BYD E6. Service Manual - part 6

BYD e6A AUTO Owner's Manual

Automobile Multimedia System 1-69



Chapter 1

Section 6

Automobile Multimedia System

Use of On-vehicle CD ................................................ 1-70


















BYD e6A AUTO Owner's Manual



1-70 Automobile Multimedia System

Use of in-vehicle CD

Function and Characteristics

a.    Play CD and mp3, etc

b.    AM/FM radio is provided.

c.    anti-shake mechanism

d.    Maximum output power 45W×4

Major technical parameters

Item

Parameter

Unit

Working

Voltage

DC: 11~16

V

Maximum

output power

45Wx4

W

Maximum

Working

Current

10

A

FM Frequency

Range

87.5~108.0

MHZ

AM Frequency

Range

522~1620

KHZ





BYD e6A AUTO Owner's Manual

Automobile Multimedia System 1-71

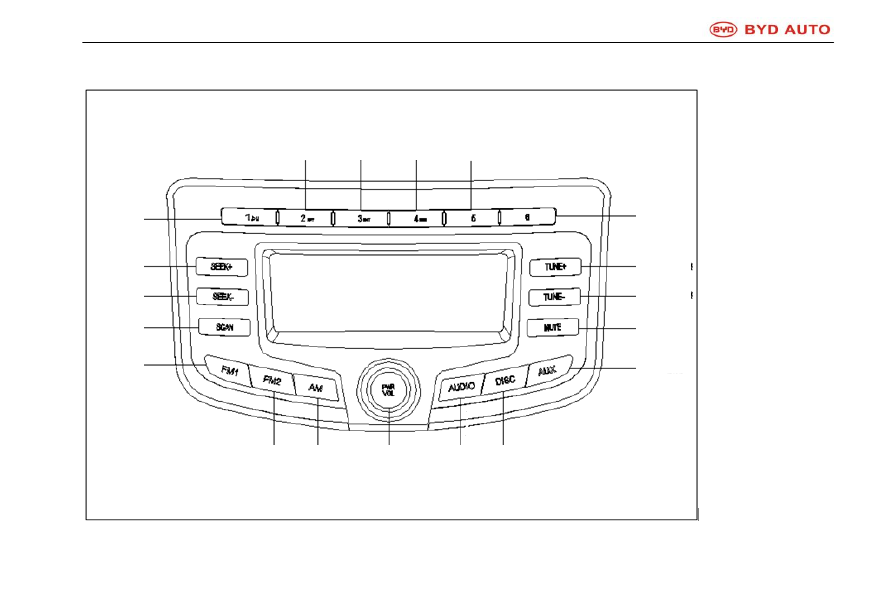

Description of the in-vehicle CD panel function

2/RPT
button

3/INT
button

4/RDM
button

5 button

1/Pause
button

SEEK
+button

SEEK
-button

SCAN
button

F M1
button

6 button

TUNE
+button

TUNE
button

MUTE
button

AUX
button

F M2
button

AMmode
button

power/volume
button

AUDIO
button

DISC button

BYD e6A AUTO Owner's Manual



1-72 Automobile Multimedia System

Instruction for use of the in-vehicle
CD

 panel

"Power/Volume Switch" knob: the volume can

be adjusted by turning the knob; the

player can be turned on/off by pressing

the knob.

"SEEK+" button: in the CD mode, press the

button shortly to select the next program

and press the button long to forward

fast; in the radio mode, press the button

shortly to search for a strong certain

radio channel in the direction of higher

frequencies automatically.

"SEEK-" button: in the CD mode, press the

button shortly to select the last program

and press the button long to rewind fast;

in the radio mode, press the button

shortly to search a strong certain radio

channel in the direction of lower

frequencies automatically.

"SCAN" button: in the radio mode, press the

button shortly to scan the saved radio

channels quickly; press the button long

to search channels automatically, and

after the search is finished, the

automatically-locked frequency bands

will be saved in the preset buttons 1-6.

"FM1" button: press the button to switch to

the "FM1" radio function in all modes.

"FM2" button: press the button to switch to

the "FM2" radio function in all modes.

"AM" button: press the button to switch to the

"AM" radio function in all modes.

"AUDIO" button: press the button to switch to

sound effect setting. The setting options

are treble, bass, fader and balance.

"DISC" button: press the button to switch to

the CD mode in all modes. "NO DISC"

will be displayed under the event of no

disc being inserted.

"AUX" button: press the button to switch to

the AUX mode in all modes and "NO

AUX" will be displayed if there is no data

connection cable. Insert one

end of the

audio cable into the output end of the

external audio equipment (e.g. MP3),

and insert the other end into the AUX

input hole. Turn on the CD player power,

press the button AUX, and ensure the

external audio equipment is set to ON.

Then music programs in the external

audio equipment can be played by the

on-vehicle CD player. Under other

playing modes, press the button AUX to

switch to the playing mode of external

audio equipment automatically. In this

event, if there is no external audio

equipment,

the player will return to the

previous playing mode before the button

was pressed. When the CD player is on,

if the

external audio equipment is

inserted, the system will switch to the

playing mode

of external audio

equipment.



"TUNE+" button: under the radio mode, press

the button shortly to search the next

frequency (higher frequencies) manually;

by holding the button, the frequency will

get higher continuously and quickly;

when the button is released, it will stop in

the current position.

BYD e6A AUTO Owner's Manual

Automobile Multimedia System 1-73

"TUNE-" button: under the radio mode, press

the button shortly to search the next

frequency (lower frequencies) manually;

by holding the button, the frequency will

get lower continuously and quickly; when

the button is released, it will stop in the

current position.

"MUTE" button: by pressing the button, the

player will be mute in all modes.

  "1/

" button:

CD mode: Disc Play/Pause

Radio mode: press the button shortly to

select radio channel 1; hold the button to

save the present frequency in channel 1.

"2/RPT" button:

CD mode: repeat playing a track.

Radio mode: press the button shortly to

select radio channel 2; hold the button to

save the present frequency in channel 2.

"3/INT" button:

CD mode: track scanning; every track will

be played for 10s from the beginning in

sequence.

Radio mode: press the button shortly to

select radio channel 3; hold the button to

save the present frequency in channel 3.

"4/RDM" button:

CD mode: tracks are played randomly

Radio mode: press the button shortly to

select radio channel 4; hold the button to

save the present frequency in channel 4.

"5" button:

Radio mode: press the button shortly to

select radio channel 5; hold the button to

save the present frequency in channel 5.

"6" button:

Radio mode: press the button shortly to

select radio channel 6; hold the button to

save the present frequency in channel.

Instructions for Multimedia system

operation



NOTE

CD mode: the CD plays.

Radio mode: the radio plays.

CD ejection button: as the CD mainframe is

independent from the control panel; the
ejection button is installed in the mainframe;

only one CD can be inserted into the player;
the ejection button controls the CD escape,

but cannot control its input, so the CD has
to be inserted manually.



NOTE

To ensure the multimedia system is
operated correctly:

a. Take care not to spill drink over the

multimedia system;

b. Don't insert anything other than CD into

the disc compartment;

c. The playing speaker will be affected by a

cellphone being used, which is normal;
normal use of the speaker will not be

affected.

BYD e6A AUTO Owner's Manual



1-74 Automobile Multimedia System

Protect your CDplayer



Only 12 cm CDsare applicable to the

CDplayer.



The excessive high temperature will

lead to abnormal function of the CD

player. In the summer, please turn on

the air conditioner when the CD player

is working.



If the CD player vibrates severely due

to driving on a rough road, the disc may

skip.



If the running of CD player seems

normal but no sound comes out

because of moisture, please allow the

CD player to dry and then play it

properly.



          WARNING

CD optical head belongs to the laser product

category, which may produce radiation.

Ensure the the CD player is operated

properly.





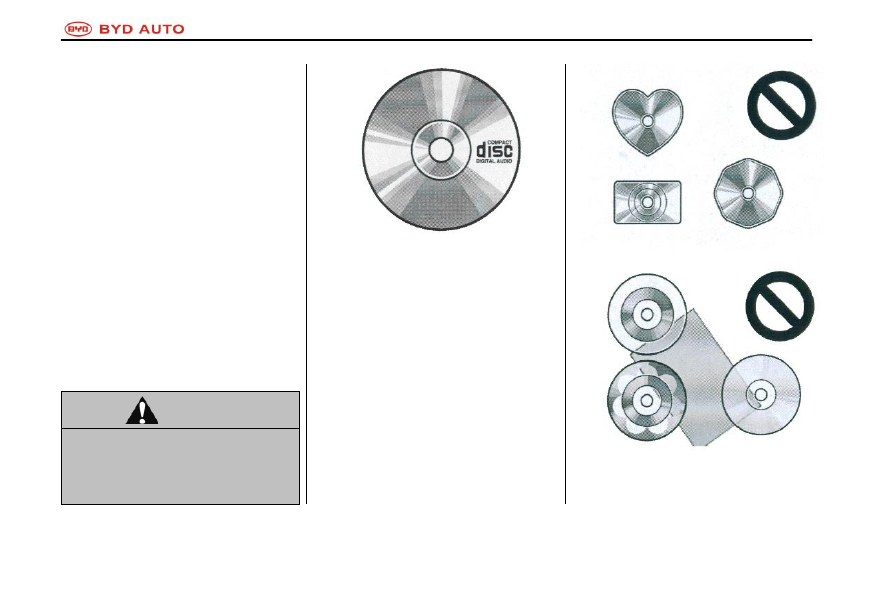

Use only CD shown in the above

pictures. The following CD cannot be

played.

CD that are copy protected

CD-R

CD-RW

CD-ROM









Uniquely-shaped discs



Transparent or translucent discs



BYD e6A AUTO Owner's Manual

Automobile Multimedia System 1-75



Discs of inferior quality



Discs with labels













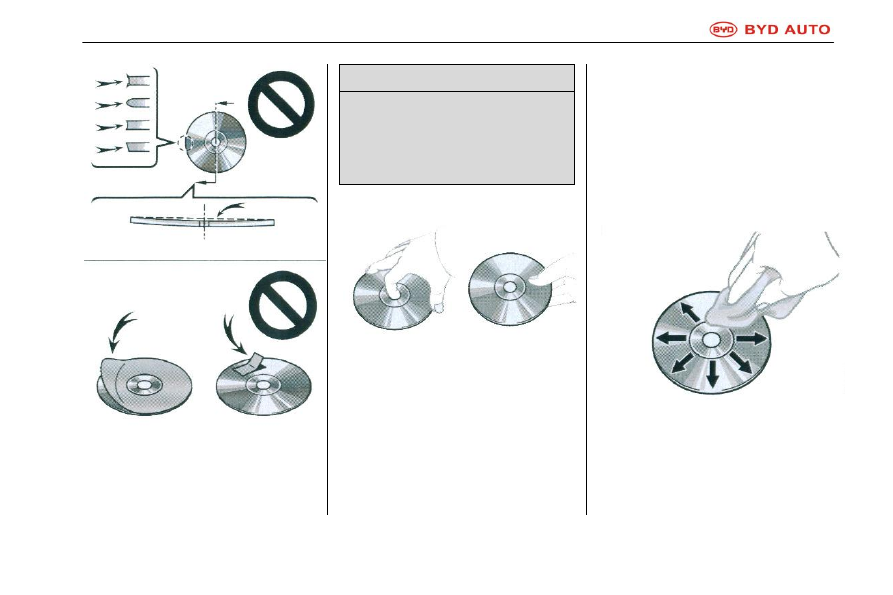

Be careful when holding CD, especially

when putting it in the CD player. Please

hold the edge of CD, and do not leave

fingerprints on the CD, especially the

CD side stored with data.




If the disc is dirty, broken or or

otherwise defective, it may lead to

skipping or playing a segment

repeatedly.



When not using a disc, please take the

disc out of the CD player and store it in

a CD box. Keep the discs away from oil,

thermal sources and direct sunlight.



To clean CD: dampen a dry, soft cloth in water

and wipe the CD disc surface carefully. And

then wipe it clean with another dry, soft cloth.

Do not use alcohol or other cleaners.





NOTICE

Do not use uniquely-shaped, transparent,

translucent, inferior quality or labelled discs

as shown in the above four illustrations,

since they may damage the CD player or be

ejected by CD player.

Correct

Wrong

BYD e6A AUTO Owner's Manual



1-76 Automobile Multimedia System



Trouble shooting guide for on-board CD player











Problem symptoms

Cause analysis

Actions

a

No power supply or no sound

a. The power switch is OFF

a. Please switch power supply to ACC

or ON

b

The disc has been loaded, but no

sound comes

a. The disc is put on the reverse side

b. The disc is dirty or severely

scratched.

a. Put it in the correct direction

b. Clean it or replace with a new one

c

skipping because of vibration

a. The player isn't installed securely

b. The disc is dirty or scratched

a. Install the player securely with fixing

parts

b. Clean the disc or replace with a new

one

d

Preset radio stations disappear and

cannot be stored

The battery cable is connected

incorrectly

Connect the battery cable to a live

terminal

e

FM stereo and mono radio broadcasts

received very noisily

Radio station is too far or the signal is

too weak

Select a station with clear signals

BYD e6A AUTO Owner's Manual

Automobile Multimedia System 1-77

Audio/video remote control

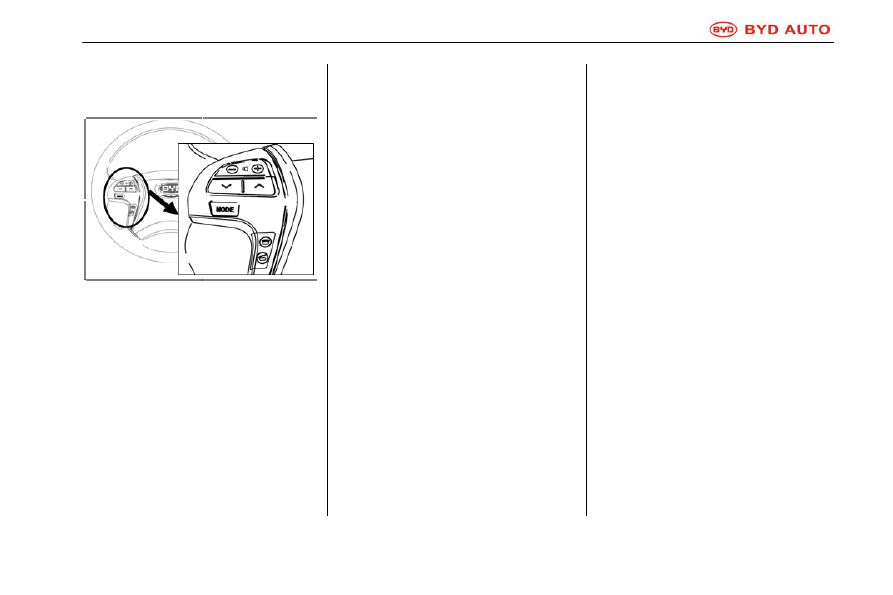

Steering switch



Audio/video systems can be remote

controlled via the switches on the steering

wheel.

For the functions of these switches, as

described below.

a. Volume control switch

b. "∨" and "∧" switches

c. "MODE" switch

d. Telephone switch (if equipped)

a. Volume control switch

Press "+" side to increase volume. If you

press and hold it, you increase volume

continuously.

Press "-" side to decrease volume. If you

press and hold it, you decrease volume

continuously.

b. "∨" and "∧" switches

Radio mode

Select Preset stations:

Quickly press and release "∨" or "∧" switch

to select next or above preset station.

Radio scanning

Press and hold "∨" or "∧" switch to scan a

station at close frequency and stop when

receiving clear signals. If you want to scan

another station, please repeat above

operation. In scanning mode, you may press "

∨" or "∧" switch to cancel this mode.

CD/DVD player mode

Select a desired track/program:

Quickly press and release "∨" or "∧" switch.

Select the next track/above track.

Vehicle digital television mode

(if equipped)

Select Preset channels:

Quickly press and release "∨" or "∧" switch

to select next or previous preset channel to

play.

Television stations scanning

(if equipped)

Press and hold "∨" or "∧" switch to scan a

station at close frequency and stop when

receiving clear signals. If you want to scan

another station, please repeat above

operation.

c. "MODE" switch

Once the "MODE" switch is pressed, the

audio mode will change.

To turn audio/video system on, press the

"MODE" switch.

To turn audio/video system off, press and

hold the "MODE" switch.

BYD e6A AUTO Owner's Manual



1-78 Automobile Multimedia System



BYD e6A AUTO Owner's Manual

Air Conditioning System 1-79



Chapter 1

Section 7

Air Conditioning System

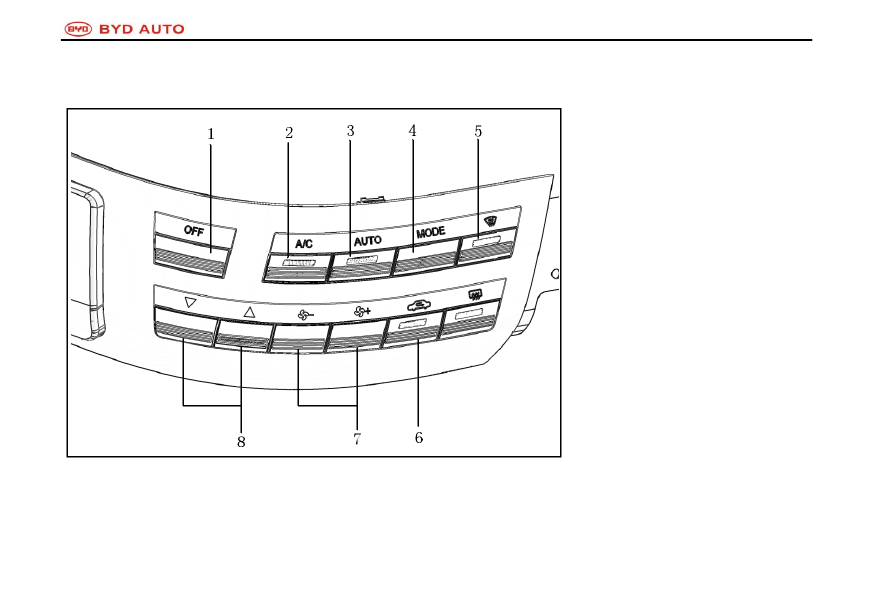

Automatic air-conditioning control panel ................................ 1-80

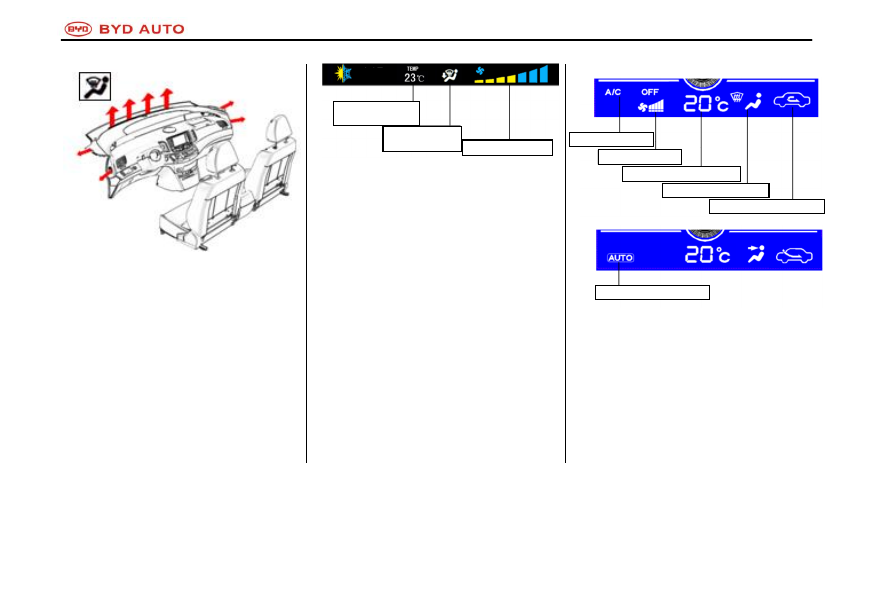

Automatic air conditioning information display ....................... 1-84



Operation Gist ....................................................................... 1-85
Side air vent........................................................................... 1-88
Check and replace air filter .................................................... 1-88














BYD e6A AUTO Owner's Manual



1-80 Air Conditioning System

-- Automatic air-conditioning control panel

















1. "OFF" button

2. "A/C" button

3. "AUTO" button

4. "MODE" button

5. Front defrost button

6. Air suction mode selection button

7. Fan speed control button

8. Temperature control button



BYD e6A AUTO Owner's Manual

Air Conditioning System 1-81



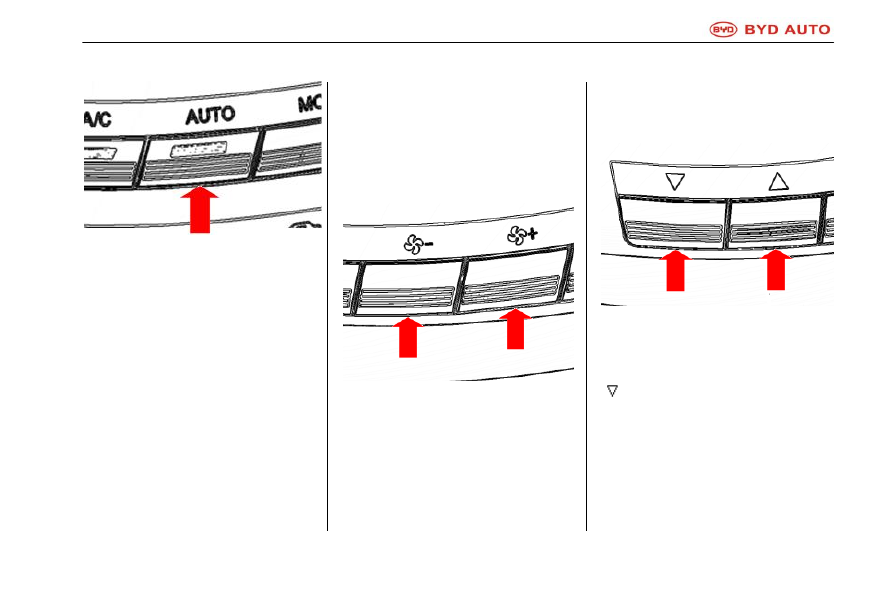

"AUTO" button

Press "AUTO" button to make the air

conditioning operate automatically. If the

indicator lights, it shows that the automatic

operation mode is functioning.

The air conditioning system will choose

optimal fan speed, air supply mode and

operation time according to the set

temperature under this mode.

If a manual control button is pressed under

automatic operation mode, the corresponding

status will be set, and other functions will still

be adjusted automatically.

Press "OFF" button to turn air conditioning

system off.

●  When the temperature is set to L0 position or

HI position, the air conditioning system will

run in cooling mode or heating mode, and

cannot control the climate in the vehicle.



Fan speed control button

Press a proper fan speed control button to set

the fan at the desired speed. the higher the

fan speed is, the more air flows in. Press "+"

(up) or "-" (down) button to adjust the fan

speed.

Press "OFF" button to turn the fan off.

To defrost or defog inside the windshield,

please set the fan at high speed.





Temperature control button

To adjust the temperature in the cab.

Press "△" to increase the temperature. Press

"

" to decrease the temperature.

When adjusting to the lowest temperature, it

displays "L0". When adjusting to the warmest

temperature, it displays "HI".

BYD e6A AUTO Owner's Manual



1-82 Air Conditioning System



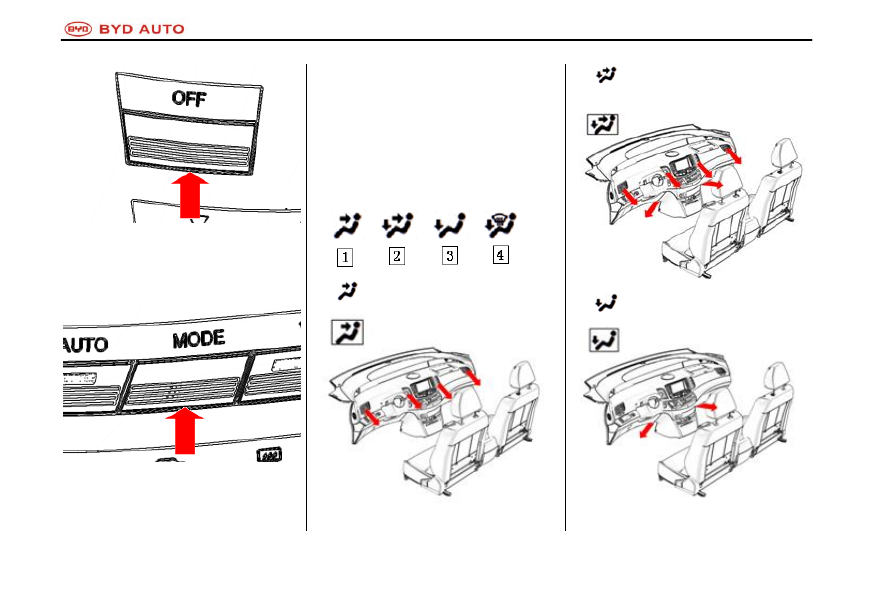

"OFF" button

Press "OFF" button to turn the air

conditioning system off.







"MODE" knob

Press the air supply selection button to

choose air supply mode.

Do not operate the air supply selection button

unless you want to select another air supply

mode during automatic operation.







1.            - Air mainly flows to the upper body.





2.            - Air mainly flows to the upper body

and footwells.



3.            - Air mainly flows to the footwells.

BYD e6A AUTO Owner's Manual

Air Conditioning System 1-83

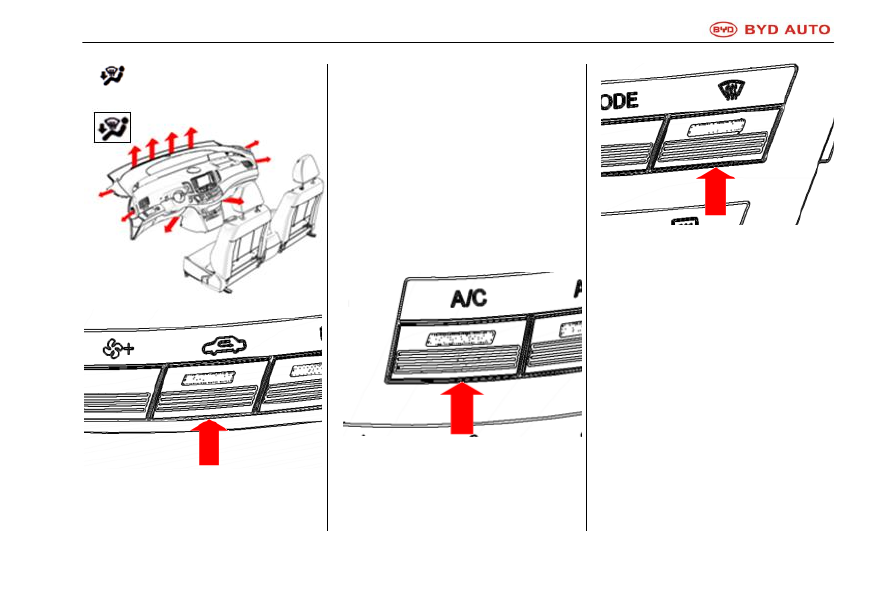

4.              - Air mainly flows to the footwells

and front windshield.





Air suction mode selection button

a

Internal recirculation - to recycle the air

in the car.

b

External recirculation - to absorb the air

outside into the system.

When you press this button, the indicator

(green) is on and the air suction mode is

internal recirculation; press the button again,

the indicator is off and the air suction mode is

external recirculation.

"A/C" button

Press the "A/C" button to switch on the air

conditioner, then the "A/C" button indicator

will turn on. Press it again to switch off the air

conditioner.



Front defrost button

The indicator will turn on when the button is

pressed, and the air will mainly flow out from

the windshield vents. When pressed again,

the indicator will go off and the air supply

mode will return to the last mode.

Press this button to enable the defrost and

defog function and the air conditioner will run

as well. That is to say, whether or not the

"A/C" button is pressed, the "A/C" indicator

will come on. Thus, the forward view of a

driver will become clearer quickly.

BYD e6A AUTO Owner's Manual



1-84 Air Conditioning System



-- Automatic air conditioning

information display (If equipped)

a.



For Advanced model (there is pull-down

menu for the air conditioner displayed on

the DVD screen): when operating the air

conditioner, the pull-down menu, which

contains the information of the air

conditioner set temperature, outlet mode

and air volume, will appear at the top of the

DVD display (if no actions for a while, the

menu will be retracted automatically).



b. For standard model (the information of air

conditioner displays on the CD player

screen); when operating the air conditioner,

the information including A/C status, AUTO

status, air volume, set temperature, air

supply mode and suction mode will be

shown on the bottom of the CD display.









Display the set
temperature

Display air
supply mode

Display air volume

A/Cstatus display

Display air volume

Display the set temperature

Display air supply mode

Display air suction mode

AUTO status display

A/C
