BYD F3, BYD F3-R. Руководство по ремонту - часть 24









356

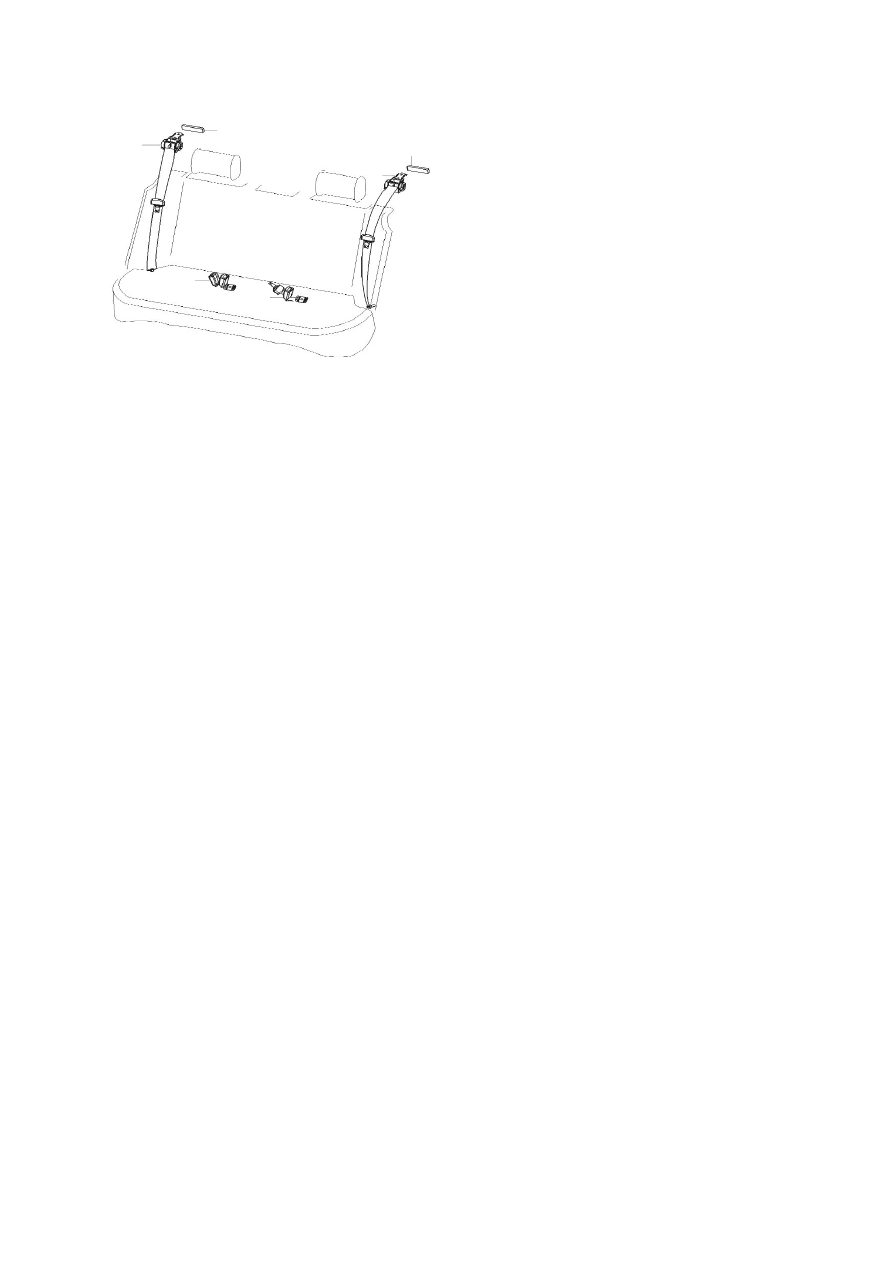

3. Ремни безопасности заднего кресла.



4. Примечания касательно технического обслуживания ремней
безопасности.

Перед ремонтом или заменой ремней безопасности, обратить внимание на следующие
моменты:

1. Ремни безопасности, механизмы предварительного натяжения и замки должны быть
правильно соединены.

2. Не располагать ремни безопасности вблизи острых и других предметов, могущих
причинить повреждения.

3. Не допускать повреждения замков и защелок.

4. Не отбеливать и не красить ремни безопасности (чистить их только с мылом и водой).

5. Во избежание повреждения резьбы при установке болтов сначала закручивать их вручную
до отказа.

6. Не пытаться ремонтировать механизмы предварительного натяжения, неисправные
механизмы подлежат только комплектной замене.

7. Следить за чистотой ремней.

8. Все неисправные части необходимо заменять.

9. Поврежденные ремни необходимо заменять.

10. Не допускать попадания посторонних предметов в отверстия в декоративных крышках
механизмов ремней безопасности.

Примечания касательно ремней безопасности с механизмом предварительного натяжения:

1. Перед выполнением большинства операций технического обслуживания необходимо
отсоединить кабельную шину системы подушек безопасности и вынуть соответствующий
плавкий предохранитель во избежание случайного срабатывания модулей.





357

2. Не подключать модули подушек безопасности к аккумулятору до полной установки всех
частей, либо если это не потребуется в процессе диагностики для вывода кодов
неисправностей.

3. Не допускается использование частей системы подушек безопасности, снятых с другого
автомобиля.

4. Если автомобиль будет нагреваться до температуры 93°C и выше, снять части системы
безопасности. (Например, при сушке после окраски).

5. Снимать части системы подушек безопасности, если они подвергаются неосторожному
воздействию во время выполнения операций.

6. Отсоединять разъемы модулей подушек безопасности и механизмов предварительного
натяжения ремней безопасности перед выполнением сварочных работ.

7. Окраску вблизи частей системы подушек безопасности необходимо выполнять осторожно,
не допуская попадания краски на провода и разъемы системы.

8. Не подвергать части системы подушек безопасности непосредственному воздействию
нагретого воздуха (сушка после окраски) и открытого огня.

Раздел 4. Передние двери.

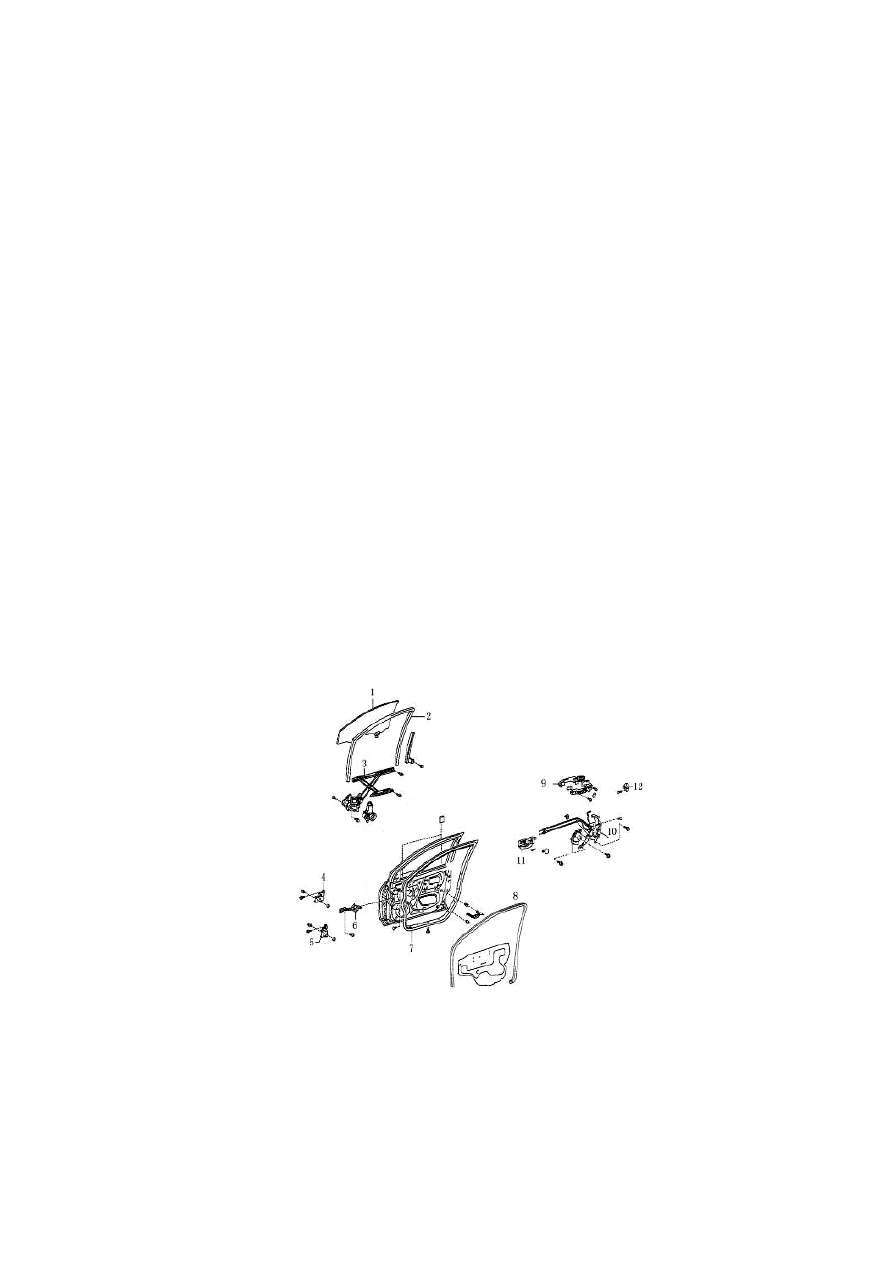

1. Схема разборки.



1). BYDF3-6103200 Правое переднее стекло в сборе.
2). BYDF3-6107116 Уплотнитель правого переднего окна.
3). BYDF3-6104020 Подъемник правого переднего стекла в сборе.
4). BYDF3-6106120 Верхний шарнир правой передней двери в сборе.
5). BYDF3-6106140 Нижний шарнир правой передней двери в сборе.
6). BYDF3-6109120 Ограничитель правой передней двери.
7). BYDF3-6107112 Уплотнитель правой передней двери.





358

8). BYDF3-6107114 Уплотнитель порога правой передней двери.
9). BYDF3-6105120 Наружная ручка открывания правой передней двери в сборе.
10). BYDF3-6105140 Замок передней двери в сборе.
11). BYDF3-6105160 Внутренняя ручка открывания правой передней двери в сборе.
12). BYDF3-6105141 Стопорное кольцо боковой двери.

2. Стекло передней двери.

1. Разборка:

1). Снять выключатель стеклоподъемника переднего стекла в сборе.

2). Снять внутреннюю декоративную панель передней двери.

3). Снять пленку уплотнения передней двери.

4). Подключить стеклоподъемник, установить стекло в удобное положение (чтобы были
доступны два отверстия для установки стекла).

5). Открутить болты крепления стекла.

6). Снять стекло передней двери.

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность
беспрепятственного перемещения стекла вверх и вниз.

Плотно посадить на клей пленку уплотнения двери.

3. Стеклоподъемник.

1. Разборка:

1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.

2). Отсоединить кабельную шину стеклоподъемника с электроприводом.

3). Открутить болты крепления и вынуть стеклоподъемник.

2. Проверка.

1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.

2). Проверить промежуточное колесо на предмет износа и наличия повреждений.

3. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.





359

  Примечание:

Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность
беспрепятственного перемещения стекла вверх и вниз.

4. Замок передней двери.

1. Разборка:

1). Снять выключатель стеклоподъемника переднего стекла в сборе.

2). Снять внутреннюю декоративную панель передней двери.

3). Снять пленку уплотнения передней двери.

4). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно
отсоединив все тяги.

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

  Примечание:

Установить стопорное кольцо и отрегулировать его положение. Перемещая стопорное кольцо
вверх и вниз, совместить ось кольца с центром замкового паза, затем закрутить винты.

Примечание:

Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение
дверного замка в процессе регулировки не должно изменяться.

Закрыть дверь до контакта с кузовом.

Примечание: периодически смазывать контактные поверхности стопорного кольца
консистентной смазкой.

5. Передняя дверь в сборе.

1. Разборка:

1). Снять переднее крыло.

2). Отсоединить кабельную шину двери.

3). Снять ограничитель двери.

4). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и
дверью.

5). Открутить болты дверного шарнира, снять дверь в сборе.





360

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.

В результате старения материала уплотнители начинают пропускать воду. В этом случае их
необходимо заменить новыми деталями.

Отрегулировать положение стопорного кольца дверного замка соответственно описанию
процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.

Закрыть дверь до контакта с кузовом.

Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора
выполнить необходимую регулировку.

Раздел 5. Задние двери.

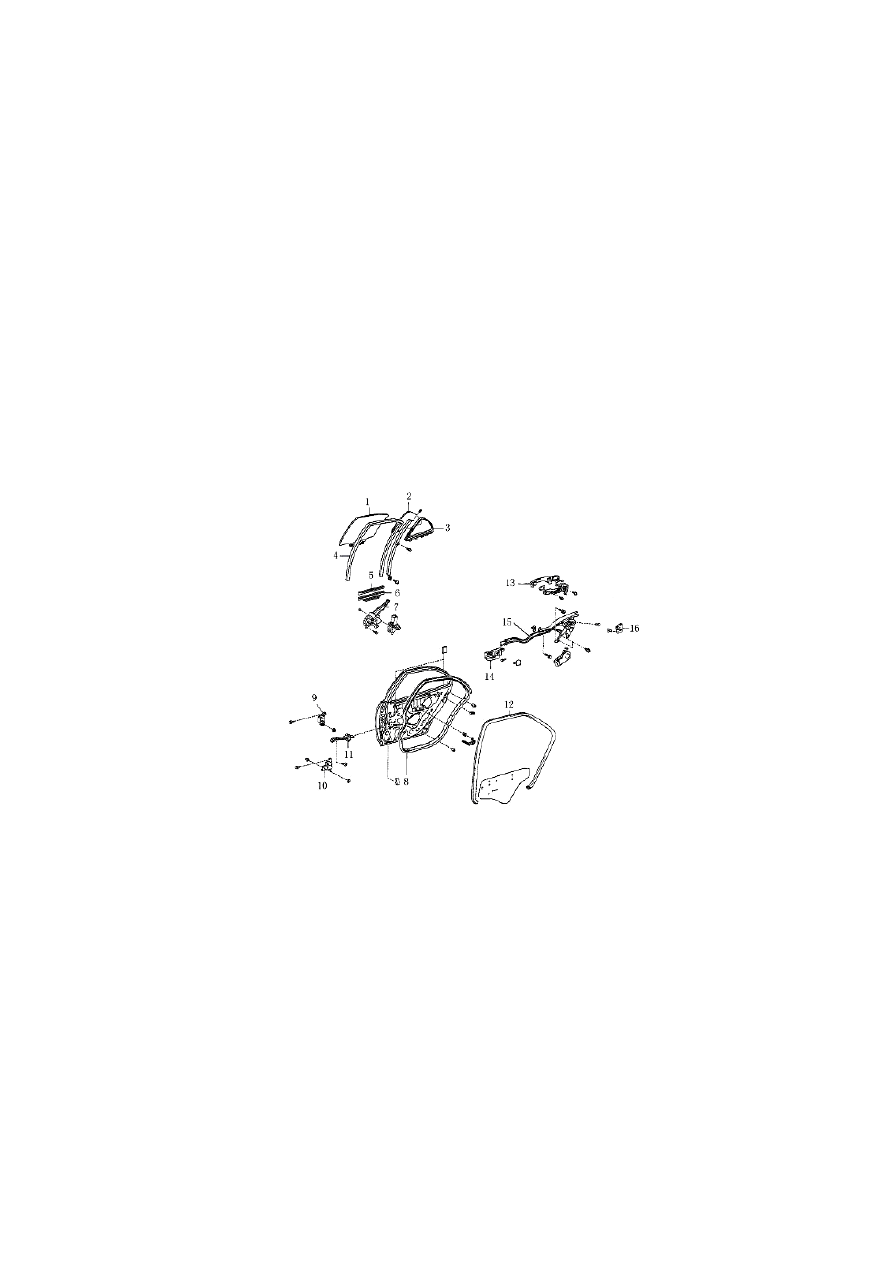

1. Схема разборки.



1. BYDF3-6203200. Правое заднее стекло в сборе.
2. BYDF3-6203140. Форточка правого заднего стекла в сборе.
3. BYDF3-6203124. Уплотнитель форточки правого заднего стекла в сборе.
4. BYDF3-6207118. Уплотнитель правого заднего стекла в сборе.
5. BYDF3-6203118. Уплотнитель держателя правого заднего стекла в сборе.
6. BYDF3-6203120. Держатель правого заднего стекла в сборе.
7. BYDF3-6204020. Подъемник правого заднего стекла в сборе.
8. BYDF3-6207112. Уплотнитель правой задней двери в сборе.
9. BYDF3-6206120. Верхний шарнир правой задней двери в сборе.
10. BYDF3-6206140. Нижний шарнир правой задней двери в сборе.
11. BYDF3-6209120. Ограничитель правой задней двери.
12. BYDF3-6207114. Уплотнитель порога правой задней двери.
13. BYDF3-6205120. Наружная ручка открывания правой задней двери в сборе.
14. BYDF3-6105160. Внутренняя ручка открывания правой задней двери в сборе.
15. BYDF3-6205140. Замок правой задней двери в сборе.
16. BYDF3-6105141. Стопорное кольцо боковой двери.





361

2. Стекло задней двери.

1. Разборка:

1). Снять выключатель стеклоподъемника заднего стекла в сборе.

2). Снять внутреннюю декоративную панель задней двери.

3). Снять пленку уплотнения задней двери.

4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во
избежание повреждения.

5). Снять стекло задней двери.

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Примечание:

Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность
беспрепятственного перемещения стекла вверх и вниз.

Плотно посадить на клей пленку уплотнения двери.

3. Стеклоподъемник.

1. Разборка:

1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.

2). Отсоединить кабельную шину стеклоподъемника с электроприводом.

3). Открутить болты крепления и вынуть стеклоподъемник.

2. Проверка.

1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.

2). Проверить промежуточное колесо на предмет износа и наличия повреждений.

3. Установка:

Выполняется в последовательности, обратной процедуре демонтажа. Примечание:

Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность
беспрепятственного перемещения стекла вверх и вниз.







362

4. Замок задней двери.

1. Разборка:

1). Снять выключатель стеклоподъемника заднего стекла в сборе.

2). Снять внутреннюю декоративную панель задней двери.

3). Снять пленку уплотнения задней двери.

4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во
избежание повреждения.

5). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно
отсоединив все тяги. (В последнюю очередь снимается наружная ручка).

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Примечание:

Установить стопорное кольцо и отрегулировать его положение.

Перемещая стопорное кольцо вверх и вниз, совместить ось кольца с центром замкового паза,
затем закрутить винты.

Примечание:

Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение
дверного замка в процессе регулировки не должно изменяться.

Закрыть дверь до контакта с кузовом.

Примечание:

периодически смазывать контактные поверхности стопорного кольца консистентной смазкой.

5. Задняя дверь в сборе.

1. Разборка:

1). Отсоединить кабельную шину двери.

2). Снять ограничитель двери.

3). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и
дверью.

4). Открутить болты дверного шарнира, снять дверь в сборе. (Ослабить гайку верхнего
шарнира и болт нижнего шарнира).





363

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.

В результате старения материала уплотнители начинают пропускать воду. В этом случае их
необходимо заменить новыми деталями.

Отрегулировать положение стопорного кольца дверного замка соответственно описанию
процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.

Закрыть дверь до контакта с кузовом.

Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора
выполнить необходимую регулировку.

Раздел 6. Кресла в сборе.

1. Подготовка к техническому обслуживанию кресел (инструмент).

Скоба

Для защиты поверхности

Динамометрический ключ с ограничителем по
моменту затяжки



2. Стандартные моменты затяжки для крепежного элемента кресел.

Места крепления

Момент затяжки в Н*м

Передние кресла в сборе



Кресло водителя к кузову автомобиля

20,4

Переднее пассажирское кресло к кузову автомобиля

20,4

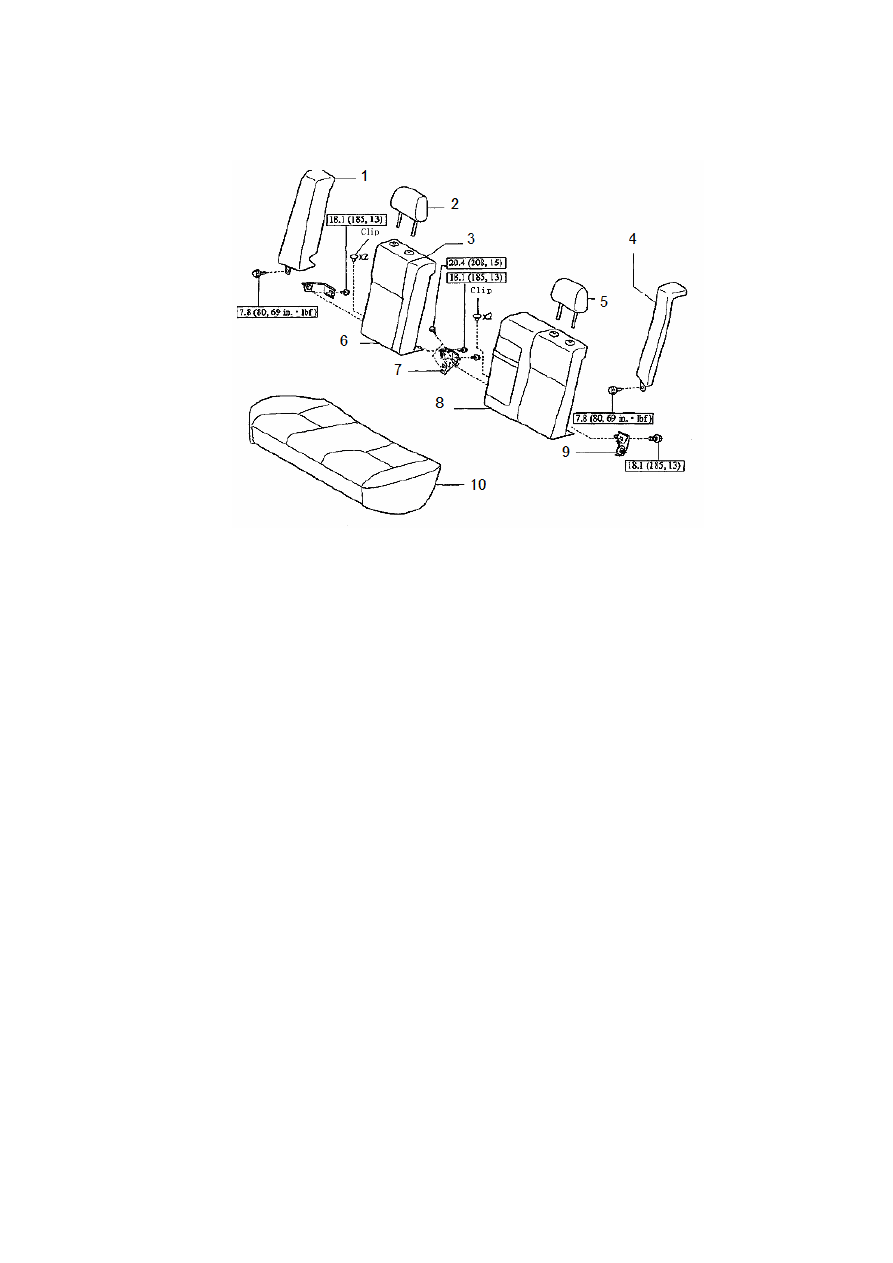

Задние кресла в сборе



Шарнир и кронштейн спинки кресла в сборе

18,1

Центральный шарнир и кронштейн спинки кресла в
сборе

18,1

Центральный шарнир спинки кресла в сборе к кузову  20,4



















364

3. Ремонт водительского кресла в сборе.

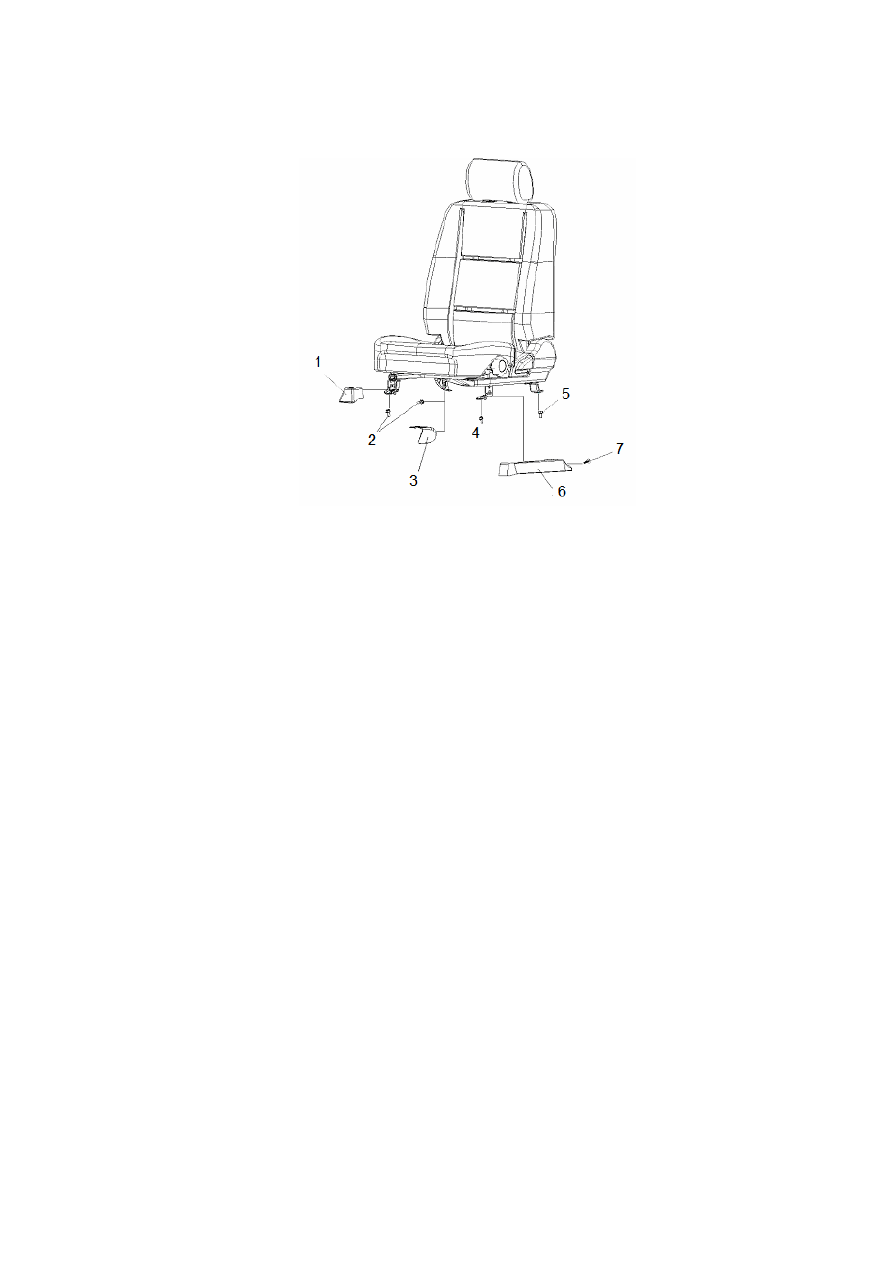

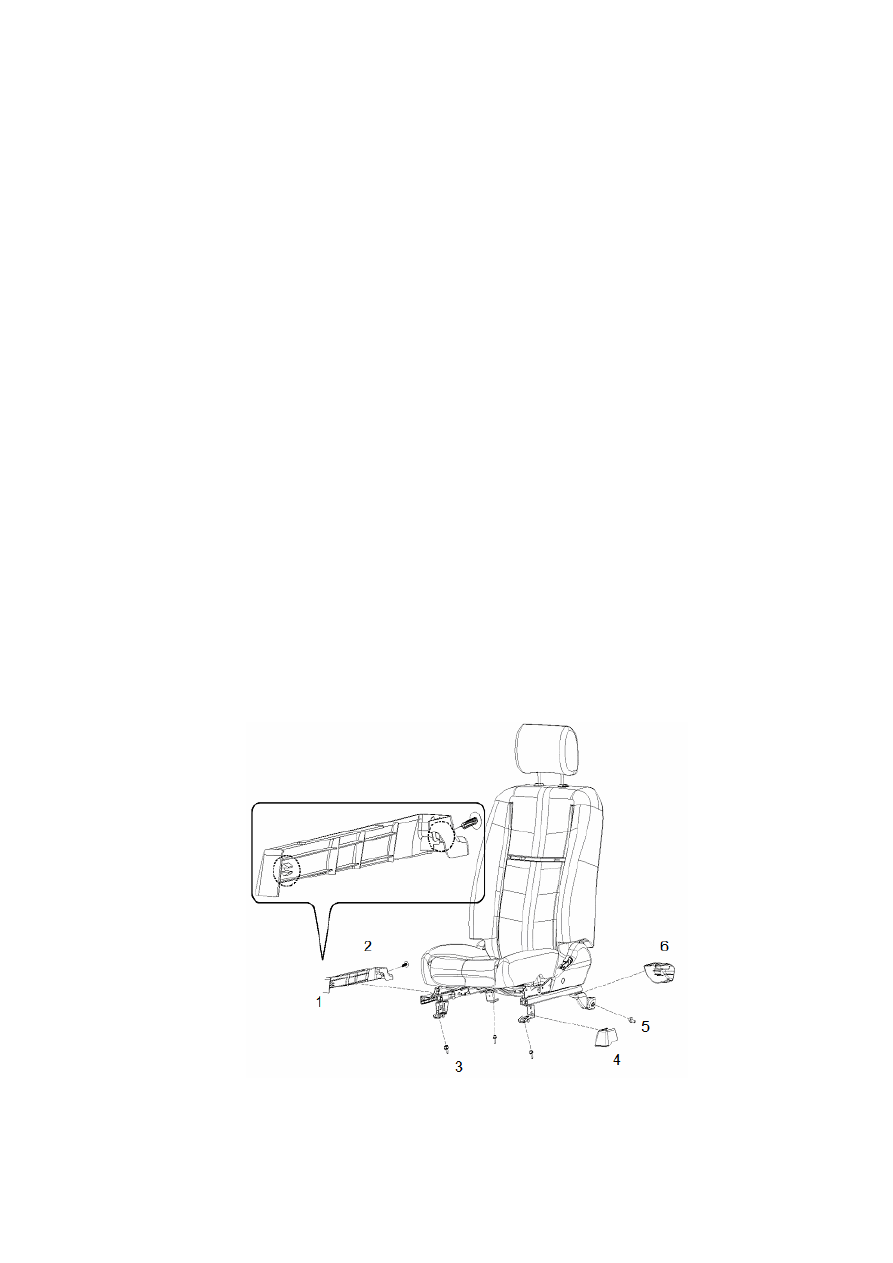

1. Конструкция.



1. Правый передний щиток. 2. Болт. 3. Левый передний щиток.

4. Болт. 5. Болт. 6. Левый боковой щиток. 7. Зажим.



2. Рекомендации касательно ремонта:

Установка выполняется в последовательности, обратной процедуре демонтажа. В данном
разделе подробно описываются только дополнительные операции.

Болты, в отношении которых не установлены требования по моменту затяжки, перечислены в
перечне стандартных болтов.

1). Снять левую опорную пластину направляющей сиденья водителя.

a). Снять один зажим.

Примечание:

если зажим окажется поврежденным в процессе демонтажа, заменить его новой деталью.

b). Снять левую опорную пластину направляющей сиденья водителя.

2). Снять правую переднюю опорную пластину сиденья водителя.

3). Снять правую заднюю опорную пластину сиденья водителя.

4). Открутить два болта крепления кронштейна передней направляющей сиденья водителя к
кузову автомобиля.





365

5). Открутить два болта крепления кронштейна задней направляющей сиденья водителя к
кузову автомобиля.

6). Установить кронштейн задней направляющей на полу кузова.

a). Прикрепить его двумя болтами.

b). Момент затяжки: 20,4 N.m

7). Установить кронштейн передней направляющей на полу кузова.

a). Прикрепить его двумя болтами.

b). Момент затяжки: 20,4 Н*м.

8). Установить правую заднюю опорную пластину направляющей сиденья водителя.

9). Установить правую переднюю опорную пластину направляющей сиденья водителя.

10). Установить левую опорную пластину направляющей сиденья водителя.

a). Установить левую опорную пластину направляющей сиденья водителя.

b). Установить зажим.

4. Кресло переднего пассажира и его ремонт.

1. Конструкция.



1. Правый боковой щиток. 2. Зажим. 3. Болт. 4. Передний левый щиток.

5. Болт. 6. Задний левый щиток.

2. Рекомендации касательно ремонта:





366

Установка выполняется в последовательности, обратной процедуре демонтажа. В данном
разделе подробно описываются только дополнительные операции.

Болты, в отношении которых не установлены требования по моменту затяжки, перечислены в
перечне стандартных болтов.

1). Снять правую опорную пластину направляющей переднего пассажирского сиденья.

a). Снять один зажим.

Примечание: если зажим окажется поврежденным в процессе демонтажа, заменить его новой
деталью.

b). Снять правую опорную пластину направляющей переднего пассажирского сиденья.

2). Снять левую опорную пластину направляющей переднего пассажирского сиденья.

3). Снять левую заднюю опорную пластину направляющей переднего пассажирского сиденья.

4). Открутить два болта крепления кронштейна передней направляющей пассажирского
сиденья к кузову автомобиля.

5). Открутить два болта крепления кронштейна задней направляющей пассажирского сиденья
к кузову автомобиля.

6). Установить кронштейн задней направляющей пассажирского сиденья на полу кузова.

a). Прикрепить его двумя болтами.

Момент затяжки: 20,4 Н*м.

7). Установить кронштейн передней направляющей пассажирского сиденья на полу кузова.

a). Прикрепить его двумя болтами.

Момент затяжки: 20,4 Н*м.

8). Установить левую заднюю опорную пластину направляющей переднего пассажирского
сиденья.

9). Установить левую опорную пластину направляющей переднего пассажирского сиденья.

10). Установить правую опорную пластину направляющей переднего пассажирского сиденья.

a). Установить правую опорную пластину направляющей переднего пассажирского сиденья.

b). Установить зажим.







367

5. Ремонт заднего кресла в сборе.

1. Конструкция.



Н*м (кгс*см, фунтов на фут) – рекомендованный момент затяжки.

1. Правая боковая спинка заднего кресла. 2. Подголовник. 3. Правая спинка заднего кресла. 4. Левая боковая

спинка заднего кресла. 5. Подголовник. 6. Правый шарнир спинки заднего кресла. 7. Центральный шарнир

спинки заднего кресла. 8. Левая спинка заднего кресла. 9. Левый шарнир спинки заднего кресла.

10. Подушка сиденья заднего кресла.

2. Рекомендации касательно ремонта:

Установка выполняется в последовательности, обратной процедуре демонтажа. В данном
разделе подробно описываются только дополнительные операции.

Болты, в отношении которых не установлены требования по моменту затяжки, перечислены в
перечне стандартных болтов.

1). Снять подголовники.

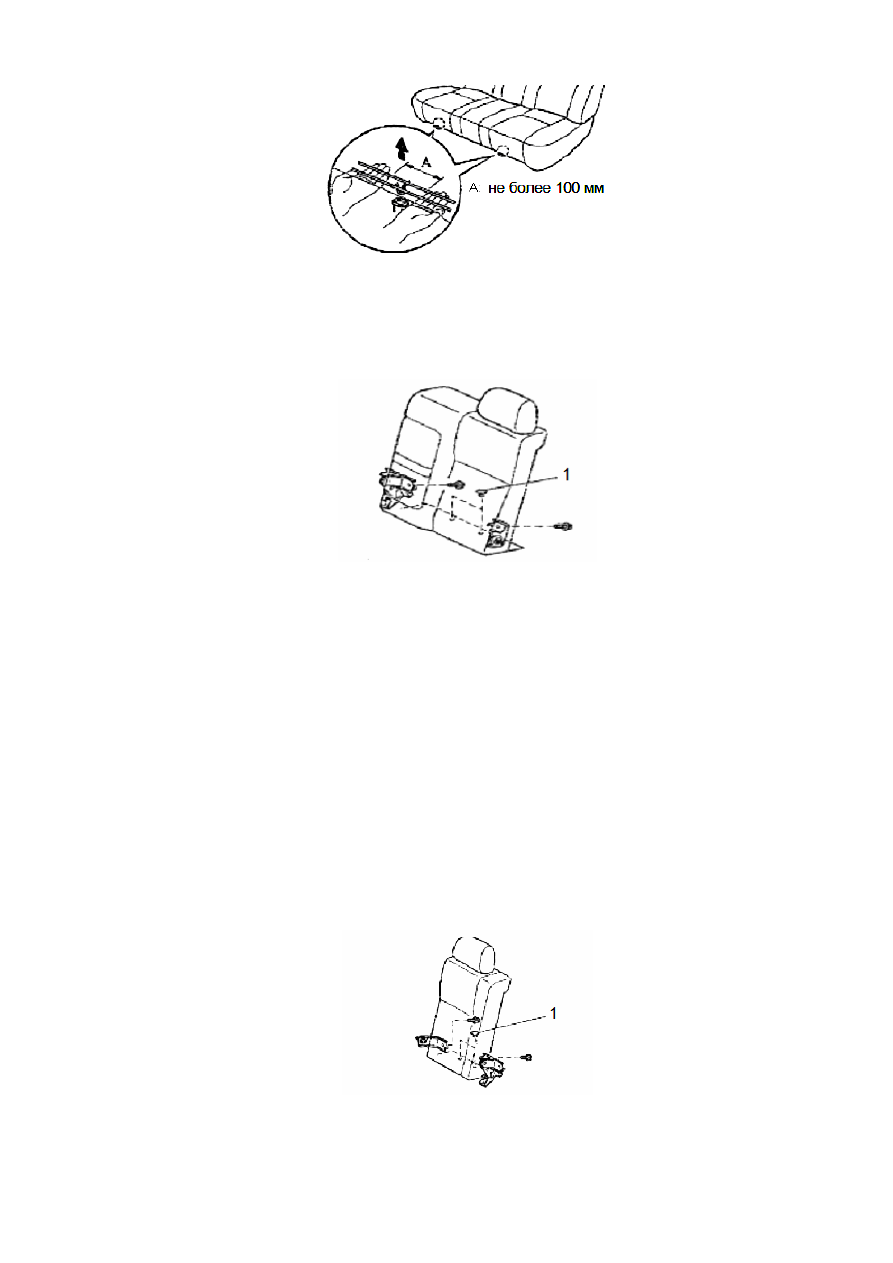

2). Снять подушку заднего сиденья в сборе.

(a). Поднять подушку сиденья за два выступа и снять ее.

Примечание: Рама подушки сиденья заднего кресла подвержена деформации. Во избежание
деформации подушки удерживать ее руками под двумя длинными стержнями.





368

.



3). Снять левую спинку заднего кресла в сборе.

  (a). Снять два зажима.



1. Зажим.

Примечание: если зажим окажется поврежденным в процессе демонтажа, заменить его новой
деталью.

  (b). Откинуть переднюю часть спинки заднего кресла.

  (c). Положить спинку кресла в сборе, наклонив ее вперед.

  (d). Открутить два болта и снять спинку кресла.

4). Снять правую спинку заднего кресла в сборе.

  (a). Снять два зажима.



1. Зажим.

Примечание: если зажим окажется поврежденным в процессе демонтажа, заменить его новой
деталью.





369

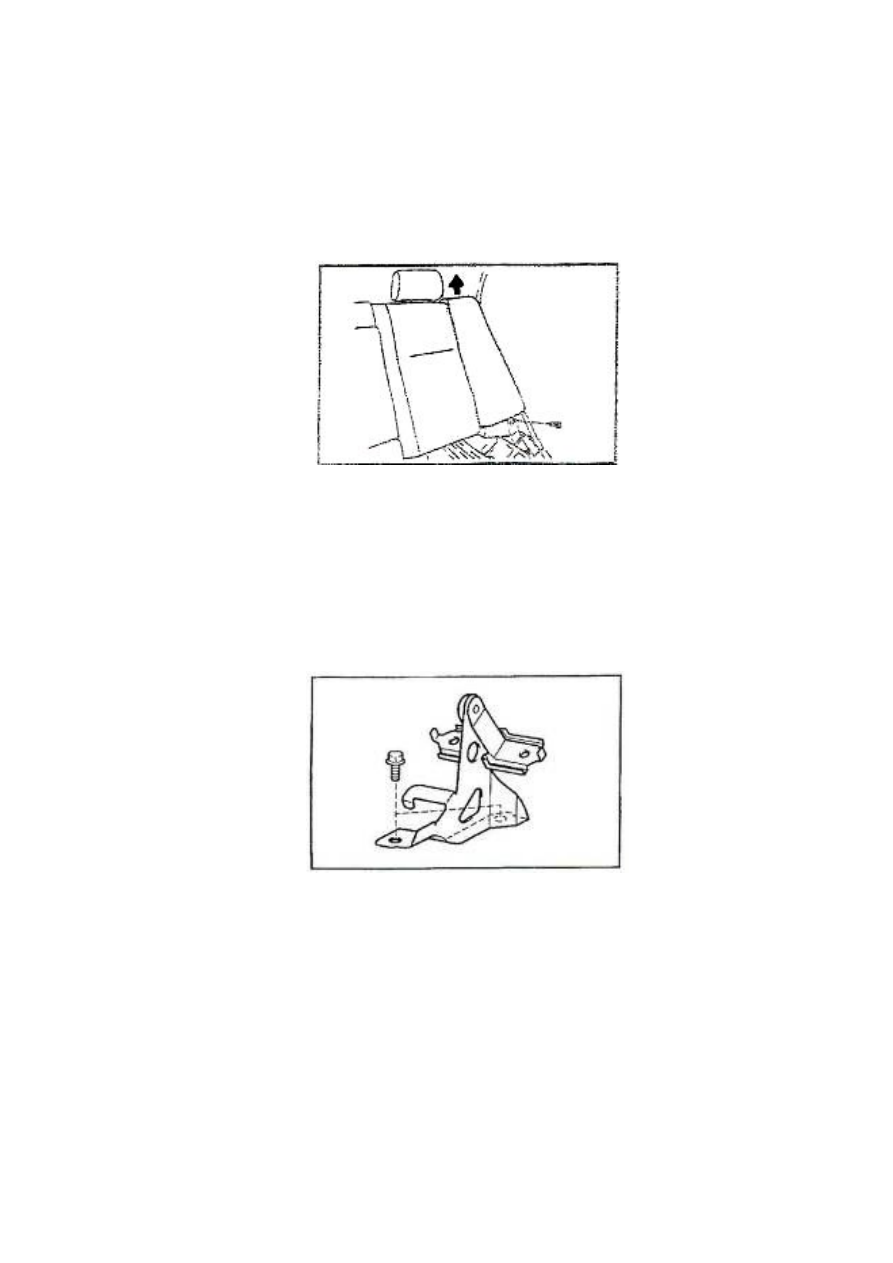

  (b). Откинуть переднюю часть спинки заднего кресла.

  (c). Положить спинку кресла в сборе, наклонив ее вперед.

  (d). Открутить два болта и снять спинку кресла.

5). Открутить болт и снять левую боковую спинку заднего кресла.



6). Снять правую боковую спинку заднего кресла в сборе.

  (a). Открутить болт и снять боковую спинку заднего кресла.

7). Снять левый шарнир спинки заднего кресла.

  (a). Открутить болты и снять шарнир.



8). Снять правый шарнир спинки заднего кресла.

  (a). Открутить болты и снять шарнир.

9). Снять центральный шарнир спинки заднего кресла.

  (a). Открутить два болта и снять шарнир.





370

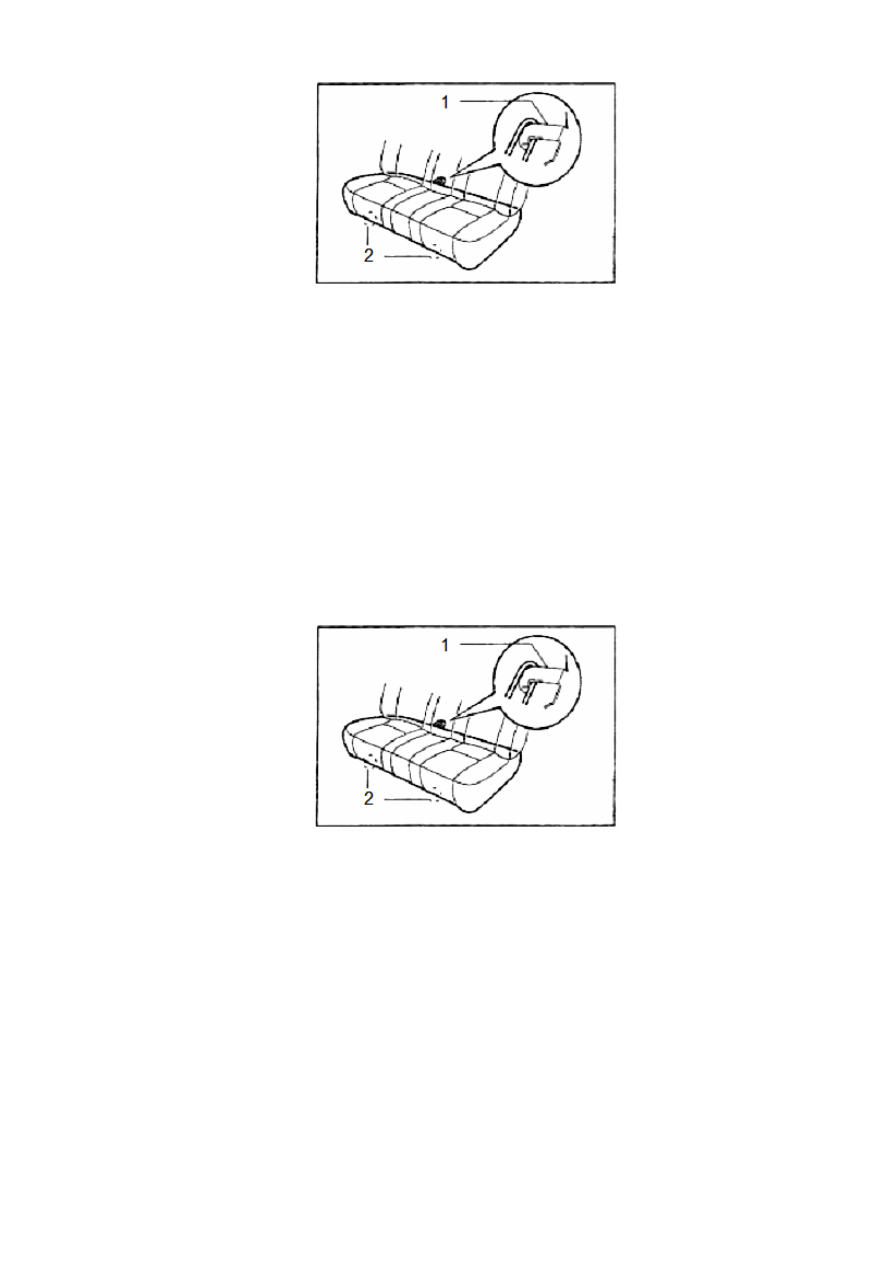

1. Шарнир. 2. Крюк.

10). Снять подлокотник в сборе.

  (a). Снять крышку подлокотника с помощью отвертки.

Примечание: обмотать жало отвертки лентой.

  (b). Открутить болт и снять подлокотник.

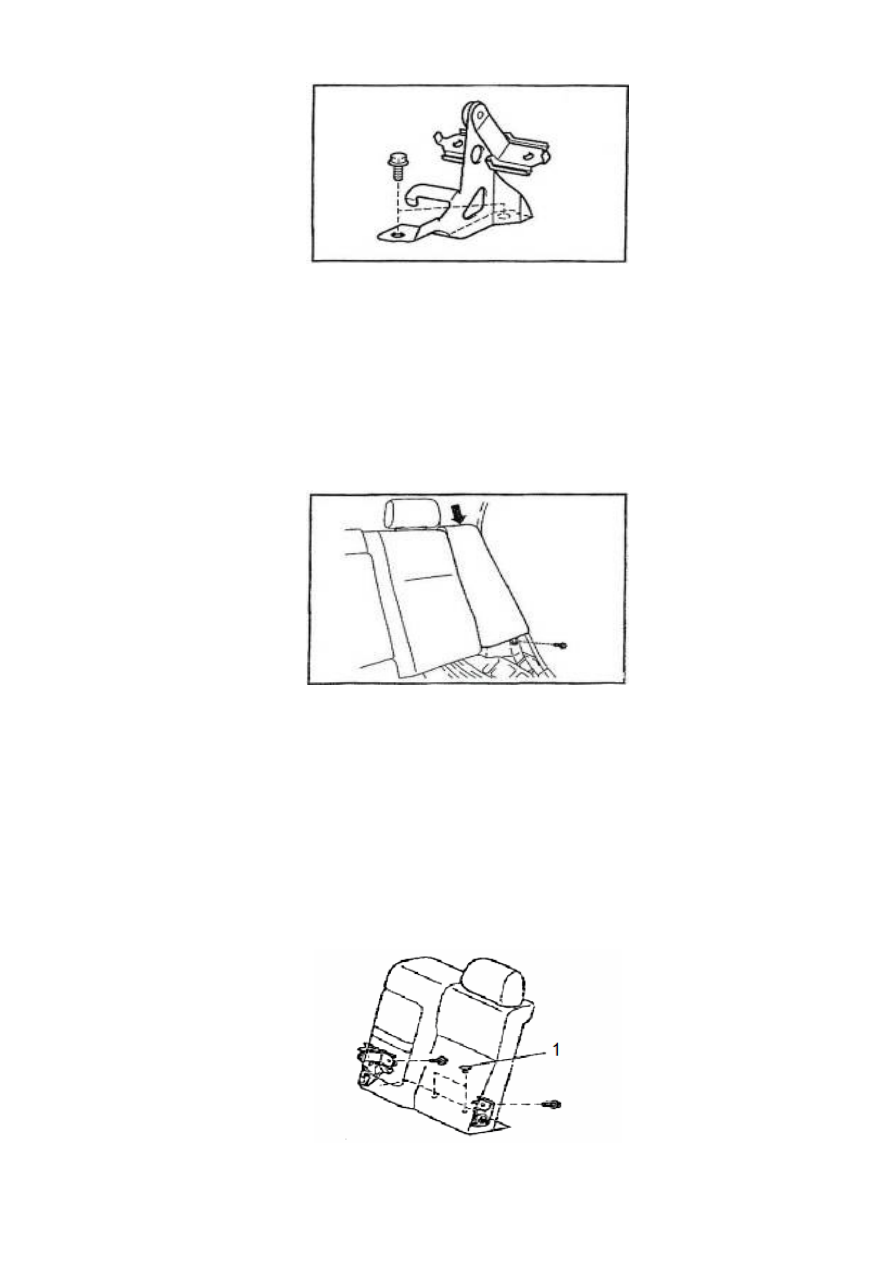

11). Установить центральный шарнир спинки заднего кресла.

  (a). Установить шарнир, прикрепив его двумя болтами.



1. Шарнир. 2. Крюк.

Момент затяжки: 20,4 Н*м.

12). Install the left hinge of rear seat back

  (a). Установить шарнир, прикрепив его болтом.

Момент затяжки: 18,1 Н*м.





371



13). Установить правый шарнир спинки заднего кресла.

  (a). Установить шарнир, прикрепив его болтом.

Момент затяжки: 18,1 Н*м.

14). Установить левую боковую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее болтами.

Момент затяжки: 7,8 Н*м.



15). Установить правую боковую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее болтами.

Момент затяжки: 7,8 Н*м.

16). Установить левую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее двумя болтами.

Момент затяжки: 18,1 Н*м.

  (b). Установить два зажима.



1. Зажим.















содержание      ..     22      23      24      25     ..
