Автомобили BYD F3 и F3R. Руководство - часть 193

1. Технические характеристики:

Узел



Технические характеристики



Передняя лампа

освещения салона



8 Вт, белая, 1 шт.

Лампа для чтения (5 Вт, белая, 1 шт.)

Косметическая лампа (5 Вт, белая, 1 шт.)



Задняя лампа освещения

салона



5 Вт / 8 Вт, белые, 4 шт.



Лампа освещения

багажного отделения



5 Вт, белая, 1 шт.



Передняя лампа подсветки

5 Вт, белая, 2 шт.



Световые

приборы и

система

световых

сигналов



Подсветка дверей



5 Вт, белые / красные



Комбинированный блок

приборов



Комбинированный блок приборов,

включающий электронный счетчик пробега,

указатель температуры жидкости в системе

охлаждения, указатель уровня топлива,

спидометр, тахометр



Система

приборов



Индикаторы



Индикатор разрядки аккумулятора,

индикатор низкого давления моторного масла,

индикатор низкого уровня тормозной

жидкости, индикатор неисправности в системе

двигателя, индикатор включения тормоза,

индикатор противоугонной системы,

индикатор не пристегнутого ремня

безопасности, индикатор низкого уровня

гидравлической жидкости в системе усилителя

рулевого управления, аварийный индикатор

системы подушек безопасности, лампа

подсветки панели, индикатор дальнего света

фар, индикаторы включения сигналов

поворота, аварийный индикатор

антиблокировочной тормозной системы,

аварийный индикатор разблокировки и т.д.



Вспомогате-

льные

системы

электрообору

дования





Автомобильная магнитола, прикуриватель,

дополнительные источник питания,

выключатель открывания крышки багажного

отделения, выключатель открывания люка

заправочной горловины топливного бака,

индикатор износа тормозной колодки и т.д.





2. Монтажное положение блоков электрооборудования

„

Двигательный отсек: коробка с предохранителями.

„

Снизу с левой стороны приборной панели: коробка с разъемами, проблесковое

реле, контроллер радара заднего хода, модуль контроля кузова.

„

Снизу с правой стороны приборной панели: электронный блок управления

двигателем, реле.

„

С задней стороны центральной панели управления: модуль управления

системой кондиционирования.

„

С нижней стороны водительского кресла: контроллер глобальной системы

определения координат.

„

С нижней стороны переднего пассажирского кресла: контроллер противоугонной

системы.

„

Под внутренней декоративной панелью левой передней двери: центральный

выключатель управления электроприводами стеклоподъемников.

„

Потолок: передняя лампа освещения салона с выключателем в сборе (с

контроллером потолочного люка с электроприводом).

„

Правая задняя стойка: усилитель антенны.

„

Внутренняя часть багажного отделения: конвертер проигрывателя компакт-

дисков.

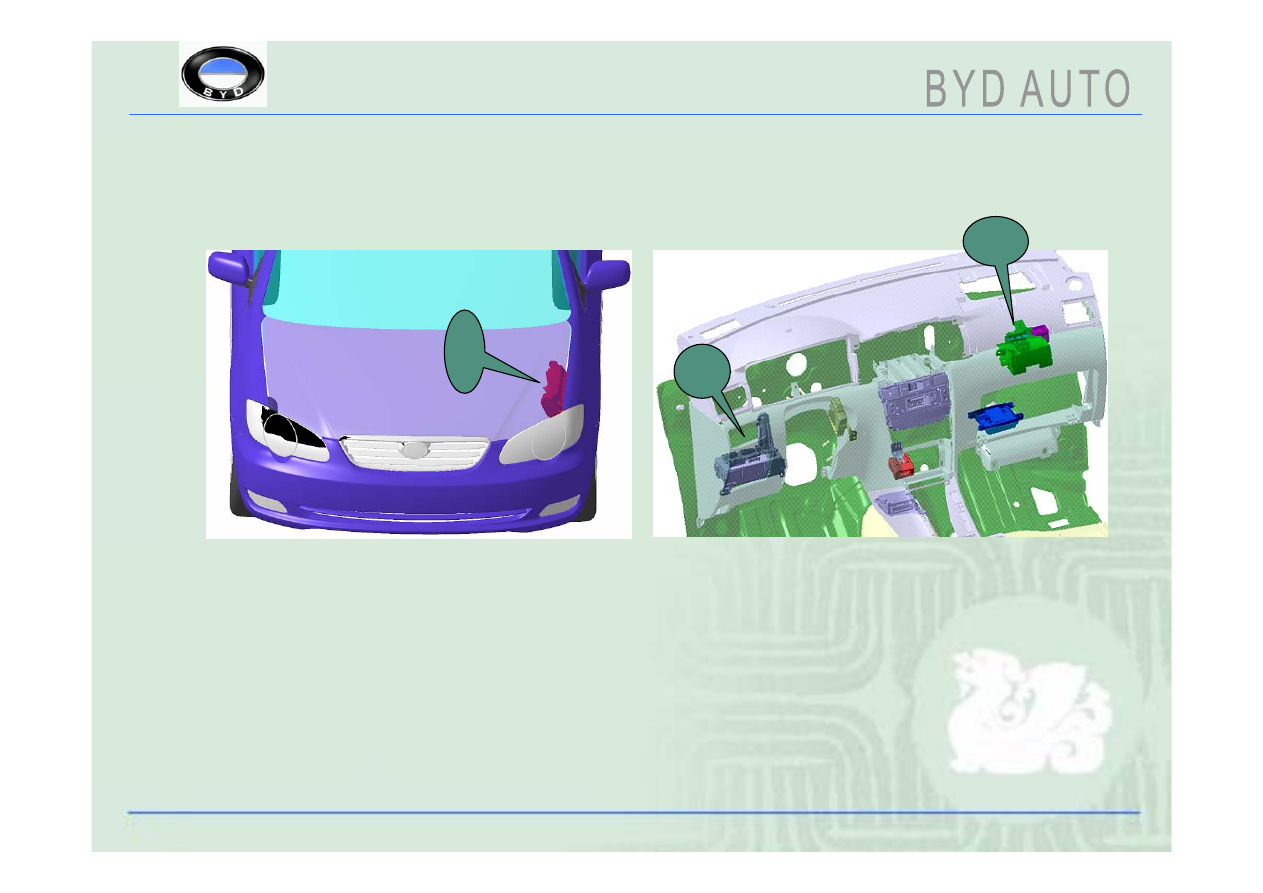

2. Монтажное положение блоков электрооборудования

„

(1). Двигательный отсек: коробка с предохранителями.

„

(2). Снизу приборной панели с левой стороны: предохранители,

модуль контроля кузова, проблесковое реле.

„

(3). Снизу приборной панели с правой стороны: блок реле.

2.1. Положение и устройство коробки с разъемами:

1

2

3

2. Монтажное положение блоков электрооборудования

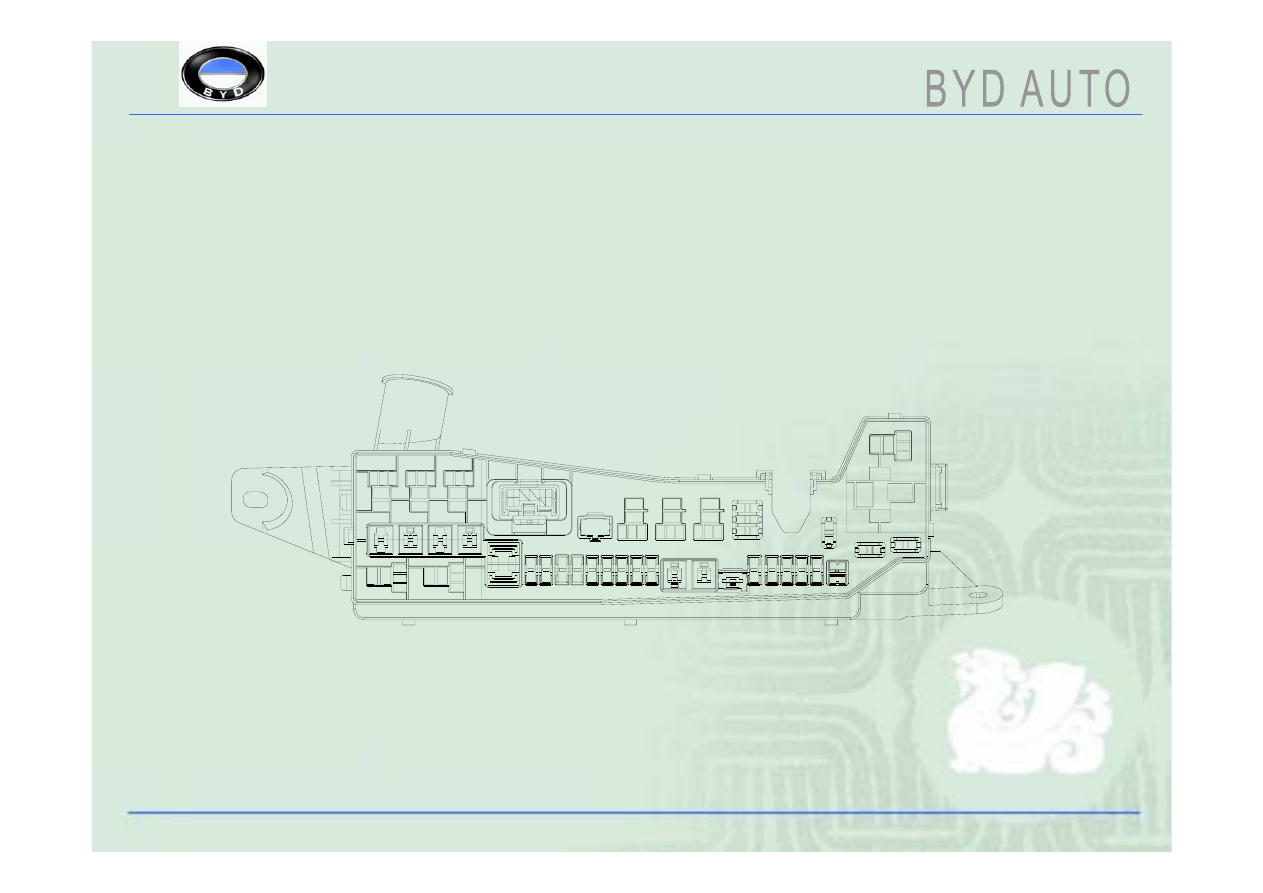

2.1.1. Коробка с предохранителями в двигательном отсеке:

 (B54)

1 0 A

1 0 A

 (B59)

 (B22)

警示灯

电喇叭

 (B76)

 (B77)

 (B75)

 (B74)

 (B73)

(B51)

 (B72)

 (B71)

空脚

 (B70)

空脚

 (B26)

空脚

空脚

3#预留

继电器

空脚

电喷

空脚

2#预留
继电器

1#预留
继电器

空脚

空脚

电子
风扇

前大灯
继电器

(B34)

4 0 A

 右前
 远光

1 0 A

 右前
 近光

1 0 A

1 0 A

 左前
 远光

1 0 A

 左前
 近光

点火开
关2#电
  源

主电源
 (B50)

(B27)

 (B53)



 (B39)



 (B37)

 (B18)

前大灯
熔断器

(B23)

 (B16)

室内灯

风扇2#
继电器

风扇1#
继电器

(B01)

(B04)

(B03)

 ABS

(B05)

(B06) (B09) (B07)

(B08)

(B11)

(B57)

(B10)

(B56)

(B41)

(B12)

风扇3#继电器

 (B13)

 (B15)

电喷
主继
电器

(B17)

(B43)

(B19)

 (B20)

(B21)

电喇叭继电器

(B24)

(B61)

(B44) (B60)

 (B25)

 (B55)

 (B33)

 (B28)

 (B29)

 (B30)

 (B31)

 (B32)

A/C电磁离合器继电器

(B36)

(B62)

(B35)

(B52)

(B58)

(B02)

(B38)

(B40)



 (B64)



 (B65)

 (B63)



 (B42)

(B47) (B49) (B45)

(B48)

(B46)

(B66)

(B37)

(B53)

(B39)

 (B40)

 (B38)

1 0 0 A

6 0 A

3 0 A

3 0 A

1 5 A

1 5 A
