Автомобили BYD F3 и F3R. Руководство - часть 194

2. Монтажное положение блоков электрооборудования

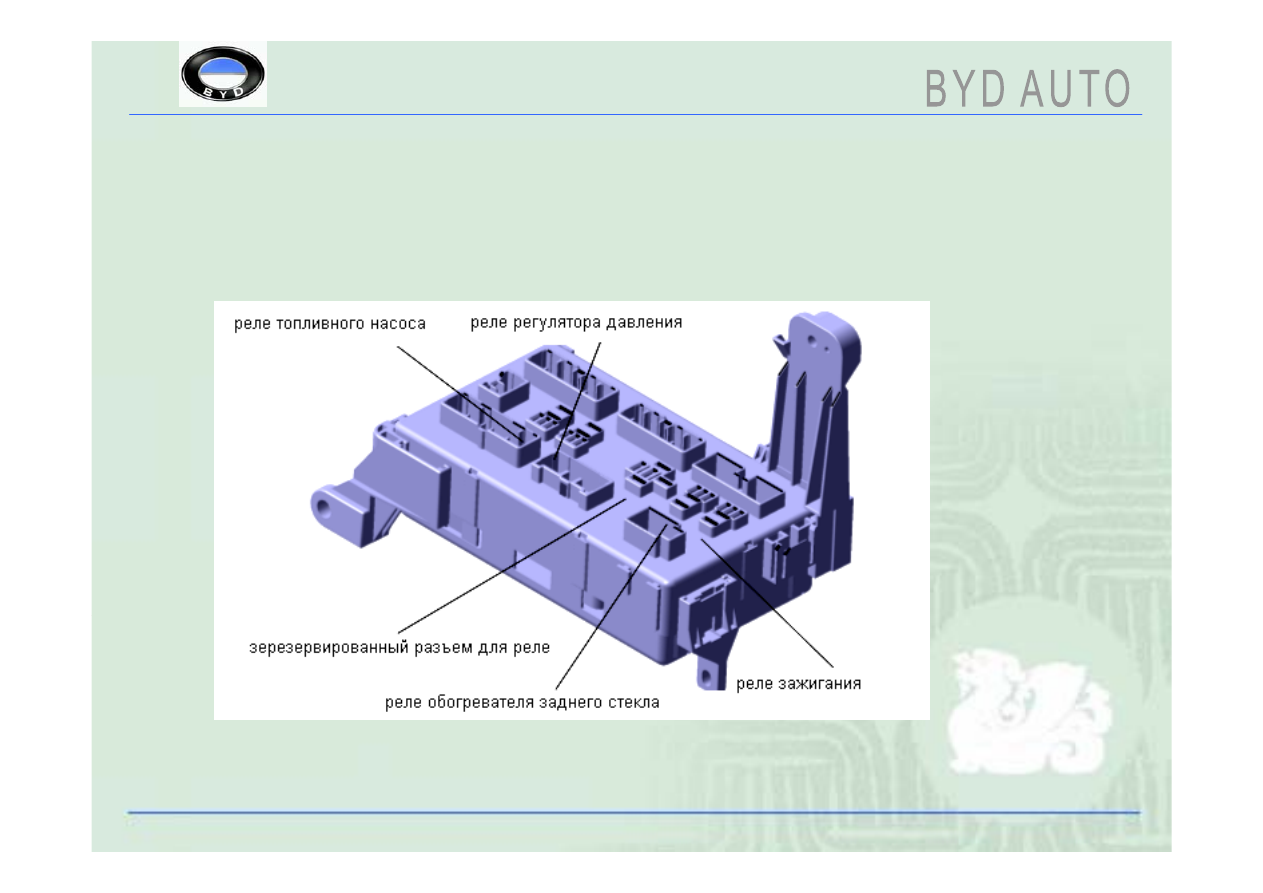

2.1.2. Коробка с разъемами снизу с правой стороны приборной панели:

2. Монтажное положение блоков электрооборудования

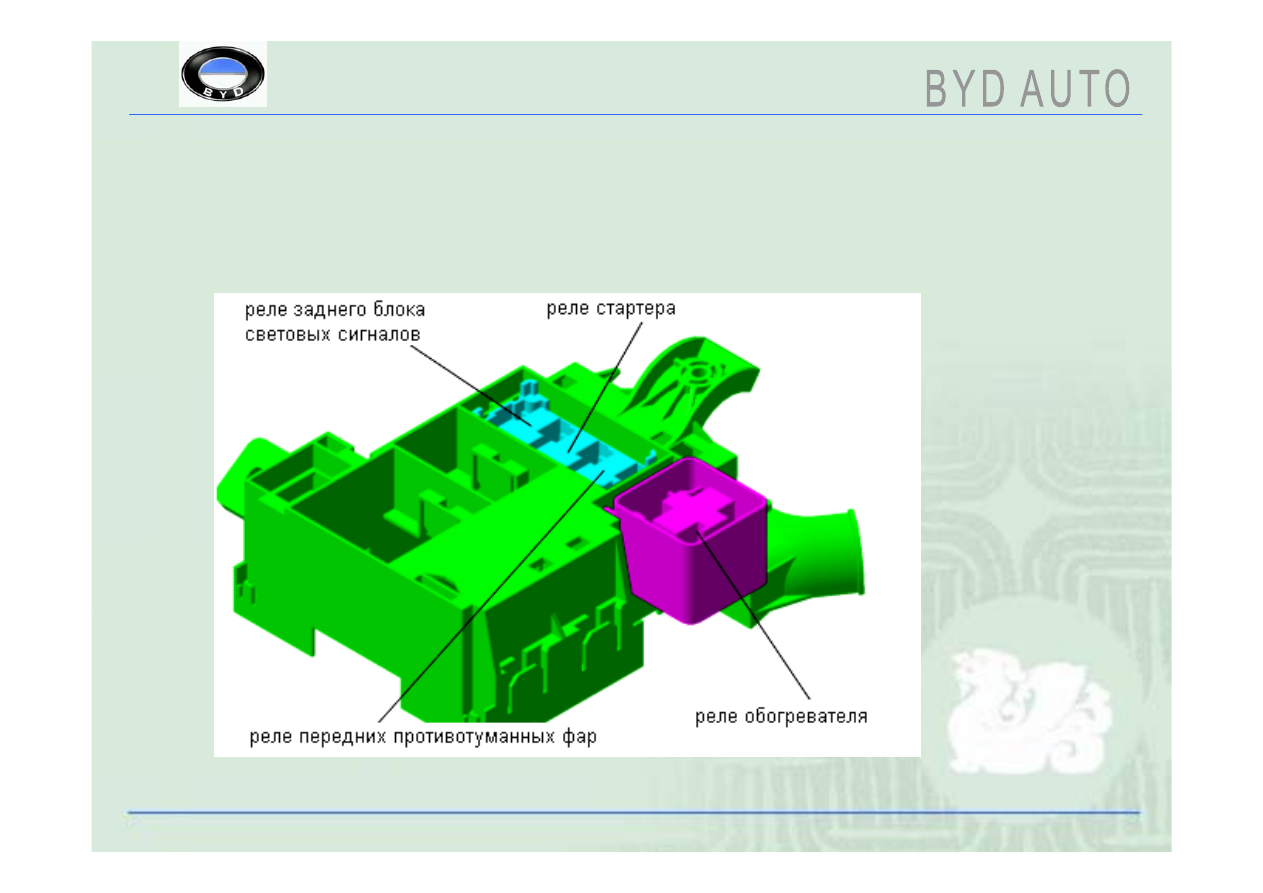

2.1.3. Коробка с разъемами снизу с левой стороны приборной панели:

2. Монтажное положение блоков электрооборудования

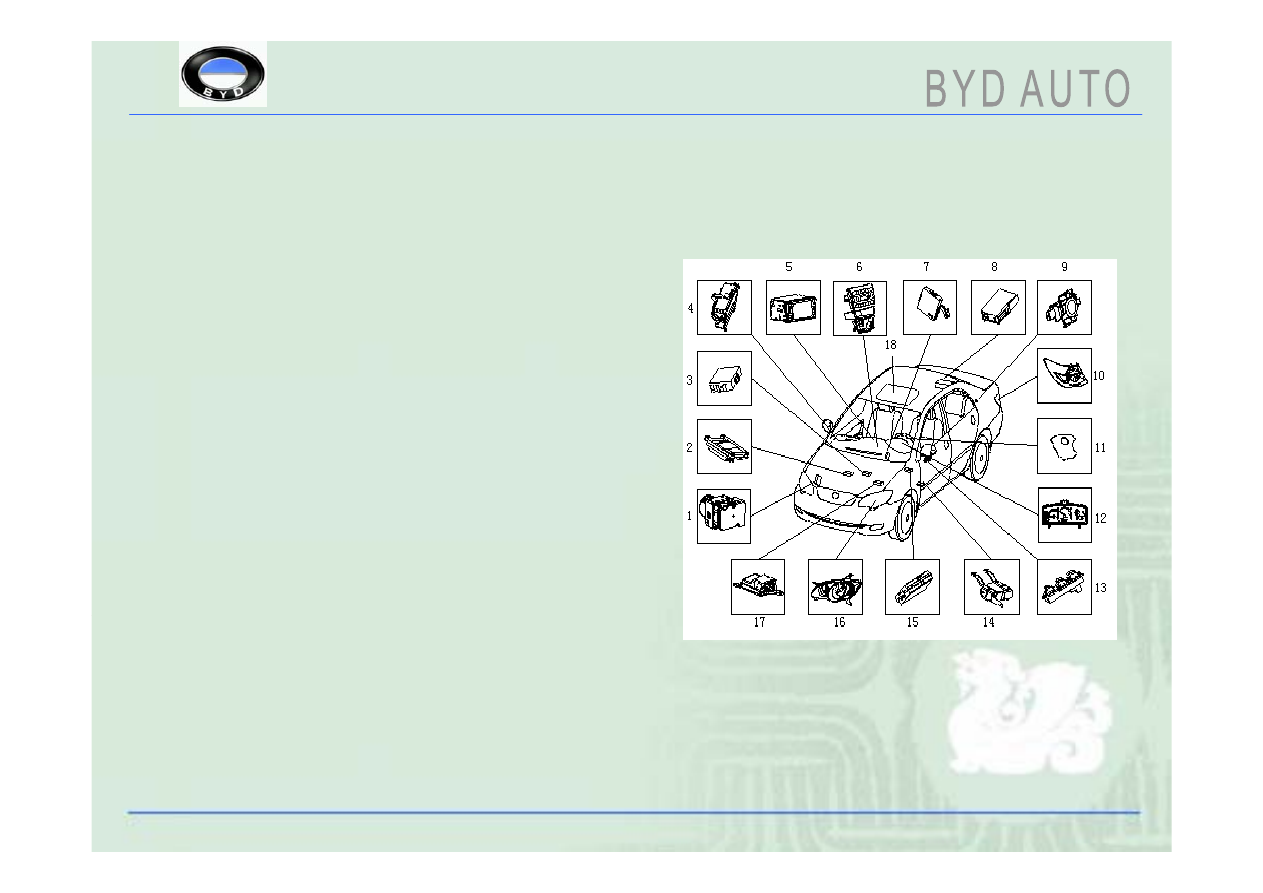

2. Монтажное положение блоков электрооборудования

„

1. Электронный модуль управления

антиблокировочной системы.

„

2. Электронный блок управления двигателем.

„

3. Контроллер противоугонной системы.

„

4. Модуль подушек безопасности со стороны

пассажира.

„

5. Мультимедийный блок.

„

6. Панель управления автомобильной

системой кондиционирования.

„

7. Контроллер кондиционера.

„

8. Приемник компакт-дисков.

„

9. Детектор радара заднего хода.

„

10. Задний комбинированный блок световых

сигналов.

„

11. Модуль подушек безопасности со стороны

водителя.

„

12. Комбинированный блок приборов.

„

13. Центральный управляющий выключатель.

„

14. Контроллер глобальной системы

определения координат.

„

15. Модуль контроля кузова.

„

16. Передняя левая фара.

„

17. Электронный блок управления подушками

безопасности.

„

18. Потолочный люк с электроприводом.

2.2. Монтажное положение блоков электрооборудования:
