Автомобили BYD F3 и F3R. Руководство - часть 191

2. Функции основных блоков

„

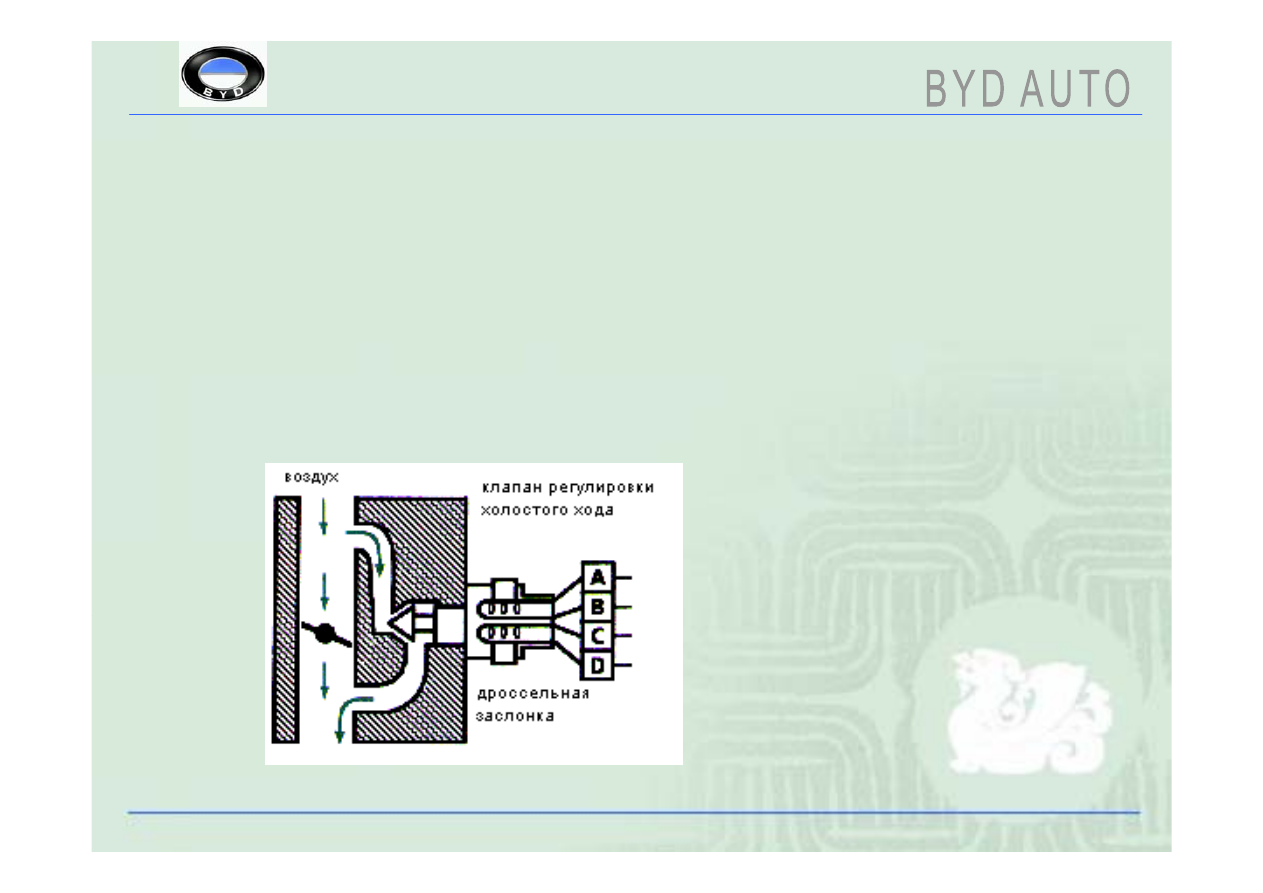

2.3.3. Клапан холостого хода

„

Функции: управление частотой вращения двигателя в режиме

холостого хода.

„

Монтажное положение: устанавливается на дроссельной

заслонке.

„

Электрическое сопротивление обмотки: 53±10％

„

Рабочее электрическое напряжение: 7,5-12В

2. Функции основных блоков

„

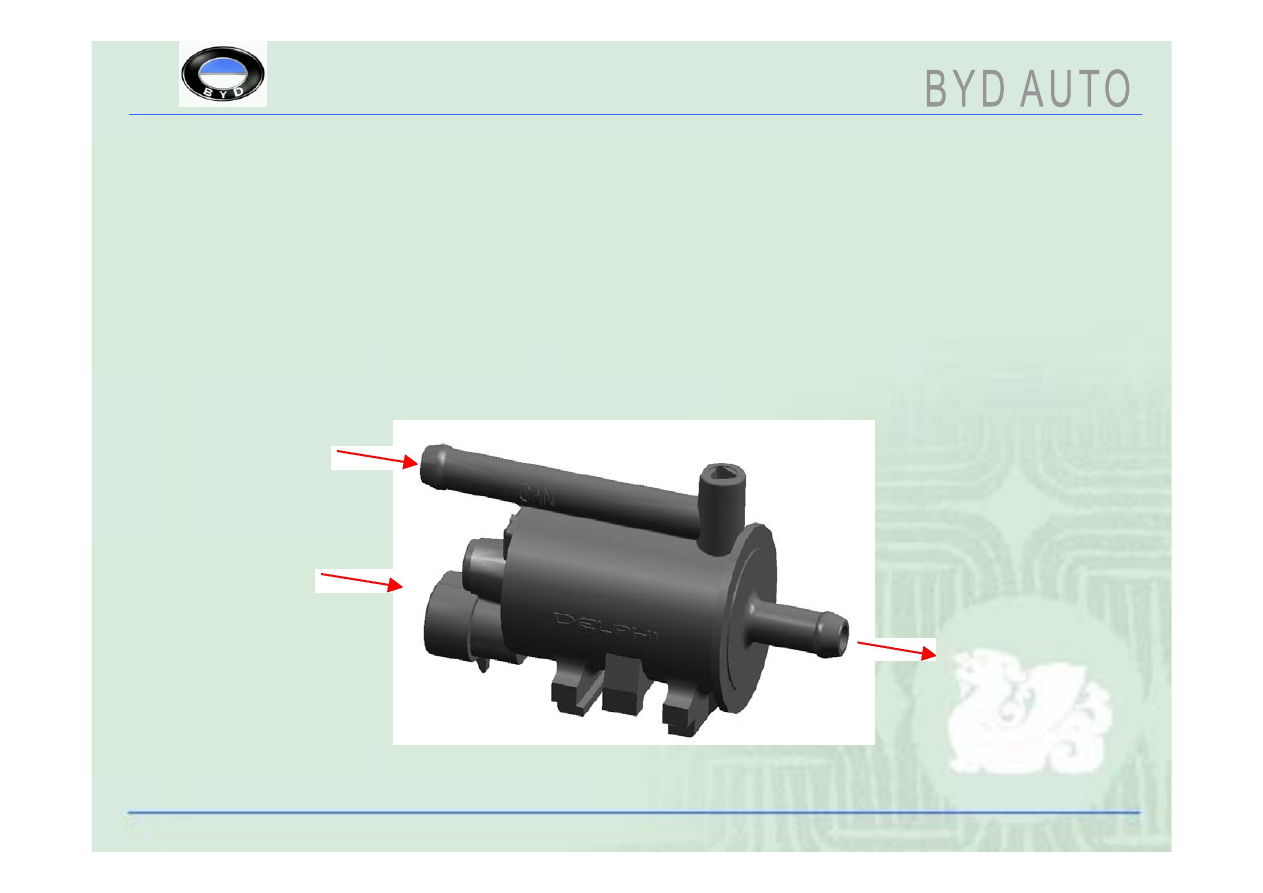

2.3.4. Клапан угольного цилиндра

„

Функции: контроль скорости очистки выхлопных газов.

„

Монтажное положение: устанавливается на впускном газовом

коллекторе.

„

Рабочее электрическое напряжение: 8-16 В

„

Эксплуатационная температура: –40ºC-120ºC

Соединение угольного цилиндра

Соединение кабельной шины

Соединение
впускного газового
коллектора

2. Функции основных блоков

„

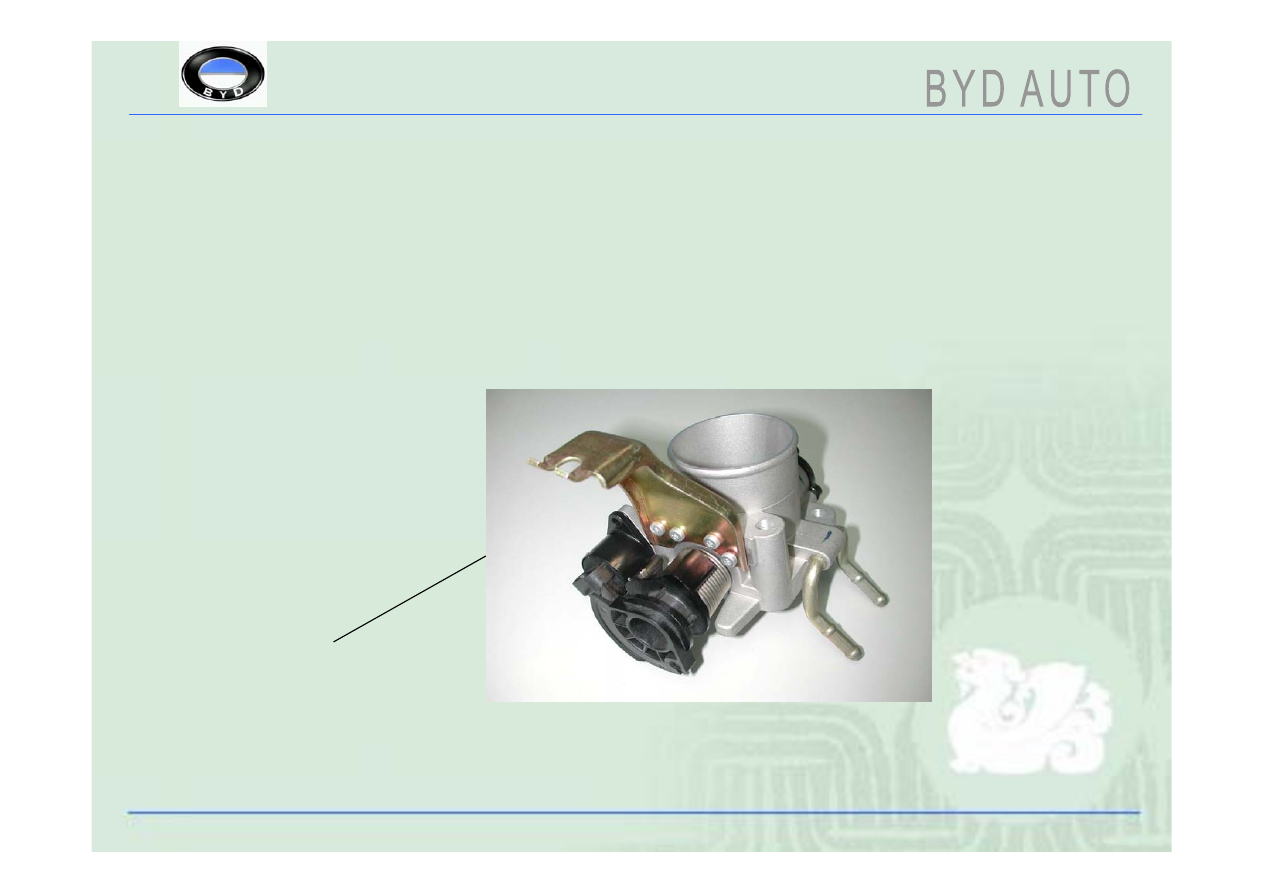

2.3.5. Дроссельная заслонка

„

Функции: управление расходом воздуха на впуске для

регулировки частоты вращения и выходной мощности двигателя.

„

Монтажное положение: устанавливается на впускном газовом

коллекторе.

„

Магистраль системы охлаждения

Магистраль системы
охлаждения

2. Функции основных блоков

„

2.3.6. Катушка зажигания

„

Функции:

„

преобразование электрического тока с низким напряжением в ток

с высоким напряжением.

„

Особенности:

„

Одна катушка зажигания обслуживает первый и четвертый

цилиндры. Другая катушка зажигания обслуживает второй и

третий цилиндры.

„

Момент затяжки:

„

8-10 Н*м
