Автомобили BYD F3 и F3R. Руководство - часть 184

4. Техническое обслуживание коробки
переключения передач

„

4.12. Разборка и сборка кожуха муфты сцепления

„

4.12.3. Важнейшие моменты сборки кожуха муфты сцепления:

„

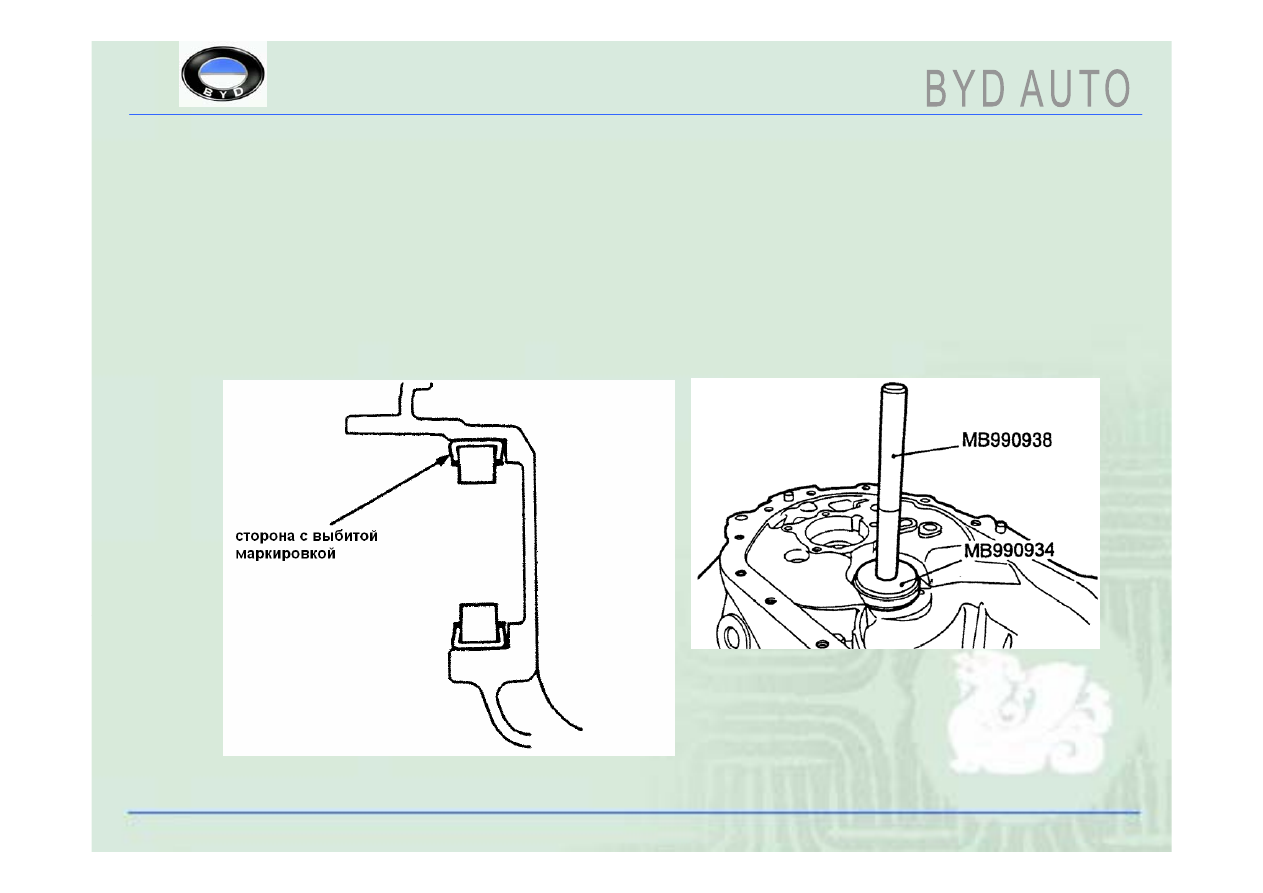

Установка наружной обоймы: запрессовать наружную обойму таким

образом, чтобы сторона с выбитой маркировкой была обращена в

направлении, показанном на рисунке.

4. Техническое обслуживание коробки
переключения передач

„

4.12. Разборка и сборка кожуха муфты сцепления

„

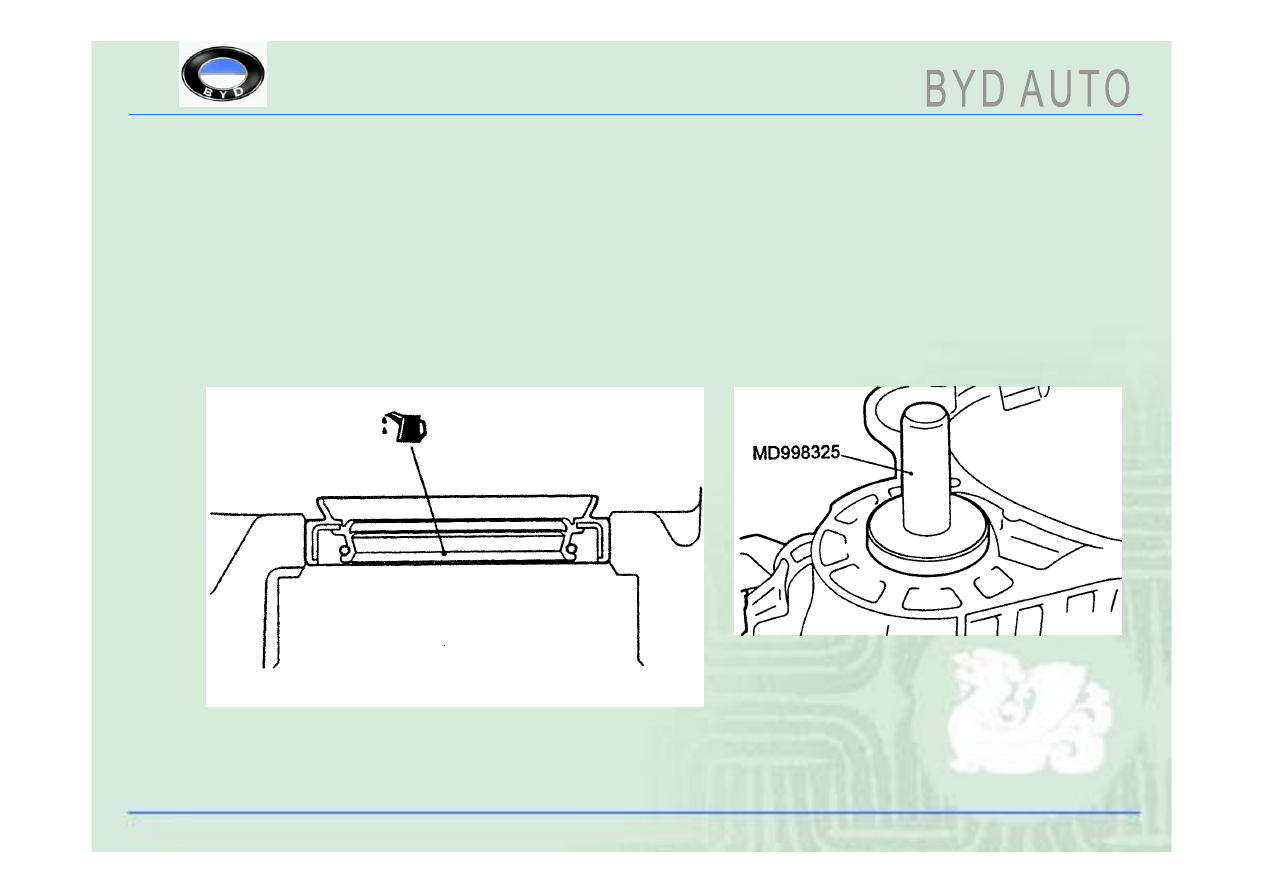

4.12.4. Установка сальника: смазать кромки сальника трансмиссионным

маслом – трансмиссионное масло SEA75W-85W, не хуже категории GL-4 по

классификации API.

4. Техническое обслуживание коробки
переключения передач

„

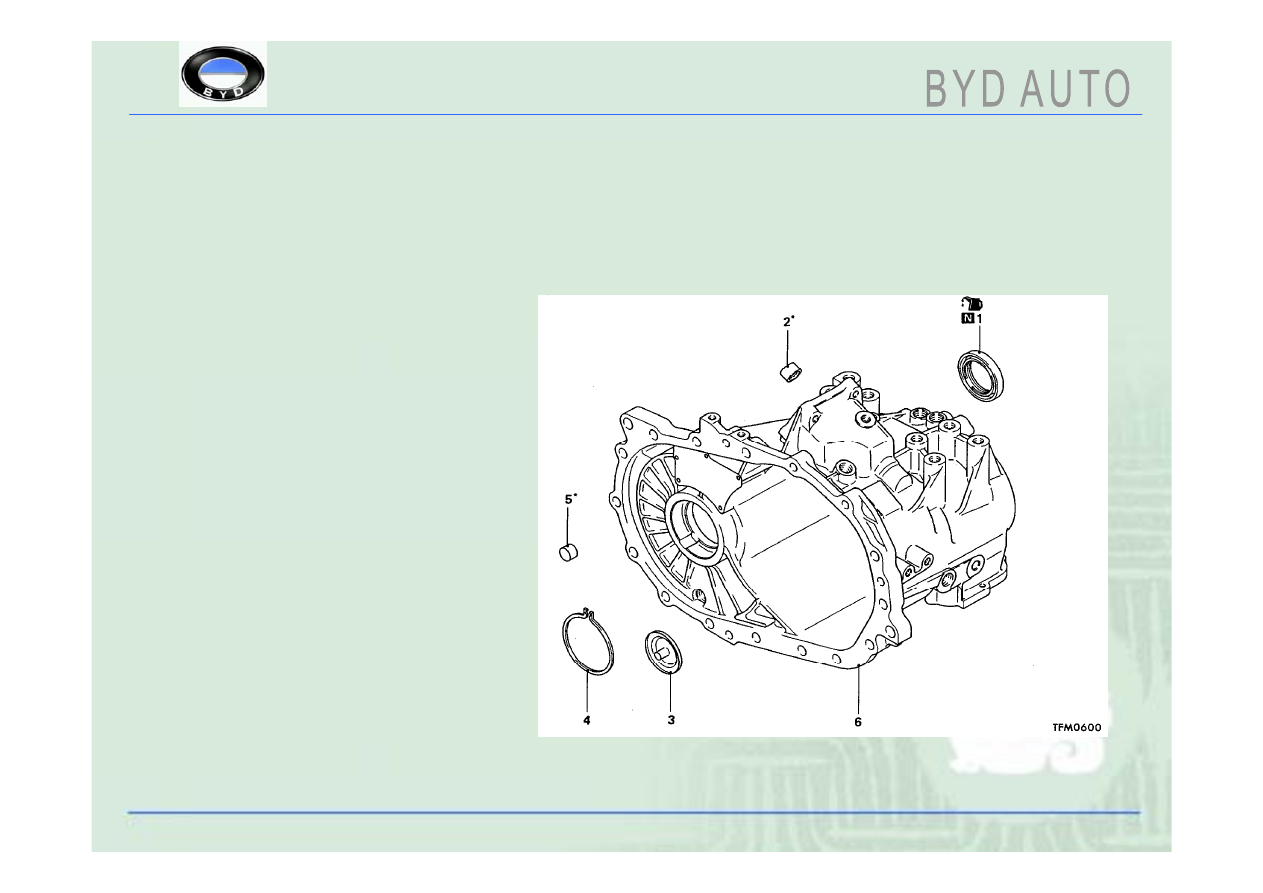

4.13.1. Разборка:

„

1. Сальник

„

2. Игольчатый

подшипник качения

„

3. Маслонаправляющая

пластина

„

4. Пружинная шайба

„

5. Манжета*

„

6. Картер коробки

переключения передач

4.13. Разборка и сборка картера коробки переключения передач

4. Техническое обслуживание коробки
переключения передач

„

4.13. Разборка и сборка картера коробки переключения передач

„

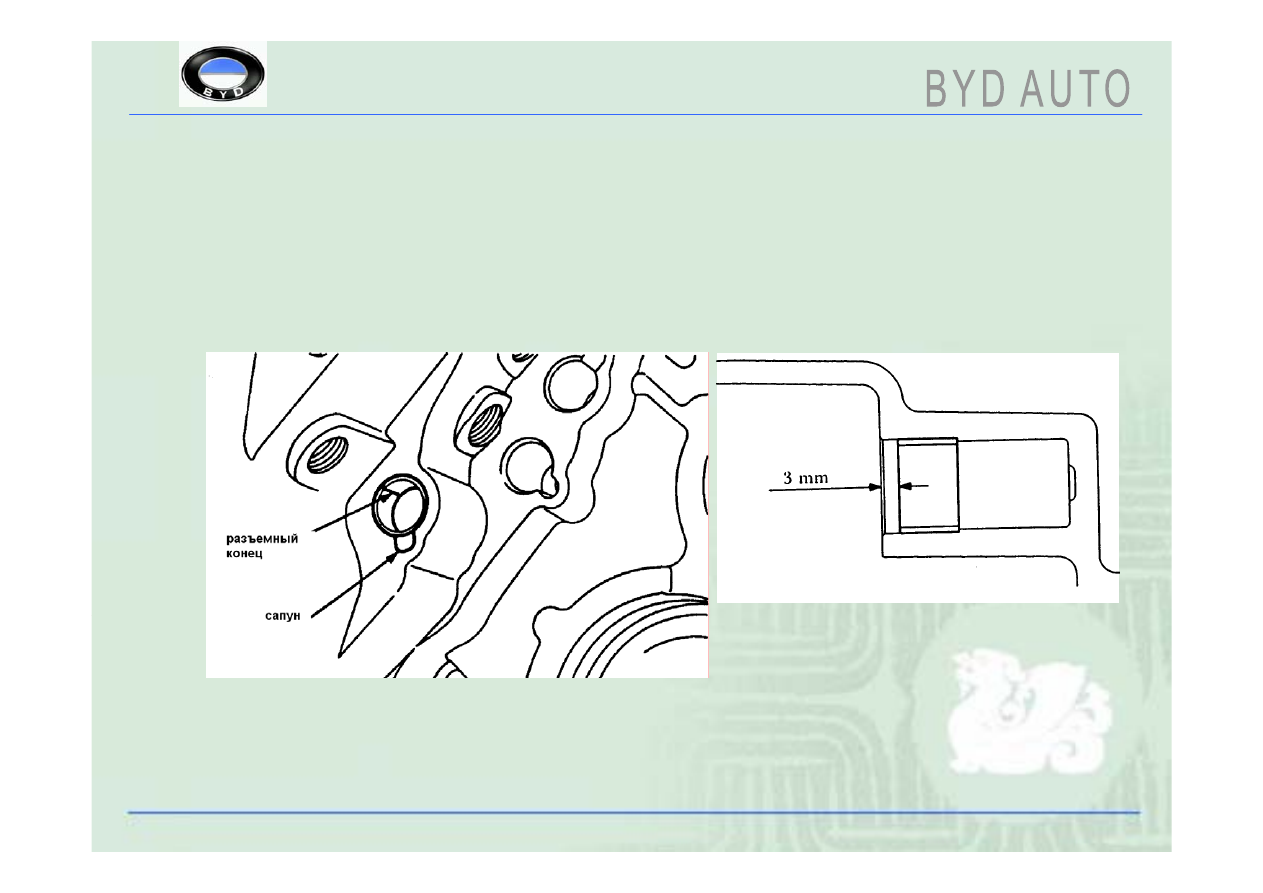

Запрессовать манжету непосредственно в месте, показанном на рисунке,

сторона манжеты с канавкой не должна соприкасаться с

воздуховыпускной канавкой.
