4. Техническое обслуживание коробки
переключения передач

„

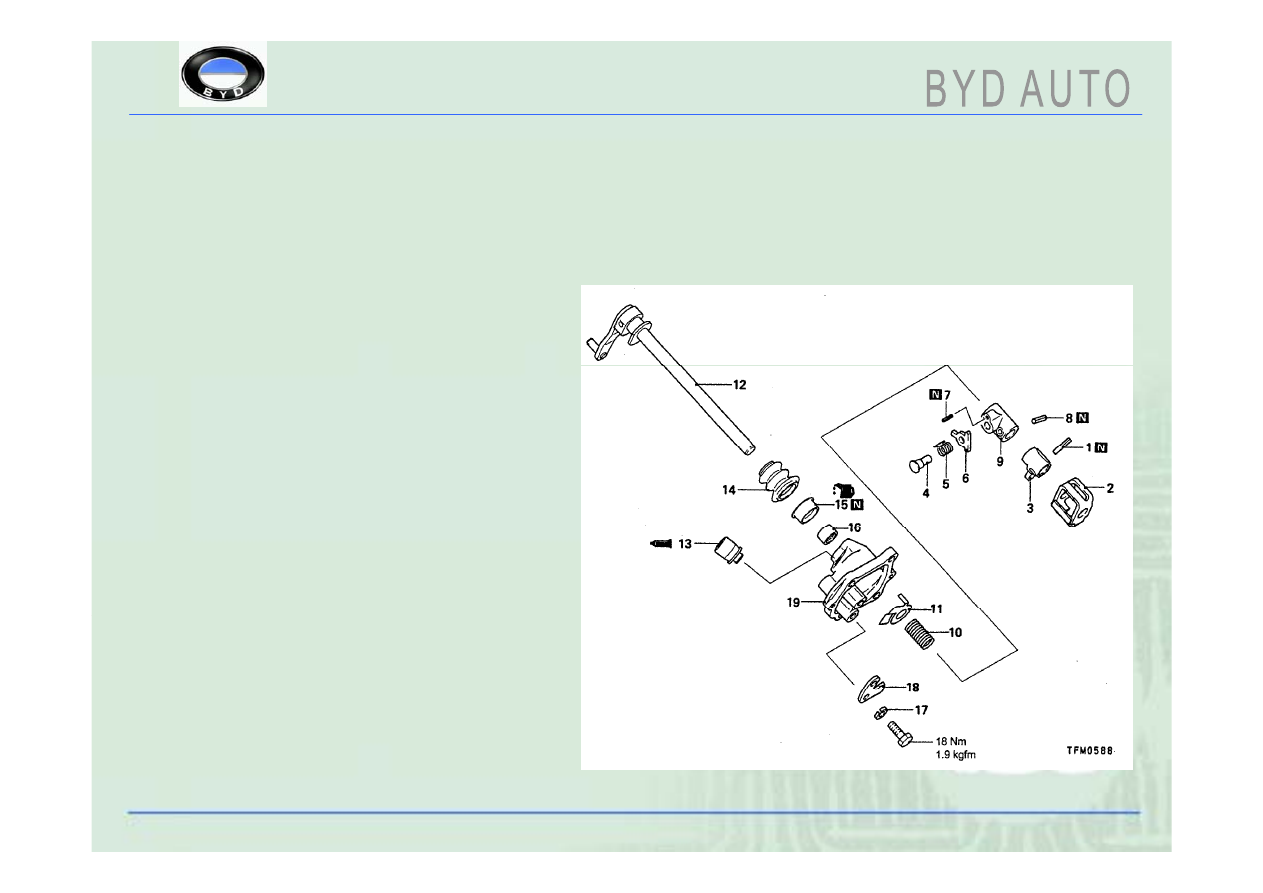

1. Фиксирующий шплинт

„

2. Соединительная пластина

„

3. Управляющая контактная

головка

„

4. Шплинт

„

5. Возвратная пружина

„

6. Ограничительная пластина

„

7. Пружинный шплинт

„

8. Пружинный шплинт

„

9. Ограничитель

„

10. Возвратная пружина

нейтральной передачи

„

11. Разделительная

прокладка

„

12. Управляющий вал

„

13. Сапун

„

14. Пыльник управляющего

вала

„

15. Сальник

„

16. Игольчатый подшипник

качения

„

17. Пружинная прокладка

„

18. Корпус механизма

управления

4.11. Разборка и сборка коробки
механизма управления

4. Техническое обслуживание коробки
переключения передач

„

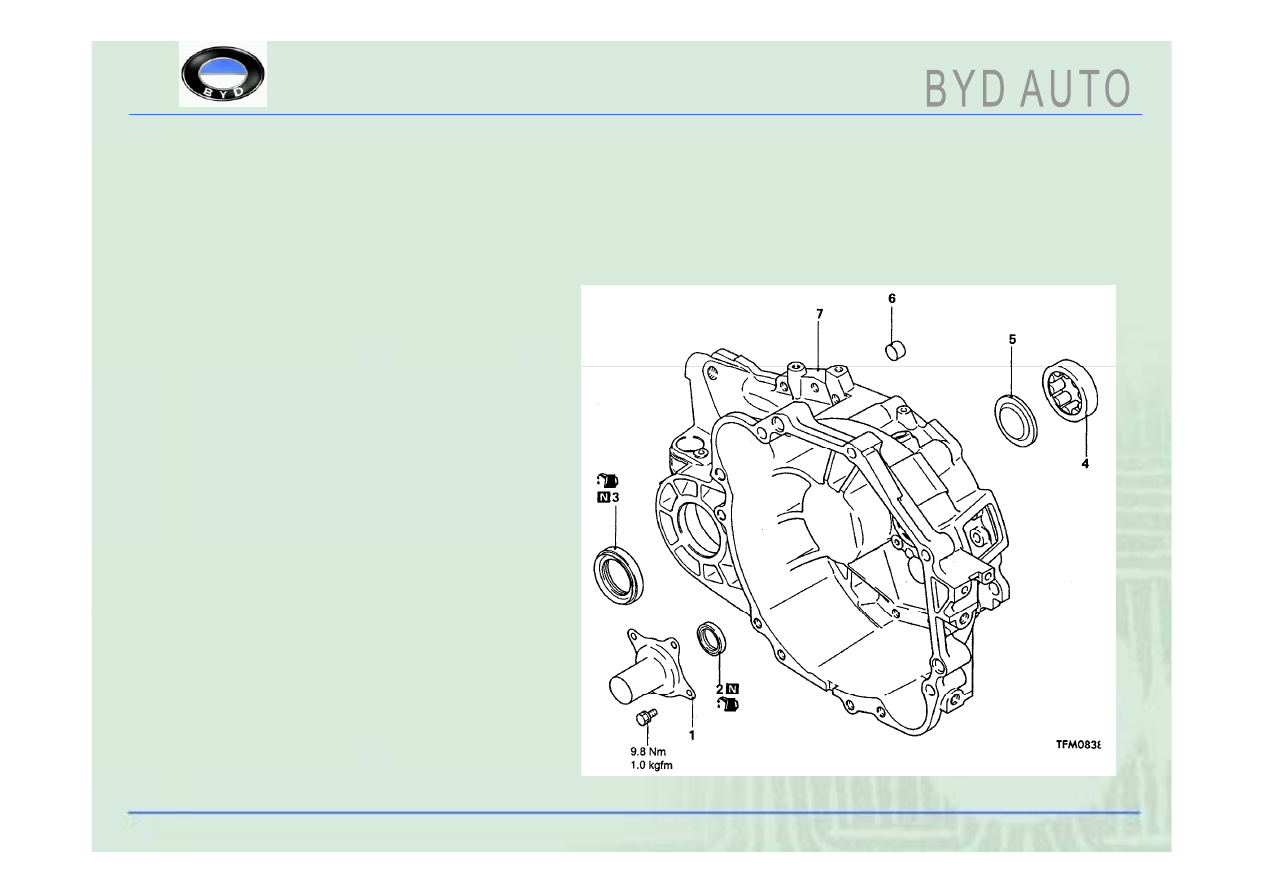

1. Держатель

расцепного

подшипника

„

2. Сальник

„

3. Сальник

„

4. Цилиндрический

подшипник качения

„

5. Маслонаправляющая

пластина

„

6. Манжета

„

7. Кожух муфты

сцепления

4.12. Разборка и сборка кожуха муфты сцепления

4. Техническое обслуживание коробки
переключения передач

„

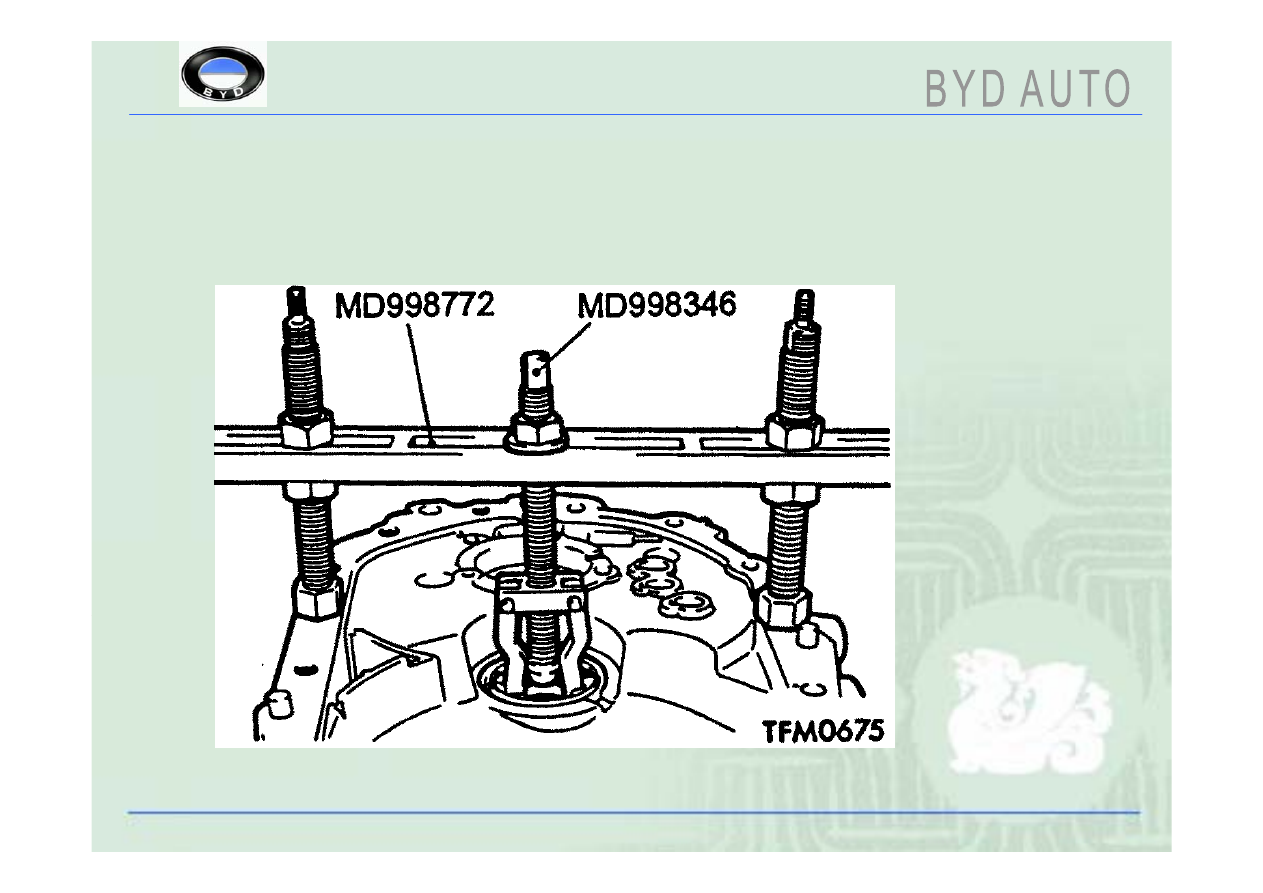

4.12. Разборка и сборка кожуха муфты сцепления

4. Техническое обслуживание коробки
переключения передач

„

4.12. Разборка и сборка кожуха муфты сцепления

„

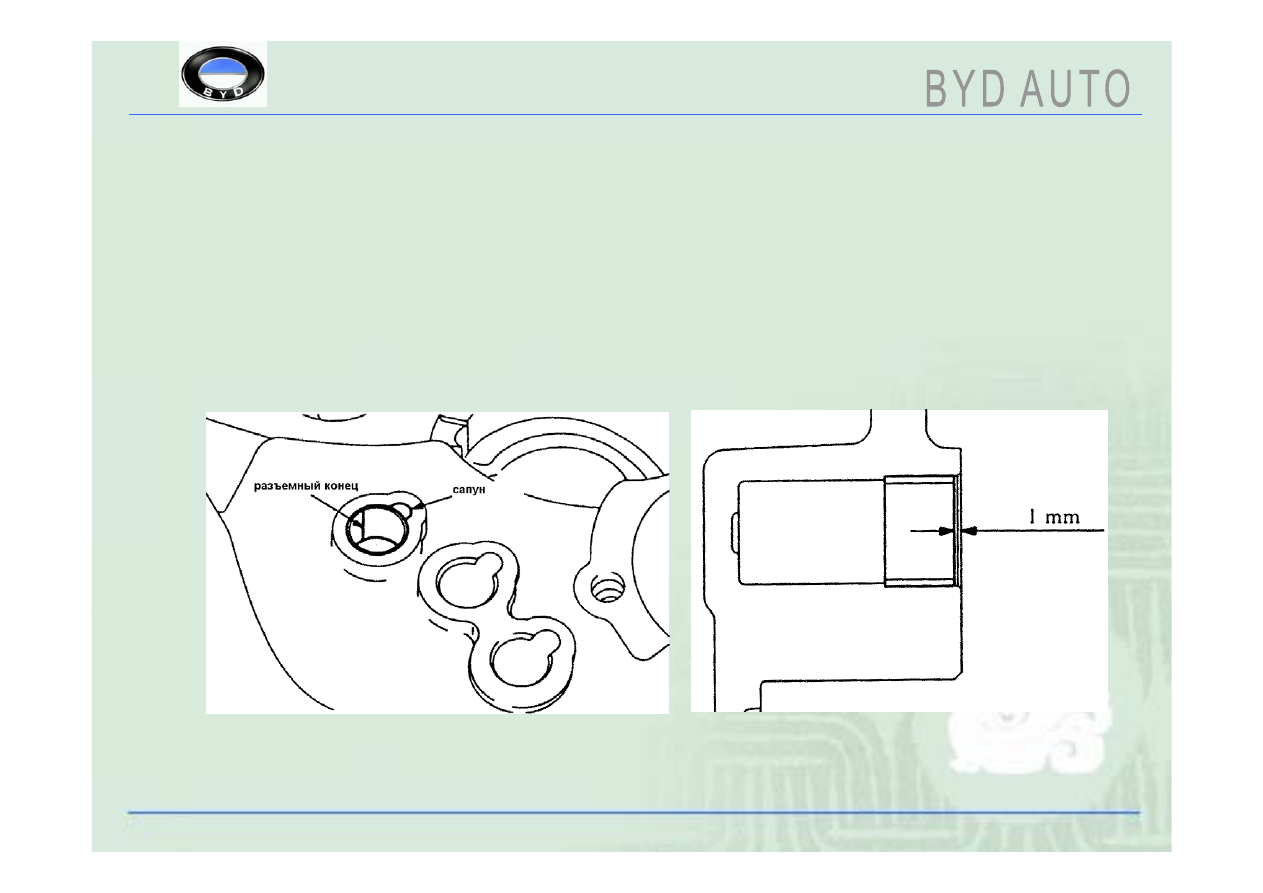

4.12.2. Важнейшие моменты сборки кожуха муфты сцепления:

„

Установка манжеты: запрессовать манжету непосредственно в месте,

показанном на рисунке, сторона манжеты с канавкой не должна

соприкасаться с дренажной канавкой.
