4. Техническое обслуживание коробки
переключения передач

„

4.5. Важнейшие моменты сборки коробки переключения передач (5)

„

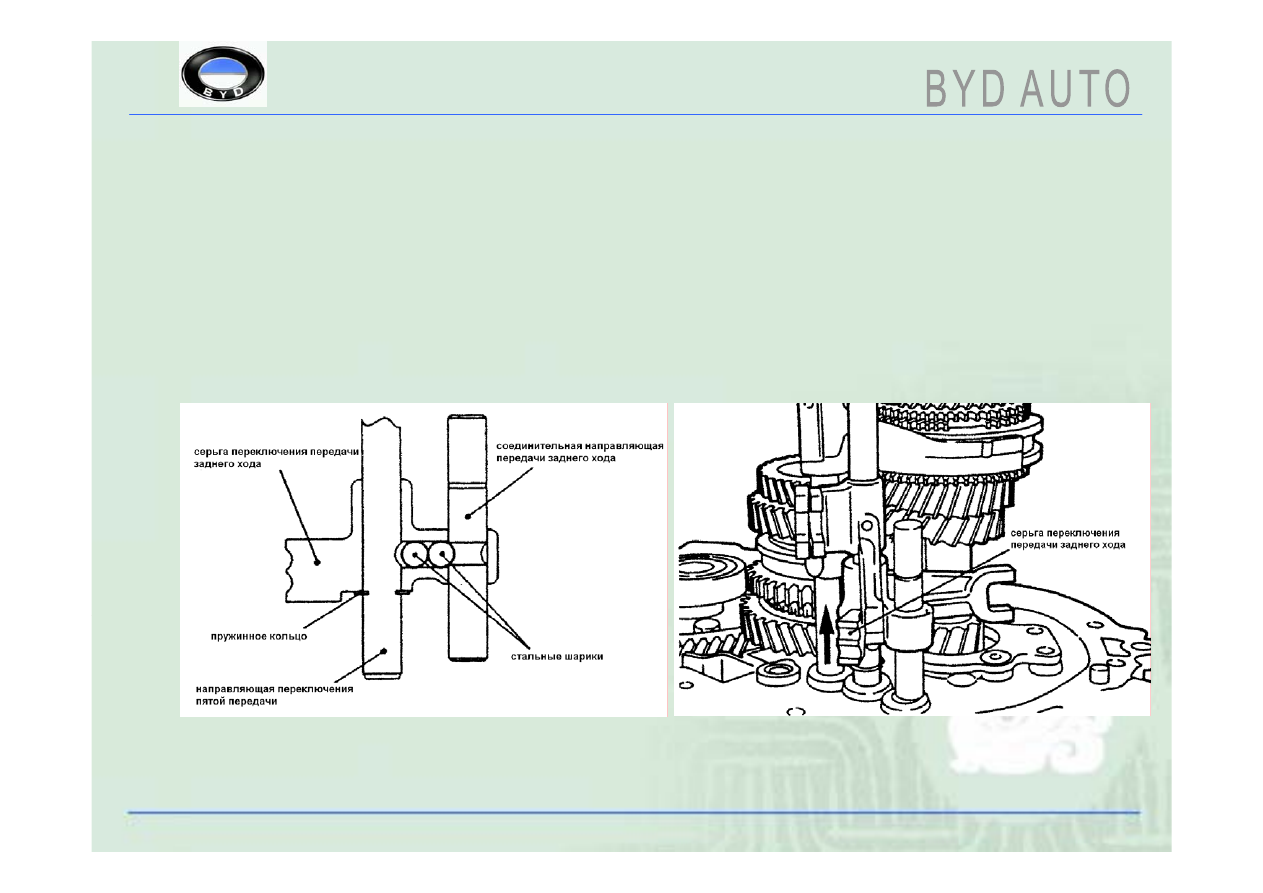

3. Смещая серьгу переключения передачи заднего хода в направлении, показанном

на рисунке, установить направляющую вилки переключения пятой передачи, а также

серьгу передачи заднего хода, пружинную стопорную прокладку, стальной шарик,

соединительную направляющую передачи заднего хода.

4. Техническое обслуживание коробки
переключения передач

„

4.6. Важнейшие моменты сборки коробки переключения передач (6)

„

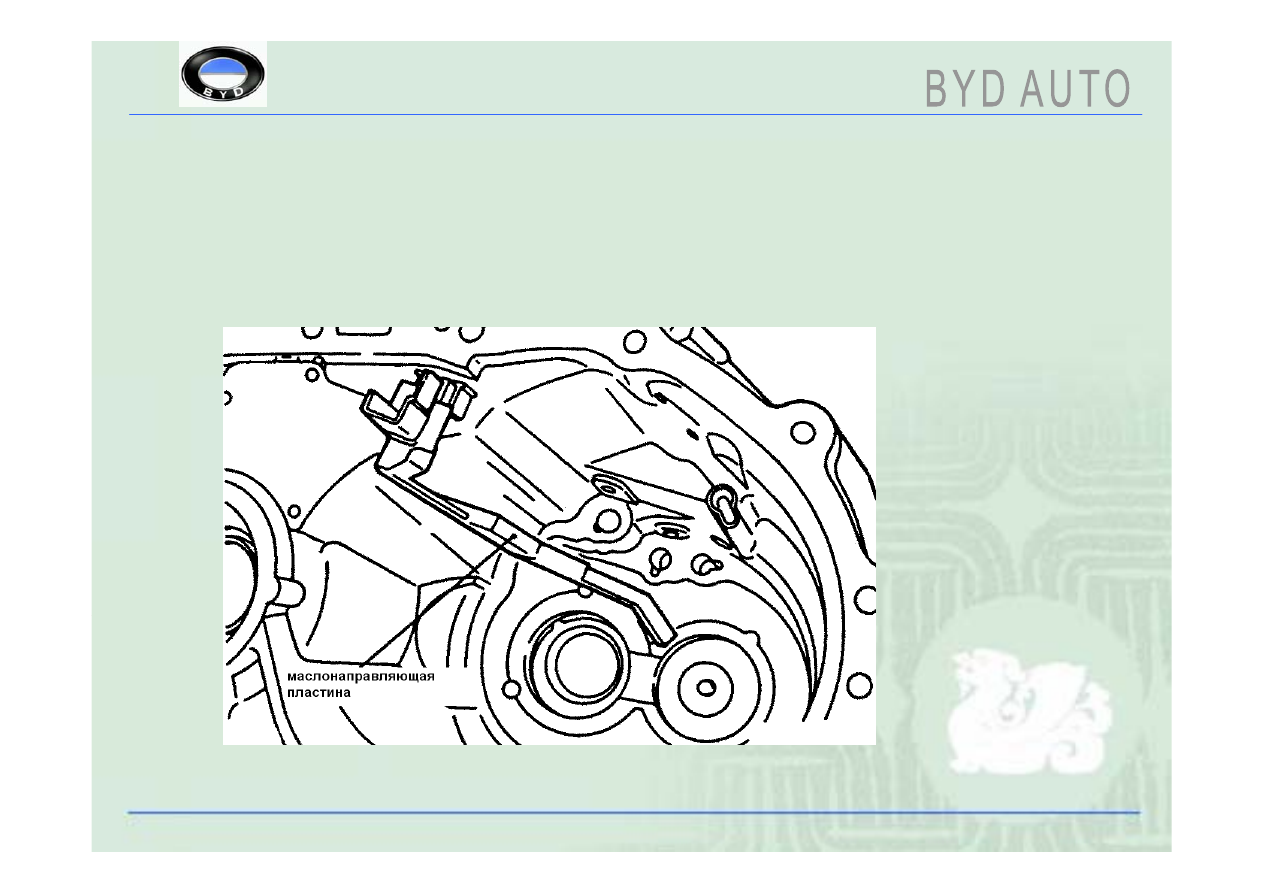

Установка маслонаправляющей пластины:

4. Техническое обслуживание коробки
переключения передач

„

4.5. Важнейшие моменты сборки коробки переключения передач (7)

„

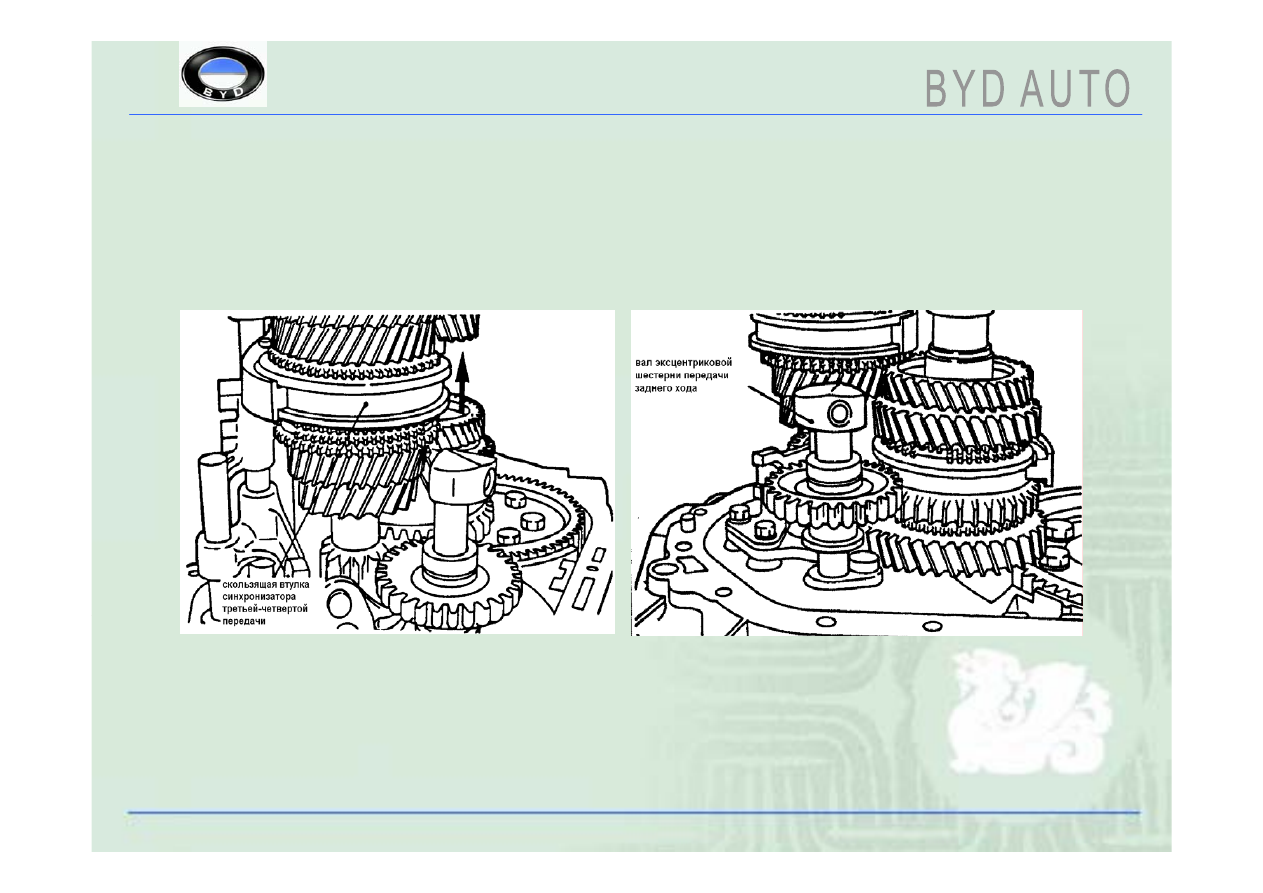

Установка вала промежуточной шестерни передачи заднего хода:

Сдвинуть скользящую втулку
синхронизатора третьей –
четвертой передачи в сторону
шестерни четвертой передачи.

Отверстие с резьбой в вале
эксцентриковой шестерни передачи
заднего хода должно быть обращено в
направлении, показанном на рисунке.

4. Техническое обслуживание коробки
переключения передач

„

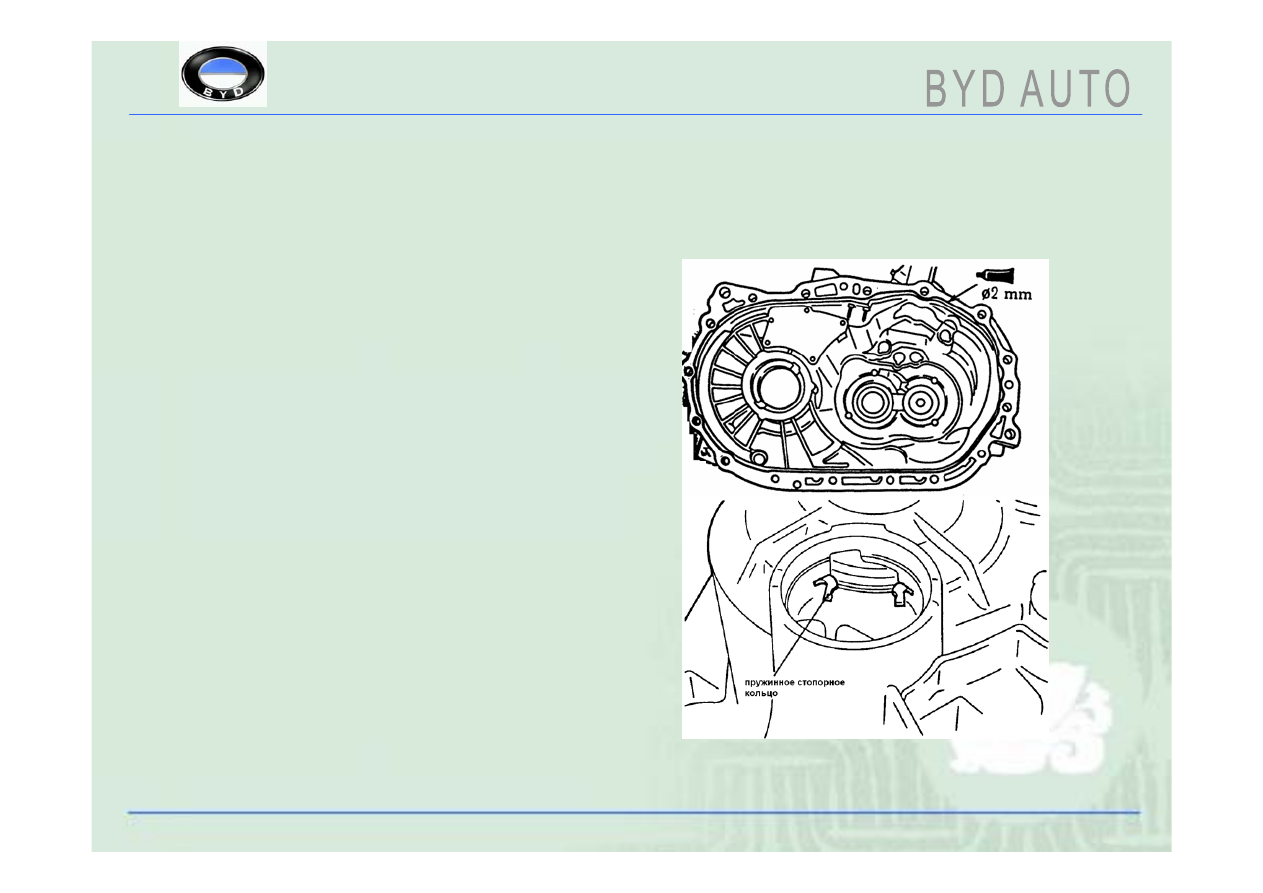

1. Нанести клеящий герметик на

картер коробки переключения

передач в местах, показанных на

рисунке. Рекомендованный

герметик:

„

Внимание:

„

1). Необходимо установить картер

коробки передач сразу после

нанесения герметика, до его

отвердевания, т.е. – в течение 15

минут.

„

2). После установки не допускать

попадания масла и смазки на

поверхность стыка в течение

приблизительно одного часа.

„

3). Установить картер коробки

переключения передач, затем

установить пружинное стопорное

кольцо.

„

4). Закрутить крепежный элемент

картера коробки переключения

передач до заданного момента

затяжки.
