Автомобили BYD F3 и F3R. Руководство - часть 173

4. Техническое обслуживание коробки
переключения передач

„

4.4. Важнейшие моменты разборки коробки переключения передач (3)

„

Демонтаж вала промежуточной шестерни передачи заднего хода:

сместить скользящую втулку синхронизатора третьей – четвертой

передачи в сторону шестерни четвертой передачи.

4. Техническое обслуживание коробки
переключения передач

„

4.4. Важнейшие моменты разборки коробки переключения передач (4)

„

Демонтаж направляющей переключения третьей – четвертой передачи, вилки

переключения третьей – четвертой передачи, вилки переключения пятой передачи,

пружинной прокладки, серьги переключения передачи заднего хода, направляющей

переключения пятой передачи, стального шарика, соединительной направляющей

передачи заднего хода:

„

1. Смещая серьгу переключения передачи заднего хода в направлении, показанном

на рисунке, снять направляющую вилки переключения пятой передачи, а также

серьгу передачи заднего хода, пружинную стопорную прокладку, стальной шарик,

соединительную направляющую передачи заднего хода.

4. Техническое обслуживание коробки
переключения передач

„

4.4. Важнейшие моменты разборки коробки переключения передач (5)

„

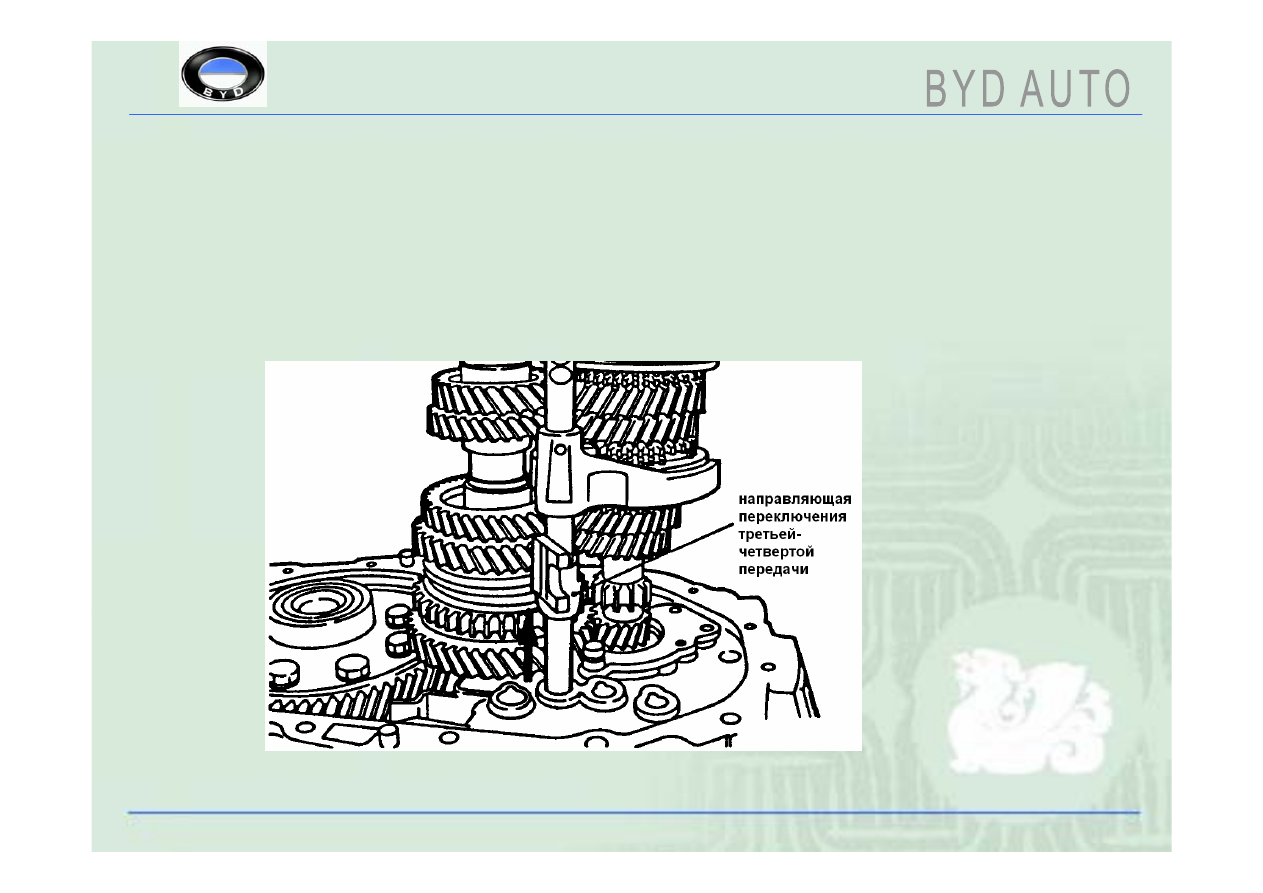

2. Сместить направляющую переключения третьей – четвертой передачи

в направлении, показанном на рисунке, снять ее одновременно с вилкой

переключения передач.

4. Техническое обслуживание коробки
переключения передач

„

4.4. Важнейшие моменты разборки коробки переключения передач (6)

„

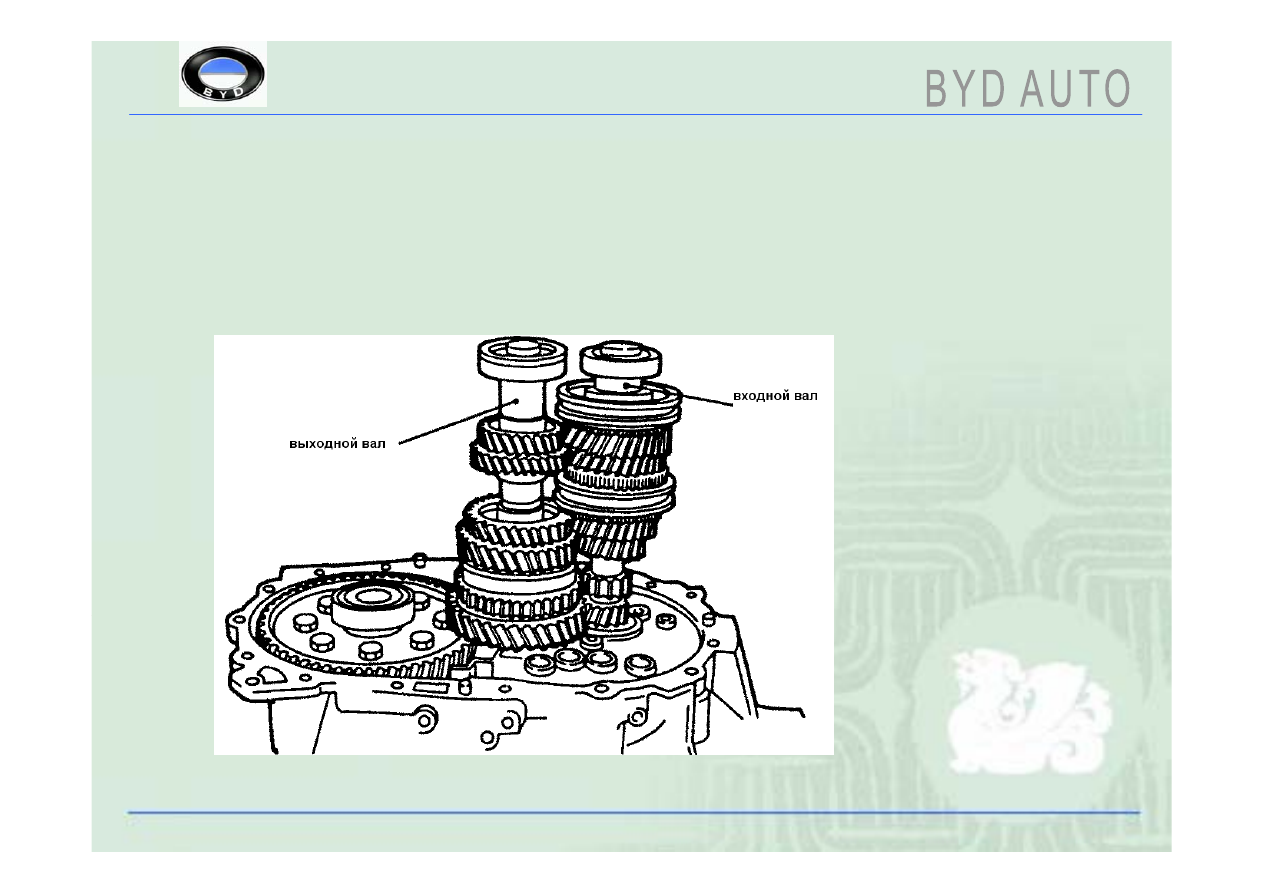

Демонтаж и установка входного вала, выходного вала: входной вал и

выходной вал снимаются и устанавливаются одновременно.
