Подсветка комбинированного блока приборов обеспечивается регулируемыми светодиодами,
установленными с задней стороны блока, которые освещают приборную панель с заданным
уровнем яркости. Каждый индикатор комбинированного блока приборов также
подсвечивается специальным светодиодом. Каждый светодиод отдельно вставлен с задней
стороны комбинированного блока приборов. Соединительные цепи соединяют блок приборов
с системой электрооборудования автомобиля, эти цепи объединены в кабельные шины и
установлены различными способами в различных положениях.

1.2. Расположение комбинированного блока приборов.

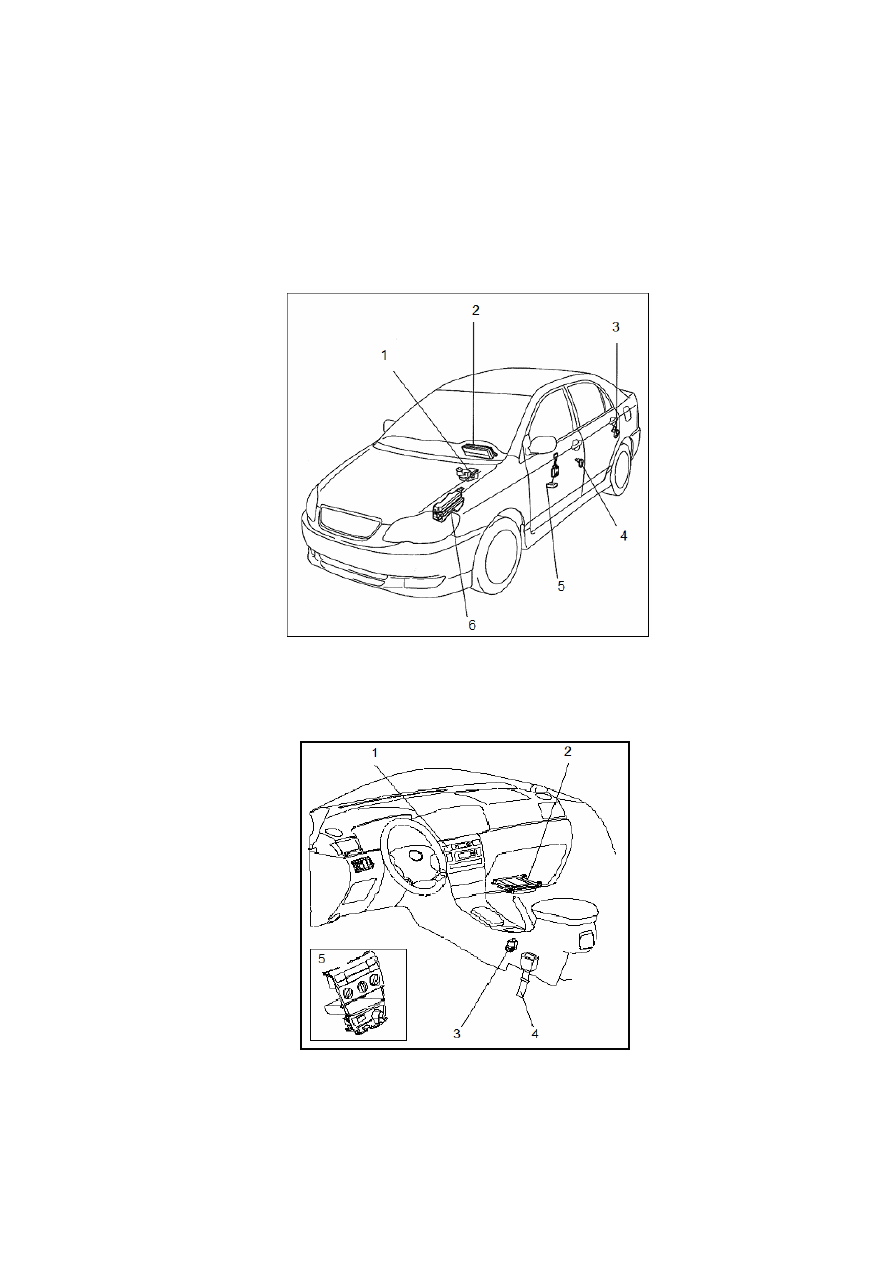

Планировка комбинированного блока приборов - 1.

1. Датчик уровня тормозной жидкости. 2. Комбинированный блок приборов в сборе. 3. Выключатель освещения

на задней двери. 4. Выключатель освещения на передней двери. 5. Датчик уровня топлива. 6. Распределительная

коробка, плавкий предохранитель цепи освещения внутри салона.

.

Планировка комбинированного блока приборов - 2.

1. Выключатель аварийного сигнала. 2. Электронный блок управления двигателем. 3. Выключатель сигнала

стояночного тормоза. 4. Передний ремень безопасности (кресло водителя). 5. Панель системы

кондиционирования с ручным управлением.



.



464

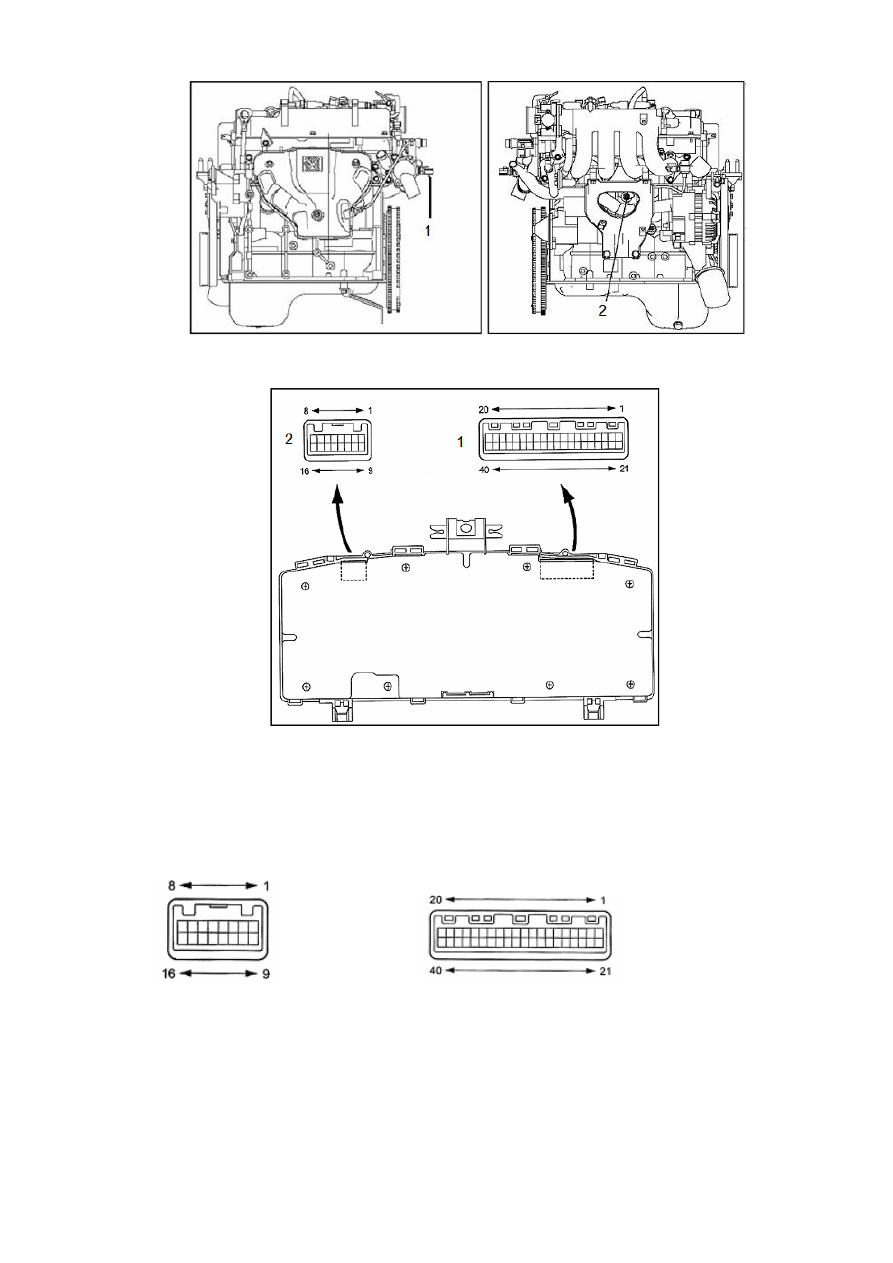

Планировка комбинированного блока приборов - 3.

1. Датчик температуры жидкости в системе охлаждения. 2. Переключатель давления моторного масла.

.

Планировка комбинированного блока приборов - 4.

1. Разъем A. 2. Разъем B.

1.3.  Электрическое  напряжение  контактов  разъемов  комбинированного
блока приборов.

                      Разъем B                                                              Разъем A





.

Соединен с проводным разъемом C14.    Соединен с проводным разъемом C7.













.



465

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

A1 – масса

Белый /

черный

Заземление логических

сигналов комбинированного

блока приборов

Постоянно

< 1 Ом

A2 – масса

Белый /

черный

Источник электропитания

заземления комбинированного

блока приборов

Постоянно

< 1 Ом

A4 – масса

Красный /

синий

Сигнал источника

электропитания замка

зажигания 1#

Замок зажигания: OFF или

ACC → ON

< 1В → 10-14В

A5 – масса

Синий /

желтый

Сигнал аккумулятора

Постоянно

10-14В

A6 – масса

Желтый /

зеленый

Сигнал температуры жидкости

в системе охлаждения

двигателя:

Двигатель работает,

температура жидкости в

системе охлаждения

двигателя увеличивается

Аналоговый

сигнал (A)

A7 – масса

Желтый /

черный

Сигнал уровня топлива

Замок зажигания: ON ,

топливный бак, полный →

пустой

< 1В → 4-7В

A9 – масса

Фиолетов

ый /

белый

Ввод сигнала скорости

движения автомобиля

Замок зажигания: ON,

медленное вращение

ведущих колес

Импульсный

сигнал (B)

A10 –

масса

Фиолетов

ый /

белый

Вывод сигнала скорости

движения автомобиля

Замок зажигания: ON,

медленное вращение

ведущих колес

Импульсный

сигнал (C)

A12 –

масса

Красный

Сигнал положения ремня

безопасности водителя

Замок зажигания: ON, скоба

замка ремня безопасности

водителя: вынута →

вставлена

10-14В → < 1В

A13 –

масса

Красный /

желтый

Сигнал включения дальнего

света фар (-)

Замок зажигания: ACC,

переключатель света

передних фар: HI → LO

< 1В → 10-14В

A14 –

масса

Красный /

черный

Сигнал включения дальнего

света фар (+)

Замок зажигания: ACC,

постоянно

10-14В

A15 –

масса

Черный /

белый

Сигнал включения

электропитания

Замок зажигания: ST,

постоянно

10-14В

A16 –

масса

Синий /

черный

Сигнал наличия ключа в замке

зажигания

Ключ замка зажигания: вынут

→ вставлен

< 1В → 10-14В

A17 –

масса

Красный /

зеленый

Сигнал положения двери

водителя

Дверь водителя: открыта →

закрыта

< 1В → 10-14В

A18 –

масса

Зеленый

Сигнал электропитания малых

огней

Выключатель малых огней:

OFF → ON

< 1В → 10-14В

A19 –

масса

Черный

Сигнал частоты вращения

двигателя

Двигатель работает

Импульсный

сигнал (D)



.



466



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

A20 –

масса

Красный /

белый

Сигнал положения всех дверей

(за исключением двери

водителя)

Все двери (за исключением

двери водителя): открыты →

закрыты

< 1В → 10-14В

A21 –

масса

Белый

Сигнал давления масла

Аварийный индикатор

низкого давления моторного

масла: ON → OFF

< 1В → 10-14В

A22 –

масса

Коричнев

ый

Заземление сигнала уровня

топлива

Постоянно

< 1 Ом

A24 –

масса

Зеленый /

черный

Сигнал левого поворота

Замок зажигания: ON,

индикатор сигнала левого

поворота: OFF → ON

< 1В → 10-14В

A25 –

масса

Зеленый /

желтый

Сигнал правого поворота

Замок зажигания: ON,

индикатор сигнала правого

поворота: OFF → ON

< 1В → 10-14В

A31 –

масса

Желтый

Сигнал отказа генератора

переменного тока

Двигатель работает,

индикатор разрядки

аккумулятора: off → on

< 1В → 10-14В

A32 –

масса

Черный /

оранжевы

й

Сигнал источника

электропитания замка

зажигания 2#

Замок зажигания: ON,

постоянно

10-14В

A33 –

масса

Красный /

желтый

Сигнал отказа в системе

двигателя

Замок зажигания: ON,

индикатор: on → off

< 1В → 10-14В

A35 –

масса

Красный /

желтый

Сигнал торможения

Индикатор тормоза: off → on

< 1В → 10-14В

A36 –

масса

Красный /

белый

Сигнал отказа в

антиблокировочной системе

Замок зажигания: ON,

индикатор: on → off

< 1В → 10-14В

A37 –

масса

Красный /

белый

Сигнал антиблокировочной

системы

Замок зажигания: ON,

индикатор: on → off

< 1В → 10-14В

A39 –

масса

Черный /

желтый

Сигнал отказа в системе

подушек безопасности

Замок зажигания: ON,

индикатор: on → off

< 1В → 10-14В

A40 –

масса

Красный

Сигнал электропитания задних

противотуманных фар

Замок зажигания: ON, задние

противотуманные фары: off

→ on

< 1В → 10-14В

B5 – масса

Красный

Сигнал электропитания

передних противотуманных

фар

Замок зажигания: ON,

передние противотуманные

фары: off → on

< 1В → 10-14В
