Автомобили BYD F3 и F3R. Руководство - часть 118



.



455

.

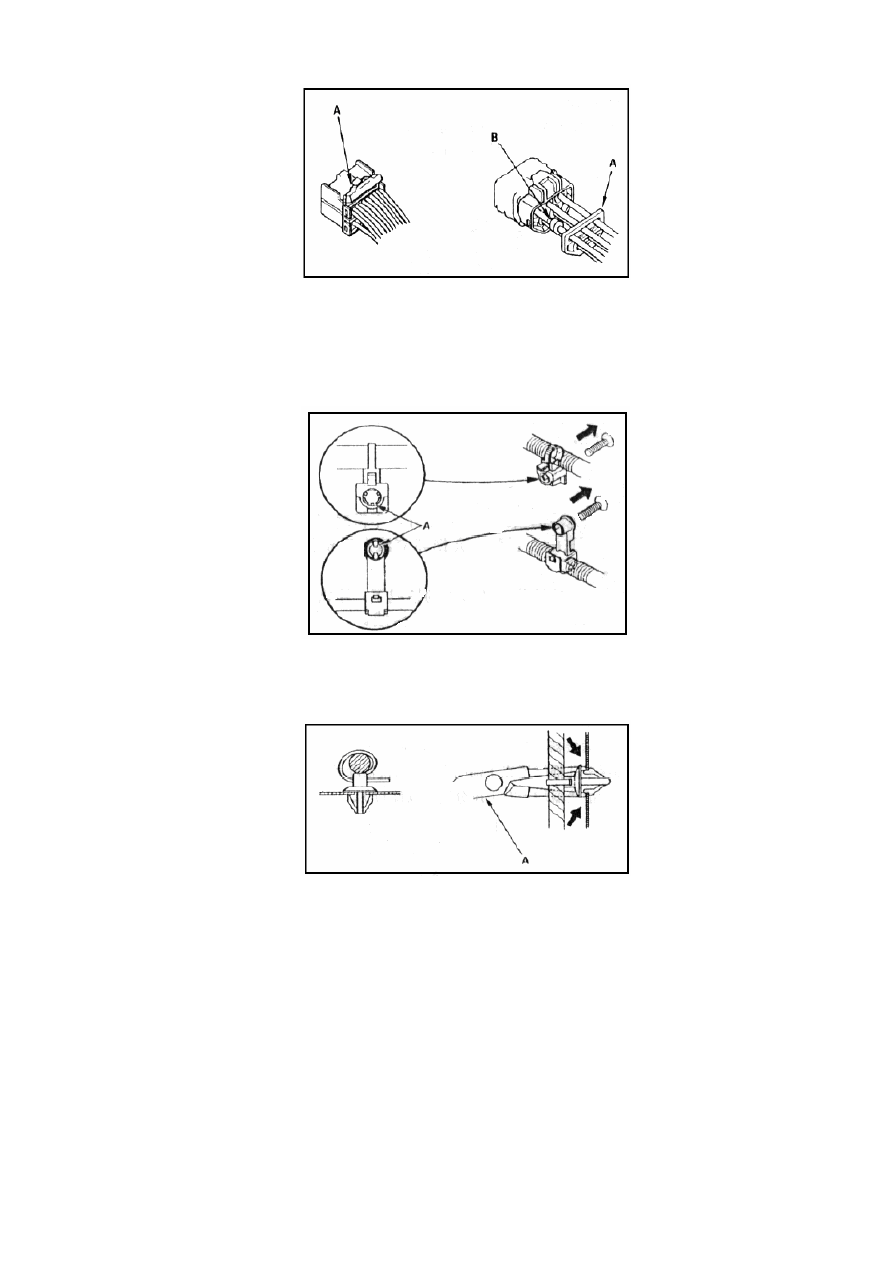

2. Соединить разъем по прямой линии, проверить прочность фиксации.

3. Закрепить провода в заданном положении обвязочной лентой.

4. Аккуратно снять зажим кабеля, не повредить фиксатор зажима (A).

.

5. Подставить пассатижи (A) под зажим и вставить их в отверстие под некоторым углом,
удерживая расширительную пластину и не допуская выпадения зажима.

.

6. После установки проводного зажима убедиться в том, что он не создает помех
функционированию движущихся частей.

7. Прокладывать кабельную шину на удалении от выхлопной трубы и других нагревающихся
частей, острых кромок, мест установки винтов и болтов.

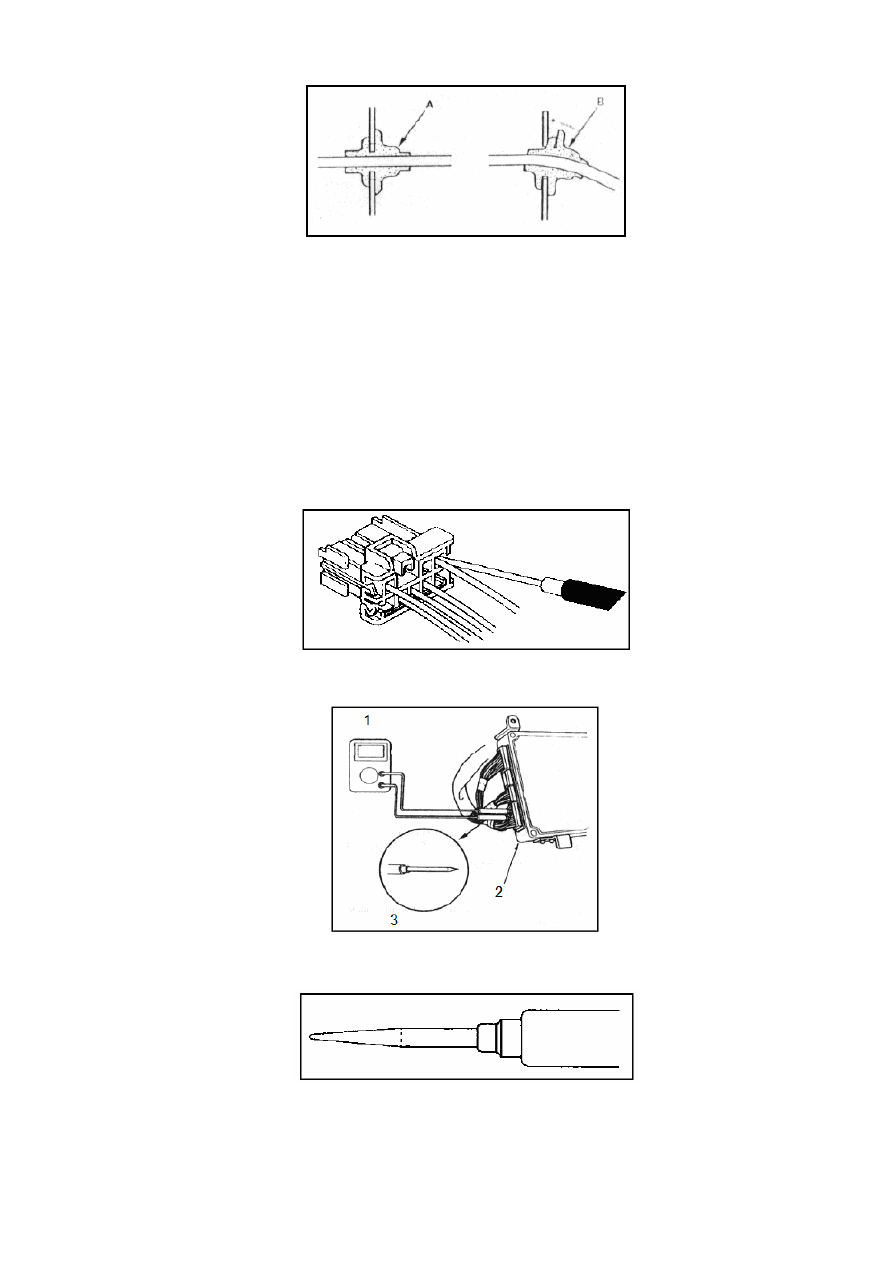

8. При установке резиновой манжеты следить за тем, чтобы она была плотно, без деформации,
вставлена в отверстие и зафиксирована в нем (B).



.



456

.

9. Не устанавливать провода и разъемы с растрескавшейся изоляцией. Такие кабели и разъемы
необходимо заменить новыми деталями, или обмотать растрескавшееся место изоляционной
лентой перед установкой.

10. После установки частей убедиться, что провода кабельной шины не оказались зажатыми
под или между частями.

11. При выполнении проверки электрооборудования выполнять все инструкции настоящего
руководства.

12. Вставлять щуп диагностического прибора в разъем со стороны подводки проводов (за
исключением влагозащищенных разъемов).

.

13. Использовать щупы с коническим концом.

.

1. Цифровой ампервольтомметр. 2. Блок управления. 3. Тестовый щуп с коническим концом.

.

Примечание:

* Повреждение изоляции провода приводит к ухудшению электрической проводимости или
прерывистому нарушению соединения.



.



457

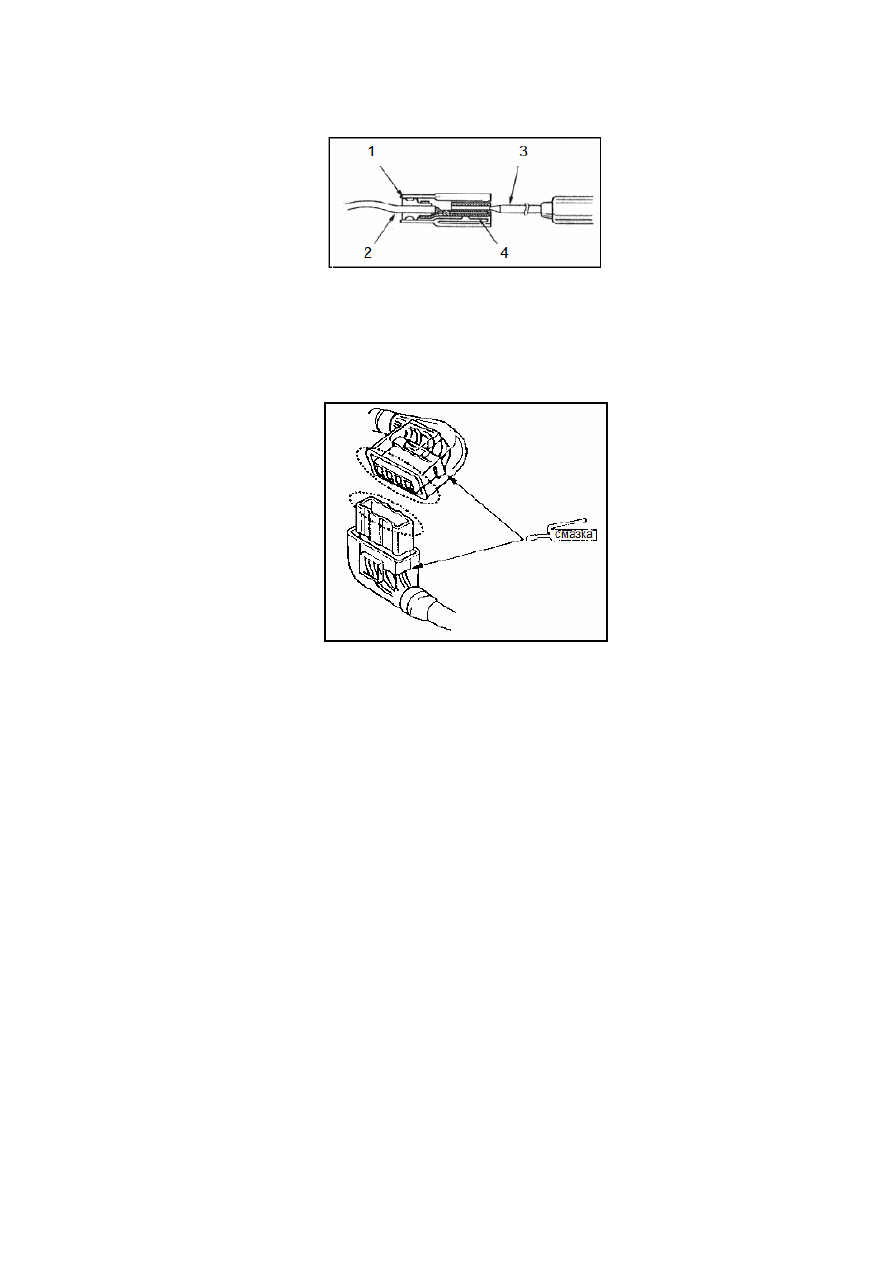

14. При проверке разъема электронного блока управления вставлять щуп диагностического
прибора со стороны подвода проводов до контакта с металлической клеммой.

.

1. Резиновое уплотнение. 2. Кабельная шина. 3. Тестовый щуп. 4. Разъем.

15. Некоторые разъемы с задней стороны заполнены консистентной смазкой, при
обслуживании таких разъемов необходимо добавлять смазку или заменять ее в случае
загрязнения.

.

(4). Поиск и устранение неисправностей системы электрооборудования.

1. Проверка неисправностей.

Включить электропитание всех компонентов в отказавшей цепи, проверить признаки отказа
соответственно описанию клиента. Не снимать и не тестировать компоненты до точного
определения места возникновения неисправности.

2. Теоретический анализ.

Для проверки системы и определения отказавшей цепи необходимо использовать
теоретические знания. Начиная от источника электропитания, последовательно проверить все
компоненты по направлению движения тока до массы, определить принцип работы цепи. Если
произошел одновременный отказ в нескольких цепях, наиболее вероятными причинами его
возникновения являются перегорание плавких предохранителей или пробой на массу. Анализ
причин отказа проводится на основе признаков неисправности и знания принципов
функционирования цепей.

3. Локализация отказа посредством диагностического тестирования цепи.

Выполнить диагностику цепи соответственно процедуре 2. Ключевым залогом успешного
решения проблем является простота и логика процедуры проверки. Прежде всего, необходимо
установить наиболее вероятную причину, которая привела к отказу, затем выполнить
детальную диагностику по принципу «от простого – к сложному».

4. Устранение неисправностей.



.



458

После того, как неисправность точно определена и подтверждена тестированием, выполнить
соответствующий ремонт. В процессе выполнения ремонтных операций применять
специально предназначенный ремонтный инструмент и соблюдать правила техники
безопасности.

5. Подтверждение нормального функционирования цепи.

Включить отремонтированные устройства во всех предусмотренных режимах
функционирования для подтверждения устранения неисправности. Если отказ цепи
произошел вследствие перегорания плавкого предохранителя, необходимо проверить все цепи,
защищенные данным предохранителем. В ходе проверки убедиться в отсутствии вновь
возникших неисправностей и в устранении установленных неисправностей.

(5). Поиск и устранение неисправностей по кодам диагностики.

1. Доставить автомобиль в ремонтные мастерские.

● Зарегистрировать автомобиль для ремонта.

● Помыть автомобиль.

● Зарегистрировать текущее состояние автомобиля.

2. Записать и проанализировать признаки неисправности, указанные владельцем автомобиля.

● Опросить владельца, в чем проявляется отказ, и каким образом он возникает.

3. Подтверждение признаков неисправности и проверка по кодам диагностики.

● Выключить двигатель и измерить электрическое напряжение на выходе аккумулятора.

● Проверить кабельную шину, разъемы и плавкие предохранители.

● Запустить двигатель в нормальном режиме, подтвердить признаки неисправностей и
условия, при которых они возникают, затем проверить коды диагностики неисправностей.

4. Сверить полученные значения по таблице кодов диагностики или таблице признаков
неисправностей.

● Подтвердить результаты проверки, связанные с неисправностью системы и компоненты по
таблице кодов диагностики или таблице признаков неисправностей согласно фактическим
кодам и проявлениям отказа.

5. Проверка цепи.

● Более подробно проанализировать причины отказа в ходе проверки цепи.

6. Ремонт.

● Выполнить ремонт поврежденной системы или компонентов.

7. Подтверждение.

● Подтвердить устранение неисправности моделированием условий возникновения отказа.

8. Регистрация данных ремонта.

● Документально зафиксировать процедуру и результаты проведенного обслуживания.
