Автомобили BYD F3 и F3R. Руководство - часть 119



.



459

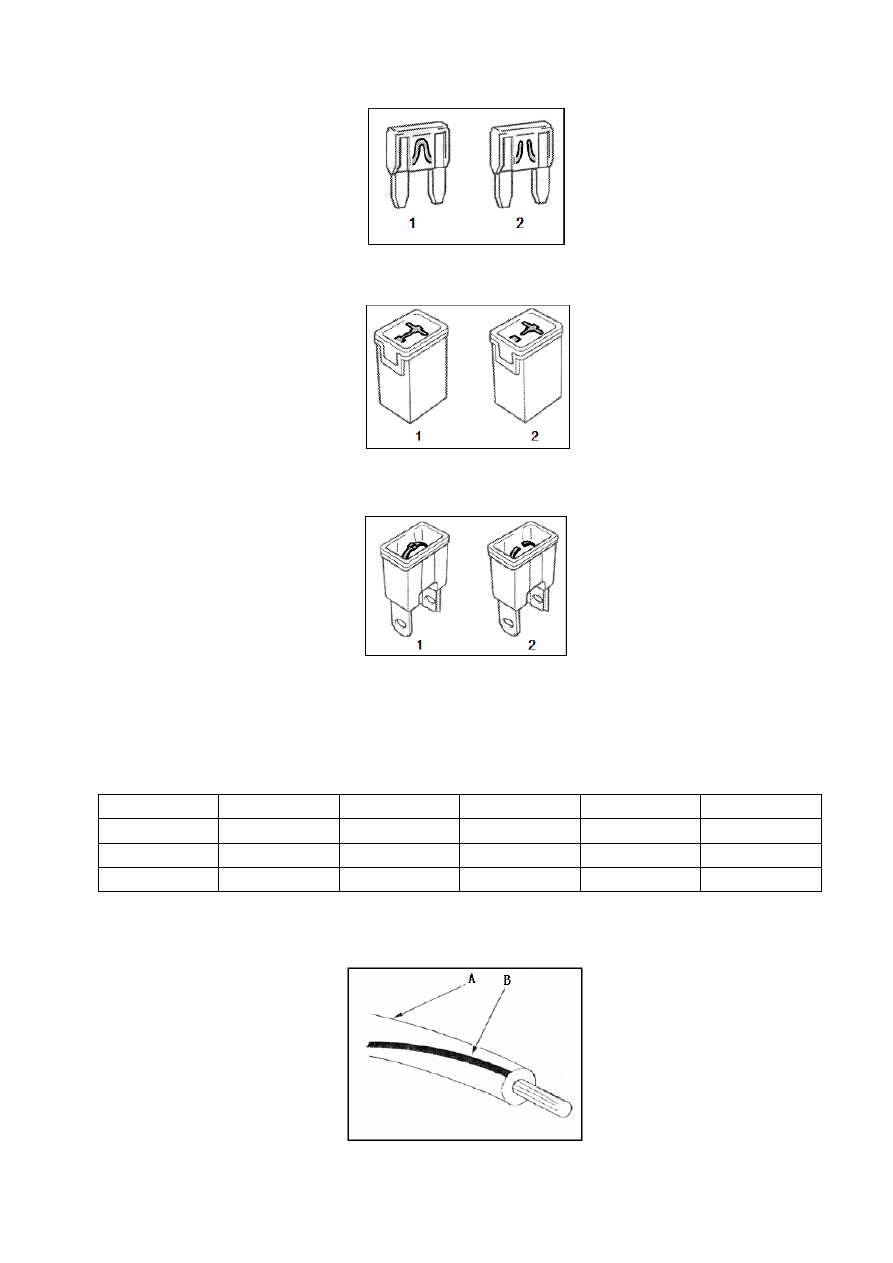

(6). Проверка и замена плавких предохранителей.



Тип A (плоский).

1. Нормальный. 2. Перегоревший.



Тип B (вставка).

1. Нормальный. 2. Перегоревший.

.

Тип C (стяжной).

1. Нормальный. 2. Перегоревший.

(7). Цвета проводов.

1. В следующей таблице перечислены обозначения цветов проводов.

Обозначение

W

B

R

G

L

Цвет

Белый

Черный

Красный

Зеленый

Синий

O

Br

Y

Gr

P

V

Оранжевый

Коричневый

Желтый

Серый

Розовый

Фиолетовый


2. Двухцветные провода обозначены следующим образом: A – основной цвет, B –
дополнительный цвет.

.



.



460

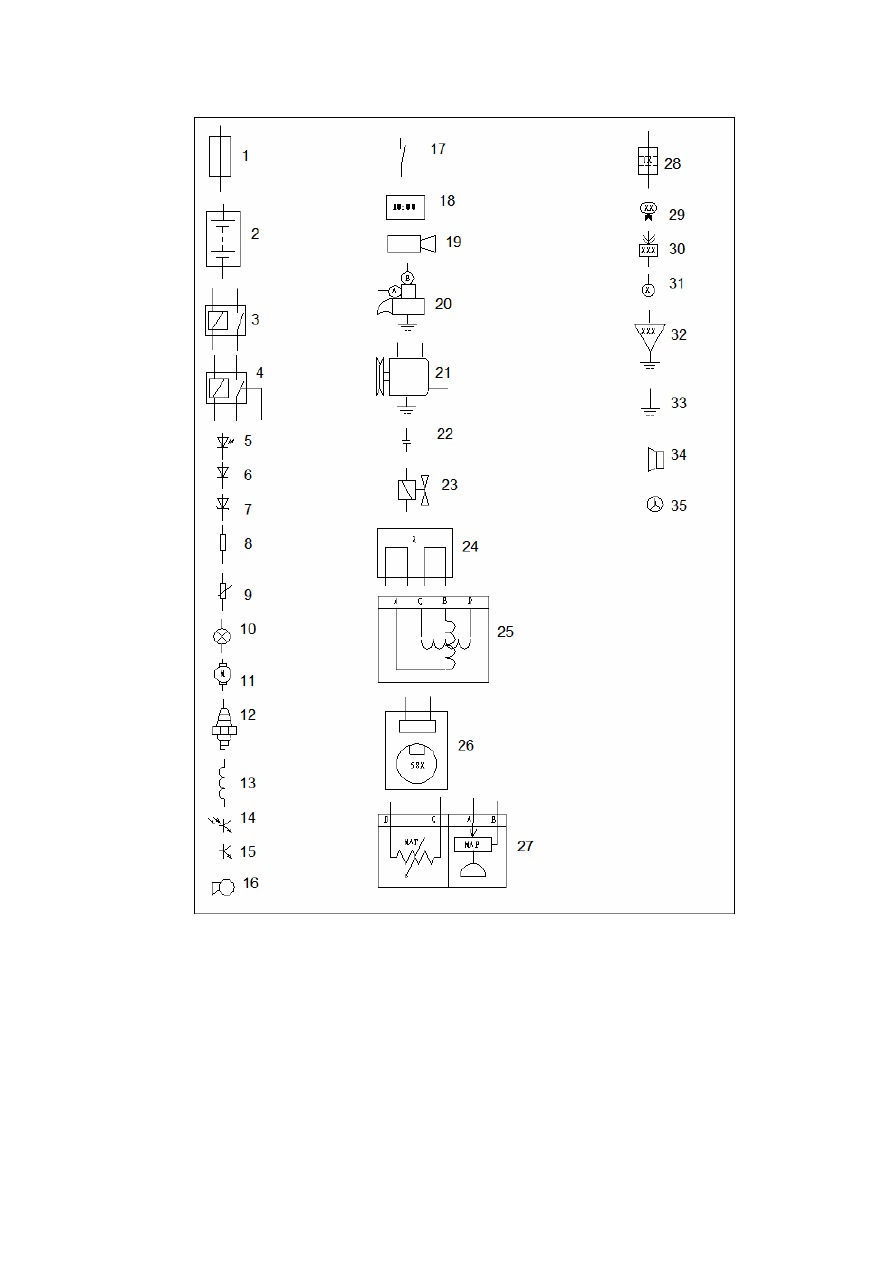

(8). Обозначения на принципиальных схемах.

.

1. Плавкий предохранитель. 2. Аккумулятор. 3. Реле 1. 4. Реле 2. 5. Светодиод. 6. Диод. 7. Зонированный диод.

8. Сопротивление. 9. Переменное сопротивление. 10. Лампа. 11. Электропривод. 12. Свеча зажигания.

13. Индуктивная обмотка. 14. Аудион на фотосопротивлении. 15. Аудион. 16. Звуковой сигнал. 17. Размыкатель.

18. Часы. 19. Прикуриватель. 20. Стартер. 21. Генератор переменного тока. 22. Конденсатор.

23. Электромагнитный клапан. 24. Датчик кислорода. 25. Шаговый электропривод. 26. Датчик углового

положения коленчатого вала. 27. Датчик температуры и давления воздуха на впуске. 28. Разъем. 29. Разъем 1.

30. Разъем 2. 31. Контакт разъема. 32. Проводное заземление. 33. Заземление. 34. Динамик. 35. Инидкатор.



.



461

Раздел 1. Комбинированный блок приборов.

1.1. Описание.

.

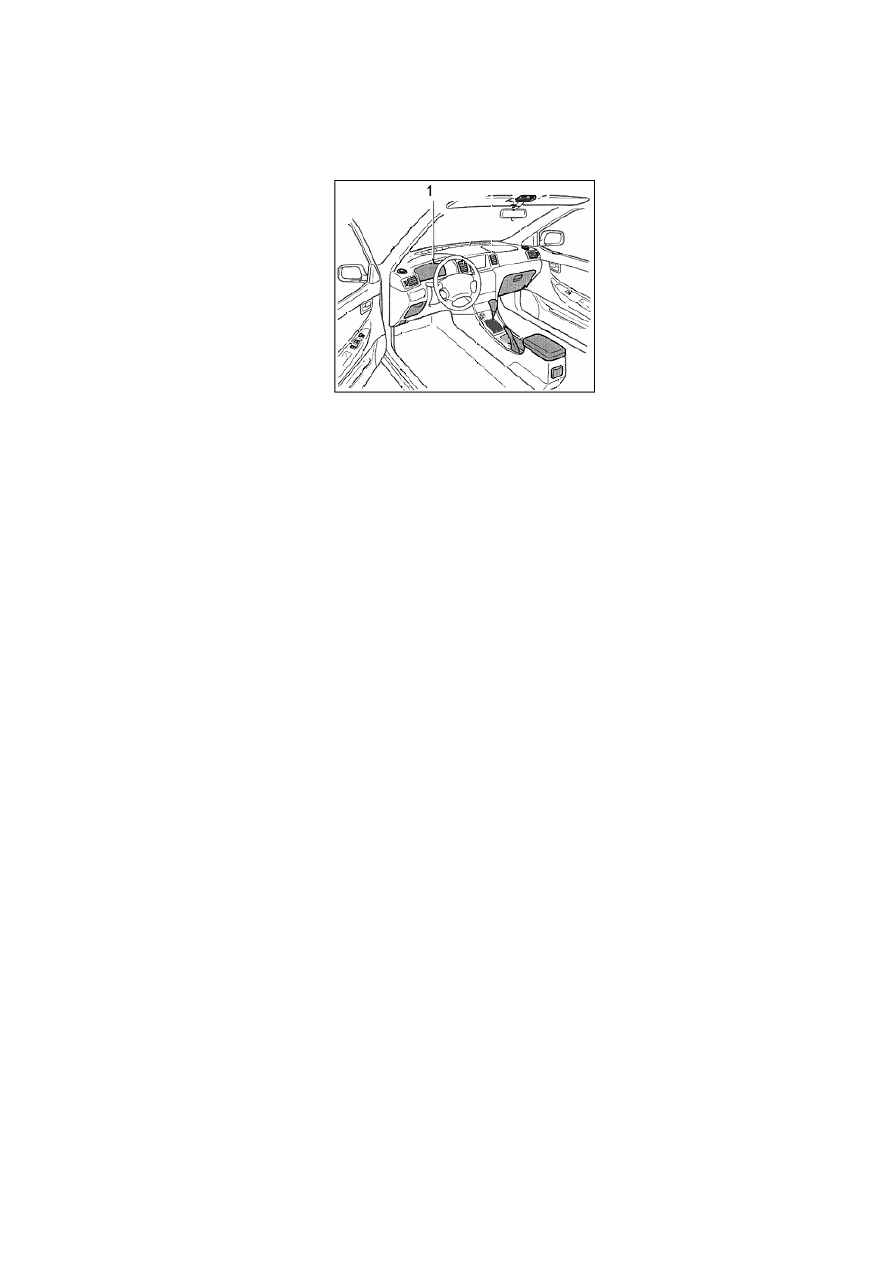

1. Комбинированный блок приборов.

Комбинированный блок приборов представляет собой интегрированный набор механических
и электронных устройств, расположен над рулевой колонкой перед водителем и состоит из
монтажных компонентов, электрических соединений и других частей. Все цепи
комбинированного блока приборов подключены к однопроволочной кабельной шине,
подведенной через разъем с задней стороны кожуха блока приборов. Все приборы и
индикаторы установлены под прозрачным пластмассовым стеклом и четко просматриваются
на фоне передней панели блока приборов. Под прозрачным стеклом находится крышка и
панель комбинированного блока приборов. Крышка также выполняет функцию световой
заслонки, не допуская попадания прямых лучей на поверхность приборов и их отражение в
лицо водителя. Панель и шкала каждого прибора имеют многослойную конструкцию, по
центру панели имеют два круглых проема, в которых установлены два основных прибора
(тахометр и спидометр); с правой стороны круглого проема расположены два небольших
круглых отверстия, в которых установлены мелкие приборы (индикатор температуры
охлаждающей жидкости, индикатор уровня топлива); под спидометром расположен
светодиодный дисплей счетчиков пробега. Комбинированный блок приборов также выполняет
функцию звуковой аварийной сигнализации. Затемненная видимая поверхность панели и
шкалы приборов имеет многослойную структуру, поверхностный слой полупрозрачный,
слегка затемнен, чтобы водителя не вводили в заблуждение невключенные индикаторы,
которые установлены под панелью, а так как этот слой полупрозрачный, индикаторы
становятся хорошо заметными после включения. Нижний слой непрозрачный, благодаря чему
свет индикаторов, установленных позади панели, виден только через специальные проемы в
панели и шкале. Условные обозначения и цифры выполнены из полупрозрачного материала и
подсвечиваются с задней стороны; в то время как указатели приборов белого цвета имеют
внутреннюю подсветку. По центру нижней кромки стекла панели блока приборов установлена
небольшая кнопка управления счетчиками пробега, которая выступает через отверстие в
стекле. В установленном на данном автомобиле комбинированном блоке приборов
применяется интегрированная цепь управления информацией, передаваемой сетью приборов
и индикаторов по шине данных PCI, некоторые функции при этом реализуются
непосредственным вводом. Данный комбинированный блок приборов включает четыре
прибора воспроизведения характеристик:

● Указатель температуры жидкости в системе охлаждения.



.



462

● Указатель уровня топлива.

● Спидометр.

● Тахометр.

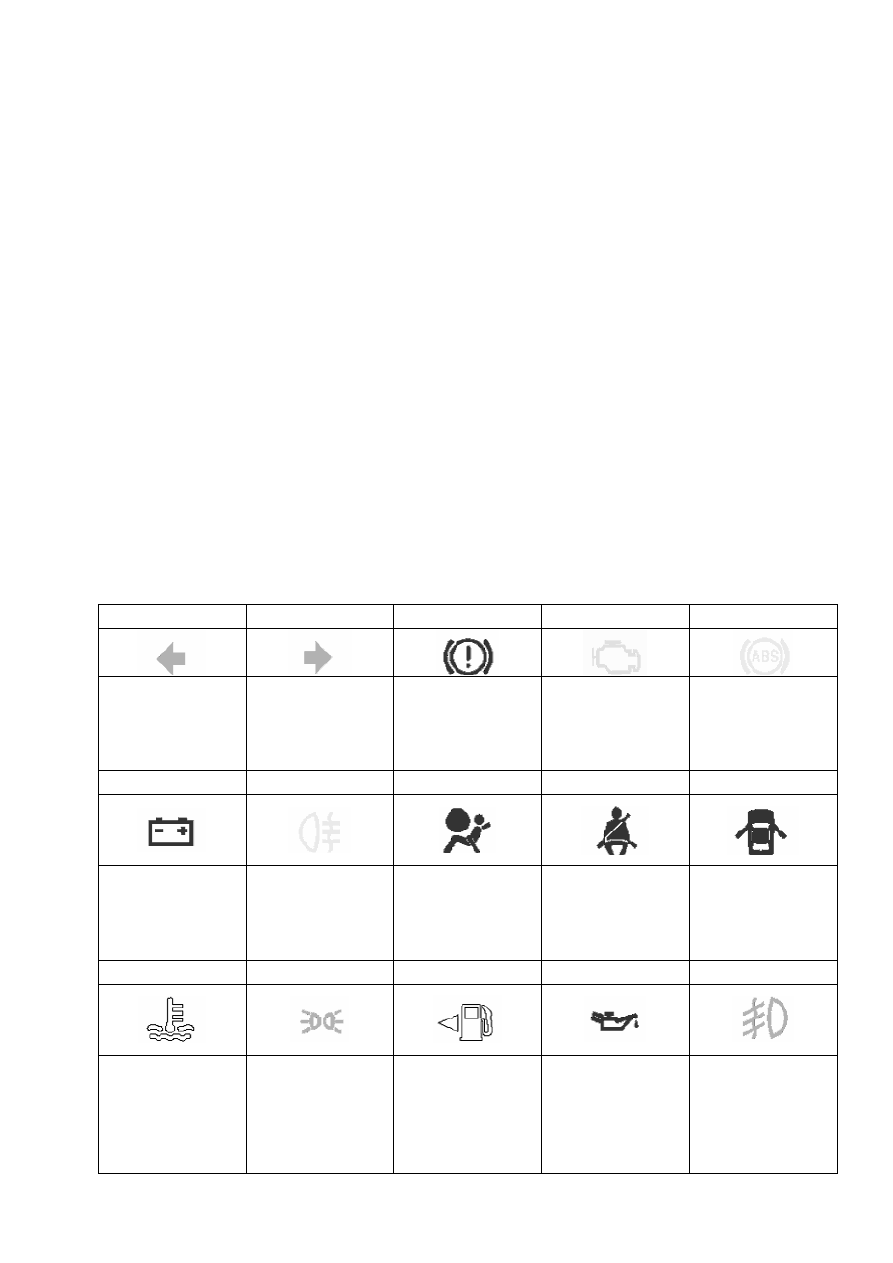

Блок также включает следующие индикаторы:

● Аварийный индикатор системы подушек безопасности.

● Аварийный индикатор антиблокировочной тормозной системы.

● Индикатор тормоза.

● Индикатор включения передних противотуманных фар.

● Индикатор включения задних противотуманных фар.

● Индикатор дальнего света фар.

● Индикатор включения малых огней.

● Аварийный индикатор низкого давления моторного масла.

● Аварийный индикатор отказа в системе двигателя.

● Индикатор разрядки аккумулятора.

● Индикатор рулевого управления.

● Аварийный индикатор низкого уровня топлива.

● Индикатор отстегнутого ремня безопасности.

● Индикатор открытой двери.

1

2

3

4

5











Индикатор сигнала

левого поворота

Индикатор сигнала

правого поворота

Индикатор тормоза

Аварийный

индикатор отказа в

системе двигателя

Аварийный

инидкатор

антиблокировочной

тормозной системы

6

7

8

9

10











Индикатор разрядки

аккумулятора

Индикатор

включения задних

противотуманных

фар

Аварийный

индикатор системы

подушек

безопасности

Индикатор

отстегнутого ремня

безопасности

Индикатор

открытой двери

11

12

13

14

15











Инидкатор

температуры

жидкости в системе

охлаждения

Индикатор

включения малых

огней

Инидкатор уровня

топлива

Аварийный

индикатор низкого

давления моторного

масла

Индикатор

включения

передних

противотуманных

фар
