427



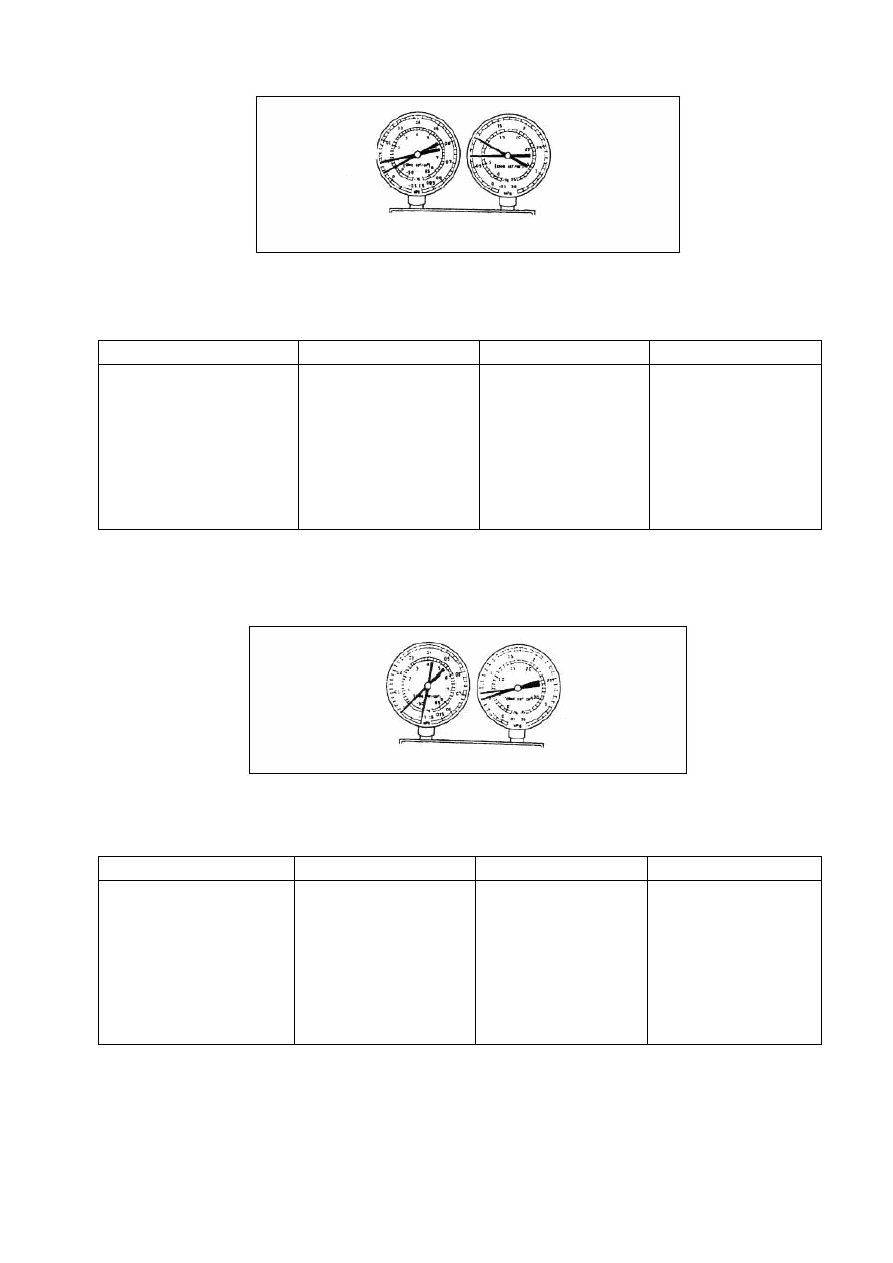

Рисунок 8-5-3.

Состояние: система функционирует неэффективно.

Признаки

Причины

Диагностика

Способы устранения

  (1). Недостаточное

давление, как в магистрали

высокого, так и в

магистрали низкого

давления.

  (2). Недостаточно

эффективное охлаждение.

Утечка газа или

недостаточное

количество хладагента в

системе

кондиционирования.

Недостаточное

количество хладагента.

Утечка хладагента.

  (1). Проверить наличие

газовой утечки, при

необходимости

выполнить ремонт.

  (2). Долить

необходимое

количество хладагента.

Таблица 8-5-2.

  (d). Недостаточно интенсивная циркуляция хладагента. Соответствующие данные показаны
на рисунке 8-5-4 и приведены в таблице 8-5-3.



Рисунок 8-5-4.

Состояние: система кондиционирования работает неэффективно.

Признаки

Причины

Диагностика

Способы устранения

Недостаточное давление,

как в магистрали высокого,

так и в магистрали низкого

давления.

Намерзание на трубке от

конденсатора к блоку

кондиционера.

Поток хладагента

заблокирован

скопившейся в

приемнике грязью.

Засор в приемнике.

Заменить конденсатор.

Таблица 8-5-3.

  (e). Хладагент не циркулирует. Соответствующие данные показаны на рисунке 8-5-5 и
приведены в таблице 8-5-4.



428



Рисунок 8-5-5.

Состояние: система не работает (иногда может включаться).

Признаки

Причины

Диагностика

Способы устранения

  (1). В магистрали низкого

давления показано давление

вакуума, в магистрали

высокого давления –

слишком низкое измеренное

давление.

  (2). Иней и конденсат

образуются на трубках перед

и после приемника

осушителя или

расширительного клапана.

  (1). Поток хладагента в

системе заблокирован

грязью или влагой.

  (2). Интенсивность потока

хладагента снижена в

результате утечки газа.

Хладагент не

циркулирует.

  (1). Проверить

расширительный клапан, при

необходимости заменить.

  (2). Продуть расширительный

клапан сжатым воздухом,

очистив его от грязи.

  (3). Стравить воздух и долить

необходимое количество

хладагента.

Таблица 8-5-4.

  (f). Слишком большое количество хладагента или недостаточно эффективное охлаждение
конденсатора. Соответствующие данные показаны на рисунке 8-5-6 и приведены в таблице
8-5-5.



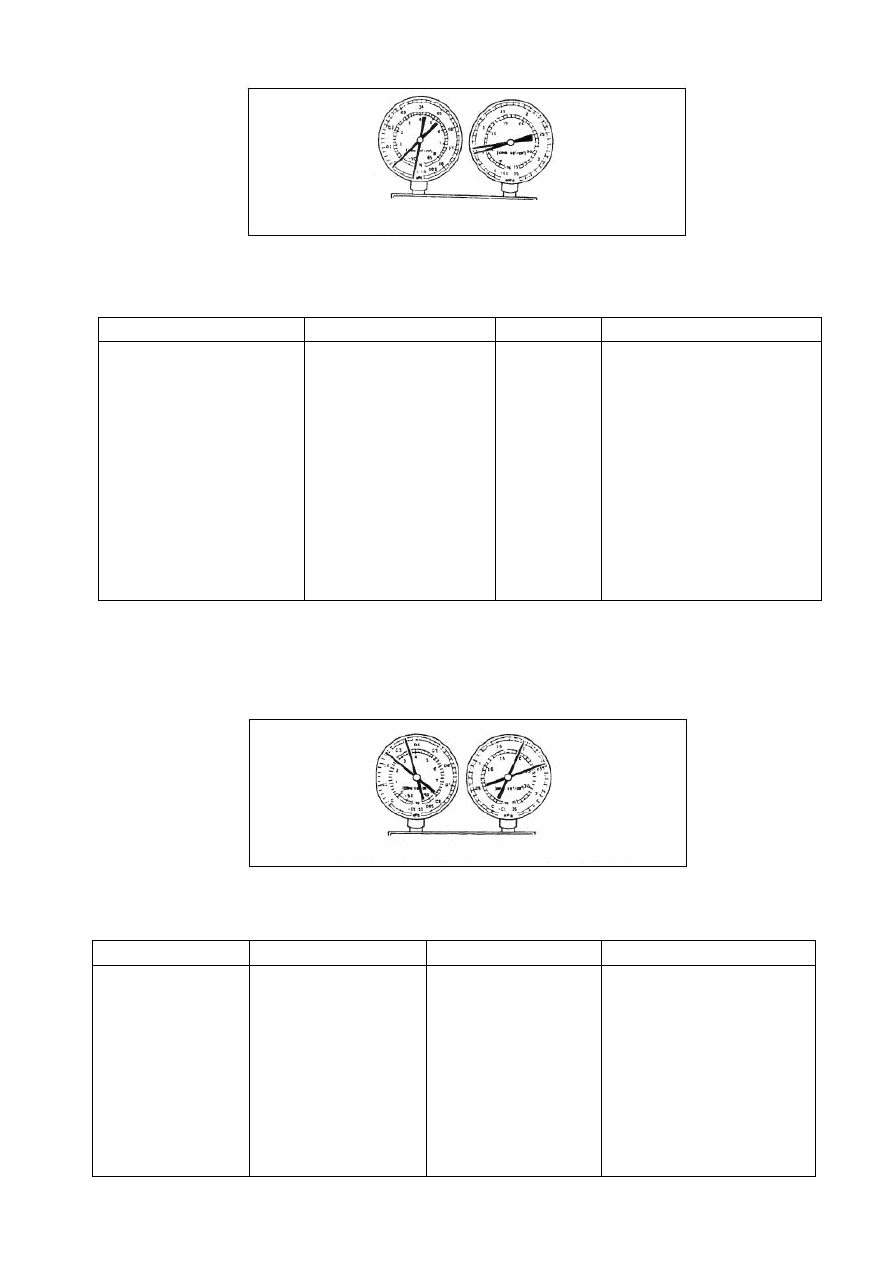

Рисунок 8-5-6.

Состояние: система функционирует неэффективно.

Признаки

Причины

Диагностика

Способы устранения

  (1). Слишком

высокое давление,

как в магистрали

высокого, так и в

магистрали низкого

давления.

  (1). Снижение

эффективности

охлаждения.

  (2). Недостаточно

эффективное

охлаждение

кондиционера.

  (1). Снижение

эффективности

охлаждения.

  (2). Слишком большое

количество хладагента в

системе.

  (1). Почистить конденсатор.

  (2). Проверить состояние и

функционирование

вентилятора и электропривода.

  (3). Если результаты проверки

по пунктам (1) и (2)

нормальные, проверить и

отрегулировать количество

хладагента в системе.

Таблица 8-5-5.



429

  (g). В систему кондиционирования попал воздух. Соответствующие данные показаны на
рисунке 8-5-7 и приведены в таблице 8-5-6.



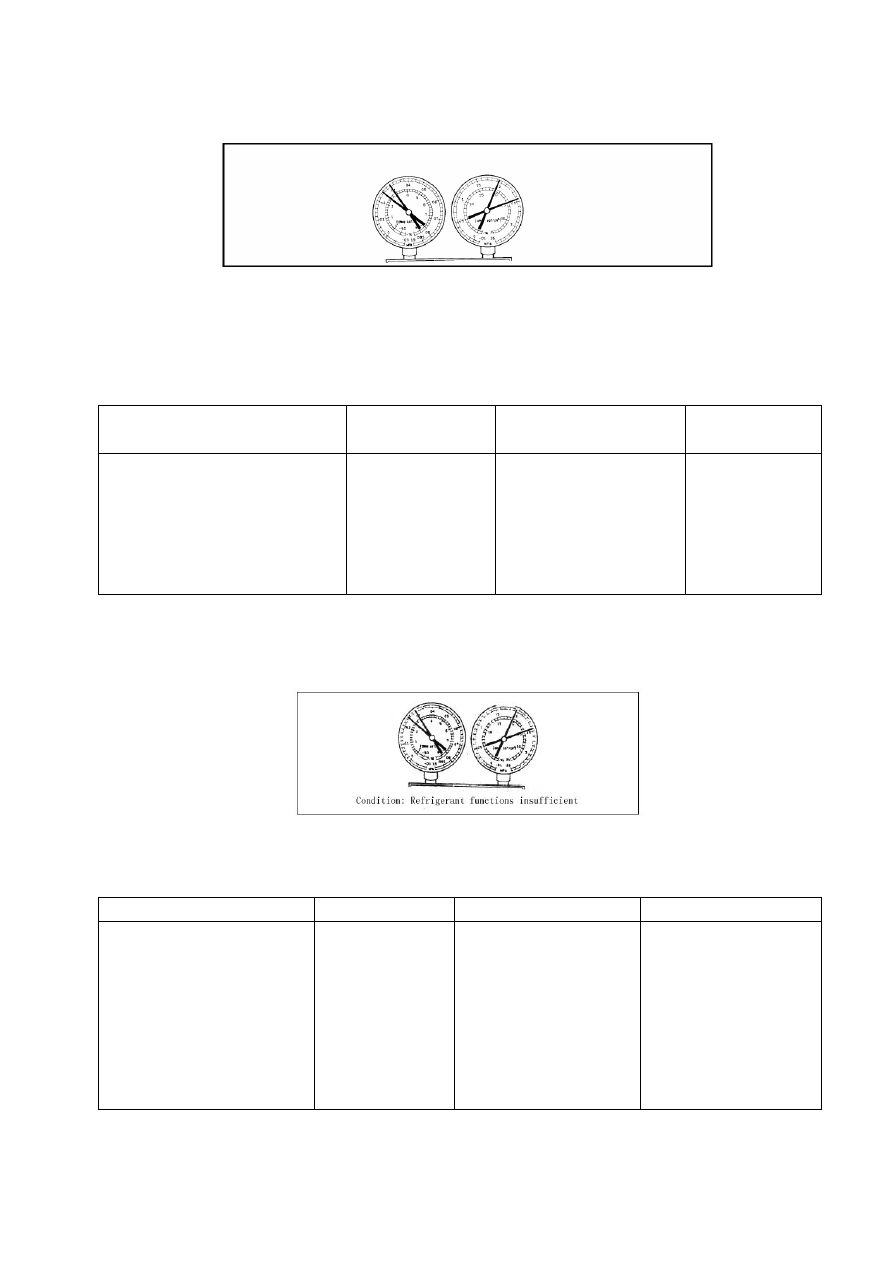

Рисунок 8-5-7.

Состояние: система охлаждения не работает.

Примечание: такие показания приборов наблюдаются в случае, если система не была
вакуумирована после открывания для заправки хладагентом.

Признаки

Причины

Диагностика

Способы

устранения

  (1). Слишком высокое давление,

как в магистрали высокого, так и в

магистрали низкого давления.

  (2). Сильно нагреваются трубки

магистрали низкого давления, что

заметно при касании.

В систему

кондиционирования

попал воздух.

  (1). В систему

кондиционирования попал

воздух.

  (2). Недостаточно

эффективное

вакуумирование системы.

Стравить воздух и

долить хладагент.

Таблица 8-5-6.

  (h). Ненормально функционирует расширительный клапан. Соответствующие данные
показаны на рисунке 8-5-8 и приведены в таблице 8-5-7.



Рисунок 8-5-8.

Состояние: неэффективное охлаждение.

Признаки

Причины

Диагностика

Способы устранения

  (1). Слишком высокое

давление, как в магистрали

высокого, так и в магистрали

низкого давления.

  (2). Намерзание или большое

количество конденсата на

трубках магистрали низкого

давления.

Отказ

расширительного

клапана.

  (1). Слишком большое

количество хладагента в

магистрали низкого

давления.

  (2). Расширительный

клапан открывается на

слишком большую

величину.

Проверить

расширительный клапан,

при необходимости

заменить.

Таблица 8-5-7.







430

  (i). Недостаточное сжатие в компрессоре. Соответствующие данные показаны на рисунке
8-5-9 и приведены в таблице 8-5-8.



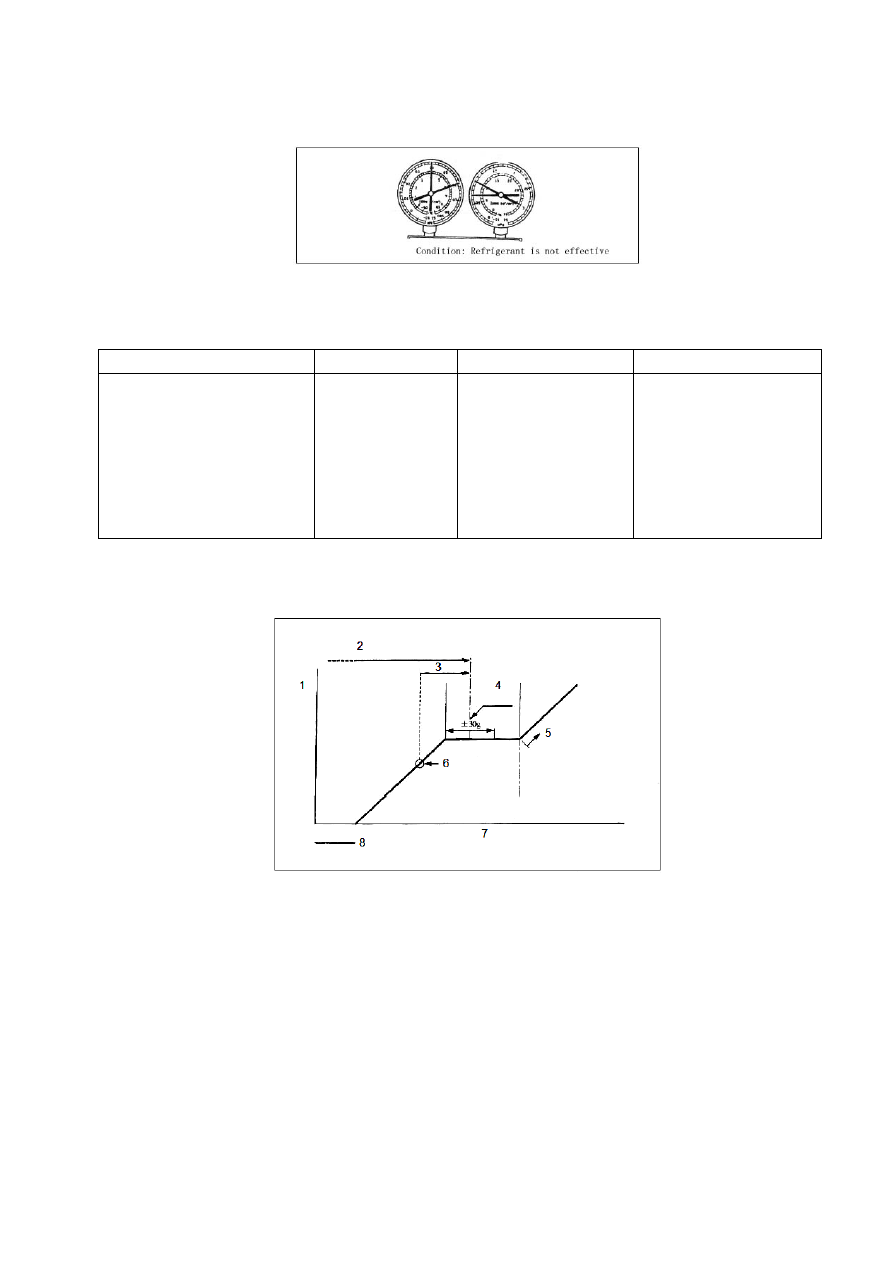

Рисунок 8-5-9.

Состояние: недостаточно эффективное охлаждение.

Признаки

Причины

Диагностика

Способы устранения

  (1). Слишком высокое

давление, как в магистрали

высокого, так и в магистрали

низкого давления.

  (2). Слишком низкое давление

в магистрали высокого

давления.

  (1). Утечка в

компрессоре.

  (2). Повреждение

компрессора.

  (1). Повреждение

компрессора.

  (2). Утечка через

поврежденный клапан

или через поврежденные

скользящие детали.

Отремонтировать или

заменить компрессор.

Таблица 8-5-8.

3. Заправка хладагентом.



Рисунок 8-5-10.

1. Магистраль высокого давления. 2. Объем заправки. 3. Заправка 100 г. 4. Нормальное количество.

5. Слишком много. 6. Точка исчезновения пузырьков. 7. Количество хладагента. 8. Система охлаждения.

1). Спустить хладагент из системы.

  (1). Включить выключатель кондиционера.

  (2). Дать кондиционеру поработать 5-6 минут при частоте вращения двигателя
приблизительно 1000 об/мин.

  (3). Выключить двигатель.

  (4). Слить хладагент из системы.

2). Заправить систему хладагентом.
