307

10). Установить колесный тормозной цилиндр заднего дискового тормоза.

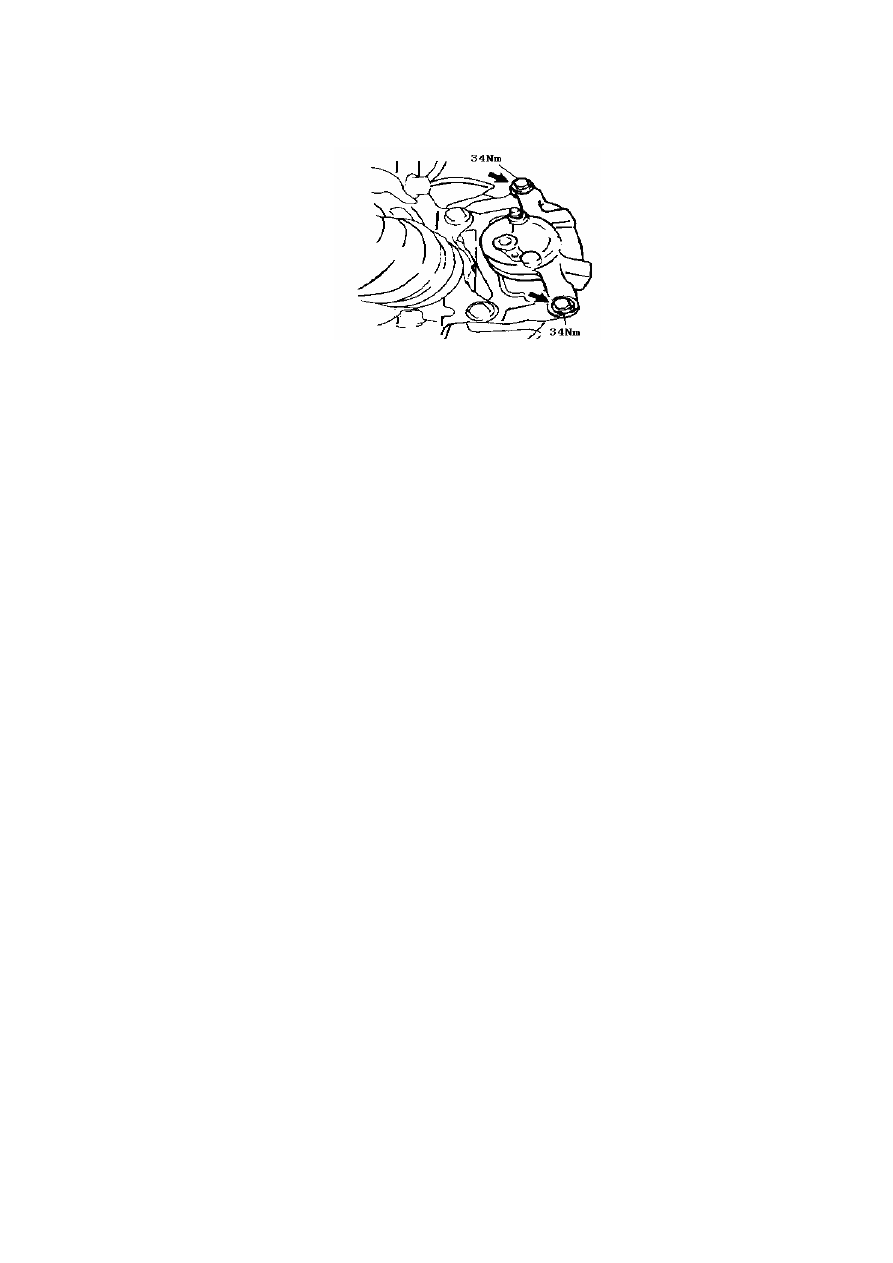

  (1). Прикрепить цилиндр заднего дискового тормоза двумя болтами, как показано на
рисунке 3-32. Момент затяжки составляет 34 Н*м.



Рисунок 3-32.

  (2). Установить новую трубку с шайбой, прикрепить их болтом с моментом затяжки 30 Н*м.
Примечание: плотно вставить трубку в отверстие колесного тормозного цилиндра.

11). Долить тормозную жидкость в бачок.

12). Стравить воздух из колесного тормозного цилиндра.

13). Стравить воздух из гидравлической тормозной магистрали.

14). Проверить уровень тормозной жидкости в бачке.

15). Проверить наличие признаков утечки тормозной жидкости.

16). Установить заднее колесо, закрутить гайки до момента затяжки 103 Н*м.

4. Ремонт стояночной тормозной системы.

1. Поиск и устранение неисправностей.

Неисправности тормозной системы и их причины перечислены в таблице 3-2, номера в
таблице упорядочены соответственно наиболее вероятной последовательности
возникновения отказов и выполнения проверки частей, которые следует заменять в случае
необходимости.

Таблица 3-2.

Признаки

Возможные причины

Прихватывание тормоза


1). Величина хода рычага стояночного тормоза (неправильная регулировка).
2). Трос стояночного тормоза (заблокирован).
3). Зазор колодки рычага стояночного тормоза (неправильная регулировка).
4). Фрикционные накладки стояночного тормоза (образование трещин и
деформация).
5). Возвратная или натяжная пружина (повреждение).











308

2. Регулировка.

1). Снять заднее колесо.

2). Отрегулировать зазор тормозной колодки.

3). Установить заднее колесо, закрутить гайки до момента затяжки 103 Н*м.

4). Проверить величину хода рычага стояночного тормоза. Затянуть рычаг стояночного
тормоза и сосчитать количество щелчков до полной затяжки. Стандартная величина хода
рычага при затяжке с усилием 196 Н соответствует 6-9 щелчкам.

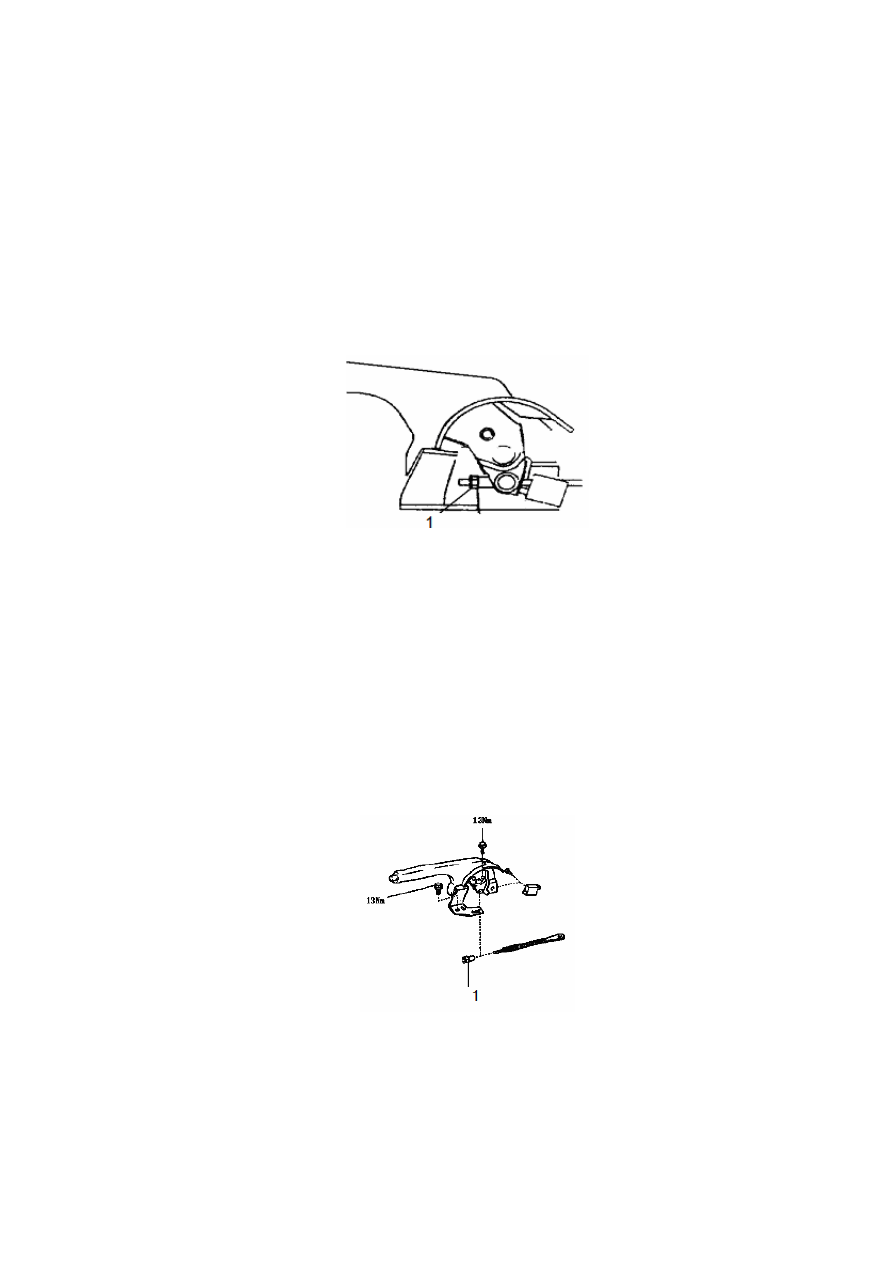

5). Отрегулировать величину хода рычага стояночного тормоза, как показано на рисунке 3-33.



Рисунок 3-33.

1. Регулировочная гайка.

  (1). Снять крышку вещевого ящика.
  (2). Поворачивая регулировочную гайку троса 1#, отрегулировать величину хода рычага до
стандартного диапазона.
  (3). Установить крышку вещевого ящика.

3. Рычаг стояночного тормоза в сборе.

Порядок разборки показан на рисунке 3-24.



Рисунок 3-34.

1. Регулировочная гайка 1.

  (1). Разборка.

1). Снять панель управления.



309

2). Снять щиток вещевого ящика.

3). Снять рычаг.

4). Снять крышку отверстия вещевого ящика.

5). Отсоединить трос от регулировочной гайки 1#.

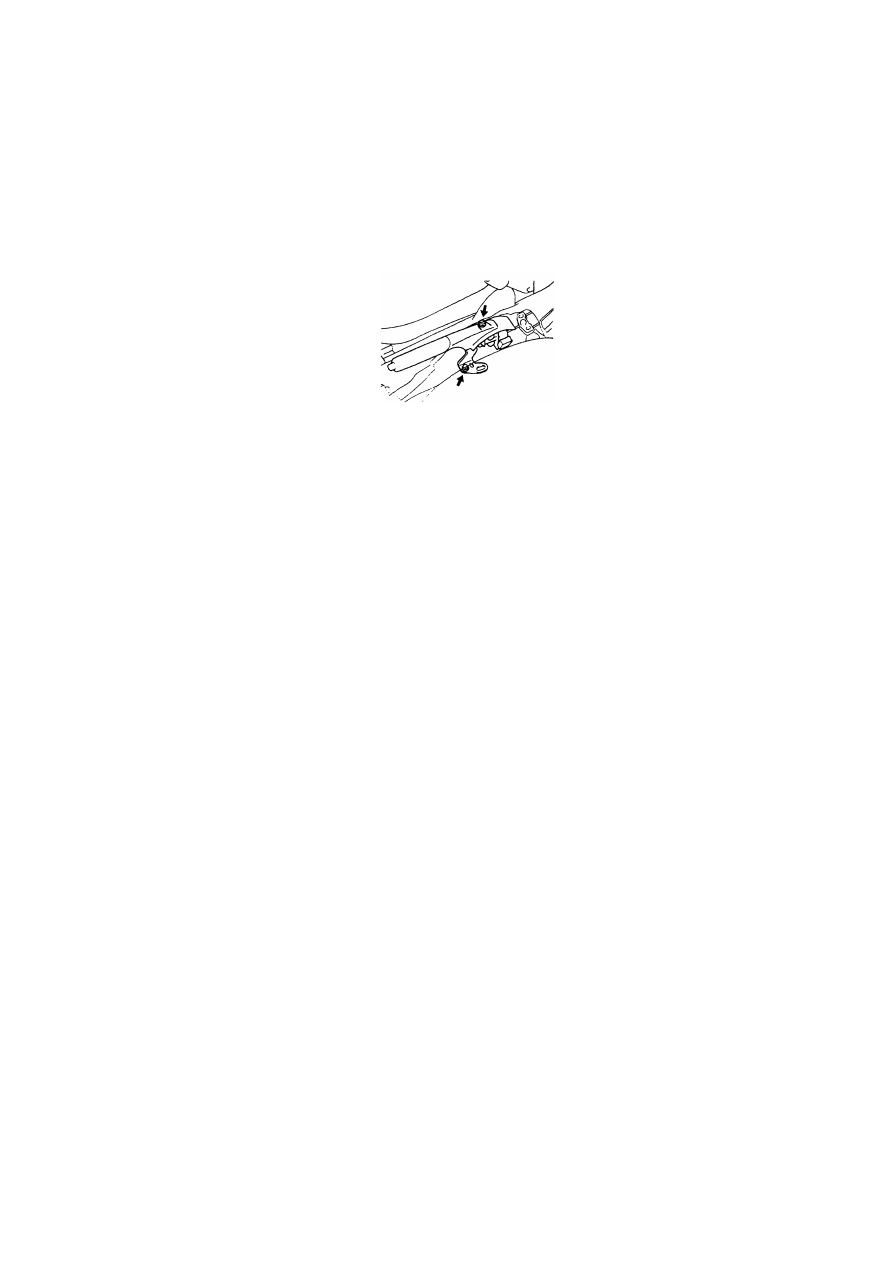

6). Снять рычаг стояночного тормоза в сборе, как показано на рисунке 3-35.



Рисунок 3-35.

  (1). Отсоединить разъем выключателя на рычаге стояночного тормоза.
  (2). Снять рычаг стояночного тормоза, открутив два болта.

7). Открутить винт и снять выключатель с рычага стояночного тормоза.

  (2). Установка.

1). Установить выключатель на рычаг стояночного тормоза.

2). Прикрепить выключатель винтом.

  (1). Вставить трос стояночного тормоза в рычаг и закрутить регулировочную гайку 1# троса
стояночного тормоза.
  (2). Прикрепить рычаг стояночного тормоза двумя болтами с моментом затяжки 13 Н*м.
  (3). Соединить разъем выключателя индикатора стояночного тормоза.

3). Установить задний блок вещевого ящика.

4). Установить крышку заднего отверстия вещевого ящика.

5). Установить ручку.

6). Установить щиток вещевого ящика.

7). Установить панель управления.

8). Проверить величину хода рычага стояночного тормоза.

9). Отрегулировать величину хода рычага стояночного тормоза.









310

4. Порядок разборки частей показан на рисунке 3-36.



Рисунок 3-36.

  (1). Разборка.

Снять часть троса стояночного тормоза 2# таким же образом, как с правой стороны.

1). Снять панель управления.

2). Снять щиток вещевого ящика.

3). Снять рычаг.

4). Снять крышку вещевого ящика.

5). Снять задний блок вещевого ящика.

6). Открутить и снять регулировочную гайку троса 1#.

7). Снять трос с переднего участка пола, открутив два болта.

8). Снять переднюю секцию выхлопной трубы.

9). Снять теплоизолятор 2# переднего пола, открутив два болта.

10). Снять часть троса 3# стояночного тормоза.

  (1). Снять часть троса 3# стояночного тормоза с кузова автомобиля, открутив четыре болта.
  (2). Отсоединить часть троса 3# от балансира стояночного тормоза.

11). Снять заднее колесо.

12). Снять тормозной диск в сборе.

13). Снять тормозную колодку.

14). Снять тягу автоматической регулировки левого заднего тормоза.

15). Снять заднюю тормозную колодку.

16). Снять часть троса 3# стояночного тормоза с пола, открутив болт, как показано на рисунке
3-37.
