299

  (1). Накрыть колесный тормозной цилиндр куском ветоши.

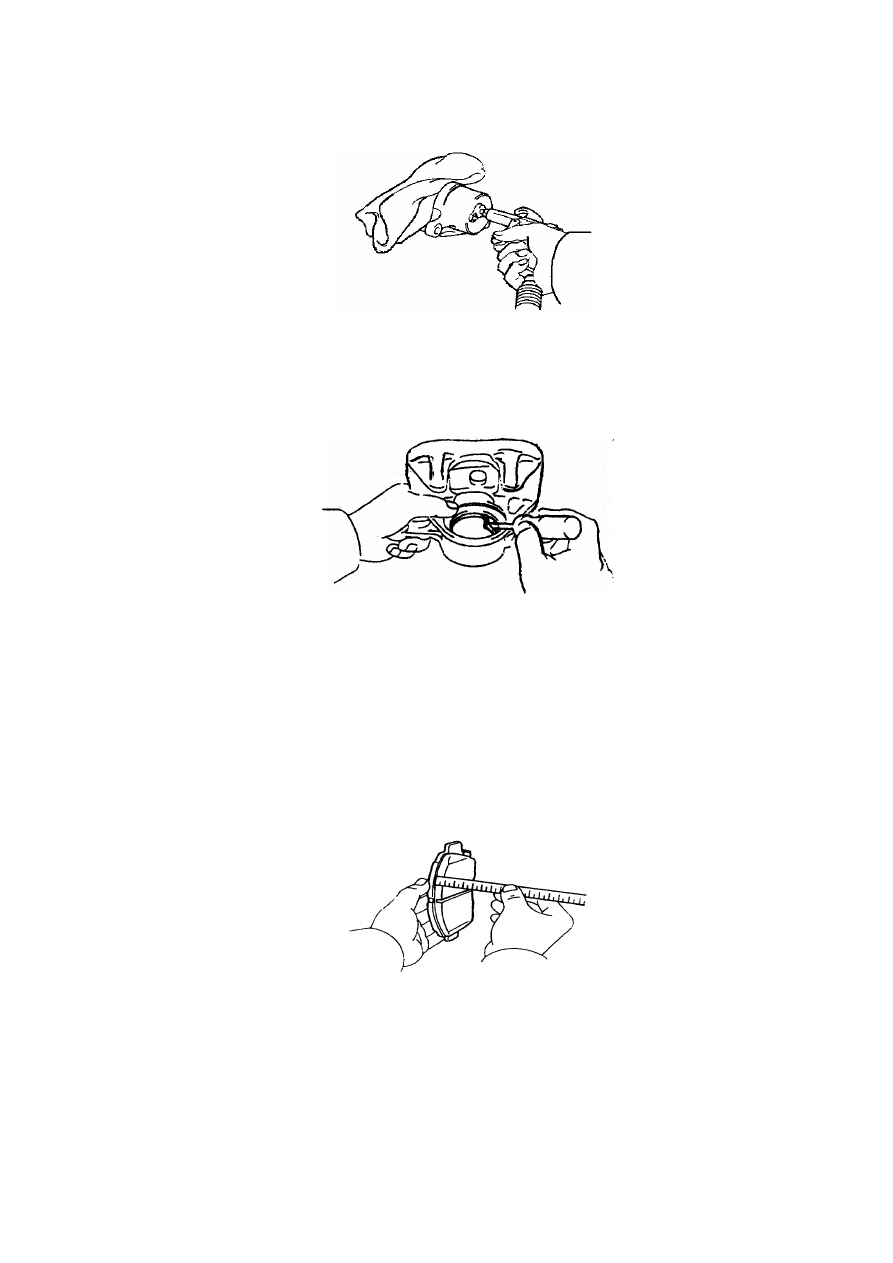

  (2). Выдуть поршень из колесного тормозного цилиндра сжатым воздухом, как показано на
рисунке 3-16. Примечание: не держать палец перед поршнем в процессе продувки сжатым
воздухом. Не проливать тормозную жидкость.



Рисунок 3-16.

12). Снять сальник поршня. Вынуть сальник из колесного тормозного цилиндра с помощью
отвертки, как показано на рисунке 3-17.



Рисунок 3-17.

2. Проверка.

1). Проверить колесный тормозной цилиндр и поршень.

2). Измерить толщину тормозных накладок. Измерить толщину фрикционной накладки с
помощью линейки, как показано на рисунке 3-18. Стандартная толщина составляет 11,0 мм.
Минимальная толщина составляет 1,0 мм.



Рисунок 3-18.

3). Проверить стальную пластину индикатора износа переднего тормозного диска. Проверить
степень износа и упругость пластины, отсутствие деформации и трещин. Очистить от грязи,
ржавчины и т.п.

4). Проверить толщину тормозного диска. Измерить толщину тормозного диска с помощью
микрометра. Стандартная толщина переднего тормозного диска составляет 25,0 мм.
Минимальная толщина составляет 23,0 мм.



300

5). Снять передний тормозной диск.

  (1). Нанести метки на тормозном диске и ступице колеса.
  (2). Снять тормозной диск.

6). Установить тормозной диск. Примечание: устанавливать тормозной диск в минимальном
положении.

7). Измерить колебание тормозного диска.

  (1). Временно прикрутить тормозной диск до момента затяжки 103 Н*м.

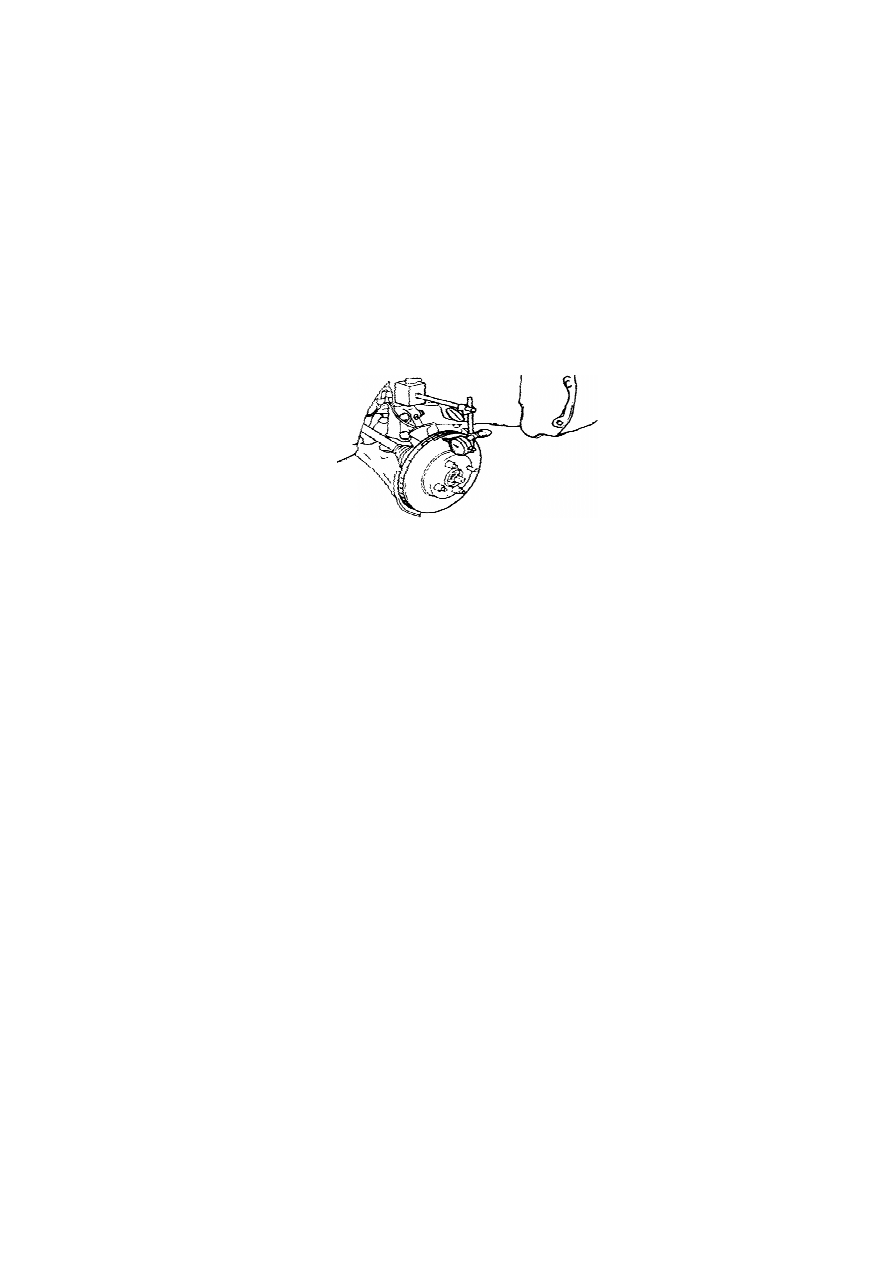

  (2). Измерить колебание тормозного диска на расстоянии 10 мм от внешней кромки диска с
помощью микрометра, как показано на рисунке 3-19. Максимально допустимое значение
составляет 0,05 мм.



Рисунок 3-19.

  (3). Если величина колебания тормозного диска превышает предельно допустимое значение,
проверить осевой зазор подшипника и измерить колебание ступицы колеса, если подшипник
и ступица колеса находятся в нормальном состоянии, выправить тормозной диск.

3. Установка.

1). Временно закрутить заглушку дренажного отверстия в цилиндр переднего дискового
тормоза.

2). Установить сальник поршня.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый сальник
поршня.
  (2). Вставить новый поршневой сальник в колесный тормозной цилиндр.

3). Установить поршень тормозного цилиндра.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый поршень
тормозного цилиндра.

  (2). Вставить поршень в цилиндр переднего дискового тормоза. Примечание: не вкручивать
поршень в цилиндр с усилием.

4). Установить пыльник колесного тормозного цилиндра.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый пыльник
колесного тормозного цилиндра, установить пыльник на тормозной цилиндр. Примечание:
установить пыльник рядом с углублением колесного тормозного цилиндра и поршня.
  (2). Установить стопорное кольцо с помощью отвертки. Примечание: не повредить пыльник
колесного тормозного цилиндра.



301

5). Установить кронштейн цилиндра левого переднего дискового тормоза. Прикрепить
кронштейн двумя болтами с моментом затяжки 88 Н*м.

6). Установить пыльник втулки переднего дискового тормоза.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на контактные
поверхности двух новых пыльников.
  (2). Установить два пыльника на кронштейн цилиндра переднего дискового тормоза.

7). Установить скользящий штифт цилиндра переднего дискового тормоза.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на поверхность
скольжения штифта.
  (2). Вставить два скользящих штифта в кронштейн цилиндра переднего дискового тормоза.

8). Установить опорный вкладыш накладки переднего тормоза.

9). Установить блок тормозных накладок. Примечание: изношенные тормозные накладки
заменяются в комплекте со звукоизоляционными накладками.

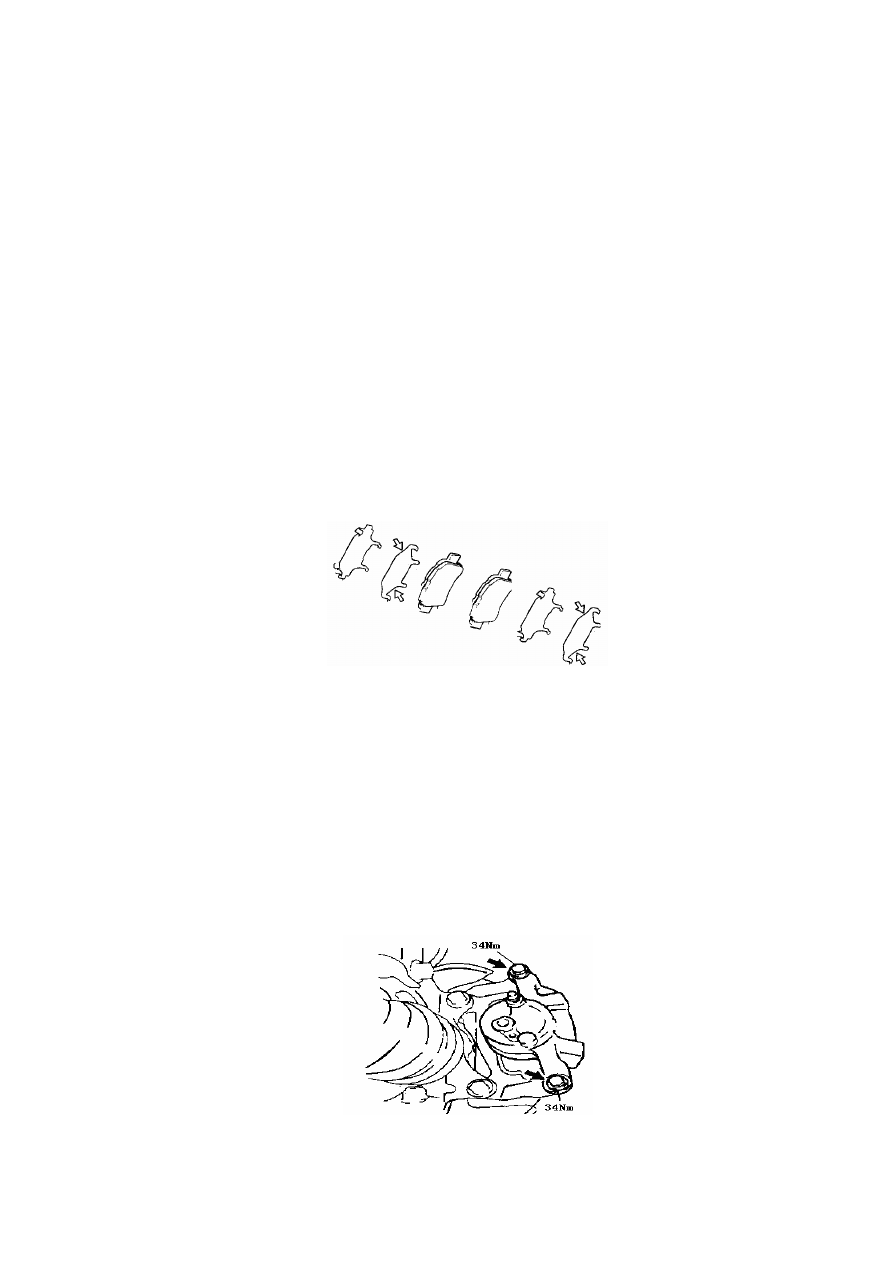

  (1). Смазать звукоизоляционные накладки с обеих сторон, как показано на рисунке 3-20.



Рисунок 3-20.

  (2). Установить звукоизоляционную накладку на каждой тормозной накладке.
  (3). Приподнять индикатор износа, установить сначала внутреннюю, затем наружную
тормозную накладку. Примечание: следить за тем, чтобы на фрикционные поверхности
тормозных накладок и тормозного диска не попадала консистентная смазка и грязь.

10). Установите колесный тормозной цилиндр переднего дискового тормоза.

  (1). Прикрепить цилиндр переднего дискового тормоза двумя болтами, как показано на
рисунке 3-21. Момент затяжки составляет 34 Н*м.



Рисунок 3-21.

  (2). Установить новую трубку с шайбой, прикрепить их болтом с моментом затяжки 30 Н*м.



302

Примечание: плотно вставить трубку в отверстие колесного тормозного цилиндра.

11). Долить тормозную жидкость в бачок.

12). Стравить воздух из колесного тормозного цилиндра.

13). Стравить воздух из гидравлической тормозной магистрали.

14). Проверить уровень тормозной жидкости в бачке

15). Проверить наличие признаков утечки тормозной жидкости.

16). Установить переднее колесо, момент затяжки гаек составляет 103 Н*м.

2. Ремонт задних тормозных механизмов.

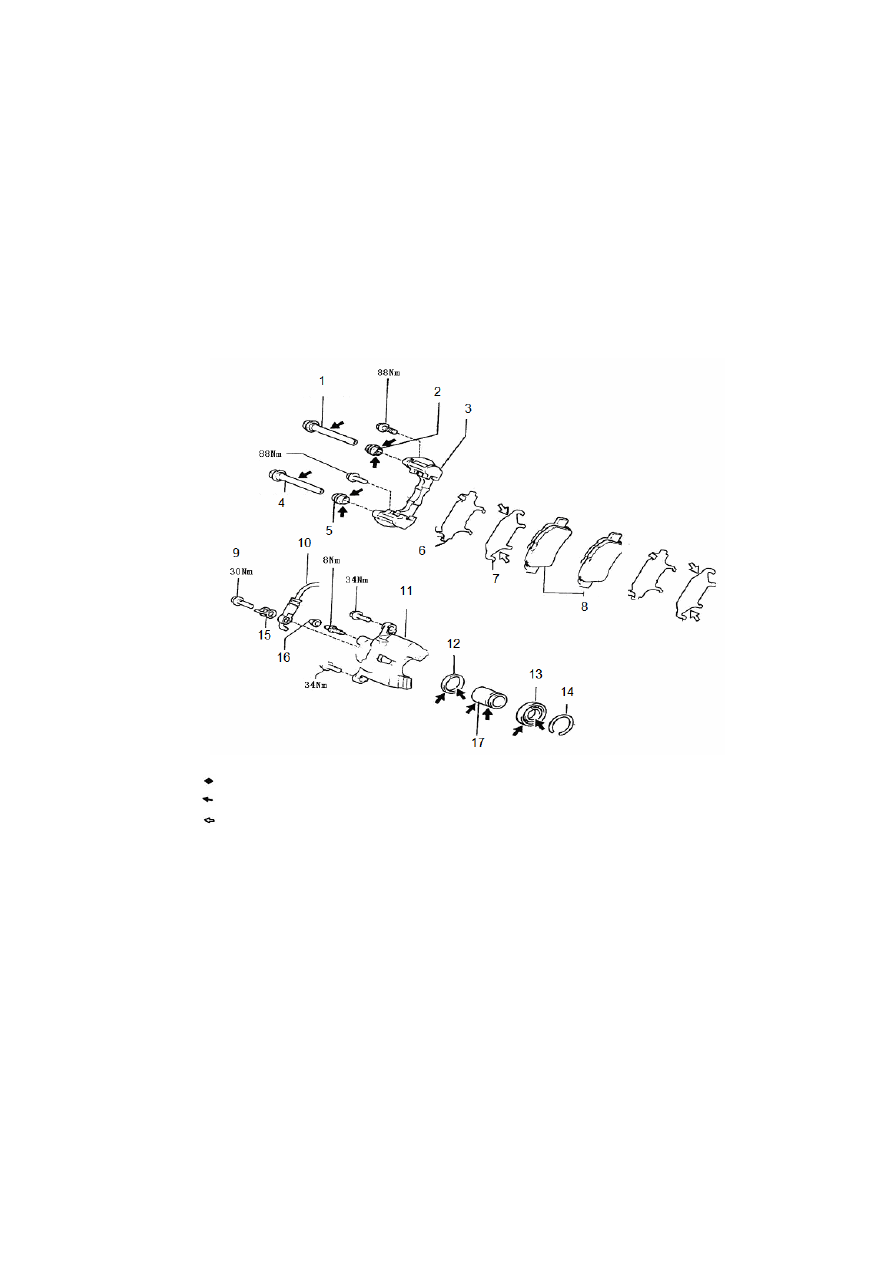

Порядок разборки заднего тормоза показан на рисунке 3-22.



Рисунок 3-22.

  - части, не подлежащие повторной установке;
  - точки смазки гликолевой консистентной смазкой на литиевой основе;

  - точки смазки тормозного диска.

1. Скользящий штифт. 2. Пыльник. 3. Кронштейн. 4. Скользящий штифт. 5. Пыльник. 6. Звукоизоляционная

прокладка 2. 7. Звукоизоляционная прокладка 1. 8. Фрикционные накладки. 9. Болт. 10. Шланг. 11. Тормозной

цилиндр. 12. Сальник. 13. Пыльник. 14. Стопорное кольцо. 15. Шайба. 16. Колпачок дренажной пробки.

17. Поршень тормозного цилиндра.

1. Разборка.

1). Снять заднее колесо.

2). Полностью выпустить гидравлическую жидкость. Примечание: не допускать попадания
гидравлической жидкости на поверхность кузова и других частей автомобиля. В случае
попадания жидкости на указанные поверхности немедленно очистить их.

3). Снять задний вспомогательный тормозной цилиндр.

  (1). Снять болт с шайбой с заднего вспомогательного тормозного цилиндра, отсоединить
трубку, как показано на рисунке 3-23.
