291

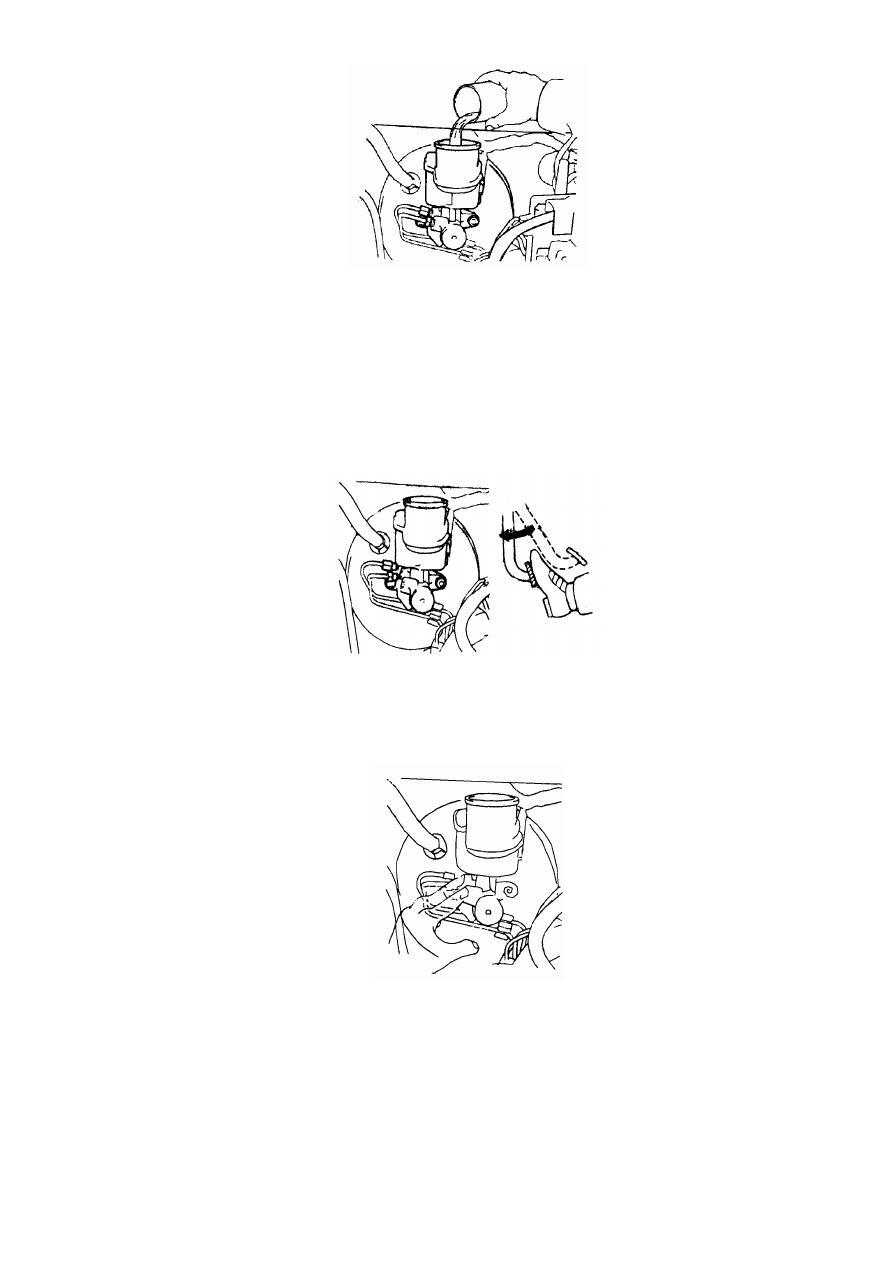

Рисунок 3-1.

Примечание: после демонтажа главного тормозного цилиндра, или спуска жидкости из
гидравлического бачка необходимо стравливать воздух из главного тормозного цилиндра.

1). Отсоединить гидравлическую трубку от главного тормозного цилиндра.

2). Плавно нажать педаль тормоза и удерживать ее нажатой, как показано на рисунке 3-2.



Рисунок 3-2.

3). Закрыть отверстие пальцем снаружи и отпустить педаль, как показано на рисунке 3-3.



Рисунок 3-3.

4). Повторить операции 2 и 3 три-четыре раза.

3. Выпустить воздух из тормозной трубки, как показано на рисунке 3-4.



292

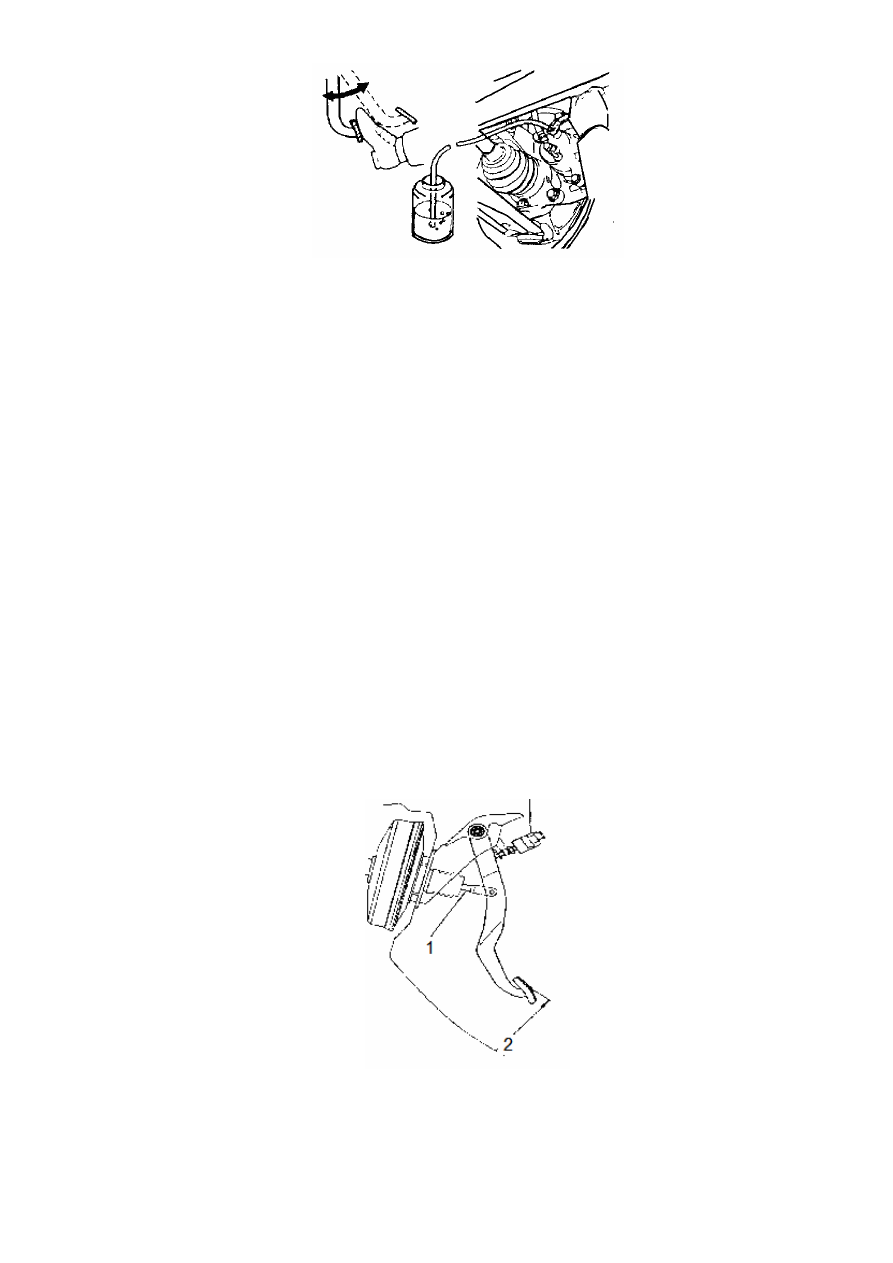

Рисунок 3-4.

1). Подсоединить пластмассовую трубку к суппорту тормоза и вспомогательному тормозному
цилиндру.

2). Нажать педаль тормоза несколько раз и, удерживая педаль в нажатом положении,
открутить дренажную пробку.

3). После слива тормозной жидкости закрутить пробку и отпустить педаль тормоза.

4). Повторять операции 2 и 3 до полного удаления воздуха из тормозной системы.

5). Выполнив аналогичную процедуру, последовательно стравить воздух из каждого
колесного цилиндра, момент затяжки пробки составляет 8,0 Н*м.

4. Проверить уровень тормозной жидкости в бачке

Проверить уровень, при необходимости долить тормозную жидкость DOT 3.

2. Ремонт педали тормоза.

  (1). Проверка и регулировка.

1. Проверить и отрегулировать высоту педали тормоза, как показано на рисунке 3-5.



Рисунок 3-5.

1. Толкатель. 2. Высота педали.

1). Измерить высоту педали тормоза. Расстояние от педали до пола - 136-146 мм.



293

2). Отрегулировать высоту педали тормоза.

  (1). Снять приборную панель.
  (2). Разъединить разъем выключателя тормозного сигнала.
  (3). Открутить контрящую гайку выключателя тормозного сигнала и снять выключатель.
  (4). Открутить контрящую гайку подковообразного разъема.
  (5). Поворачивая штангу толкателя, отрегулировать высоту педали тормоза.
  (6). Закрутить контрящую гайку толкателя до момента затяжки 26 Н*м.
  (7). Установить выключатель тормозного сигнала.
  (8). Соединить разъем выключателя тормозного сигнала.
  (9). Утопить педаль тормоза на 5-15 мм, затем повернуть выключатель тормозного сигнала,
выключив тормозной сигнал, при этом контрящая гайка будет зафиксирована в заданном
положении.
  (10). После завершения установки утопить педаль тормоза на 5-15 мм и проверить
включение тормозного сигнала.

2. Измерить величину свободного хода педали тормоза.

1). Выключить двигатель; нажать педаль несколько раз до отказа вакуумного усилителя.

2). Нажать педаль тормоза до появления сопротивления нажатию, затем измерить расстояние,
как показало на рисунке 3-6, стандартная величина свободного хода педали составляет 1-6
мм. Если величина свободного хода не соответствует требованиям, проверить зазор
выключателя тормозного сигнала. Если зазор нормальный, проверить тормозную систему.
Открытый зазор тормозного сигнала – 0,5-2,4 мм.

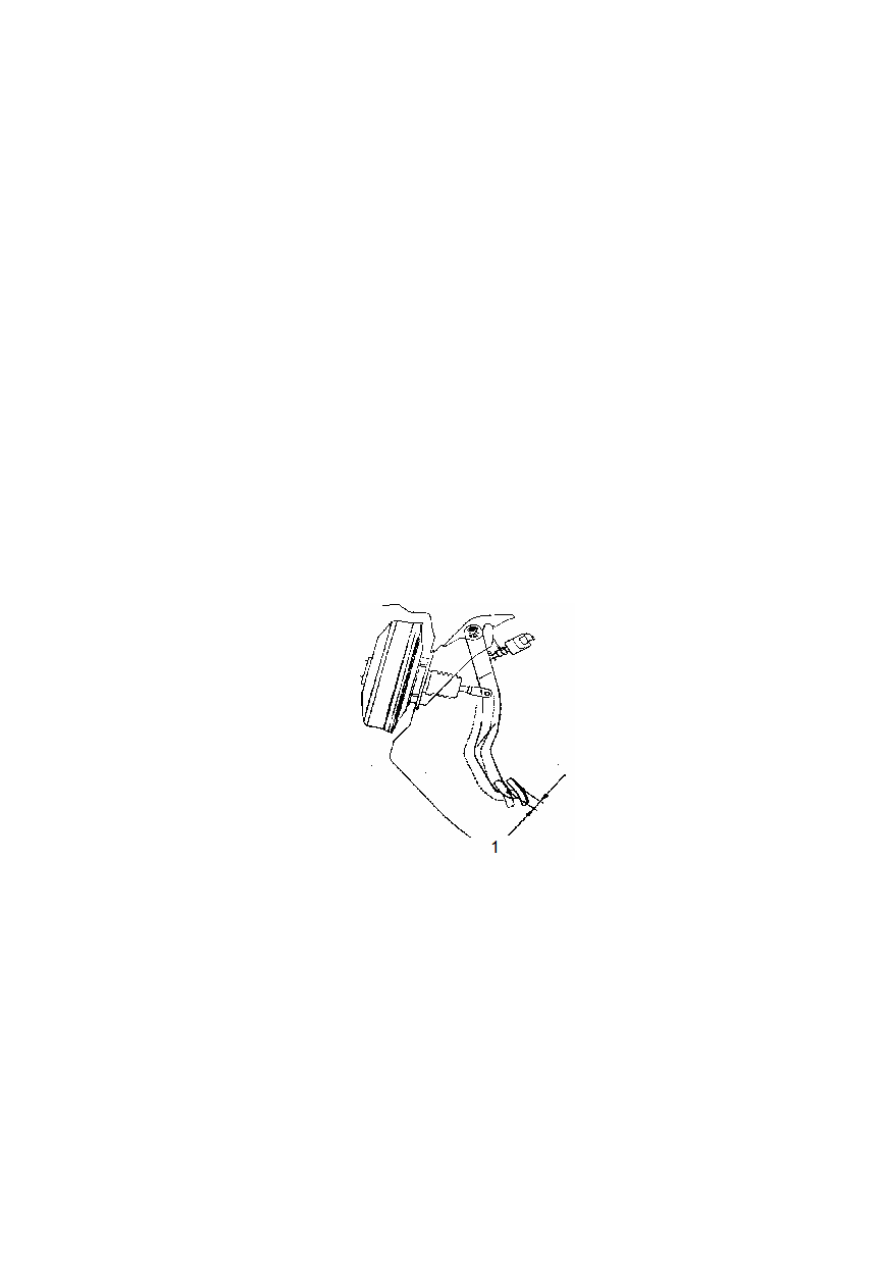

Рисунок 3-6.

1. Свободный ход педали тормоза.

3. Измерить расстояние от педали тормоза до пола в нажатом положении.

Отпустить рычаг стояночного тормоза, нажать до отказа на педаль тормоза при работающем
двигателе, измерить расстояние от педали тормоза до пола, как показано на рисунке 3-7. При
нажатии педали с усилием 490 Н указанное расстояние должно составить 55 мм. Если
измеренное расстояние не соответствует стандартному значению, проверить тормозную
систему.



294

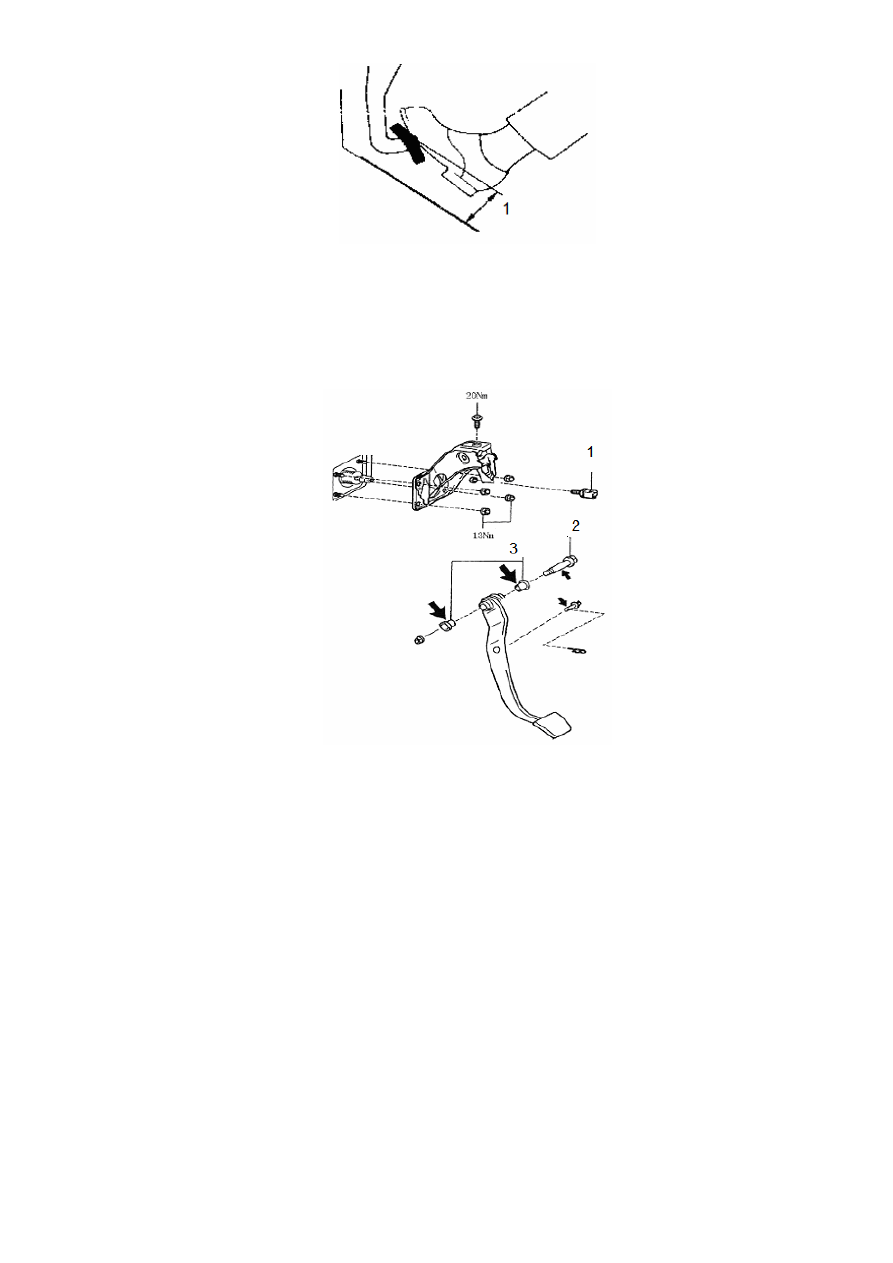

Рисунок 3-7.

1. Расстояние от педали до пола в нажатом положении.

  (2). Конструкция (см. рисунок 3-8).



Рисунок 3-8.

1. Выключатель тормозного сигнала. 2. Штифт педали тормоза. 3. Шайба.

(3). Демонтаж и установка.

1. Разборка.

1). Снять комбинированный блок приборов.

2). Отсоединить подковообразный разъем от штанги толкателя главного тормозного
цилиндра. Снять зажим и шплинт толкателя, отсоединить штангу толкателя главного
тормозного цилиндра от педали тормоза.

3). Снять кронштейн педали тормоза.

  (1). Выкрутить болт из кронштейна педали тормоза, как показано на рисунке 3-9.
