Автомобили BYD F3 и F3R. Руководство - часть 80



303

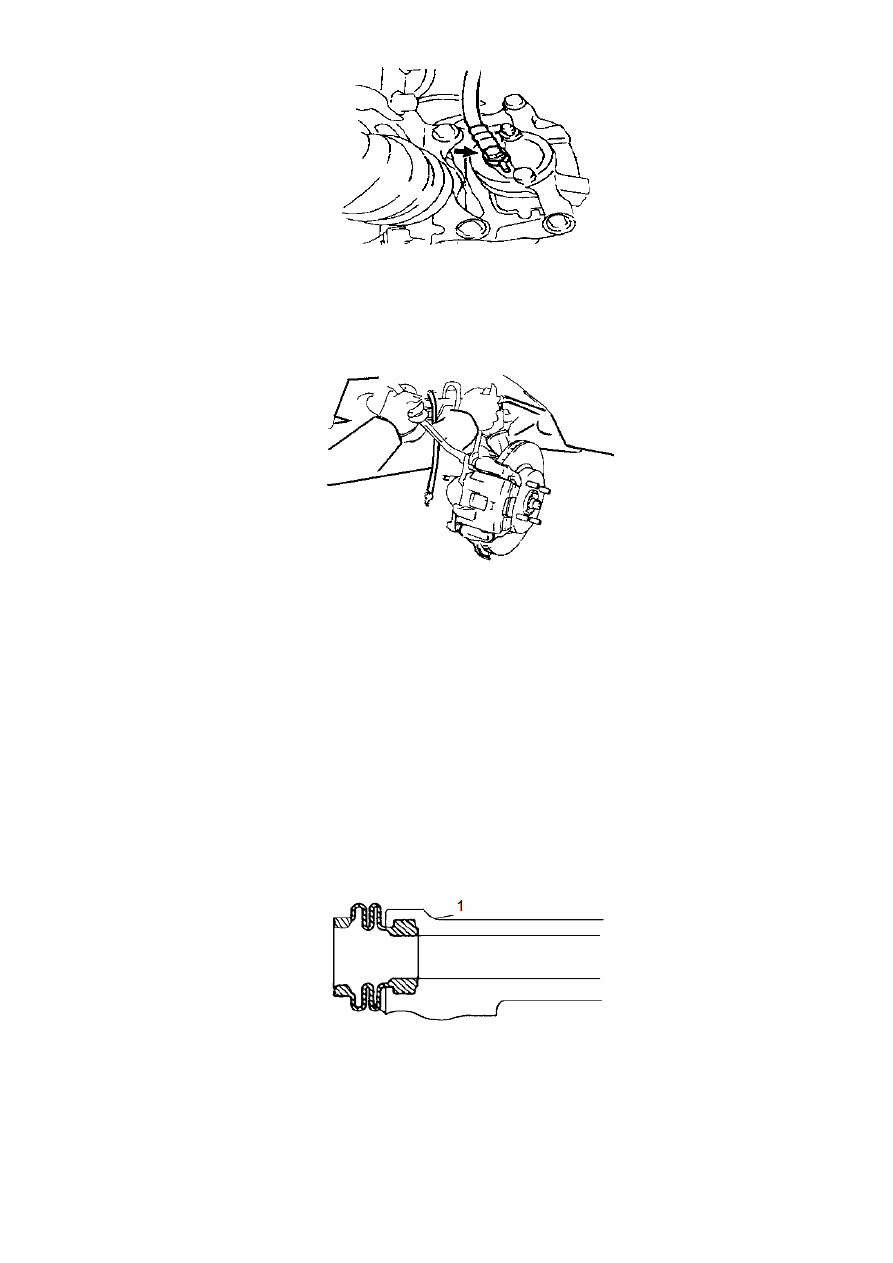

Рисунок 3-23.

  (2). Зафиксировать скользящий штифт заднего тормозного цилиндра, открутить два болта,
как показано на рисунке 3-24.



Рисунок 3-24.

4). Снять блок накладок заднего тормоза.

  (1). Снять две тормозные накладки со звукоизоляционными накладками.
  (2). Снять звукоизоляционные накладки 1# и 2# с каждой тормозной накладки.

5). Снять опорный вкладыш накладки заднего тормоза. Снять две фрикционные прокладки с
кронштейна главного тормозного цилиндра.

6). Вынуть скользящий штифт из заднего тормозного цилиндра.

7). Снять два пыльника скользящего штифта с кронштейна заднего тормозного цилиндра, как
показано на рисунке 3-25.



Рисунок 3-25.

1. Кронштейн вспомогательного цилиндра дискового тормозаю

8). Снять кронштейн колесного цилиндра левого заднего тормозного механизма, открутив два
болта.



304

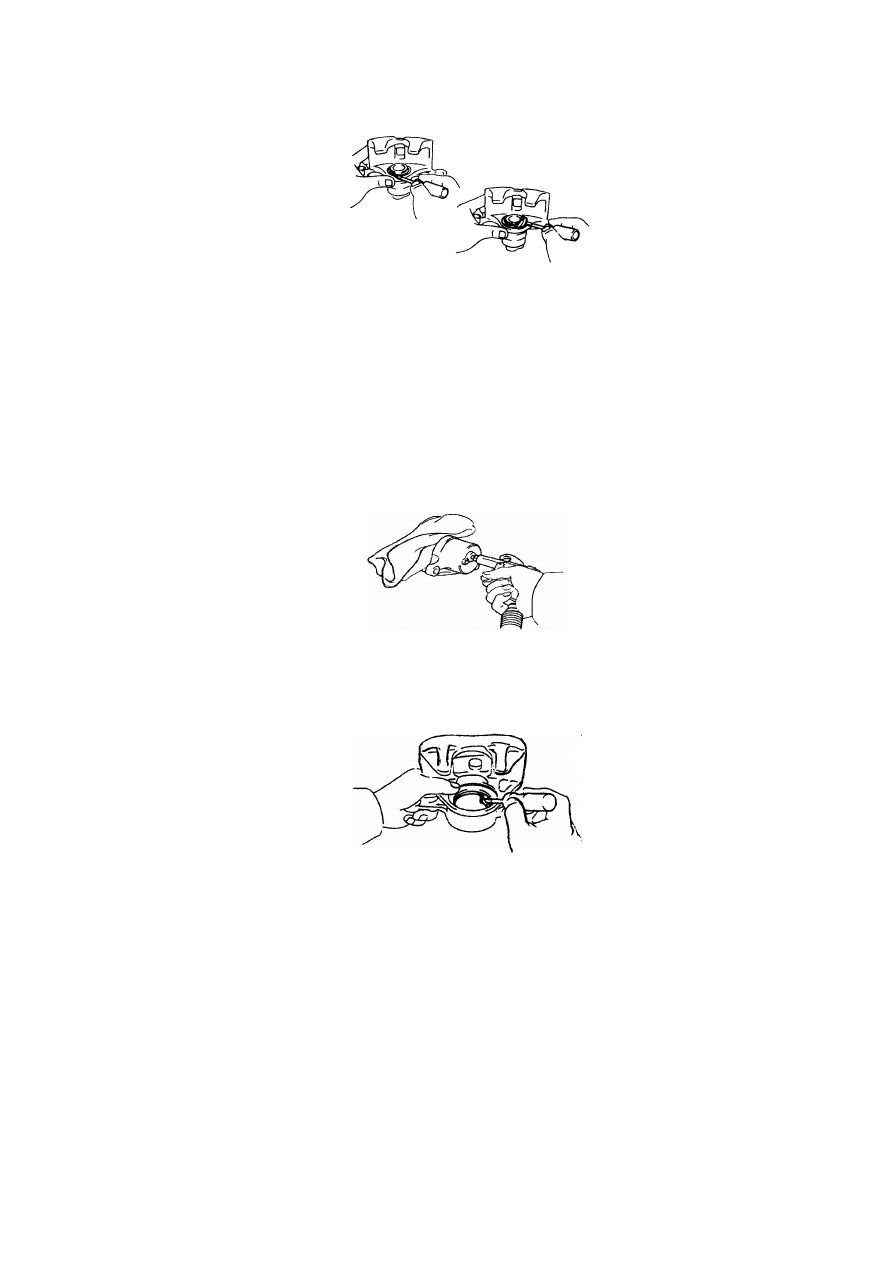

9). Снять стопорное кольцо и пыльник колесного тормозного цилиндра с помощью отвертки,
как показано на рисунке 3-26.



Рисунок 3-26.

10). Снять дренажную пробку заднего тормозного цилиндра.

11). Вынуть поршень из заднего тормозного цилиндра.

  (1). Накрыть колесный тормозной цилиндр куском ветоши.
  (2). Выдуть поршень из колесного тормозного цилиндра сжатым воздухом, как показано на
рисунке 3-27. Примечание: не держать палец перед поршнем в процессе продувки сжатым
воздухом. Не проливать тормозную жидкость.



Рисунок 3-27.

12). Снять сальник поршня. Вынуть сальник из колесного тормозного цилиндра с помощью
отвертки, как показано на рисунке 3-28.



Рисунок 3-28.

2. Проверка.

1). Проверить колесный тормозной цилиндр и поршень. Проверить поверхности цилиндра и
поршня на предмет износа и образования коррозии.

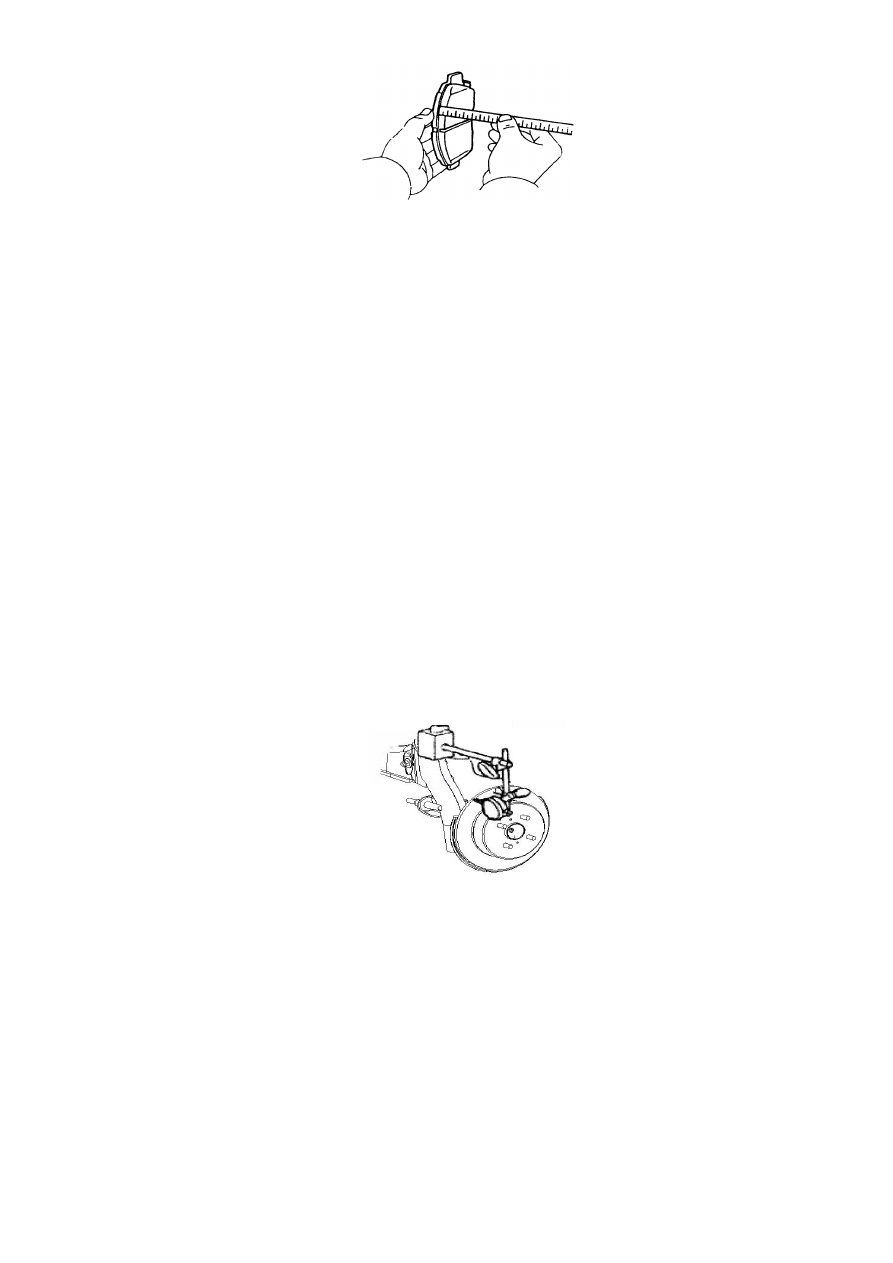

2). Измерить толщину тормозных накладок. Измерить толщину фрикционной накладки с
помощью линейки, как показано на рисунке 3-29. Стандартная толщина составляет 10,0 мм.
Минимальная толщина составляет 1,0 мм.



305



Рисунок 3-29.

3). Проверить стальную пластину индикатора износа переднего тормозного диска. Проверить
степень износа и упругость пластины, отсутствие деформации и трещин. Очистить от грязи,
ржавчины и т.п.

4). Измерить толщину тормозного диска. Измерить толщину тормозного диска с помощью
микрометра. Стандартная толщина заднего тормозного диска составляет 9,0 мм.
Минимальная толщина составляет 8,0 мм.

5). Снять задний тормозной диск.

  (1). Нанести метки на тормозном диске и ступице колеса.
  (2). Снять тормозной диск.

6). Установить тормозной диск. Устанавливать тормозной диск в минимальном положении.

7). Измерить колебание тормозного диска.

  (1). Временно прикрутить тормозной диск до момента затяжки 103 Н*м.
  (2). Измерить колебание тормозного диска на расстоянии 10 мм от внешней кромки диска с
помощью микрометра, как показано на рисунке 3-30. Максимально допустимое значение
составляет 0,05 мм.



Рисунок 3-30.

  (3). Если величина колебания тормозного диска превышает предельно допустимое значение,
проверить осевой зазор подшипника и измерить колебание ступицы колеса, если подшипник
и ступица колеса находятся в нормальном состоянии, выправить тормозной диск.

3. Установка.

1). Временно закрутить заглушку дренажного отверстия в цилиндр заднего дискового
тормоза.

2). Установить сальник поршня.





306

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый сальник
поршня.
  (2). Вставить новый поршневой сальник в колесный тормозной цилиндр.

3). Установить поршень тормозного цилиндра.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый поршень
тормозного цилиндра.
  (2). Вставить поршень в цилиндр заднего дискового тормоза. Примечание: не вкручивать
поршень в цилиндр с усилием.

4). Установить пыльник колесного тормозного цилиндра.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на новый пыльник
колесного тормозного цилиндра, установить пыльник на колесный тормозной цилиндр.
Примечание: установить пыльник рядом с углублением колесного тормозного цилиндра и
поршня.
  (2). Установить стопорное кольцо с помощью отвертки. Примечание: не повредить пыльник
колесного тормозного цилиндра.

5). Установить кронштейн цилиндра левого заднего дискового тормоза. Прикрепить
кронштейн двумя болтами с моментом затяжки 88 Н*м.

6). Установить пыльник втулки заднего дискового тормоза.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на контактные
поверхности двух новых пыльников.
  (2). Установить два пыльника на кронштейн цилиндра заднего дискового тормоза.

7). Установить скользящий штифт цилиндра заднего дискового тормоза.

  (1). Нанести гликолевую консистентную смазку на литиевой основе на поверхность
скольжения штифта.
  (2). Вставить два скользящих штифта в кронштейн цилиндра заднего дискового тормоза.

8). Установить опорный вкладыш накладки заднего тормоза.

9). Установить блок тормозных накладок. Примечание: изношенные тормозные накладки
заменяются в комплекте со звукоизоляционными накладками.

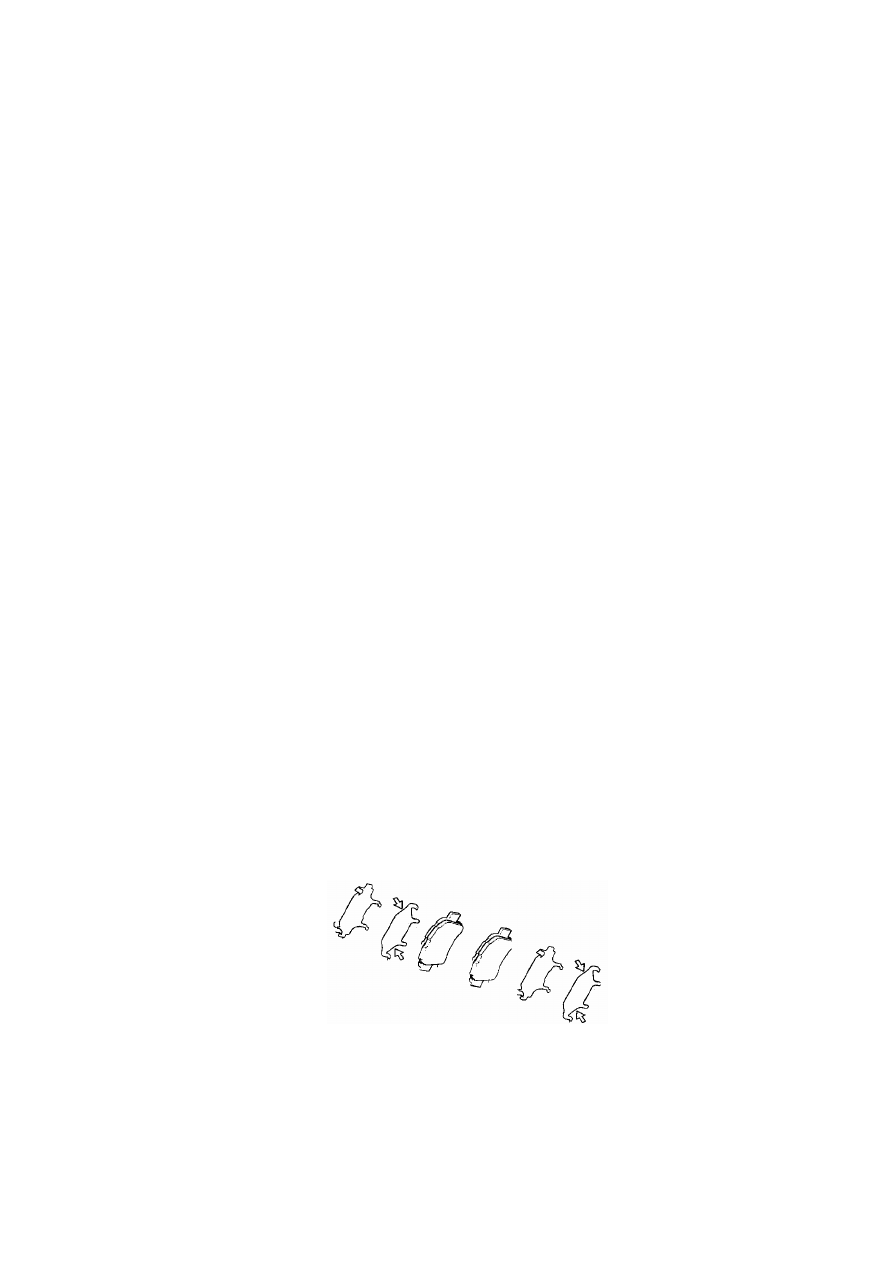

  (1). Смазать звукоизоляционные накладки с обеих сторон, как показано на рисунке 3-31.



Рисунок 3-31.

  (2). Установить звукоизоляционную накладку на каждой тормозной накладке.
  (3). Приподнять индикатор износа, установить сначала внутреннюю, затем наружную
тормозную накладку. Примечание: следить за тем, чтобы на фрикционные поверхности
тормозных накладок и тормозного диска не попадала консистентная смазка и грязь.
