Рисунок 2-3.

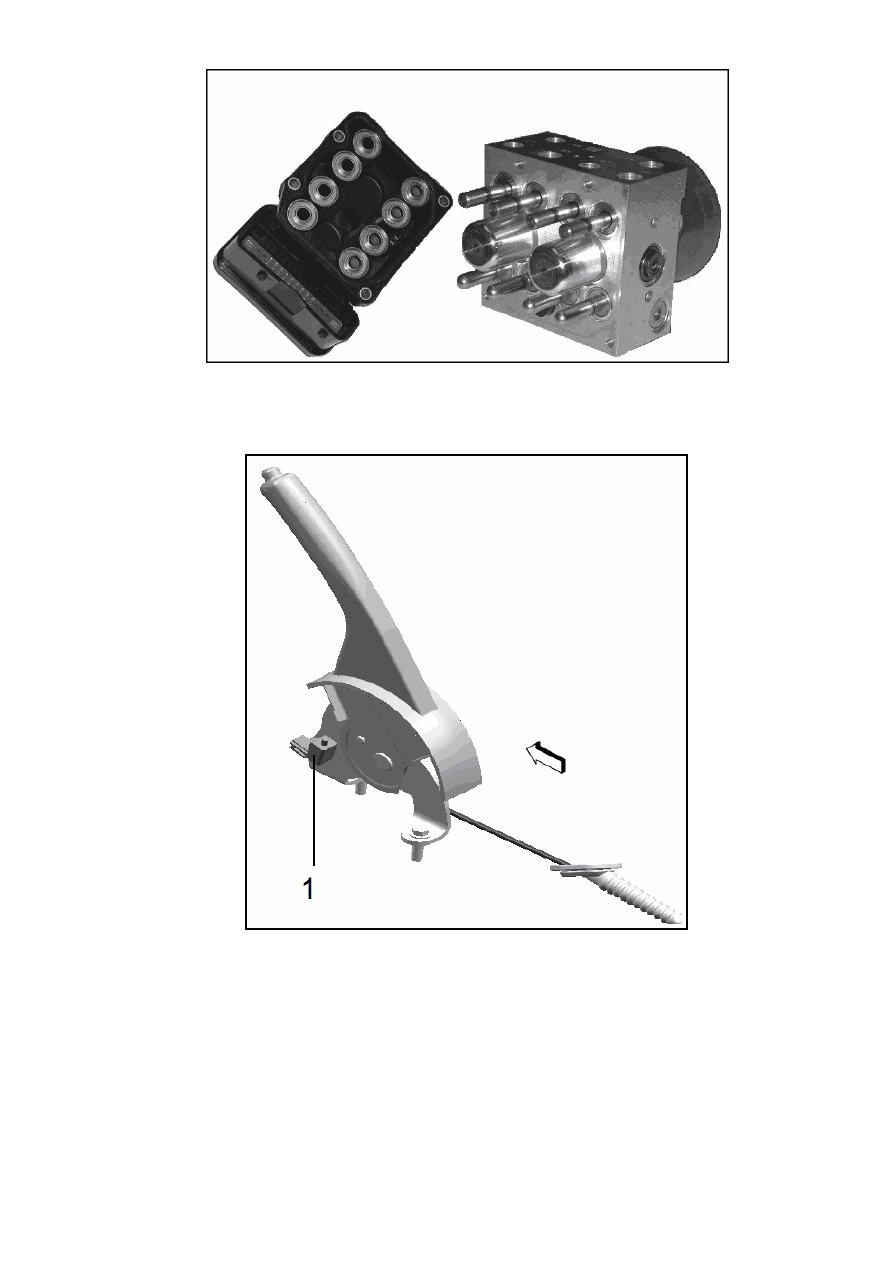

Электронный блок управления и гидравлический блок управления антиблокировочной

тормозной системы в разобранном виде.



Рисунок 2-4.

1. Выключатель индикатора стояночного тормоза.



224



Рисунок 2-5.

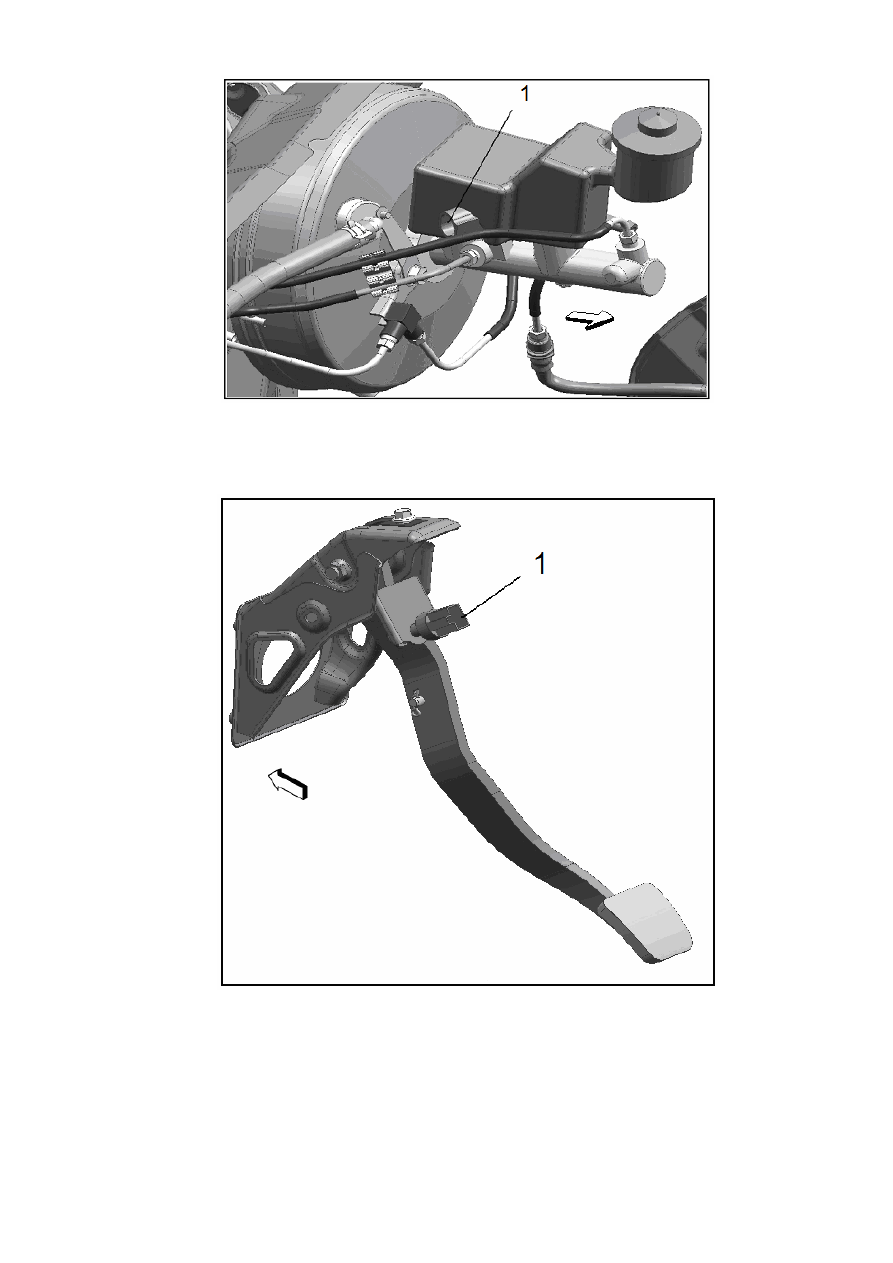

1. Выключатель аварийного индикатора уровня тормозной жидкости.



Рисунок 2-6.

1. Выключатель тормозного сигнала.



225



Рисунок 2-7.

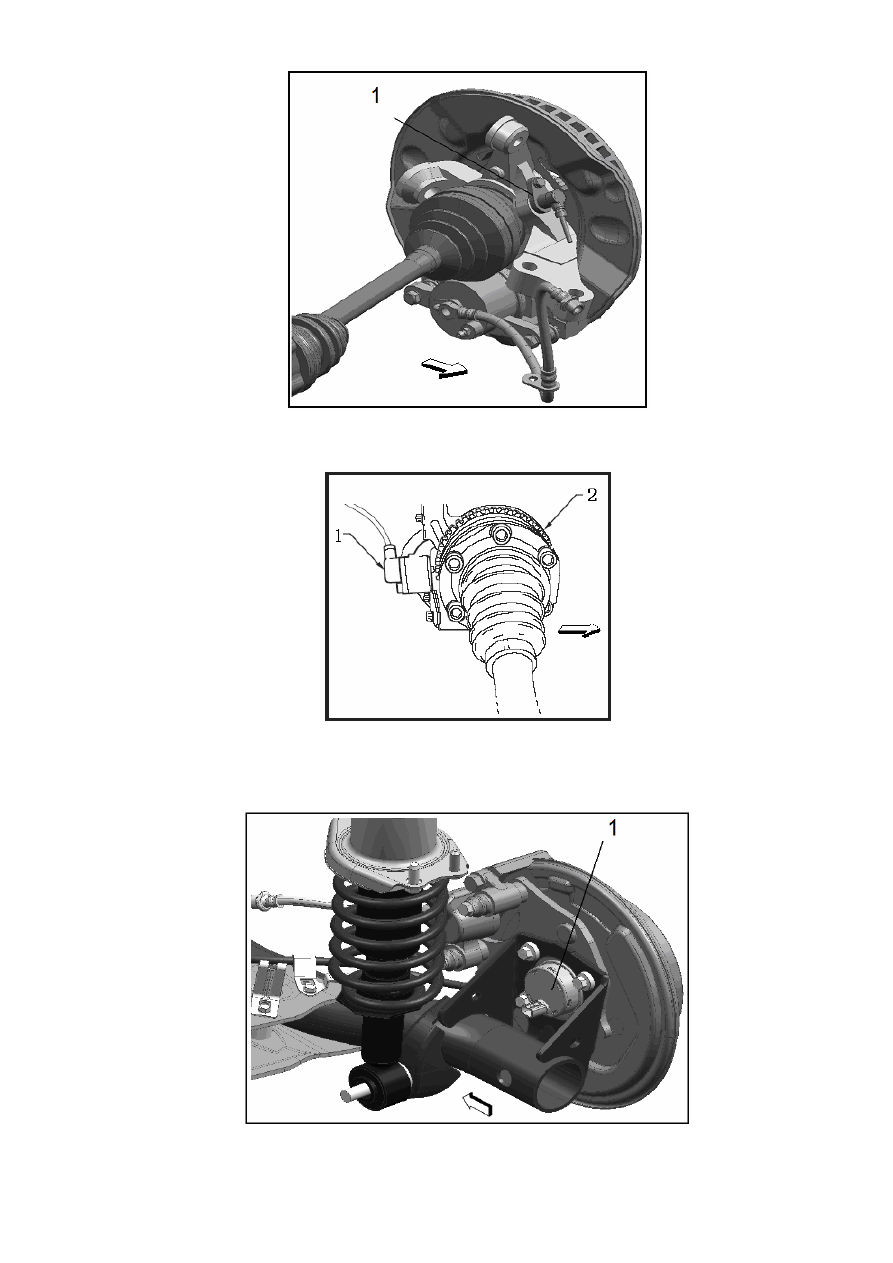

1. Датчик частоты вращения переднего колеса.



Рисунок 2-9.

Датчик частоты вращения переднего колеса.

1. Датчик. 2. Сигнальный ротор.



Рисунок 2-8.

1. Датчик частоты вращения заднего колеса.



226



Рисунок 2-10

1. Зубчатый венец датчика частоты вращения заднего колеса.



Рисунок 2-11

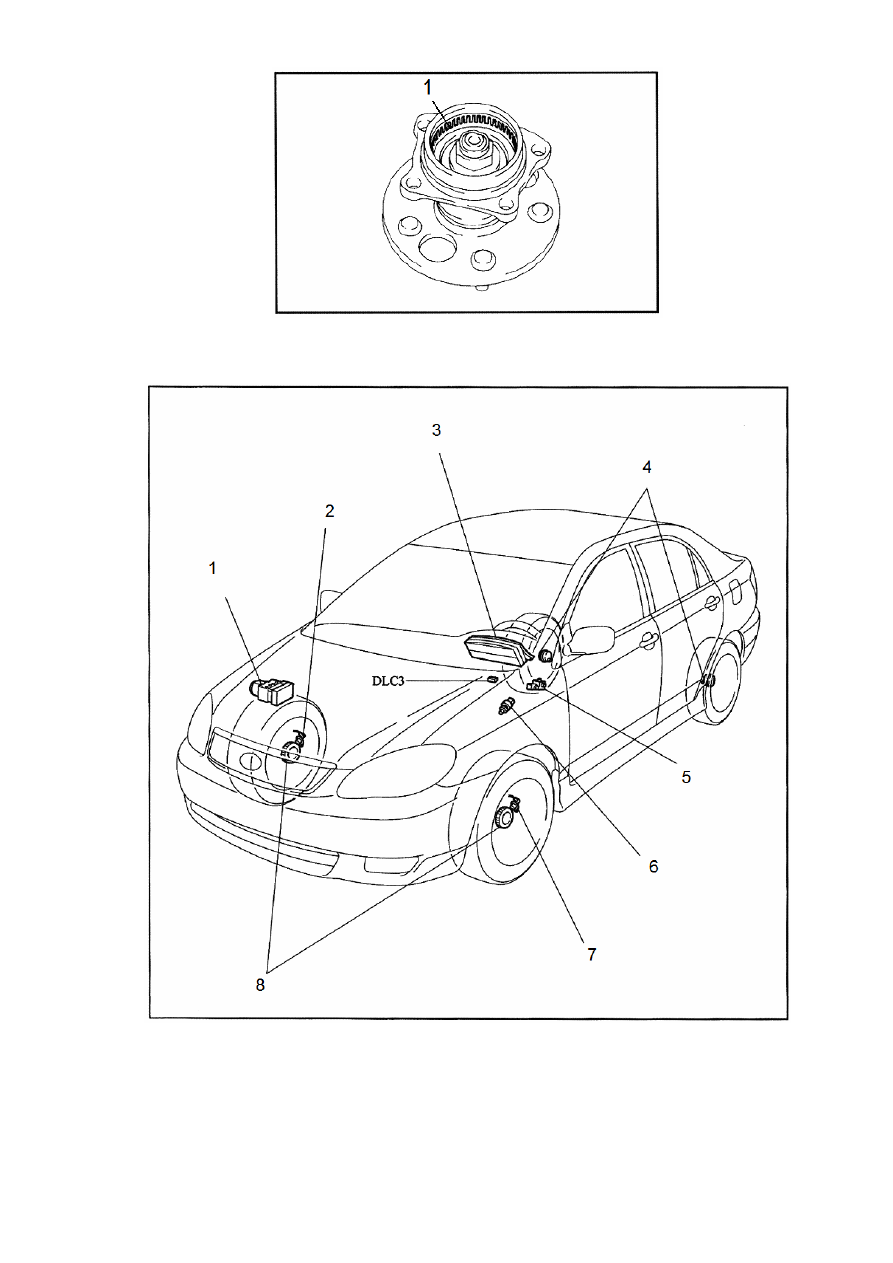

1. Электронный и гидравлический блоки управления антиблокировочной системой. 2. Датчик частоты вращения

правого переднего колеса. 3. Блок приборов (аварийный индикатор отказа антиблокировочной системы,

индикатор стояночного тормоза). 4. Датчики частоты вращения задних колес. 5. Выключатель индикатора

стояночного тормоза. 6. Выключатель тормозного сигнала. 7. Датчик частоты вращения левого переднего колеса.

8. Роторы датчиков частоты вращения колеса.
