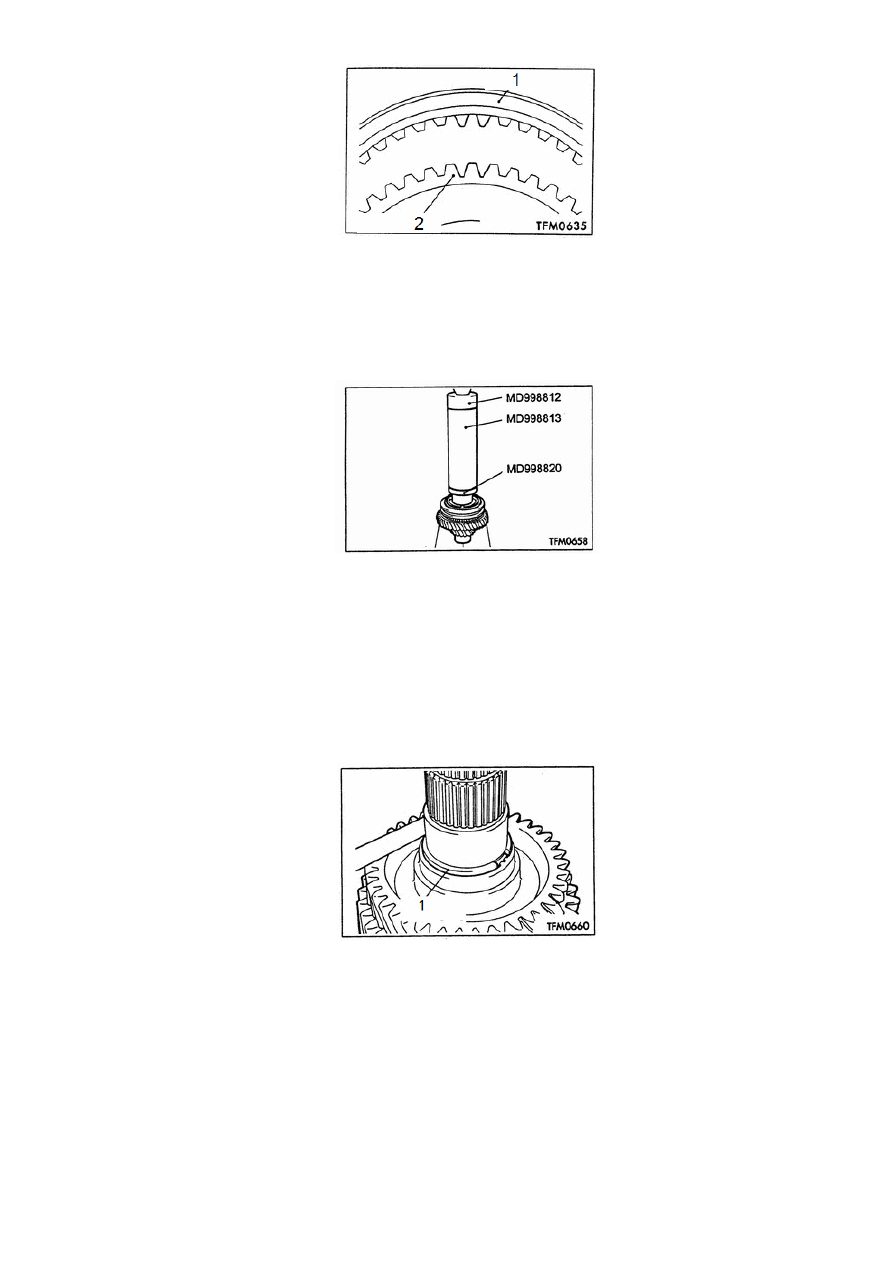

Рисунок 4-61.

1. Кольцо синхронизатора. 2. Скользящая ступица синхронизатора.

4.4.2.6. Установка втулки вала ведомой шестерни переключения второй передачи.



Рисунок 4-62.

4.4.2.7. Установка пружинного стопорного кольца.

Выбрать пружинное стопорное кольцо подходящего размера, чтобы величина осевого зазора
ведомой шестерни переключения третьей передачи соответствовала стандартному диапазона.

Стандартный диапазон: 0~0,09 мм.



Рисунок 4-63.

1. Пружинное стопорное кольцо.

4.4.2.8. Установка шарикового подшипника.

Примечание: пружинное стопорное кольцо шарикового подшипника перед установкой
должно находиться с верхней стороны.



164



Рисунок 4-64.

4.4.2.9. Установка пружинного стопорного кольца шарикового подшипника.

Подобрать пружинное стопорное кольцо подходящего размера, чтобы величина осевого
зазора заднего подшипника выходного вал соответствовала стандартному диапазону
значений.

Стандартный диапазон: 0~0,09 мм.



Рисунок 4-65.

1. Пружинное стопорное кольцо.

4.5. Датчик скорости движения.

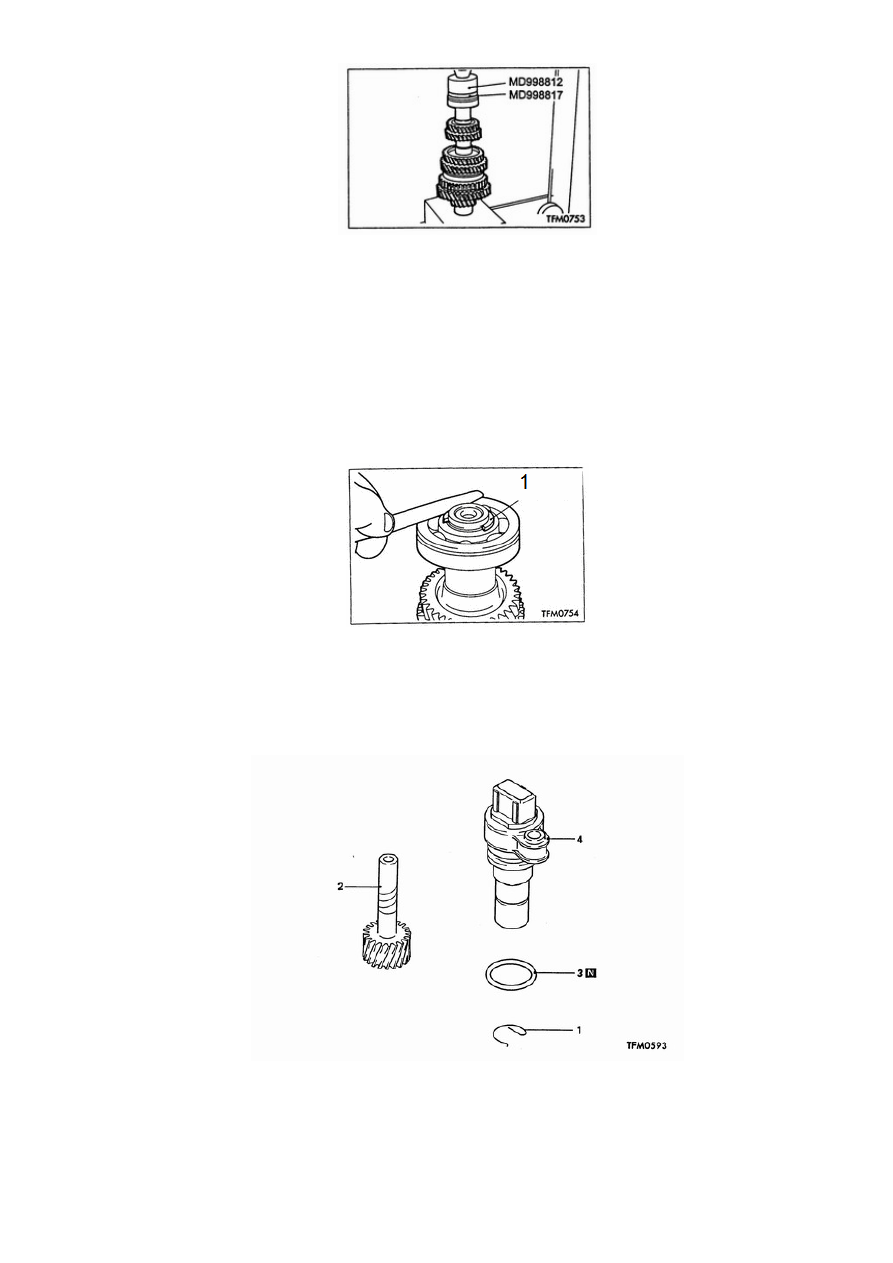

Рисунок 4-66.

Последовательность разборки: 1. Зажим. 2. Шестерня датчика скорости движения. 3. Кольцевое уплотнение. 4.

Корпус датчика скорости движения.

Примечание: Перед установкой почистить все внутренние детали с применением смазочного
масла.



165

4.6. Вал выбора передачи в сборе.

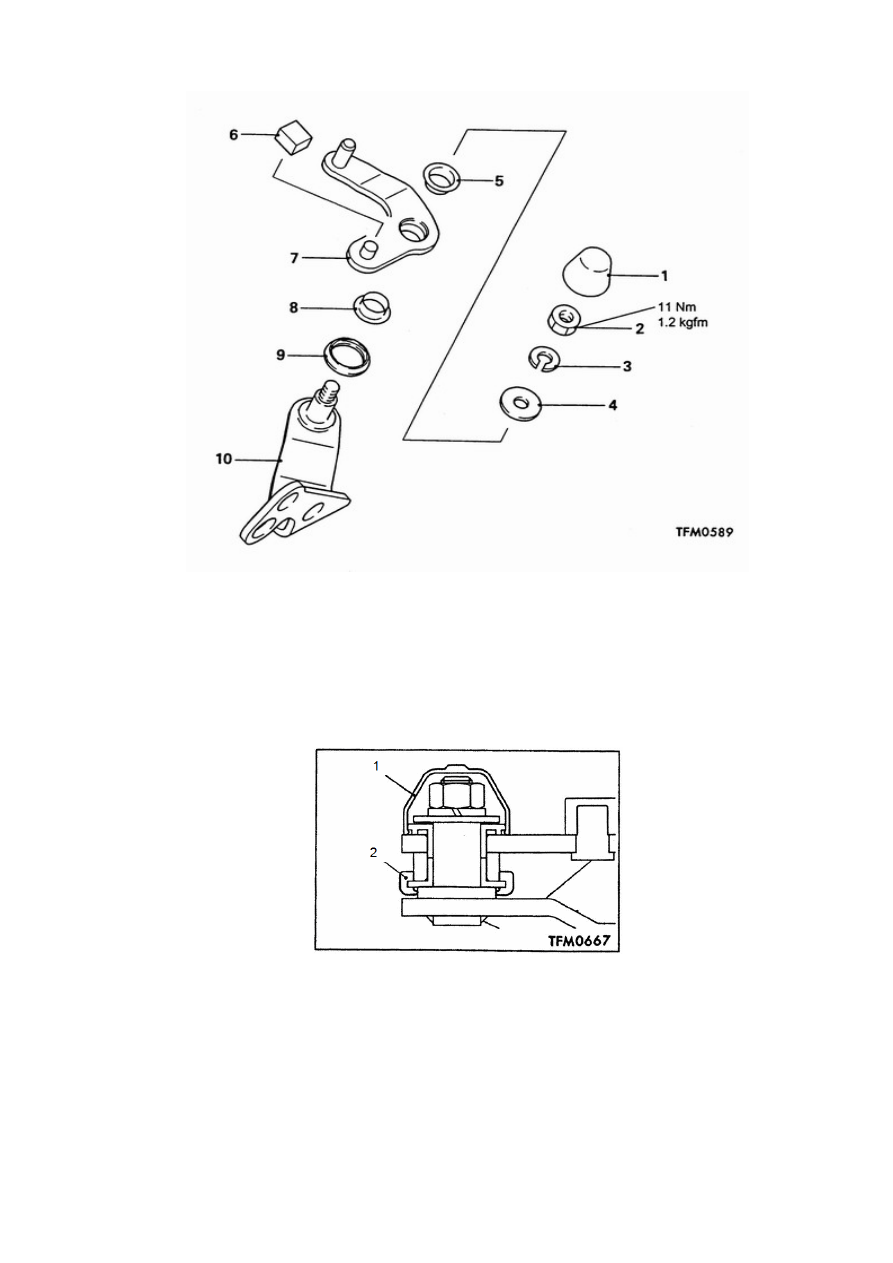

Рисунок 4-67.

Последовательность разборки: 1. Пыльник (1). 2. Гайка. 3. Пружинное стопорное кольцо. 4. Кольцевая

прокладка. 5. Втулка (1). 6. Сухарь выбора передачи. 7. Вал выбора передачи (1). 8. Втулка (2). 9. Пыльник (2).

10. Вал выбора передачи (2).

4.6.1. Установка пыльника (1) и пыльника (2).



Рисунок 4-68.

1. Пыльник (1). 2. Пыльник (2).



166

4.7. Приводной вал.

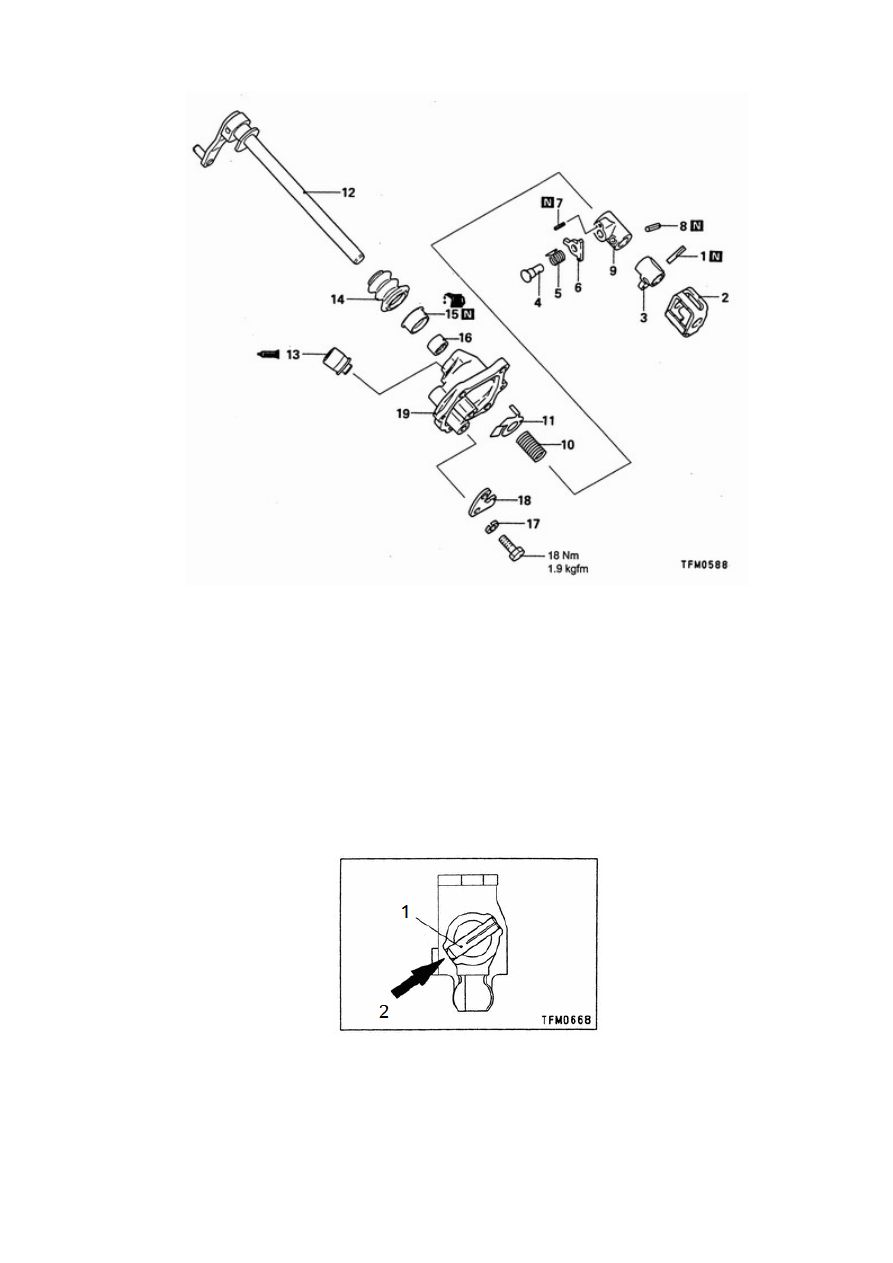

Рисунок 4-69.

Последовательность разборки: 1. Фиксирующий шплинт. 2. Пластина блокировки. 3. Палец переключения

передач. 4. Шплинт. 5. Пружина. 6. Позиционирующая прижимная планка (1). 7. Пружинный шплинт (1). 8.

Пружинный шплинт (2). 9. Позиционирующий прижимной сухарь. 10. Возвратная пружина нейтральной

передачи. 11. Регулировочная прокладка. 12. Приводной вал. 13. Сапун. 14. Пыльник приводного вала. 15.

Сальник. 16. Игольчатый подшипник. 17. Пружинная шайба. 18. Позиционирующая прижимная планка (2).

19. Кожух приводного вала.

4.7.1. Демонтаж фиксирующего шплинта.

Выбить фиксирующий шплинт из приводного вала в сборе.



Рисунок 4-70.

1. Фиксирующий шплинт. 2. Направление удара.
