  (12).  Когда  двигатель  остынет,  открыть  крышку  радиатора,  долить  охлаждающую  жидкость  в
радиатор и заполнить расширительный бачок охлаждающей жидкостью до метки уровня “F”.

8.5. Термостат.

Установка и проверка.



Рисунок 8-2.

1. Впускной шланг (от радиатора). 2. Выпускной шланг (от радиатора). 3. Термостат.

1. Установка термостата.

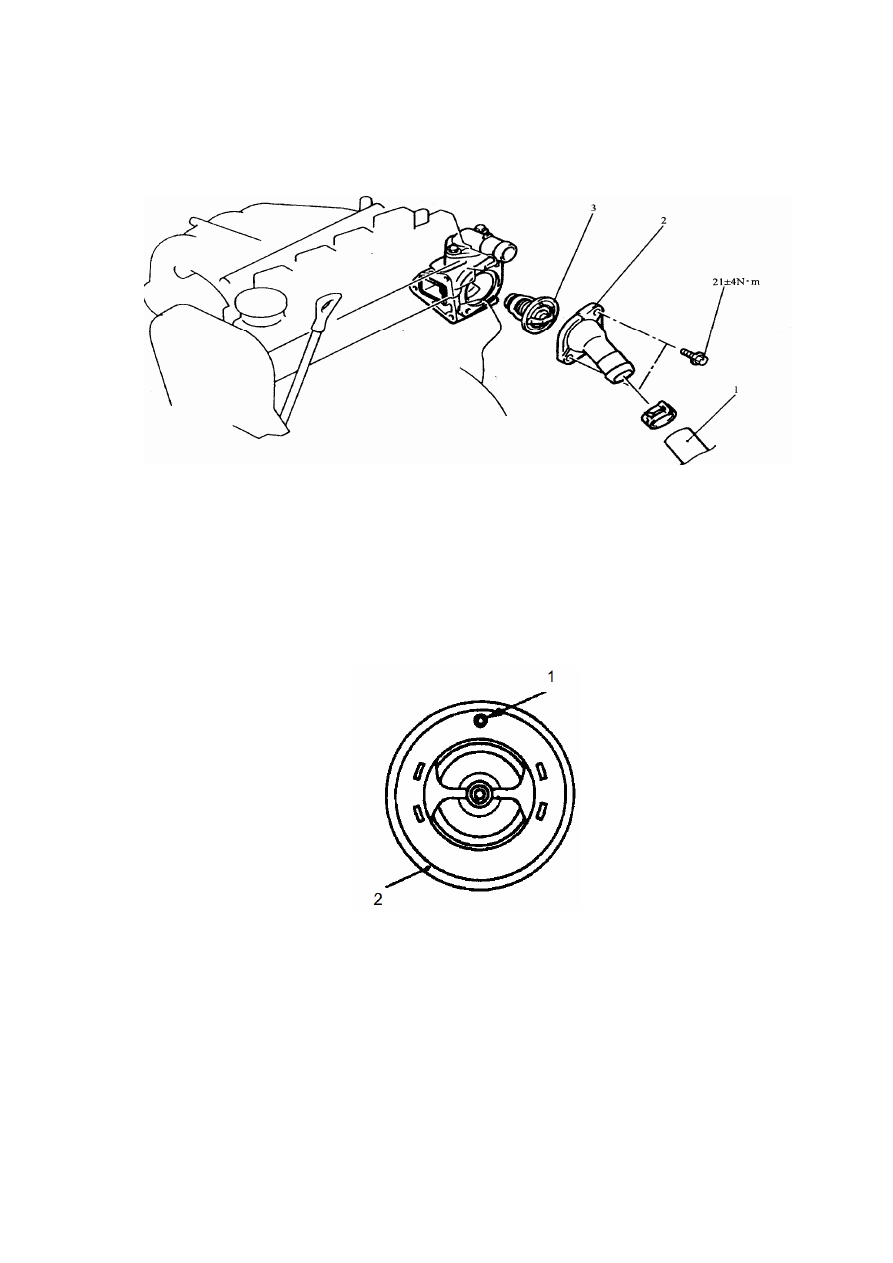

  (1).  Установить  кольцевое  уплотнение  на  термостат,  развернутый  воздушным  клапаном
вверх. (См. рисунок 8-3).



Рисунок 8-3.

1. Воздушный клапан. 2. Кольцевое уплотнение.

Примечание: не скручивать и не допускать повреждения кольцевого уплотнения.

  (2). Установить впускной водяной шланг.

/1/. Надеть впускной водяной шланг на выступ штуцера.
/2/. Закрепить хомут, расположив его соответственно меткам.

Примечание: не допускать попадания липких веществ на кольцевое уплотнение.



116

В случае повреждения заменить кольцевое уплотнение новой деталью.

2. Проверка термостата.

1).  Положить  термостат  в  контейнер  с  водой.  Нагревая  воду,  проверить  температуру
открывания термостата. (См. рисунок 8-4).

  Стандартное значение: 82±1,5°C

2).  Продолжить  нагрев  воды  до  более  высокой  температуры  для  проверки  температуры  и
величины хода полного открывания термостата. (См. рисунок 8-5).

  Стандартная температура полного открывания: 95°C
  Стандартная величина хода полного открывания: >8,5 мм.

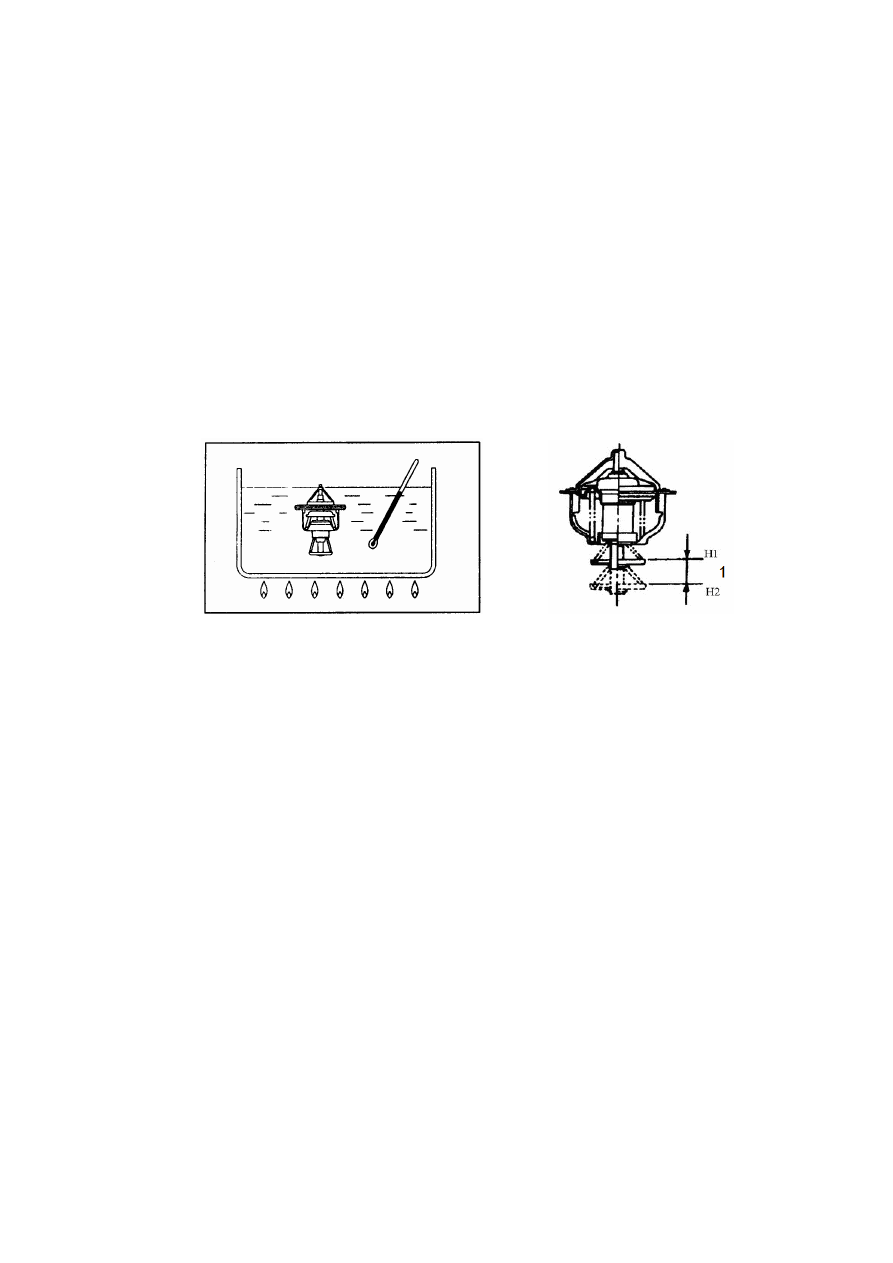

Рекомендации:  измерить  высоту  H1  термостата  в  закрытом  положении  и  высоту  H2  –  в
полностью открытом положении. Величина хода полного открывания = H2-H1.







                                            Рисунок 8-4.                                                        Рисунок 8-5.

1. Величина хода полного открывания.

Примечание:

Не допускать попадания моторного масла и консистентной смазки на кольцевое уплотнение.

8.6. Водяной насос.

1. Демонтаж.

Перед  демонтажем  водяного  насоса  слить  охлаждающую  жидкость  и  снять  крышку
приводного ремня синхронизации.

После  установки  водяного  насоса  залить  охлаждающую  жидкость  и  установить  крышку
приводного ремня синхронизации.

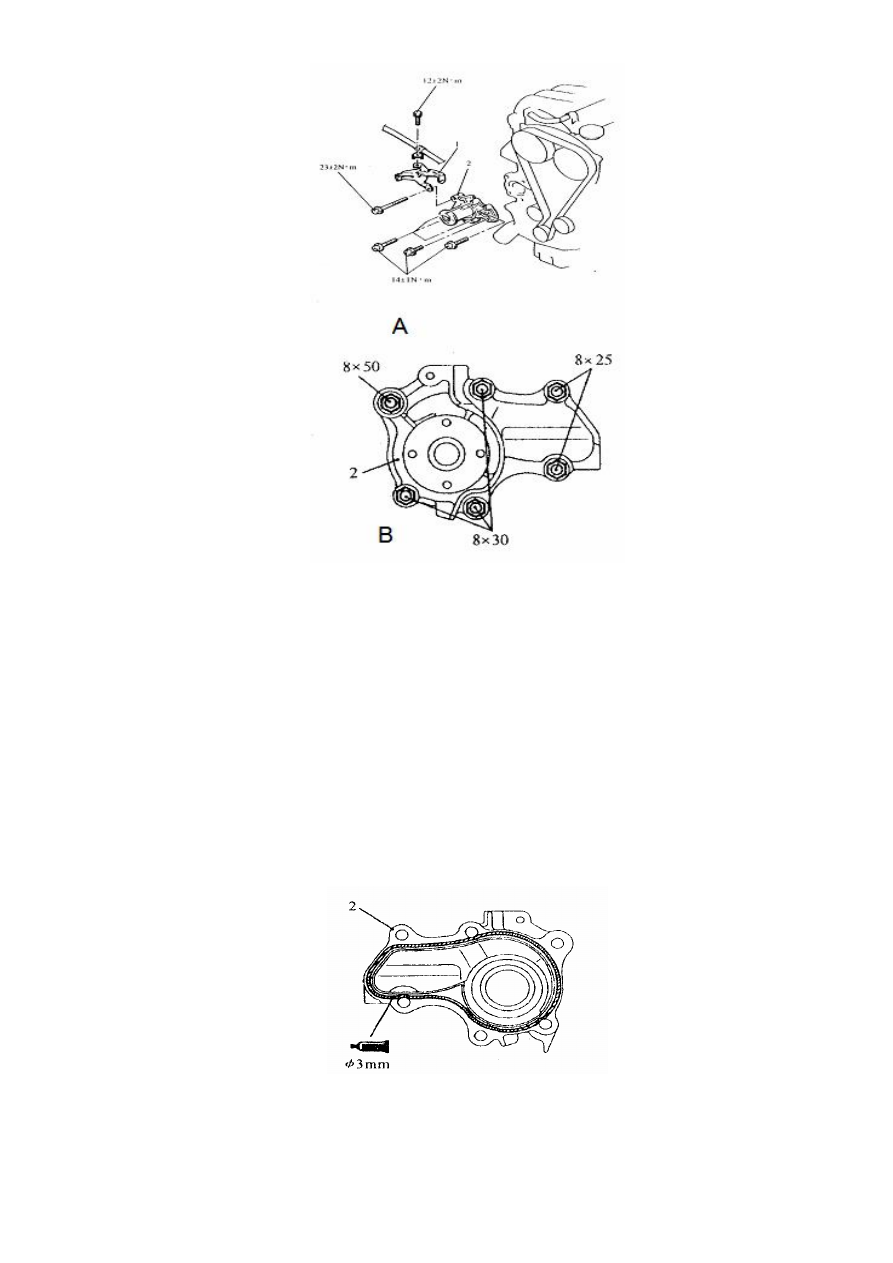

Процедура демонтажа показана на рисунке 8-6 (1).



117



Рисунок 8-6 (1).

A. Размеры и места установки болтов. B. Диаметр болта х длина болта. 1. Опорный рычаг генератора

переменного тока. 2. Водяной насос.

2. Установка.

  (1). Удалить грязь с поверхности прокладки водяного насоса.

  (2). Нанести клей-герметик на поверхность прокладки, как показано на рисунке 8-6 (2).

Рекомендованный герметик: LT5699.

  (3). Установить водяной насос в течение 15 минут после нанесения герметика.



Рисунок 8-6 (2).





118

8.7. Впускной и выпускной шланги радиатора.

Перед демонтажем шлангов слить охлаждающую жидкость и снять капот двигателя, нижний
щиток, аккумулятор и кронштейн аккумулятора.

После  установки  шлангов  залить  охлаждающую  жидкость  и  установить  аккумулятор,
кронштейн аккумулятора, нижний щиток и капот двигателя.

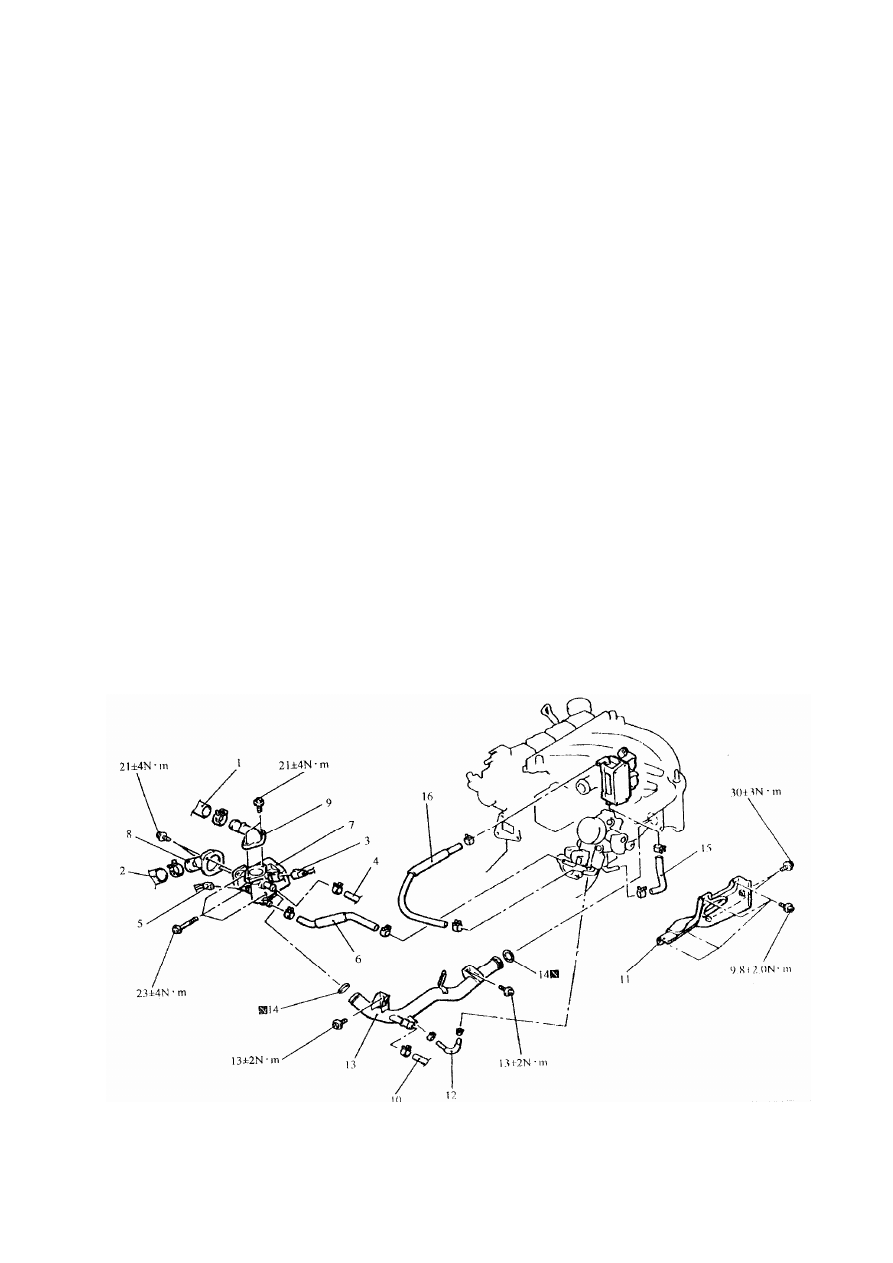

Процедура демонтажа показана на рисунке 8-7.

1. Демонтаж.

  (1). Нанести метки на шланги и хомуты, затем отсоединить впускные и выпускные шланги.
  (2). Снять резонатор маностата, затем отсоединить впускной шланг.

2. Установка.

1). Смочить кольцевое уплотнение и вставить его в шланг.

2). Установить термостат.

  (1). Очистить от грязи поверхность прокладки термостата.
  (2). Нанести герметик в требуемых местах.
  (3). Установить термостат через 15 минут после нанесения герметика.

3). Подсоединить впускной и выпускной шланги.

  (1). Надеть шланги на выступы штуцеров.
  (2).  Установить  шланги  таким  образом,  чтобы  монтажные  метки  были  расположены
правильно.
