Автомобили BYD F3 и F3R. Руководство - часть 30



103

2. Радиальный зазор подшипника шатуна.

  (1). Очистить от моторного масла шатун и подшипник шатуна.

  (2).  Положить  на  кривошип  пластмассовый шаблон,  длина  которого  соответствует  ширине
подшипника шатуна, расположив его параллельно продольной оси кривошипа.

  (3).  Аккуратно  установить  крышку  большой  головки  шатуна  в  монтажное  положение  и
закрутить болты до момента затяжки, регламентированного спецификацией.

  (4). Открутить болты и аккуратно снять крышку большой головки шатуна.

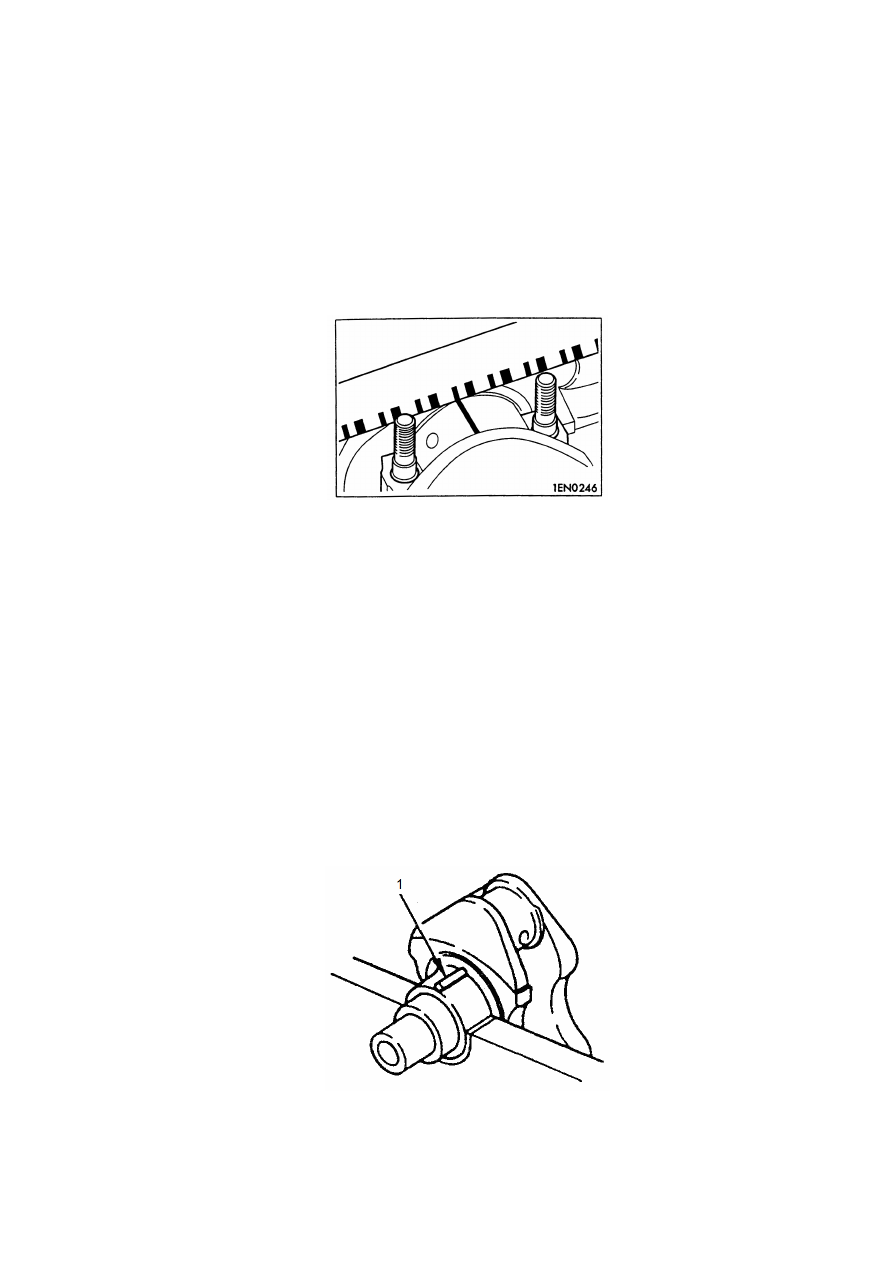

  (5).  Измерить  выступающую  часть  пластмассового  шаблона  в  самом  широком  месте,
прижав линейку к пластмассовому шаблону, как показано на рисунке 5-7.



Рисунок 5-7.

Стандартное значение: 0,02-0,04 мм.
Максимальное допустимое значение: 0.1 мм.

5.3. Коленчатый вал и блок цилиндров.

1. Радиальный зазор шейки коленчатого вала.

Радиальный  зазор  шейки  коленчатого  вала  удобно  измерять  с  помощью  пластмассового
шаблона.

Порядок измерения:

  (1). Очистить от моторного масла подшипник и шейку коленчатого вала.

  (2). Вставить коленчатый вал в подшипник.

  (3). Положить на шейку вала пластмассовый шаблон, длина которого соответствует ширине
подшипника коленчатого вала, расположив его параллельно продольной оси коленчатого вала.
(См. рисунок 5-8).



Рисунок 5-8.

1. Пластмассовый шаблон.

  (4).  Аккуратно  установить  крышку  коленчатого  вала  в  монтажное  положение  и  закрутить
болты до момента затяжки, регламентированного спецификацией.



104

  (5). Открутить болты и аккуратно снять крышку коленчатого вала.

  (6).  Измерить  выступающую  часть  пластмассового  шаблона  в  самом  широком  месте,
прижав линейку к пластмассовому шаблону, как показано на рисунке 5-9.

Стандартное значение: 0,02-0,04 мм.
Максимальное допустимое значение: 0,1 мм.



Рисунок 5-9.

Примечание:

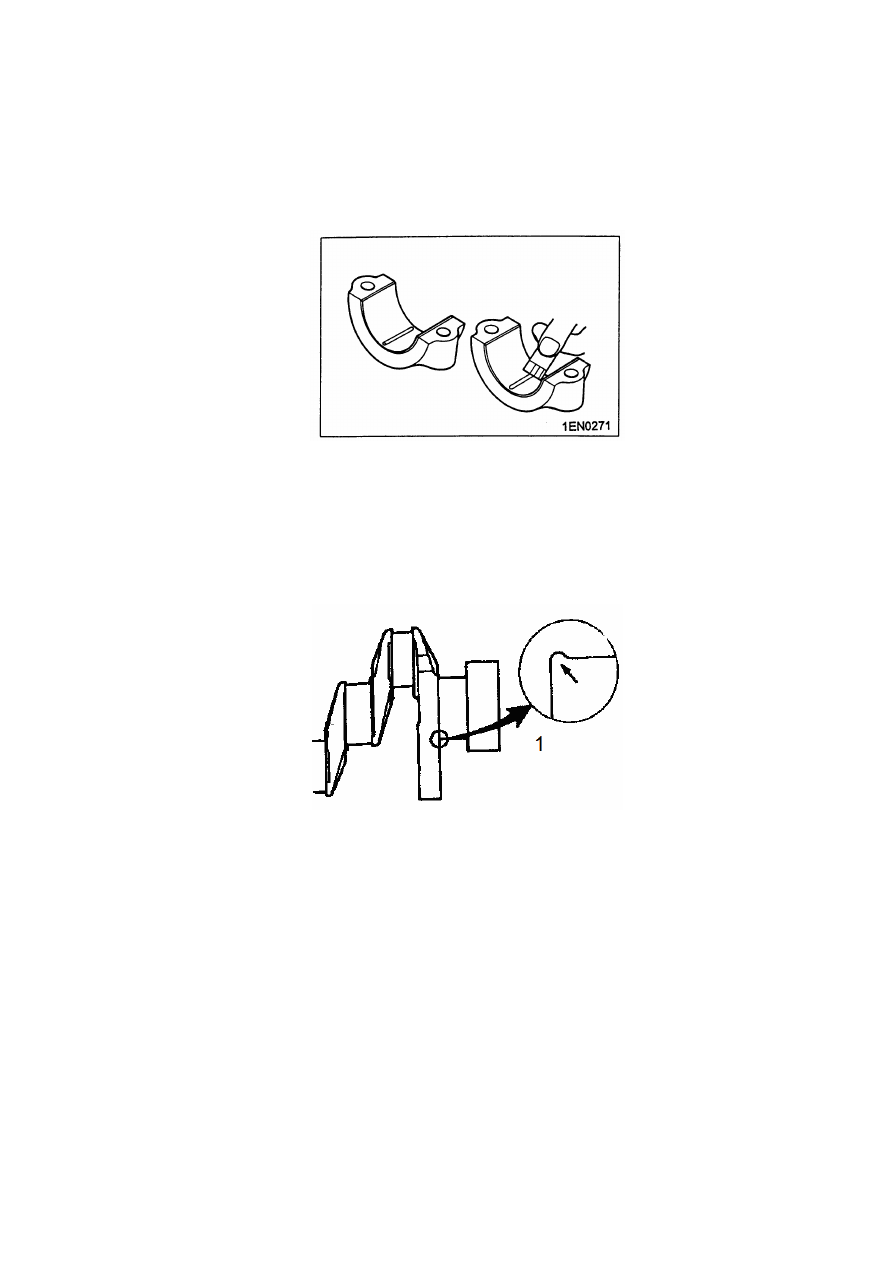

Шатунная  шейка  коленчатого  вала  и шейка  коленчатого  вала  завальцованы.  Не  допускается
обработка указанных деталей с уменьшением размера. (См. рисунок 5-10).



Рисунок 5-10.

1. Завальцовка.

2. Блок цилиндров.

(1).  Проверить  блок  цилиндров  на  предмет  образования  трещин,  коррозии  или  ржавчины
визуальным  осмотром  и  с  помощью  дефектоскопа.  Устранить  дефекты  или  заменить  блок
цилиндров новой деталью.

  (2).  Очистить  поверхность  блока  цилиндров  от  прилипших  кусков  прокладки  и  других

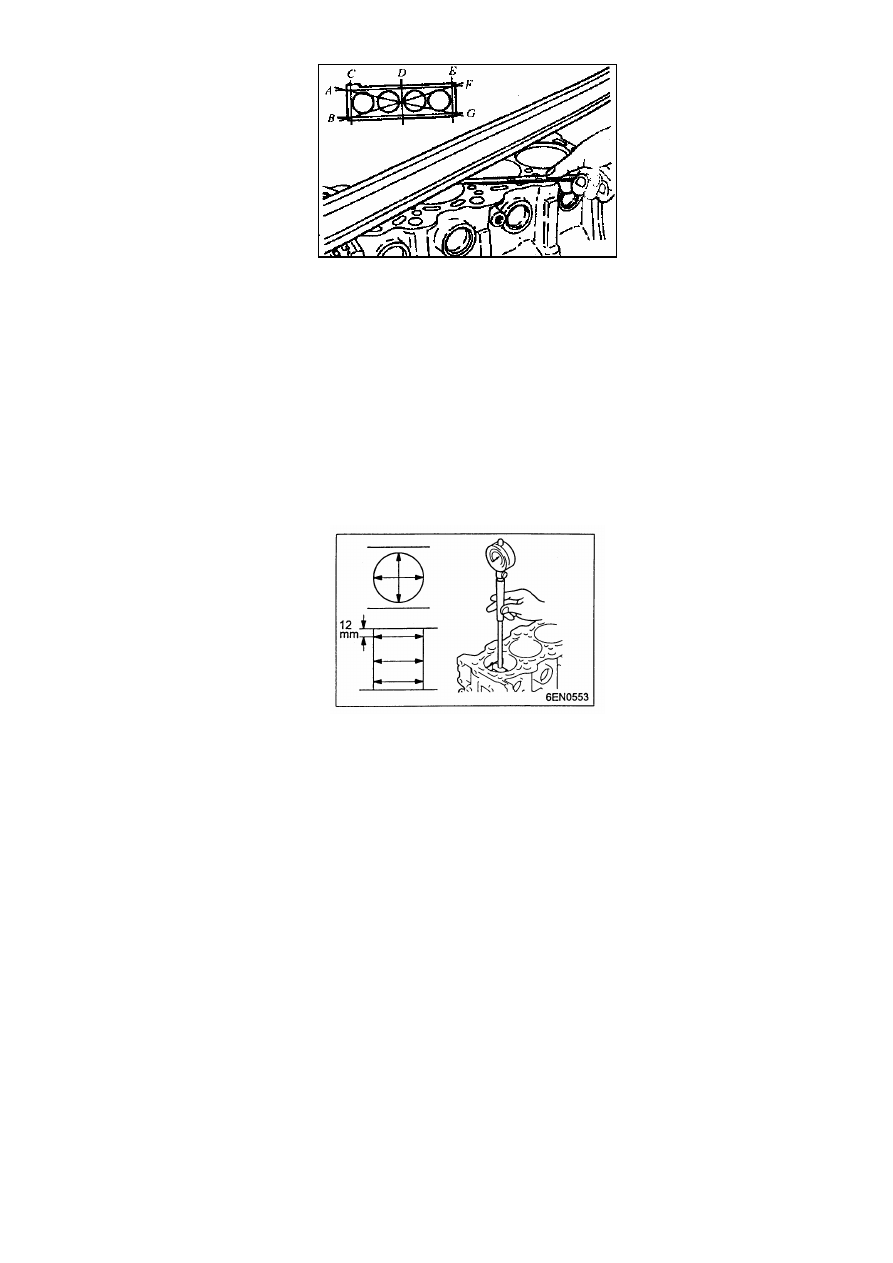

посторонних  предметов.  Измерить  плоскостность  верхней  поверхности  блока  цилиндров.
(См. рисунок 5-11).

Стандартное значение: <0,03 мм.
Максимальное допустимое значение: 0,1 мм.



105



Рисунок 5-11.

  (3).  Проверить  внутреннюю  поверхность  цилиндров  на  предмет  образования  трещин  или
заусенцев.  В  случае  обнаружения  заметных  дефектов  обработать  блок  цилиндров  до
увеличенного ремонтного размера или заменить его новой частью.

  (4). Измерить размеры и цилиндричность каждого цилиндра.

Если даже один из цилиндров значительно истерт, обработать все цилиндры до увеличенного
ремонтного  размера  и  установить  новые  поршни  и  кольца  соответственного  размера.  (См.
рисунок 5-12).



Рисунок 5-12.

Стандартное значение:

  Диаметр цилиндра: 76,0 мм.
  Допуск отклонения от цилиндричности: <0,01 мм.

3. Цилиндр увеличенного ремонтного размера.

  (1).  Выбрать  поршни  увеличенного  ремонтного  размера  соответственно  максимальному
размеру цилиндра.

  (2). Варианты увеличения размеров цилиндра: 0,25 мм, 0,50 мм, 0,75 мм, 1,00 мм.

Величина  зазора  между  поршнем  и  цилиндром  увеличенного  ремонтного  размера  должна
соответствовать диапазону допустимых значений.

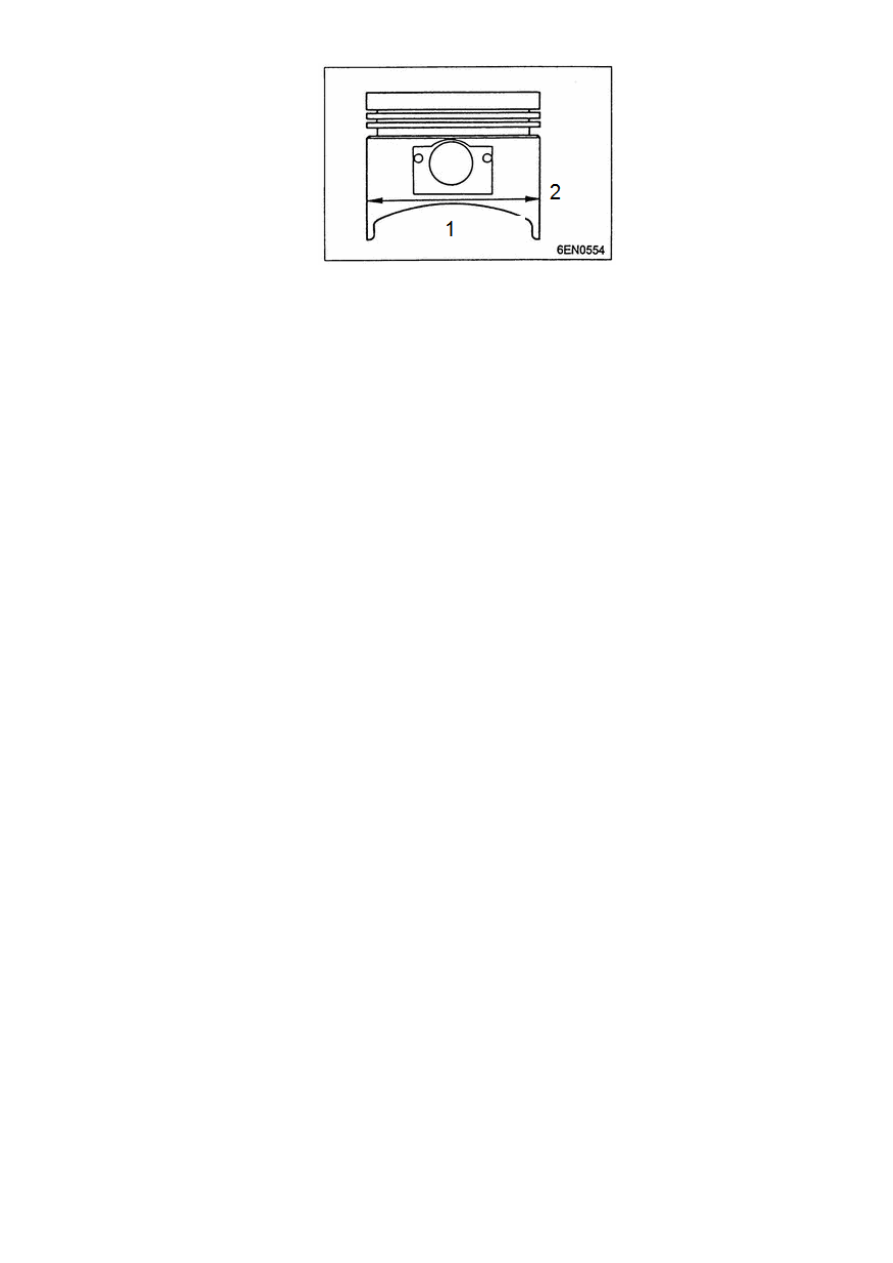

Измерить диаметр поршня в положении, показанном на рисунке 5-13.



106



Рисунок 5-13.

1. Диаметр поршня. 2. Герметик.

  (3). Расчетный диаметр цилиндра увеличенного ремонтного размера.

Расчетный диаметр = диаметр поршня + допустимый зазор (0,02-0,04 мм) – 0,02 мм.

  (4). Расточить цилиндр до расчетного диаметра.

  (5).  Отшлифовать  цилиндр  до  окончательного  диаметра  (диаметр  поршня  +  стандартный
зазор).

  (6). Проверить зазор между поршнем и цилиндром.

Стандартное значение: 0,02-0,04 мм.

Примечание:

Последовательность растачивания цилиндров: второй, четвертый, первый, третий цилиндры.

Раздел 6. Система смазки двигателя.

6.1. Стандартные параметры.

Таблица 6-1.



Стандартные параметры

Режим холостого хода

150 кПа

Давление  моторного
масла

2000 об/мин

540±50 кПа

6.2. Моторное масло.

Таблица 6-2.

3,3 л

Объем  заправки
моторным
маслом

SAE5W-30 (для температуры -30°C и выше)
SAE5W-30 (для температуры -15°C и выше)
Категория не ниже SG

0,3 л в масляном фильтре

6.3. Клей-герметик.

Таблица 6-3.

Применение

Тип герметика



Переключатель
давления масла

Полусухой герметик: 1215 [MZ100077], 1141E

LOCTITE545 или подобная марка
