Автомобили BYD F3 и F3R. Руководство - часть 7



11

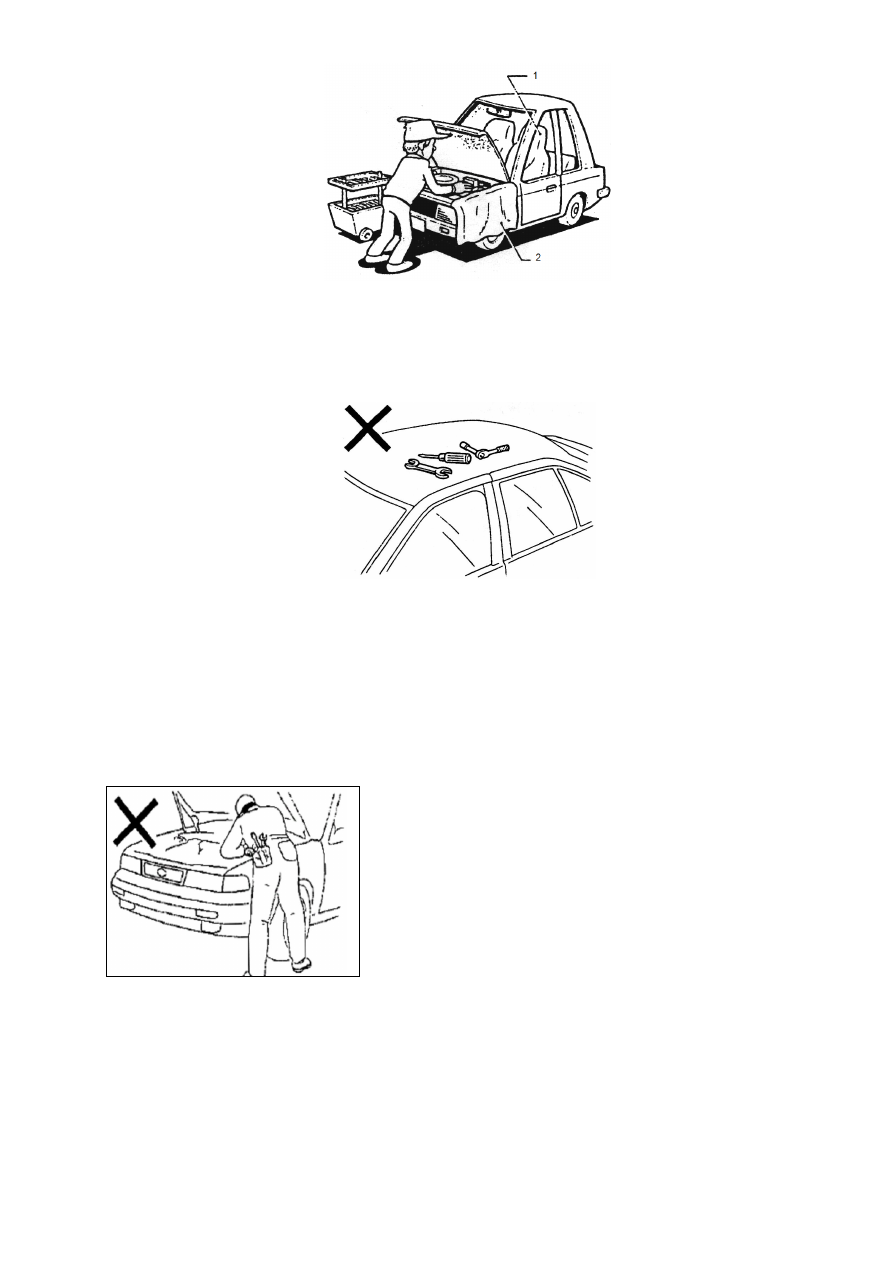

1. Чехол для кресла. 2. Покрывало для крыла.

▲  Не  раскладывать  инструмент  и  части  на  крыше  автомобиля,  капоте  двигателя  и  крышке
багажника.



▲  Не  класть  в  наружные  и  внутренние  карманы  комбинезона  металлические  и  другие
тяжелые предметы, в том числе:

-- скобы и зажимы;
-- цепочки с ключами;
-- крепежный элемент;
-- ремонтный инструмент (например, гаечные ключи);
-- часы.



Расставлять автомобили на достаточном расстоянии.

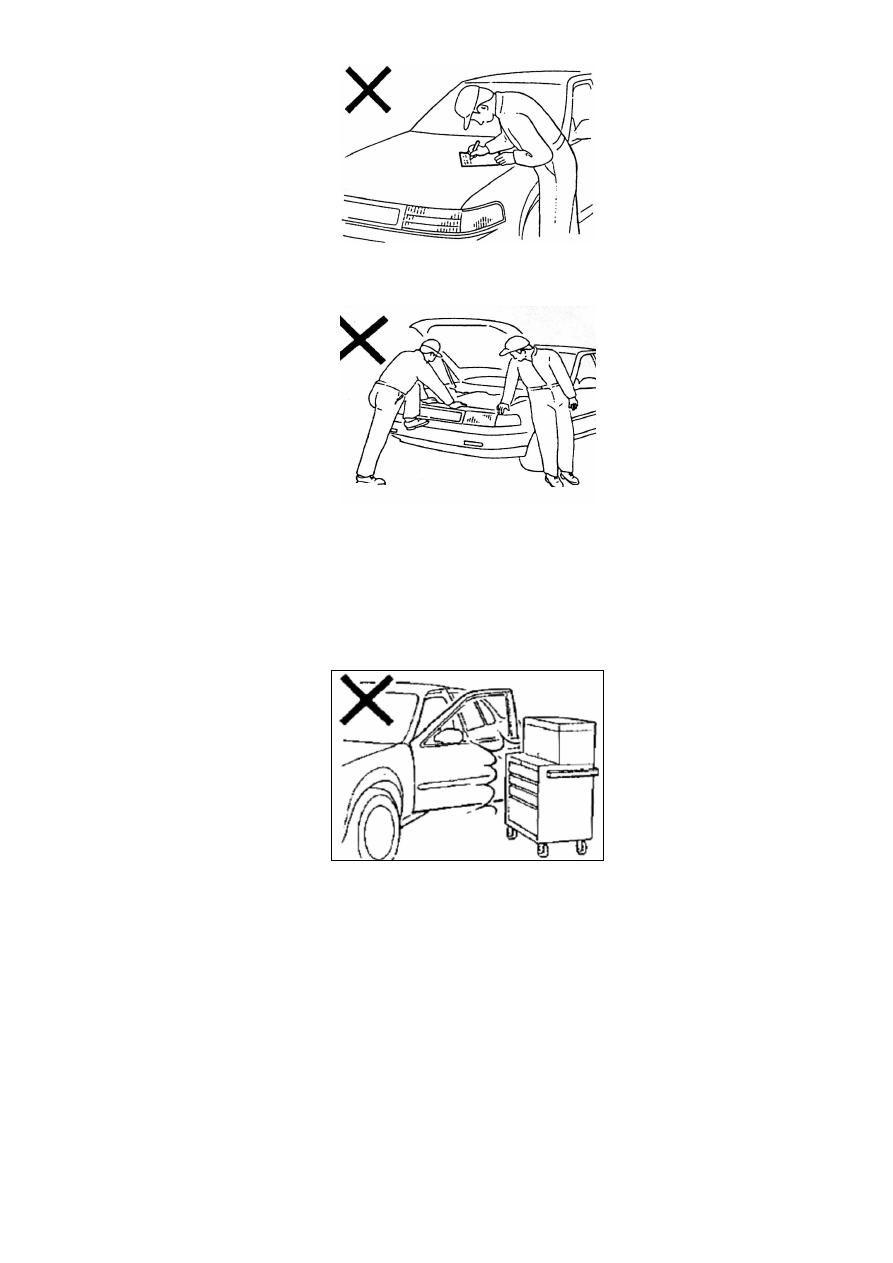

▲  Не  класть  бумагу  для  записи  на  поверхность  автомобиля;  не  пользоваться
вспомогательными устройствами автомобиля, например, прикуривателем.



12



▲ Не облокачиваться на автомобиль; не ставить ноги на бампер.



▲  Оставлять  достаточное  пространство  для  открывания  дверей  во  избежание  повреждения
при столкновении со следующими предметами:

-- стены;
-- ящики с инструментами;
-- рабочие столы.



/3/. Меры безопасности при выполнении операций.

▲ Следить за безопасностью напарника при совместном выполнении работ.

▲  Обеспечить  эффективную  вентиляцию  в  месте  проведения  работ  при  включенном
двигателе.

▲  Применять  соответствующие  средства  безопасности  при  ремонте  нагретых  до  высокой
температуры,  находящихся  под  давлением,  вращающихся,  движущихся  или  вибрирующих
частей;  принимать  особые  меры  предосторожности  во  избежание  получения  травм,  в  том
числе – людьми, находящимися поблизости.

▲ Применять только специальное оборудование для подъема автомобиля.

▲  Не  использовать  опоры  безопасности  для  поддержки  частей  в  процессе  подъема
автомобиля.



13

/4/. Подготовка ремонтного и измерительного инструмента.

Приготовить  ящик  с  инструментом,  измерительные  приборы,  специальный  инструмент  для
поиска  и  устранения  неисправностей,  соответствующие  приборы  и оборудование,  моторное
масло, протирочную ветошь и необходимые для замены запасные части.

/5/. Последовательность действий при демонтаже и установке.

▲ Определить причину возникновения неисправности.

▲ Перед началом демонтажа проверить комплектность и внешний вид автомобиля.

▲  Если  необходима  разборка  узла,  нанести  сборочные  метки  до  начала  демонтажа  частей
или в процессе разборки коллекторов и соединений.

▲ При необходимости почистить части, тщательно проверить их состояние, и только после
этого приступать к сборке узла.

/6/. Демонтаж частей.

▲ Упорядоченно раскладывать снятые части, не допускать их смешивания.

▲  Заменять  части,  не  подлежащие  повторной  установке  после  демонтажа,  такие  как
прокладки, кольцевые уплотнения, контрящие гайки и т.п.

▲ При необходимости сохранить снятые части для передачи их клиенту.

(2). Подъем и опора.

Соблюдать особые меры предосторожности во время подъема автомобиля и установки его на
опоры.  Подводить  подъемник  или  опоры  только  под  специально  предназначенные  точки
автомобиля.

(3). Части с поверхностным покрытием.

/1/.  Термин  «части  с  поверхностным  покрытием»  обозначает  болты  и  гайки,  на  которые
наносится клей-герметик.

/2/. Если затяжка крепежного элемента с поверхностным покрытием ослаблена, необходимо
открутить  соответствующий  болт  или  гайку,  нанести  слой  герметика  на  резьбовую
поверхность, а затем повторно закрутить до заданного момента затяжки.

/3/.  Перед  нанесение  герметика  обязательно  очистить  резьбовую  поверхность  от  остатков
старого герметика и грязи.

Предупреждение:  закручивать  крепежный  элемент  до  максимального  предела  диапазона
допусков момента затяжки.

/4/. Дождаться полного отвердения клея-герметика.



14

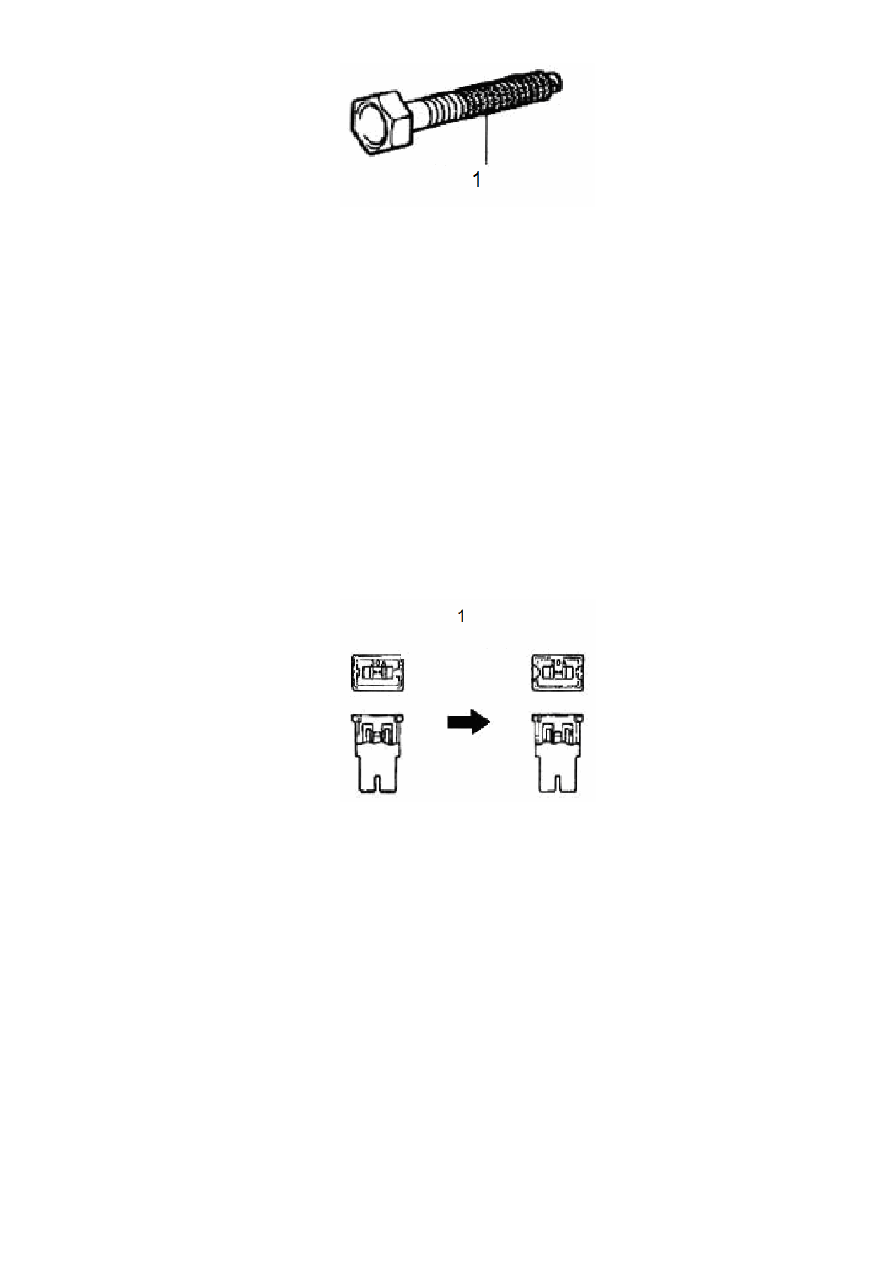

1. Клей-герметик.

(4). Прокладки.

Во избежание утечки прокладки при необходимости покрываются герметиком.

(5). Болты, гайки и винты.

▲ Выполнять инструкции касательно момента затяжки.

▲  Обязательно  использовать  динамометрический  ключ  с  ограничителем  по  моменту
затяжки.

(6). Плавкие предохранители.

Использовать для замены только плавкие предохранители с параметрами тока, аналогичными
неисправному предохранителю.



1. Плавкий предохранитель под большую силу тока и под среднюю силу тока, одинаковые параметры тока.

(7). Зажимы.

Демонтаж  и  установка  зажимов  крепления  вспомогательного  оборудования  кузова
выполняются, как показано на рисунках ниже.

Предупреждение:  в  случае  повреждения  зажима  в  процессе  демонтажа  или  установки
обязательно заменить его новой деталью.
