Автомобили BYD F3 и F3R. Руководство - часть 6



7



Система

Конструкция и технические параметры



Кресла

Передние  кресла:  Независимые,  с  регулировкой  положения  и  высоты
сиденья,  угла  наклона  спинки,  с  подголовниками.  Оборудованы
ремнями безопасности.
Задние  кресла:  Регулировка  не  предусмотрена.  Цельная  конструкция.
Оборудованы ремнями безопасности.

Тип

Охлаждение сжатием с испарением, обогрев жидким теплоносителем

Система управления

Поворотные  головки  переключателей,  управление  направлением
воздушного  потока,  переключение  или  регулировка  интенсивности
обдува, температуры и режима циркуляции воздуха внутри салона

Хладагент

R134a, объем заправки – 580 мл

Система
кондиционирова
ния воздуха

Функциональные
характеристики

Мощность охлаждения – 4,5 кВт, обогрева – 4,5 кВт

Система электрооборудования и ее технические параметры.

Система

Конструкция и технические параметры

Контур электропитания

Однопроводной,  с  отрицательным  контактом  на  массу
кузова, постоянный ток 12В

Генератор

Интегрированный,

переменного

тока,

с

регулятором

напряжения, 12В/85А

Стартер

С

электромагнитным

управлением

электропривода,

потребляемая мощность – 1,2 кВт

Электрическая

крыльчатка

охлаждения радиатора

Вентилятор

с

двухшаговым

переключением

частоты

вращения

Электропитание,
стартер

и

система зарядки

Аккумулятор

Свинцово-кислотный, неразборный, емкость - 60 А*час

Фары

Ближнего света - 55W H7, дальнего света - 60W H1

Боковые  повторители  сигналов
поворота

WY5W, янтарного цвета, 2 шт.

Передние

и

задние

противотуманные фары

Передние противотуманные фары - 55W H3, белого цвета, 2
шт.
Задняя  противотуманная  фара  -  W21W,  красного  цвета,  с
левой стороны, 1 шт.

Задний блок световых сигналов

Тормозные  сигналы  (12В,  4Вт,  красного  цвета,  2  шт.,
кнопочный  выключатель),  сигнал  заднего  хода  (21В,  белого
цвета, 2 шт.), сигналы поворота (21В, янтарного цвета, 2 шт.,
комбинированный  переключатель),  габаритные  огни  (12В,
0,5Вт,

красного

цвета,

2

шт.,

комбинированный

переключатель)

Подсветка  заднего  номерного
знака

W5W, белого цвета, 2 шт.

Передняя

лампа

освещения

салона

Ba9S5W, белого цвета, 1 шт.

Задние

лампы

освещения

салона

C10W, белого цвета, 4 шт., с дверными выключателями

Лампа освещения багажника

W5W, белого цвета, с выключателем в крышке багажника

Световые
приборы

и

сигналы

Дверные лампы

По одной в каждой передней двери, W5W, белого цвета

Комбинированный

блок

указателей

Интегрированный

блок

приборов

с

электронным

управлением, включающий указатель температуры жидкости
в системе охлаждения, спидометр и тахометр

Система
приборов

Индикаторы

Включают:  Индикатор  разрядки  аккумулятора,  аварийный
индикатор давления моторного масла, аварийный индикатор
отказа в системе двигателя, индикатор стояночного  тормоза,
индикатор  ремней  безопасности,  аварийный  индикатор
отказа  системы  подушек  безопасности,  индикатор  дальнего
света фар, индикаторы сигналов поворота (мигающие),
аварийный  индикатор  отказа  антиблокировочной  системы,
индикатор открытой двери и т.д.

Дополнительное
электрооборудов
ание



Включает  автомагнитолу  с  плейером  компакт-дисков,
наружные  зеркала  заднего  обзора  с  электроприводом
регулировки и т.д.



8

Раздел 2. Идентификационный номер транспортного средства

Идентификационные номера транспортного средства, как правило, наносятся в трех местах:
на  табличке  изготовителя  автомобиля,  на  перегородке,  отделяющей  салон  от  моторного
отсека и сверху на приборной панели со стороны водителя, таким образом, чтобы номер был
виден через ветровое стекло.

Положение идентификационных номеров автомобиля BYD F3.



Идентификационный номер автомобиля F3 находится в доступном для просмотра в процессе
покупки и регистрации месте, как показано на рисунке.

Номер двигателя.

Номер  двигателя  автомобиля  F3  наносится  на  блоке  цилиндров,  как  показано  на  рисунке
ниже.





9

Раздел 3. Правила выполнения ремонтных операций

3.1. Предостережения, предупреждения и замечания.

1. Описание.

Описание  процедур  диагностики  и  ремонта  автомобиля  в  настоящем  руководстве  включает
общие и специальные предостережения, предупреждения и замечания.

Компания BYD Auto приложила все усилия для обеспечения технического персонала полной
информацией  касательно  технического обслуживания и  ремонта,  необходимой  для поиска  и
устранения  неисправностей  автомобиля.  Тем  не  менее,  следует  учитывать,  что  нарушение
инструкций и рекомендаций, изложенных в данном руководстве, может привести к опасным
последствиям.  Поэтому,  во  избежание  таких  рисков,  в  текст  руководства  включены
соответствующие предостережения, предупреждения и замечания.

Предостережения,  предупреждения  и  замечания  специально  выделены  в  тексте  руководства
во избежание следующих рисков:

-- Получения тяжелых травм техническим персоналом.
-- Повреждения автомобиля.
-- Выполнения ненужных ремонтных операций.
-- Ненужной замены частей.
-- Неправильного ремонта или замены частей.

Все  предостережения  и  предупреждения,  содержащиеся  в  данном  руководстве,  касаются
конкретных ремонтных операций и ситуаций.

2. Значение предупреждения.

Предостережение  касается  определенных  действий,  которые  технический  персонал  должен
или,  наоборот,  не  должен  выполнять.  Все  предостережения,  приведенные  в  данном
руководстве,  должны  строго  выполняться;  невыполнение  этих  требований  может  повлечь
серьезные последствия, в том числе:

-- Получения тяжелых травм техническим персоналом.
-- Получение травм людьми, находящимися вблизи места проведения работ.
--  Получение  травм  водителем  или  пассажирами  в  процессе  последующей  эксплуатации
автомобиля в результате неправильно выполненного ремонта.

3. Описание предупреждения.

Предупреждения  в  настоящем  руководстве  касаются  определенных  необходимых  или
нежелательных  действий,  на  которые  должен  обращать  внимание  персонал  технического
обслуживания.  Все  предупреждения,  приведенные  в  данном  руководстве,  должны  строго
выполняться;  невыполнение  этих  требований  может  повлечь  серьезные  последствия,  в  том
числе:

-- Повреждение автомобиля.
-- Выполнение ненужных ремонтных операций.
-- Ненужная замена частей.
-- Неправильный ремонт или замена частей.
--  Повреждение  систем  или  частей,  взаимосвязанных  функционально  с  отремонтированной
системой или частью.



10

-- Отказ систем или частей, взаимосвязанных функционально с отремонтированной системой
или частью.
-- Повреждение крепежного элемента, основного или специального ремонтного инструмента.
--  Утечка  охлаждающей  жидкости,  консистентной  смазки,  моторного  масла  или  другой
технической жидкости.

4. Определение замечания.

Примечания  касаются  необходимых  процедур  диагностики  и  ремонта.  Они  включены  в
настоящее руководство со следующими целями:

-- Описание процедур.
-- Обновление информации описания процедуры.
-- Пояснение необходимости выполнения описанной процедуры.
--  Предоставление  дополнительной  информации,  позволяющей  ускорить  выполнение
процедуры.
-- Получение персоналом дополнительных навыков, упрощающих выполнение операции.

3.2. Примечания.

1. Основные требования.

(1). Рабочие требования.

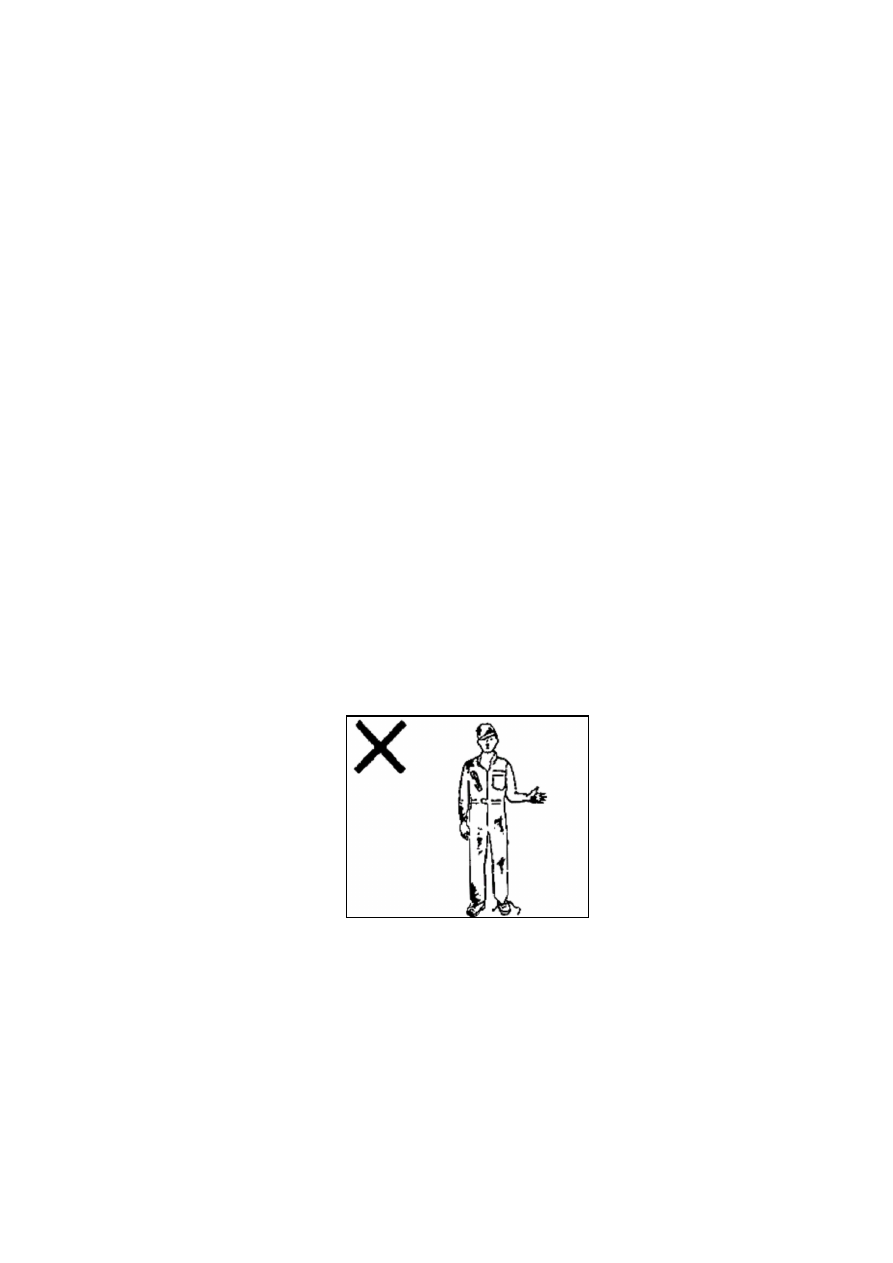

/1/. Одежда и обувь: должны быть чистыми.

▲ Обращать особое внимание на состояние следующих предметов:

-- комбинезон;
-- обувь;
-- руки.



/2/. Защита автомобиля.

▲ Перед началом работ приготовить следующее:

-- подстилку на пол;
-- покрывало для колеса рулевого управления;
-- чехлы для кресел;
-- покрывала для крыльев;
-- покрывало для решетки радиатора;
-- покрывала для дверных кромок.
