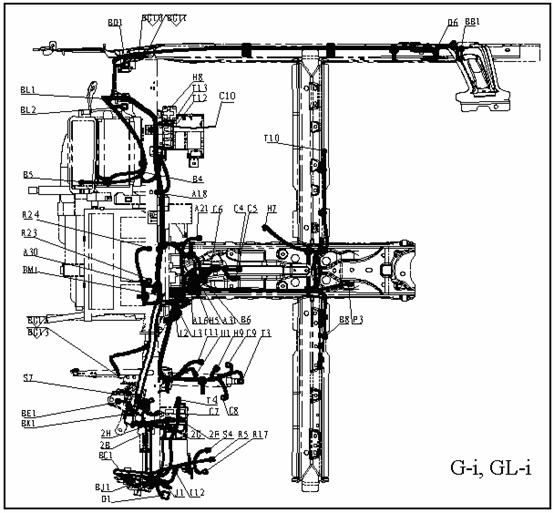

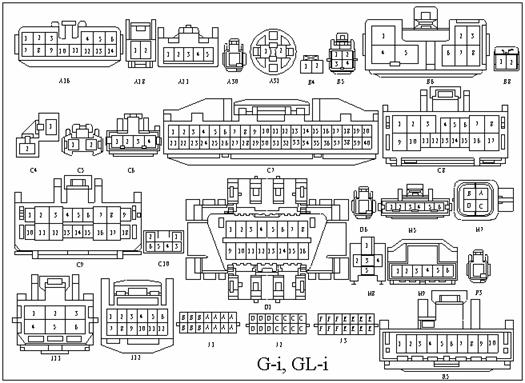

Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
A30 |
6520-0564 |
Антенна |
|
DJ7082A-3.5-21 |
Радиоприемник |
A31 |
7141-2320 |
Подсветка пепельницы |
S4 |
6098-0964 |
Аварийный индикатор противоугонной
системы |
B4 |
MG610281 |
Электропривод нагнетателя |
S7 |
0438503 |
Выключатель тормозного сигнала |
B5 |
6098-0514 |
Регулировочное сопротивление,
нагнетатель |
T3 |
DJ7021A-2.8-21 |
Индикационная подсветка ключа в замке
зажигания |
B6 |
DJ7081-4.8/2.3-21 |
Регулировочный переключатель,
нагнетатель кондиционера |
T4 |
DJ7081-2.3-21 |
Проблесковое реле. |
B8 |
282365-1 |
Выключатель ремней безопасности |
T10 |
DJ7221-1.3/1.8-21 |
Контроллер противоугонной системы |
C4 |
DJ7021-7.8/5-21 |
Пепельница |
T12 |
0338403 |
Реле стартера |
C5 |
7283-8123 |
Подсветка пепельницы |
T13 |
0338403 |
Реле габаритных огней |
C6 |
0438703 |
Электронные часы |
U1 |
7283-1027 |
Выключатель индикатора разблокировки |
C7 |
1318389-1 |
Комбинированный блок приборов |
BG10 |
DJ4355-1Sn |
Линия заземления |
C8 |
6098-1998 |
Комбинированный блок переключателей,
левый |
BG11 |
DJ4355-2Sn |
Линия заземления |
C9 |
6098-1164 |
Комбинированный блок переключателей,
правый |
BG12 |
DJ4355-1Sn |
Линия заземления |
C10 |
6240-1120 |
Тахометр |
BG13 |
DJ4355-2Sn |
Линия заземления |
D1 |
7183-7665-30 |
Разъем подключения диагностического
оборудования |
BB1 |
DJ7141-4.8/2.3-11 |
Кабельная шина правой задней двери |
D6 |
6520-0564 |
Выключатель освещения левой передней
двери |
BC1 |
DJ7241-4.8/2.3-11 |
Кабельная шина левой передней двери |
H5 |
DJ7061-2.2-21 |
Выключатель аварийного освещения |
BD1 |
DJ7141-4.8/2.3-11 |
Кабельная шина правой передней двери |
H7 |
15326423 |
Задний датчик кислорода |
BE1 |
DJ7021L-4.8-11 |
Кабельная шина, крыша кузова |
H8 |
DJJ7053-6.3-2110 |
Реле обогревателя |
BJ3 |
DJ7141-4.8/2.3-21 |
Кабельная шина, пол кузова |

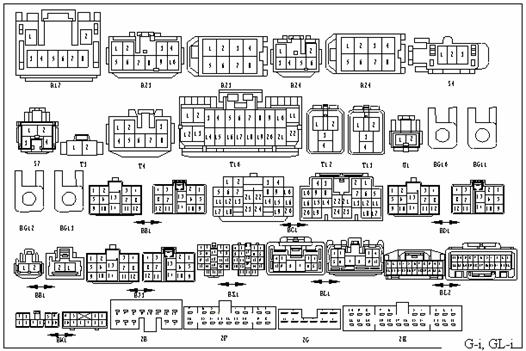

Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
H9 |
6098-2303 |
Кнопка звукового сигнала |
BK1 |
DJ7221-2/6.3-11 |
Кабельная шина, крыло |
I11 |
6098-1716 |
Переключатель управления передачами |
BL1 |
7282-1405-40 |
Кабельная шина, двигатель. |
I12 |
1318774-1 |
Кузовной управляющий модуль |
BL2 |
7282-5834 |
Кабельная шина, двигатель |
J1 |
DJ7141-2.3-2122 |
Разъем 1 # |
BM1 |
174465-1 |
Кабельная шина системы
вспомогательных средств безопасности |
J2 |
DJ7141-2.3-2122 |
Разъем 2 # |
2B |
0438803 |
Блок разъемов |
J3 |
DJ7141-2.3-2122 |
Разъем 3 # |
2F |
7283-1163 |
Блок разъемов |
P3 |
6520-0564 |
Выключатель стояночного тормоза |
2H |
MG651086 |
Блок разъемов |
R5 |
7283-7602 |
Контроллер зеркал с электроприводом |
2G |
DJ7103-4.8-21 |
Блок разъемов |
R17 |
7283-7682-30 |
Выключатель задних противотуманных
фар |
|
|
|

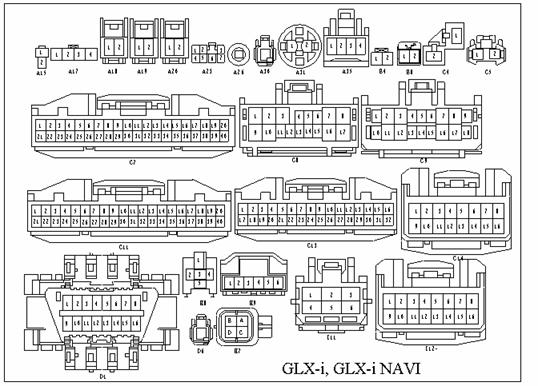

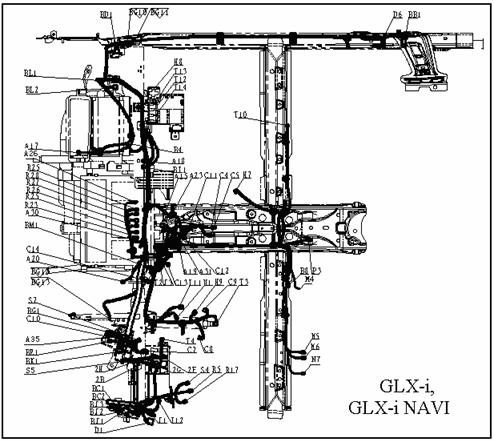

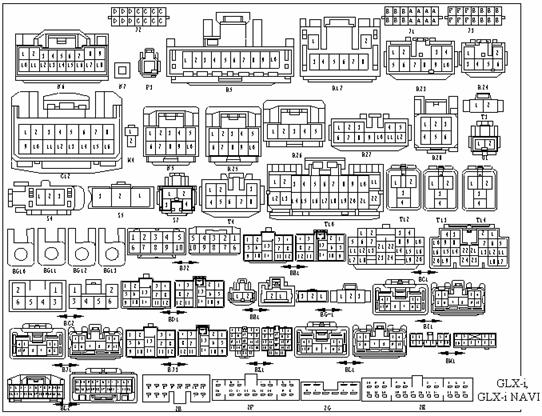

Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
A17 |
DJ70415-6.3-2.1 |
Сервопривод нагнетателя |
H8 |
DJJ7053-6.3-2110 |
Реле обогревателя |
A18 |
7283-5845 |
Датчик температуры конденсатора
системы кондиционирования |
H9 |
6098-2303 |
Кнопка звукового сигнала |
A19 |
7283-5845 |
Датчик температуры воздуха внутри
салона |
I11 |
6098-1716 |
Переключатель управления передачами |
A20 |
7283-5845 |
Датчик дневного света |
I12 |
1318386-1 |
Кузовной управляющий модуль |
A23 |
DJ7072-3-21 |
Контроллер управления
топливно-воздушной смесью |
J1 |
DJ7141-2.3-2122 |
Разъем 1# |
A26 |
|
Антенна системы GPS |
J2 |
DJ7141-2.3-2122 |
Разъем 2 # |
A30 |
6520-0564 |
Антенна радиоприемника |
J3 |
DJ7141-2.3-2122 |
Разъем 3 # |
A31 |
7141-2320 |
Подсветка пепельницы |
M4 |
DJ7022-6.3-21 |
Электропривод регулировки положения
кресел |
A35 |
M23394 |
Датчик освещенности |
N5 |
7283-5831 |
Система GPS |
B4 |
MG610281 |
Электропривод нагнетателя |
N6 |
7283-5846 |
Система GPS |
B8 |
282365-1 |
Выключатель ремней безопасности |
N7 |
G15-IS/ M32458 |
Система GPS |
C4 |
DJ7021-7.8/5-21 |
Пепельница |
P3 |
6520-0564 |
Выключатель стояночного тормоза |
C5 |
7283-8123 |
Задняя подсветка пепельницы |
R5 |
7283-7602 |
Переключатель управления зеркалами с
электроприводом |
C7 |
1318389-1 |
Комбинированный блок приборов |
R17 |
7283-7682-30 |
Выключатель задних противотуманных
фар |
C8 |
6098-1998 |
Комбинированный блок переключателей,
левый |
R23 |
DJ7103-2.3-21 |
VCD+GPS+RADIO |
C9 |
6098-1164 |
Комбинированный блок переключателей,
правый |
R24 |
DJ70611-2.3-21 |
VCD+GPS+RADIO |
C11 |
1318389-1 |
Модуль управления системой
кондиционирования |
R25 |
7283-5831 |
VCD+GPS+RADIO |
C12 |
1318386-1 |
Модуль управления системой
кондиционирования |
R26 |
7283-5830 |
VCD+GPS+RADIO |
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
C13 |
M23360(1318747-1) |
Радар заднего хода |
R27 |
M23370 |
VCD+GPS+RADIO |
C14 |
1318386-1 |
Комбинированный блок приборов |
R28 |
M23359 |
VCD+GPS+RADIO |
D1 |
7183-7665-30 |
Разъем подключения диагностического
оборудования |
S4 |
6098-0964 |
Аварийный индикатор противоугонной
системы |
D6 |
6520-0564 |
Выключатель освещения правой передней
двери |
S5 |
DJ7031A-2.2-11 |
Приборная панель на ветровом стекле |
S7 |
0438503 |
Выключатель тормозного сигнала |
BD1 |
DJ7141-4.8/2.3-11 |
Кабельная шина, правая передняя дверь |
T3 |
DJ7021A-2.8-21 |
Индикационная подсветка ключа в замке
зажигания |
BE1 |
DJ7021L-4.8-11 |
Кабельная шина, крыша кузова |
T4 |
DJ7081-2.3-21 |
Проблесковое реле |
BG-1 |
DJ7031A-2.8-21 |
Кабельная шина, датчик освещенности |
T10 |
DJ7221-1.3/1.8-21 |
Контроллер противоугонной системы |
BI1 |
7283-1405-40 |
Кабельная шина, кондиционер |
T12 |
0338403 |
Реле стартера |
BJ1 |
7283-1405-40 |
Кабельная шина, пол кузова |
T13 |
0338403 |
Реле габаритных огней |
BJ2 |
0446203 |
Кабельная шина, пол кузова |
T14 |
0338403 |
Реле передних противотуманных фар. |
BJ3 |
DJ7141-4.8/2.3-21 |
Кабельная шина, пол кузова |
U1 |
7283-1027 |
Выключатель индикатора разблокировки
дверных замков |
BK1 |
DJ7221-2/6.3-11 |
Кабельная шина, крыло |
BG10 |
DJ4355-1Sn |
Линия заземления |
BL1 |
7282-1405-40 |
Кабельная шина, двигатель |
BG11 |
DJ4355-2Sn |
Линия заземления |
BL2 |
7282-5834 |
Кабельная шина, двигатель |
BG12 |
DJ4355-1Sn |
Линия заземления |
BM1 |
174465-1 |
Линия системы вспомогательных средств
безопасности |
BG13 |
DJ4355-2Sn |
Линия заземления |
2B |
0438803 |
Блок разъемов |
BB1 |
DJ7141-4.8/2.3-11 |
Кабельная шина, правая передняя дверь |
2F |
7283-1163 |
Блок разъемов |
BC1 |
DJ7241-4.8/2.3-11 |
Кабельная шина, левая передняя дверь |
2H |
MG651086 |
Блок разъемов |
BC2 |
6240-1120 |
Кабельная шина, левая передняя дверь |
2G |
DJ7103-4.8-21 |
Блок разъемов |
