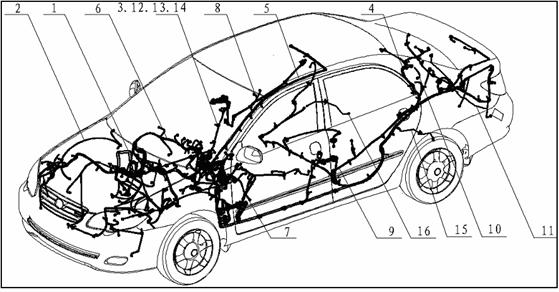

Рисунок 2-1.
№ п/п |
Номер части |
Наименование части |
№ п/п |
Номер части |
Наименование части |
1 |
BYDF3D-4001100 |
Кабельная шина, двигатель |
7 |
BYDF3-4002300 |
Кабельная шина, левая передняя дверь |
2 |
BYDF3D-4011200 |
Кабельная шина, крыло |
BYDF3-4002300B |
BYDF3D-4011200B |
BYDF3-4002300C |
BYDF3D-4011200C |
8 |
BYDF3-4002600 |
Кабельная шина, правая задняя дверь |
3 |
BYDF3D-4003100 |
Кабельная шина, приборная панель |
9 |
BYDF3-4002500 |
Кабельная шина, левая задняя дверь |
BYDF3D-4003100A |
10 |
BYDF3-4002200 |
Кабельная шина заземления, питания,
нагрева, заднее ветровое стекло |
BYDF3D-4003100B |
11 |
BYDF3-4013300B |
Кабельная шина, задний бампер |
BYDF3D-4003100C |
12 |
BYDF3-4003400B |
Кабельная шина, датчик освещенности |
4 |
BYDF3-4004100 |
Кабельная шина, пол кузова |
13 |
BYDF3-4003500B |
Кабельная шина, датчик дневного света |
BYDF3-4004100B |
14 |
BYDF3-4003600B |
Кабельная шина, кондиционер |
BYDF3-4004100C |
15 |
BYDF3-4013100 |
Кабельная шина, датчик частоты
вращения левого заднего колеса |
№ п/п |
Номер части |
Наименование части |
№ п/п |
Номер части |
Наименование части |
5 |
BYDF3-4002700 |
Кабельная шина, крыша кузова |
16 |
BYDF3-4013200 |
Кабельная шина, датчик частоты
вращения правого заднего колеса |
BYDF3-4002700B |
|
|
|
BYDF3-4002700C |
|
|
|
6 |
BYDF3-4002400 |
Кабельная шина, правая передняя дверь |
|
|
|
BYDF3-4002400B |
|
|
|
BYDF3-4002400C |
Примечание: на данном рисунке
отсутствуют компоненты системы вспомогательных средств безопасности. |

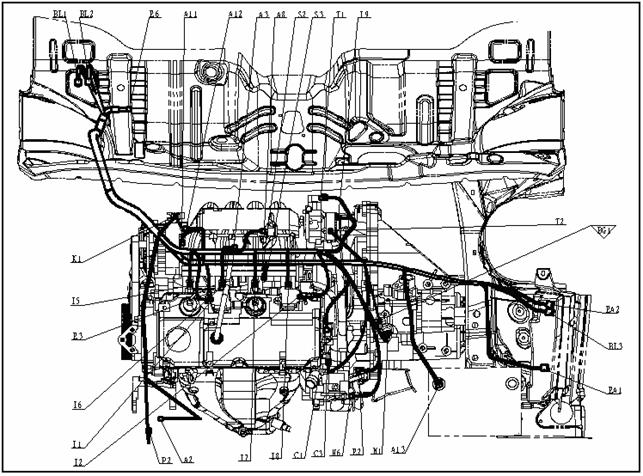

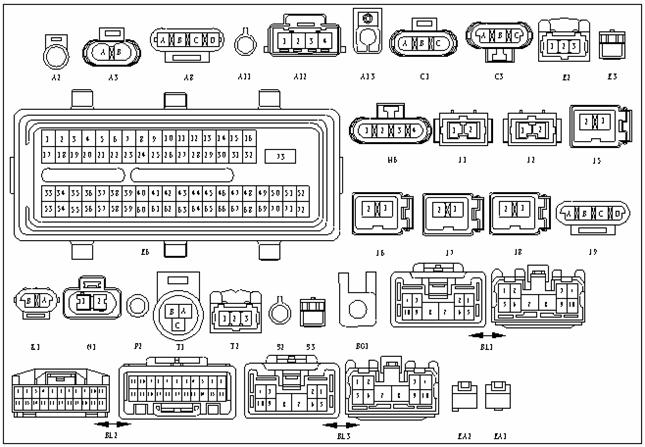

Рисунок 2-2.
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
A2 |
0447104 |
Компрессор |
I7 |
15305086 |
Инжектор 3# |
A3 |
12052643 |
Регулирующий клапан угольного фильтра |
I8 |
15305086 |
Инжектор 4# |
A8 |
12162833 |
Датчик давления и температуры воздуха
во впускном коллекторе |
I9 |
12162188 |
Клапан холостого хода |
A11 |
3724321 (φ8.5) |
Контакт B генератора переменного тока |
K1 |
12052644 |
Датчик детонации |
A12 |
6195-0030 |
Генератор переменного тока |
N1 |
PB625-02027 |
Выключатель светового сигнала заднего
хода |
A13 |
PP2006901 |
Аккумулятор |
P2 |
DJ3011A-4-21 |
Выключатель усиленного рулевого
привода |
C1 |
12059595 |
Датчик положения распределительного
вала |
S2 |
DJ4341 (φ8.5) |
Контакт стартера |
C3 |
12110293 |
Датчик углового положения коленчатого
вала |
S3 |
0338102 |
Стартер |
E2 |
282191-1 |
Датчик температуры жидкости в системе
охлаждения |
T1 |
12065287 |
Датчик положения дроссельной заслонки |
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
E3 |
0338102 |
Датчик давления моторного масла |
T2 |
DJ7031-3.5-21 |
Датчик скорости |
E6 |
15357131 |
Электронный управляющий модуль |
BG1 |
DJ4355A-2Sn
DJ4355A-1Sn |
Линия заземления (провод на массу) |
H6 |
1216-2144 |
Передний датчик кислорода |
BL1 |
7283-1405-40 |
Кабельная шина, приборная панель |
I1 |
DJ7023-3.5-20 |
Катушка зажигания 1# |
BL2 |
0446004 |
Кабельная шина, приборная панель |
I2 |
DJ7023-3.5-20 |
Катушка зажигания 2# |
BL3 |
7283-1405-40 |
Блок плавких предохранителей 1# |
I5 |
15305086 |
Инжектор 1# |
EA1 |
J0504701 |
Блок плавких предохранителей 3# |
I6 |
15305086 |
Инжектор 2# |
EA2 |
J0504501 |
Блок плавких предохранителей 2# |

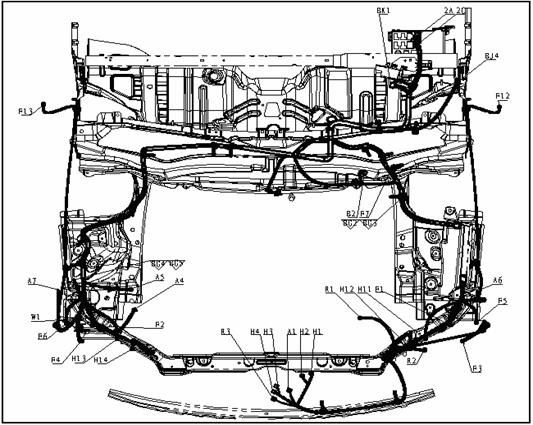

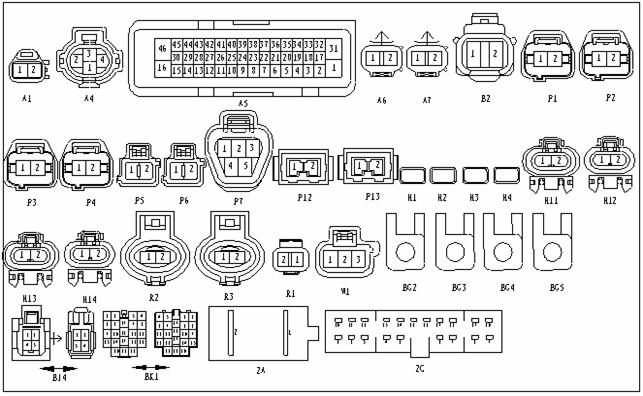

Рисунок 2-3.
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
A1 |
7283-7028-30 |
Датчик температуры наружного воздуха |
H4 |
DJ7013-6.3-2195 |
Звуковой сигнал 2 # |
A4 |
DJ7042Y-2.2-21 |
Переключатель давления в системе
кондиционирования |
H11 |
DJ7029D-2.8-21 |
Фары, левый блок |
A5 |
54210064 |
Электронный блок управления
антиблокировочной системы |
H12 |
DJ7029Y-2.8-21 |
Фары, левый блок |
A6 |
DJ7021-2.2-11 |
Датчик частоты вращения левого
переднего колеса |
H13 |
DJ7029D-2.8-21 |
Фары, правый блок |
A7 |
DJ7021-2.2-11 |
Датчик частоты вращения правого
переднего колеса |
H14 |
DJ7029Y-2.8-21 |
Фары, правый блок |
B2 |
M23374 |
Выключатель сигнала низкого уровня
тормозной жидкости |
R1 |
DJ7021Y-4.8-11 |
Крыльчатка охлаждения |
F1 |
DJ7023-2-21 |
Передний левый габарит |
R2 |
DJ7021Y-4.8-21 |
Регулировочное реле, крыльчатка
охлаждения |
F2 |
DJ7023-2-21 |
Передний правый габарит |
R3 |
DJ7021Y-4.8-21 |
Вентилятор конденсатора |
F3 |
DJ7023-2-21 |
Левая передняя противотуманная фара |
W1 |
M23334 |
Электропривод омывателя |
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
F4 |
DJ7023-2-21 |
Правая передняя противотуманная фара |
BG2 |
DJ4355A-2Sn |
Линия заземления (провод массы) |
F5 |
DJ7021-2.2-21 |
Передний сигнал левого поворота |
BG3 |
DJ4355A-1Sn |
Линия заземления (провод массы) |
F6 |
DJ7021-2.2-21 |
Передний сигнал правого поворота |
BG4 |
DJ4355A-2Sn |
Линия заземления (провод массы) |
F7 |
0445205 |
Стеклоочистители переднего ветрового
стекла |
BG5 |
DJ4355A-1Sn |
Линия заземления (провод массы) |
F12 |
DJ7024-3.5-20 |
Боковой повторитель сигнала левого
поворота |
BJ4 |
6520-0349 |
Кабельная шина, пол кузова |
F13 |
DJ7024-3.5-20 |
Боковой повторитель сигнала правого
поворота |
BK1 |
DJ7221-2/6.3-21 |
Кабельная шина, приборная панель |
H1 |
DJ7013-6.3-2195 |
Звуковой сигнал 1 # |
2A |
DJ7021-9.5-21 |
Блок разъемов |
H2 |
DJ7013-6.3-2195 |
Звуковой сигнал 1 # |
2C |
MG651080 |
Блок разъемов |
H3 |
DJ7013-6.3-2195 |
Звуковой сигнал 2 # |
|
|
|
