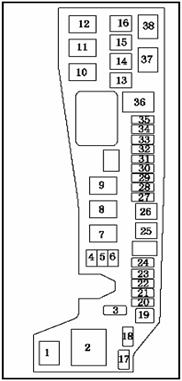

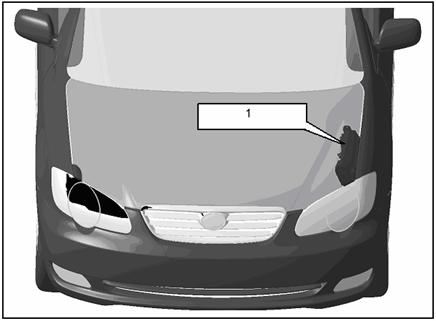

Блок плавких предохранителей |
№ контакта |
Наименование |
№ контакта |
Наименование |
1 |
Реле муфты сцепления кондиционера |
20 |
Плавкий предохранитель левой фары
дальнего света (10А) |
2 |
Реле фар |
21 |
Плавкий предохранитель правой фары
дальнего света (10А) |
3 |
Резервный плавкий предохранитель
(10А) |
22 |
Плавкий предохранитель правой фары
ближнего света (10А) |
№ контакта |
Наименование |
№ контакта |
Наименование |
4 |
Резервный плавкий предохранитель
(15А) |
23 |
Плавкий предохранитель левой фары
ближнего света (10А) |
5 |
Резервный плавкий предохранитель
(20А) |
24 |
Пустой (плавкий предохранитель) |
6 |
Резервный плавкий предохранитель
(25А) |
25 |
Пустой (плавкий предохранитель) |
7 |
Реле вентилятора 3# |
26 |
Плавкий предохранитель передних фар
(40А) |
8 |
Пустой (плавкий предохранитель) |
27 |
Пустой (плавкий предохранитель) |
9 |
Реле звукового сигнала |
28 |
Плавкий предохранитель системы
управления двигателем (15А) |
10 |
Реле вентилятора 2# |
29 |
Плавкий предохранитель освещения
салона (15А) |
11 |
Пустой (реле) |
30 |
Плавкий предохранитель электропитания
IG 2# (30А) |
12 |
Реле вентилятора 1# |
31 |
Пустой (плавкий предохранитель) |
13 |
Пустой (плавкий предохранитель) |
32 |
Плавкий предохранитель звукового
сигнала (10А) |
14 |
Плавкий предохранитель вентилятора
(30А) |
33 |
Плавкий предохранитель аварийного
сигнала (10А) |
15 |
Пустой (плавкий предохранитель) |
34 |
Пустой (плавкий предохранитель) |
16 |
Плавкий предохранитель
антиблокировочной системы (60А) |
35 |
Пустой (плавкий предохранитель) |
17 |
Резервный плавкий предохранитель
(30А) |
36 |
Плавкий предохранитель основного
электропитания (100А) |
18 |
Резервный плавкий предохранитель
(7,5А) |
37 |
Пустой (реле) |
19 |
Приспособление для вытаскивания
(плавкий предохранитель) |
38 |
Главное реле системы управления
двигателем |
№ контакта |
Наименование |
№ контакта |
Наименование |
3 |
Плавкий предохранитель блока приборов
(10А) |
15 |
Плавкий предохранитель задних
противотуманных фар (10A) |
4 |
Плавкий предохранитель регулировки
положения кресла (25А) |
16 |
Плавкий предохранитель стартера
(7,5А) |
5 |
Пустой (плавкий предохранитель) |
17 |
Плавкий предохранитель кондиционера
(10А) |
6 |
Пустой (плавкий предохранитель) |
18 |
Плавкий предохранитель зажигания 2#
(15А) |
7 |
Плавкий предохранитель системы
бортовой диагностики (7,5А) |
19 |
Плавкий предохранитель обогревателя
стекла (10А) |
8 |
Плавкий предохранитель
стеклоочистителей (20А) |
20 |
Плавкий предохранитель контроллера
передних фар (5А) |
9 |
Плавкий предохранитель фар ближнего
света (15А) |
21 |
Плавкий предохранитель прикуривателя
(15А) |
10 |
Плавкий предохранитель тормозного
сигнала (15А) |
22 |
Плавкий предохранитель обогревателя
(40А) |
11 |
Плавкий предохранитель дверей (25А) |
23 |
Плавкий предохранитель обогрева
заднего стекла (30А) |
12 |
Плавкий предохранитель
стеклоподъемников 2# (30А) |
24 |
Плавкий предохранитель
стеклоподъемников 1# (30А) |

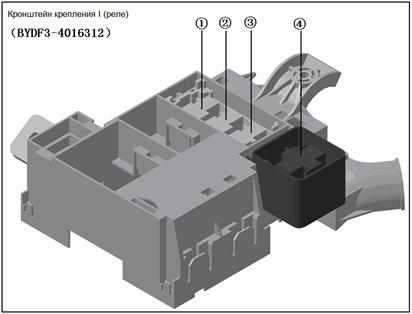

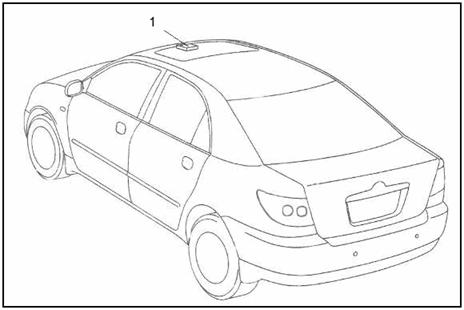

/1/. |
Реле топливного насоса |
/4/. |
Реле обогревателя заднего стекла |
/2/. |
Реле окон с электрическими
стеклоподъемниками |
/5/. |
Реле зажигания 1# |
/3/. |
Пустой (реле) |
/6/. |
Кронштейн крепления проблескового
реле |
