33

Принцип действия

Блок управления рулевой колонки имеет
задачу передавать информацию таким
органам управления, как выключатель
поворотов, стеклоочистителя и т.п. или
считывать информацию с соответствующих
органов управления

Самодиагностика

Коммуникация с блоком управления руле-
вой колонки осуществляется через диаг-
ностический интерфейс шин данных J533
и шину CAN-комфорт. Диагностические
функции блока управления рулевой колон-
ки J527 находятся по адресному слову 16
и отображаются в виде «Lenkradelektronik»
(«электроника рулевого колеса»).

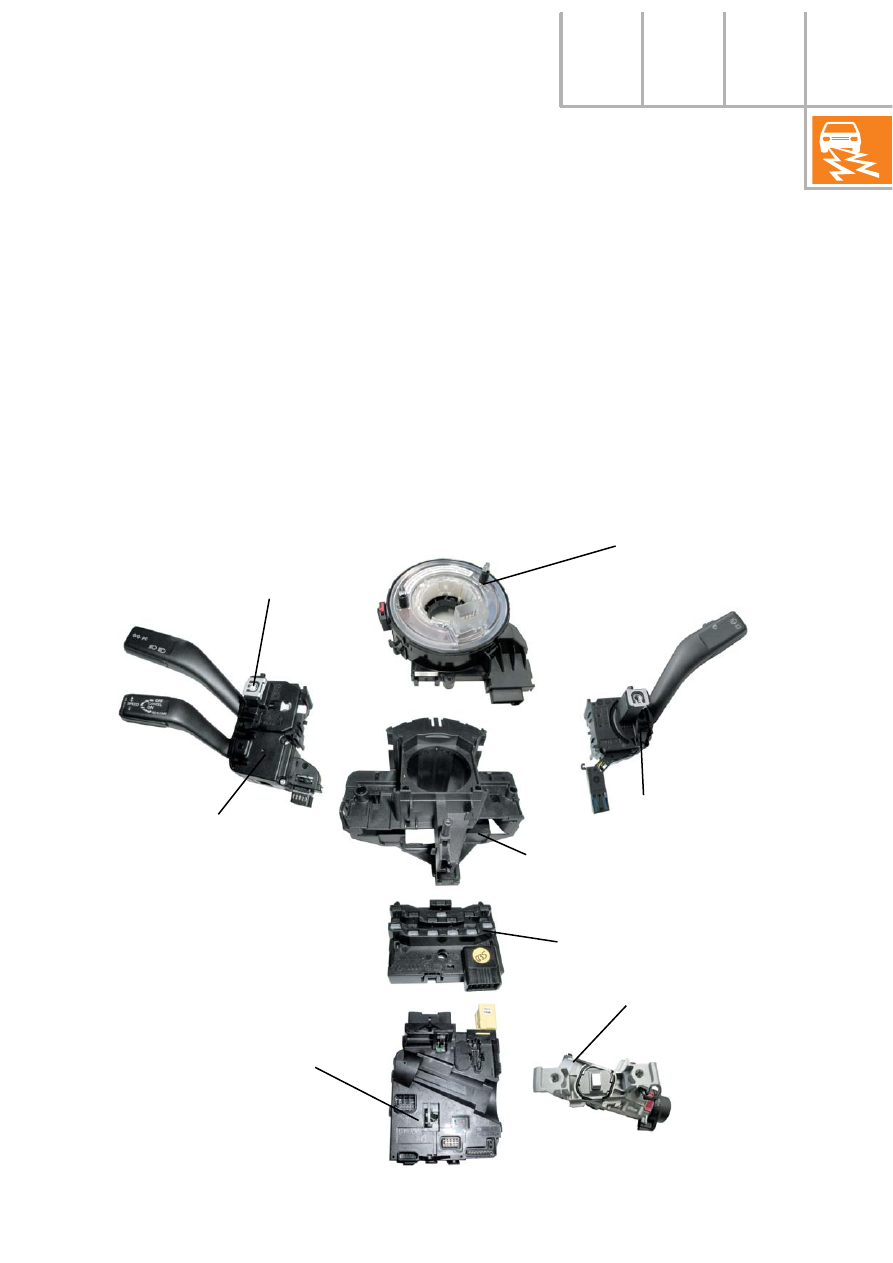

Витая пружина для
подушек безопасности
с возвратным и контак-
тным кольцами F138

Переключатель ука-
зателя поворота Е2

Переключатель
управления круиз-
контролем Е45

Выключатель
стеклоочистителя Е

Несущая часть

Датчик угла поворота
рулевого колеса G85

Блок управления
рулевой колонки
J527

Замок вала рулевого
колеса с выключате-
лем стартера D

312_061

34

Блоки управления

Блок управления распознавания прицепа J345

Блок управления распознавания прицепа
J345 по строению и по принципу действия
идентичен блоку в Audi A8 '03. Он включа-
ет и контролирует освещение прицепа.

Принцип действия

Блок управления распознавания прицепа
J345 расшифровывает информацию CAN
(например, правый поворот...), которая
передается по шине CAN-комфорт.
Так как прицеп не имеет собственного ин-
терфейса шины CAN, то блок управления
распознавания прицепа J345 преобразует
сигналы прицепа в послания шины CAN.
Блок управления содержит оконечные
каскады, которые усиливают электричес-
кие сигналы для задних фонарей прицепа.
Также он следит за подавлением некото-
рых функций при экспуатации автомобиля
с прицепом.

Если штекер прицепа подключен, то деак-
тивируется задний парковочный ассистент
и противотуманная фара автомобиля.

Распознавание прицепа

При выключенном зажигании блок управ-
ления распознавания прицепа J345 опреде-
ляет присоединение прицепа при помощи
измерения сопротивления на нити накали-
вания указателей поворота.

Работа аварийного сигнала на прицепе
возожна и без включения зажигания.

При включенном зажигании происходит
дальнейшее измерение сопротивления
ламп габаритного освещения. Таким обра-
зом происходит распознавание прицепа в
случае неисправности на нем указателей
поворотов.

Блок управления распознавания прицепа
J345 посылает на шину CAN-комфорт ин-
формацию «Прицеп опознан».

Эти функции возможны только в том
случае, если парковочный ассистент за-
кодирован на экспулатацию с прицепом.

35

Место установки

Блок управления распознавания прицепа
J345 находится в багажнике сзади справа в
держателе блока управления.

Аварийная функция

При неисправности процессора в блоке уп-
равления

–  сигнал освещения тормоза обходит про-

цессор и так происходит освещение.

При ошибке в электроцепи прицепа, вызван-
ной электроперегрузкой линии подключения
к блоку управления распознавания прицепа
или коротким замыканием

–  возбудители блока управления включают

и выключают оконечные каскады, за счет
чего происходит самостоятельное мига-
ние фонарей на прицепе.

Функция аварийного освещения активиру-
ется, если блок управления получил сигнал
«Зажигание включено», однако нет соедине-
ния с шиной CAN.

При активной функции аварийного освеще-
ния задние габаритные огни включаются при
включении зажигания.

Самодиагностика

Диагностика блока управления распознава-
ния прицепа J345 осуществляется по адрес-
ному слову 69.

Новым является выборочное тестирование
исполнительного элемента. При помощи
этого тестирования целенаправленно могут
управляться отдельные исполнительные
элементы.

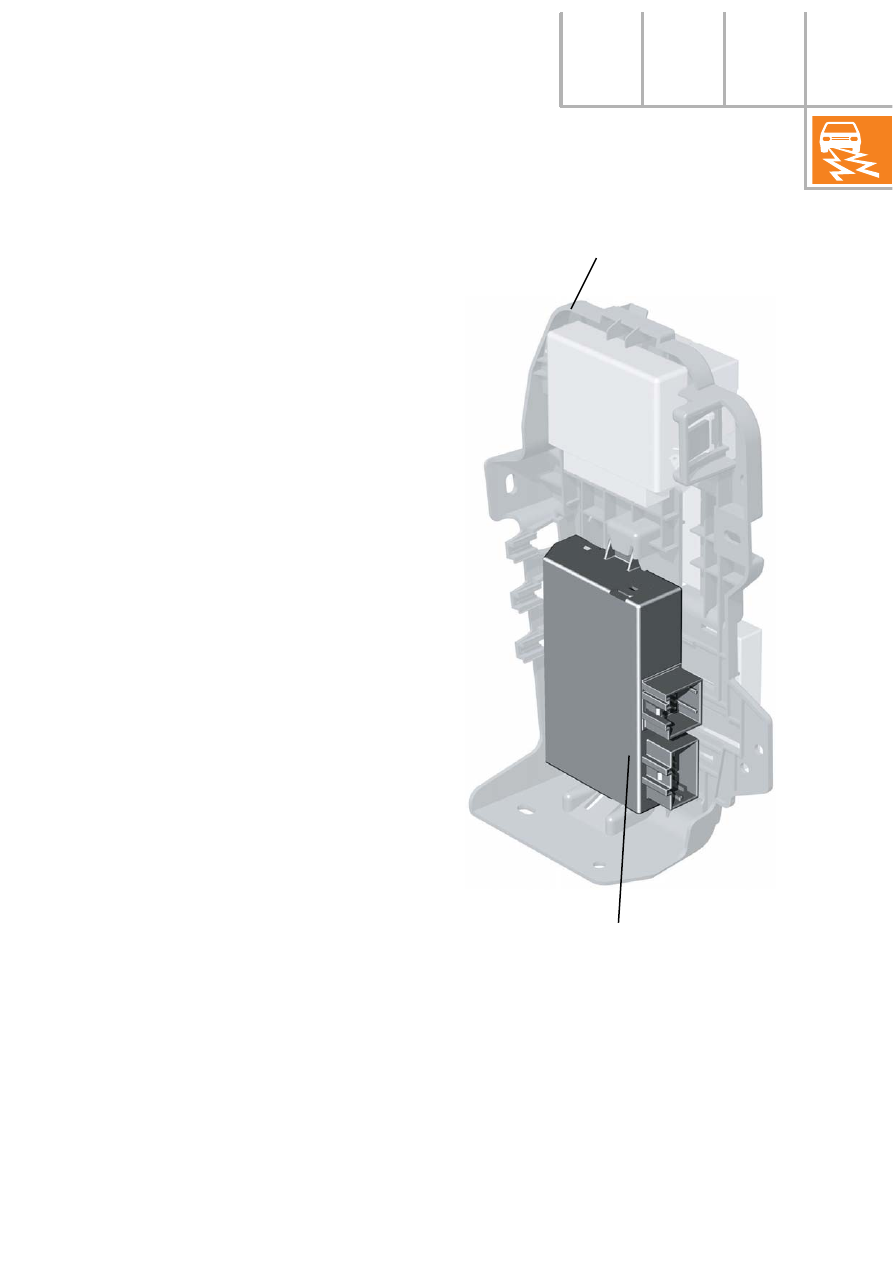

Держатель блока
управления в багажнике
справа

Блок управления

распознавания

прицепа J345

312_050

36

Блоки управления

312_058

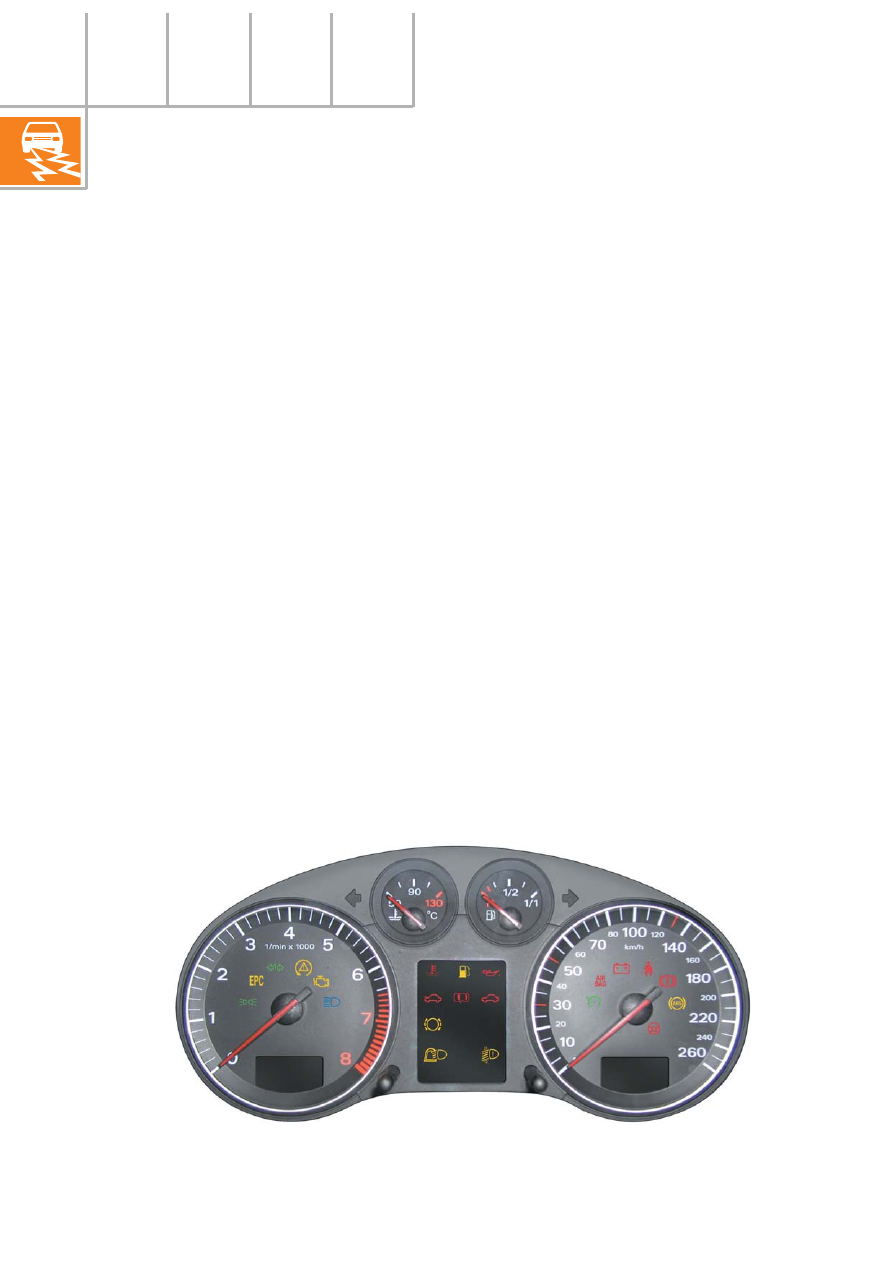

Блок управления с дисплеем в комбинации
приборов J285

На Audi A3 '04 установлен блок управления
комбинации приборов J285 нового поколе-
ния.

Впервые этот блок управления изготовлен
из двух различных плат.

Функциональная плата – крепится при
помощи шетекерного разъема на обратной
стороне. На этой плате установлены все
функционально зависимые элементы.

Индикаторная плата содержит все свето-
диоды освещения, шаговые двигатели, а
также дисплеи с их выходными каскадами.

Соединение с автомобилем устанавлива-
ется при помощи шины CAN-комби между
блоком управления комбинации приборов
J285 и отдельным диагностическим интер-
фейсом шин данных J533.

В блоке управления комбинации приборов
J285 удалось уменьшить количество про-
водных соединений.

Многие входные сообщения передаются
как информации CAN. Для этого и пред-
назначен штекерный разъем на обратной
стороне.

На блок управления комбинации приборов
J285 от внешних датчиков передаются по
собственным соединениям следующие
входные сигналы:

–  Датчик внешней температуры в бампе-

ре;

– Переключатель давления масла;
–  Бачок воды для омывания стекол (в за-

висимости от оснащения);

–  Бачок уровня жидкости охлаждения;
– Тормозная накладка;
–  Емкость тормозной жидкости;
– Система заправки;
– Многофункциональный переключатель

для навигации и выбора меню (в зависи-
мости от оснащения).
