46

Электрооборудование

Блоки управления дверей

Блоки управления дверей встроены
в корпусы электродвигателей
стеклоподъёмников. Им требуются
следующие сигналы:

Запирание и отпирание дверей

Блокировка и разблокировка
дверей

Электропривод стеклоподъёмника
с ограничением усилия

Управление подсветкой
переключателей, подсветкой
порогов

Дополнительно: передние двери
– управление контрольной лампой

(светодиодом) в двери водителя

– электропривод регулировки зеркала
– обогрев зеркал

Блок управления двери

Переключатель стеклоподъёмника

Разблокировка центральным
модулем систем комфорта

Обратная связь с замком двери
– сигнал концевого выключателя

двери

– сигнал  «Заперт»
– сигнал блокировки

Дополнительно: передние двери
– выключатель запирания и отпирания

личинки замка (передняя
пассажирская дверь — только при
отсутствии ДУ)

Дополнительно: дверь водителя
– выключатель центрального замка
– выключатель механизма блокировки

задних стеклоподъёмников

– центральное управление

стеклоподъёмниками

– переключатель выбора зеркала для

регулировки

– переключатель регулировки зеркал

Шина CAN

47

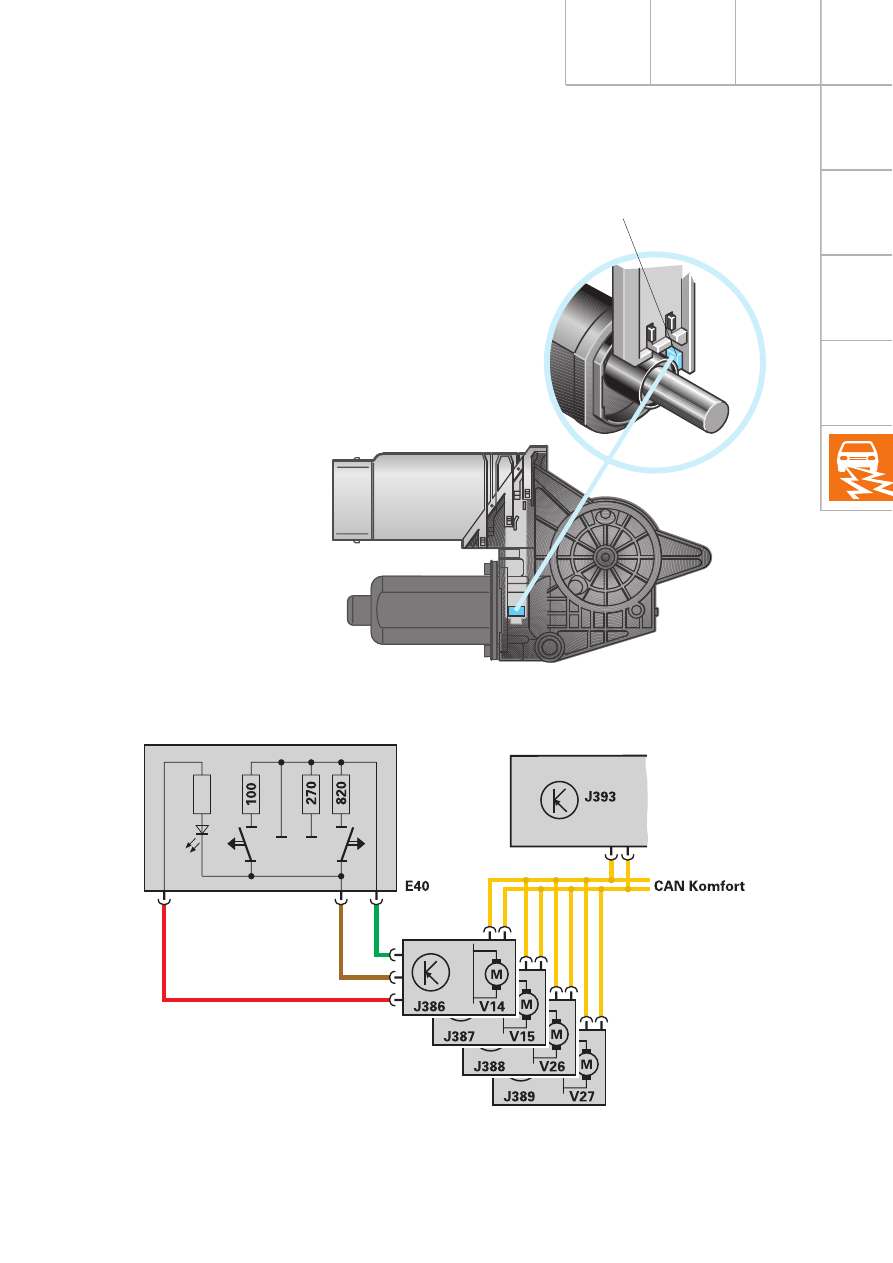

Переключатели стеклоподъёмников

Переключатели стеклоподъёмников —
двухступенчатые.

1

SSP240_142

Датчик Холла

SSP240_104

Электродвигатели стеклоподъёмников

Имеют устройство ограничения усилия.
Датчик Холла определяет скорость вращения
якоря электродвигателя.

Если стекло двери наталкивается на
препятствие, датчик Холла регистрирует
изменение частоты вращения.

В этом случае блок управления двери меняет
направление движения стекла на обратное.

48

Электрооборудование

Кроме того, в дверных замках имеются
следующие микровыключатели:

–   для запирания поворотом ключа в личинке

замка (только спереди);

–   для отпирания поворотом ключа в личинке

замка (только спереди);

–   для выдачи сигнала «Замок заперт»;
–   для выдачи сигнала «Замок

заблокирован»;

–   концевой выключатель двери над 2

зубом храпового механизма защелки
замка.

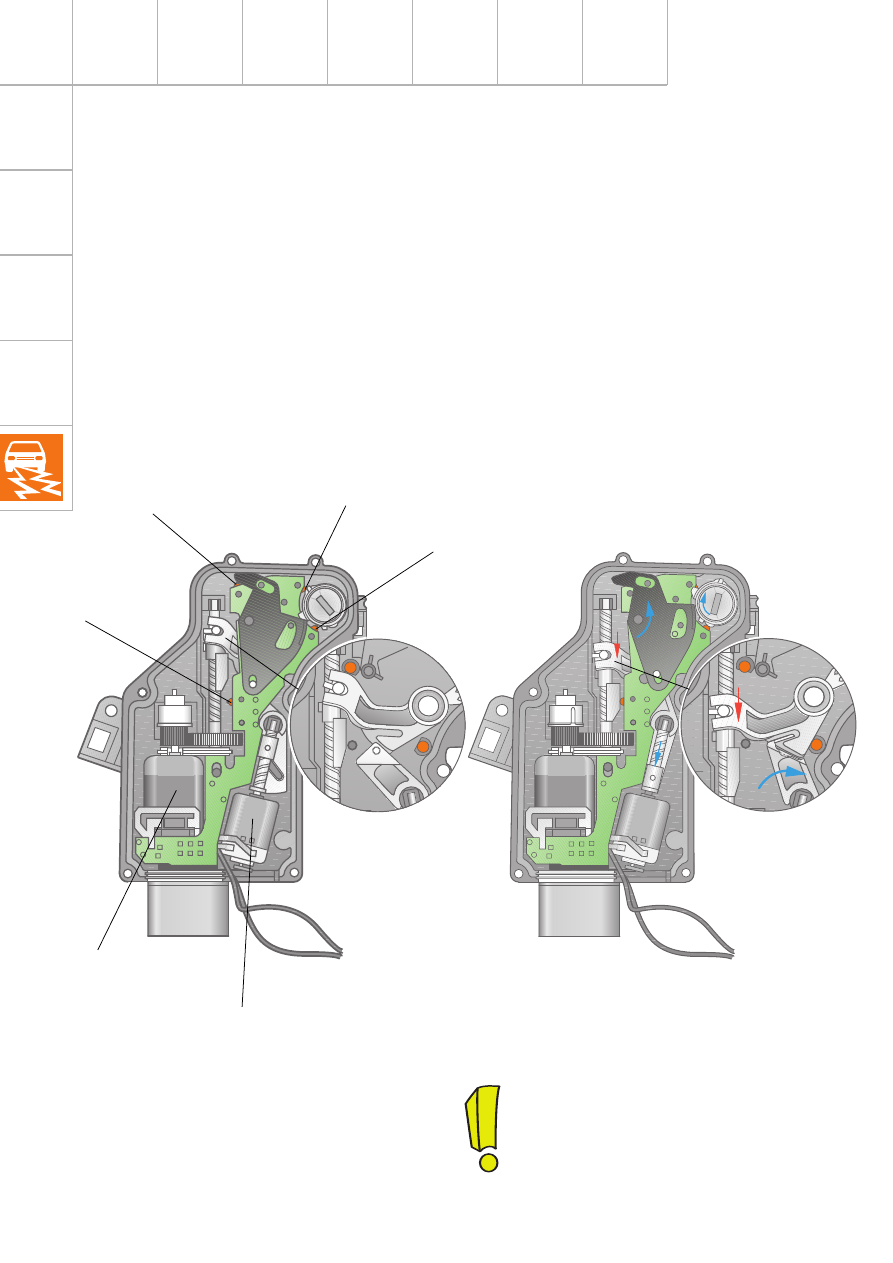

Дверной замок

В каждый дверной замок встроено по два
электродвигателя для запирания/отпирания
и блокировки/разблокировки.

Если автомобиль оборудован
дистанционным радиоуправлением
центрального замка, то личинка
в передней пассажирской двери
не устанавливается.

SSP240_108

SSP240_107

Микровыключатель на
личинке замка «Запереть»

Микровыключатель
центрального замка
«заперто»

Микровыключатель
центрального замка
«заблокировано»

Микровыключатель на
личинке замка «Отпереть»

Электродвигатель
привода
центрального замка
(блокировки/
разблокировки)

Электродвигатель
привода
центрального замка
(запирания/
отпирания)

Замок открыт

Замок заперт и заблокирован

49

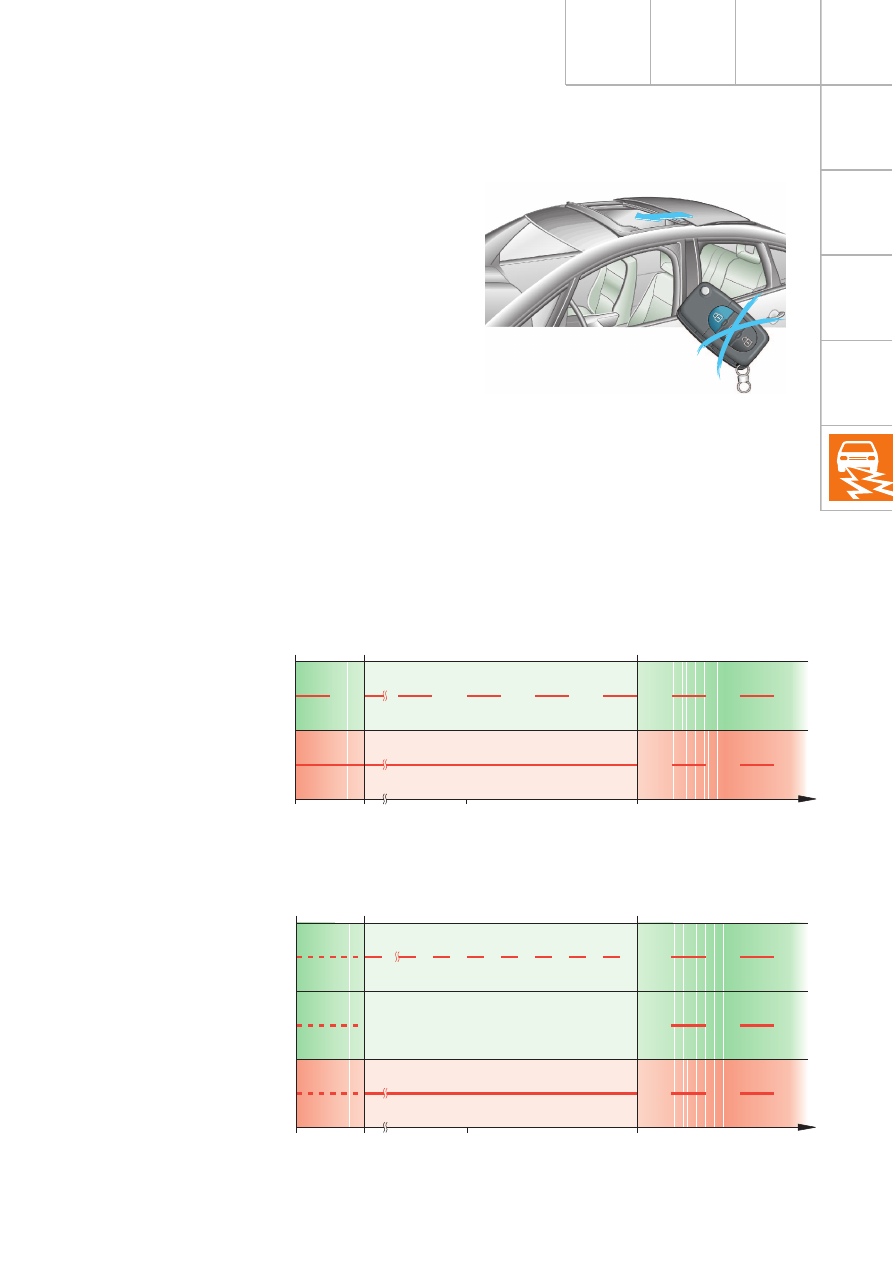

Управление люком Open Sky

Из соображений безопасности функция
комфортного закрывания люка Open Sky
включается только при повороте ключа в
замке. При дистанционном управлении она
не работает. Функция комфортного
открывания, как уже известно, включается
также с пульта дистанционного управления.

Контрольный светодиод

Служит для оповещения водителя в случае,
если при запирании автомобиля
обнаруживается неисправность в системе
комфорта или охранной сигнализации.

По прошествии 30 с после запирания
автомобиля светодиод мигает с частотой
0,5 Гц, независимо от наличия или
отсутствия неисправности. Это сделано для
того, чтобы не привлекать внимание
посторонних к тому, что система неисправна.

SSP240_110

SSP240_111

0,5 Гц

0,5 Гц

2 с

25 с

30  с

0

[t]

Сигналы светодиодов в дверях водителя и переднего
пассажира (без охранной сигнализации)

Центральный замок
в порядке

Центральный замок
неисправен

непрерывное свечение в течение 30 с

0,5 Гц

2 с

25 с

30  с

1,0 Гц

3,3 Гц

0

[t]

сигнал отсутствует

непрерывное свечение в течение 28 с

Сигналы светодиодов в дверях водителя и переднего пассажира
(с охранной сигнализацией и инфракрасной системой охраны салона)

Центральный замок,
охранная сигнализация и
ИК

Центральный замок и охранная
сигнализация работают
ИК

Центральный замок
неисправен
или
ИК

SSP240_109
