Audi A2. Руководство - часть 13

50

Электрооборудование

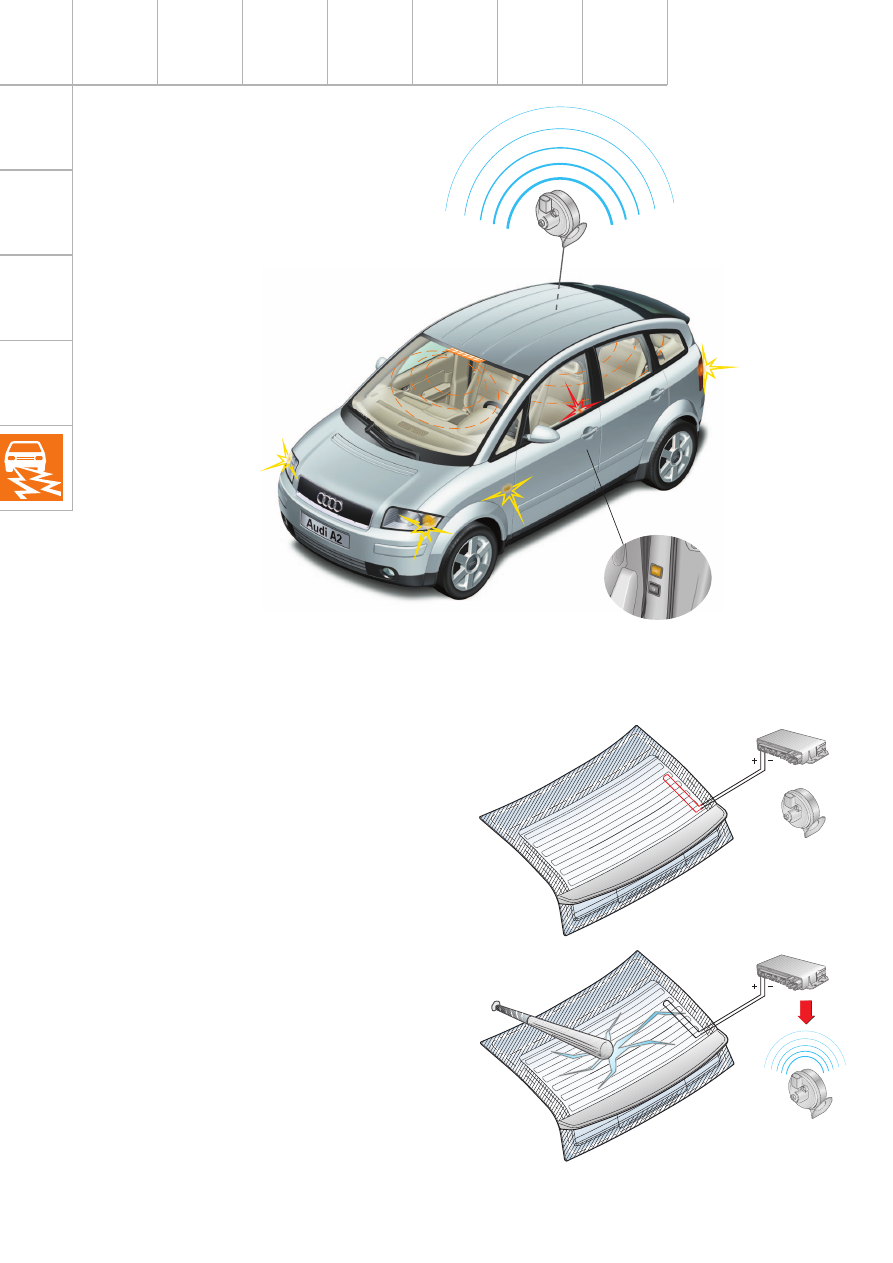

Охранная сигнализация
с системой охраны салона

SSP240_112

Система комфорта на Audi A2 по желанию
может быть дополнена охранной
сигнализацией и ультразвуковой системой
охраны салона.

Положение датчика охраны салона не
позволяет контролировать багажной отсек.

Поэтому на этой модели впервые
использован датчик разрушения заднего
стекла. Он позволяет контролировать
проникновение внутрь через разбитое
заднее стекло.

При включенной охранной сигнализации
центральный модуль систем комфорта
постоянно проверяет проводимость
помещённой в заднее стекло проволоки.
При обнаружении обрыва проволоки модуль
включает сигнал тревоги.

SSP240_113

J393 Центральный блок
управления систем
комфорта (ZKE)

H8 Звуковой сигнал
охранной сигнализации

51

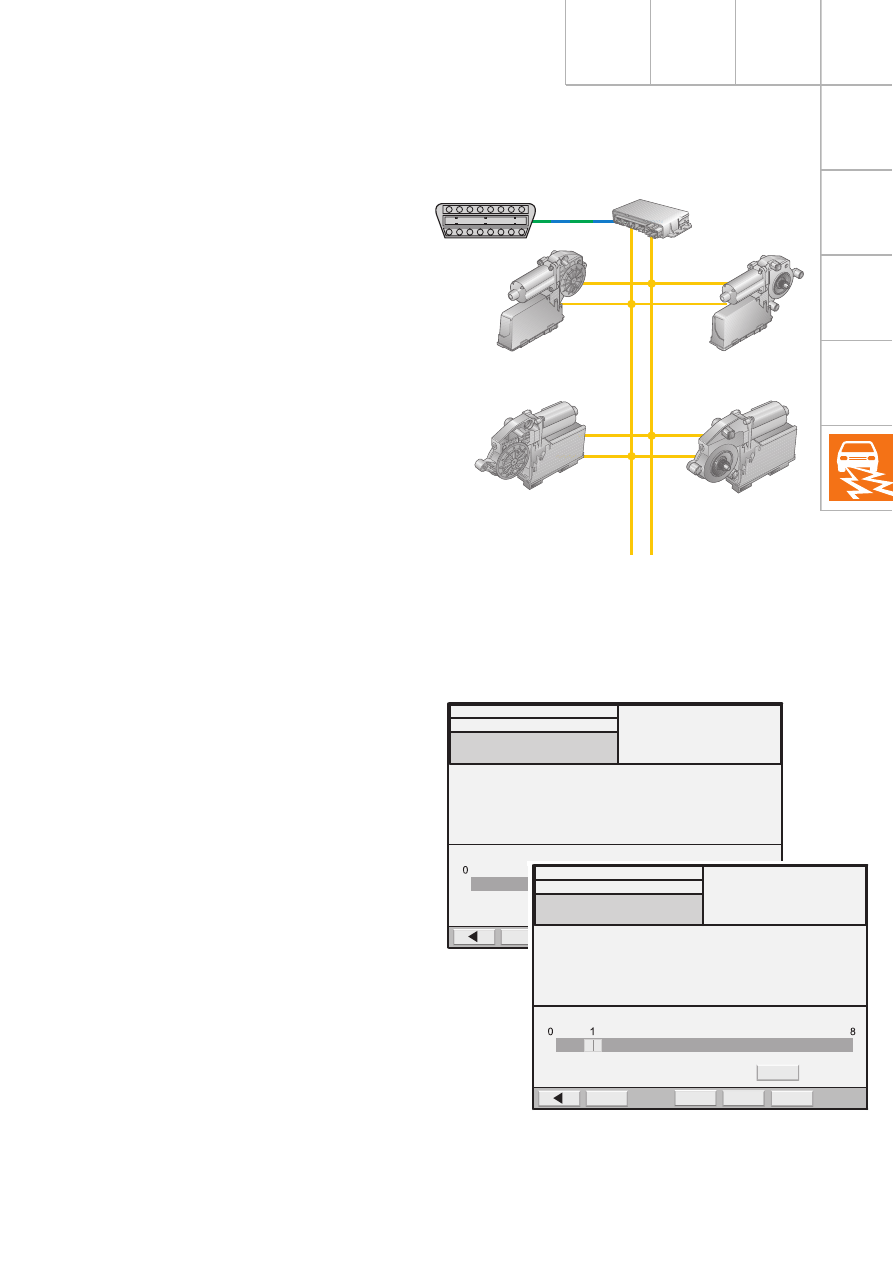

Диагностика

Системы комфорта имеют функцию
самодиагностики.

Адресное слово 46

Результаты самодиагностики всех систем
комфорта передаются через центральный
модуль систем комфорта, а оттуда — по
Kлинии. У блоков управления дверей
собственное адресное слово отсутствует.

Самодиагностику можно запустить только
при включенном зажигании.

Функция «Закодировать блок управления»
позволяет, добавляя к стандартному коду
дополнительные значения, сделать
активными дополнительные функции,
например:

– избирательное запирание ЦЗ;
– блокировка отпирания двери багажного

отсека при превышении определенного
порога скорости;

– запирание всех дверей при превышении

определенного порога скорости.

Дополнительные значения и другие
возможности можно найти в кодировочной
таблице действующего руководства по
ремонту.

Функция «Адаптация, канал 21» позволяет
адаптировать к автомобилю ключ без
использования второго ключа.

В канале 60 для центрального модуля
систем комфорта указывается, имеется ли
панель управления климатической
установкой. Это необходимо для
управления зеркалами через обогрев
заднего стекла.

Через канал 61 настраивается вариант
исполнения системы. Здесь указывается,
сколько блоков управления дверей
установлено в системе.

SSP240_114

J393 Центральный блок

управления систем

комфорта (ZKE)

J386 Блок управления

двери водителя

J387 Блок управления

передней

пассажирской двери

J388 Блок управления

левой задней двери

J389 Блок

управления правой

задней двери

CANкомфорт

Самодиагностика автомобиля

10  Адаптация

46  Центральный модуль систем комфорта

8Z095943C

Модуль комфорта T05 0100

Кодирование 4672

Номер предприятия 2154

Печать

Справка

Канал 21
считать и проверить

Измерительная
техника

Клавиатура

Сохранение

Перейти

Ключ

Настройка

SSP240_115

Самодиагностика автомобиля

10  Адаптация

46  Центральный модуль систем комфорта

8Z095943C

Модуль комфорта T05 0100

Кодирование 4672

Номер предприятия 2154

Печать

Справка

Канал 60
считать и проверить

Измерительная
техника

Клавиатура

Перейти

Клим.уст.KD

Блок управления

активирован

52

Электрооборудование

F248

Клавиша отпирания замка двери
багажного отсека

G209

Ультразвуковой датчик охранной
сигнализации

G304

Датчик разрушения заднего стекла

H8

Звуковой сигнал охранной сигнализации

J285

Блок управления с дисплеем в комбинации
приборов

J386

Блок управления двери водителя

J387

Блок управления передней пассажирской
двери

J388

Блок управления левой задней двери

J389

Блок управления правой задней двери

J393

Центральный блок управления систем
комфорта

M27

Предупредительный фонарь в левой двери

R47

Антенна центрального замка и охранной
сигнализации

S

Предохранитель

V14

Электродвигатель левого
стеклоподъёмника

V15

Электродвигатель правого
стеклоподъёмника

V17

Электродвигатель регулировки положения
зеркала со стороны водителя

V25

Электродвигатель регулировки положения
зеркала со стороны переднего пассажира

V26

Электродвигатель левого заднего
стеклоподъёмника

V27

Электродвигатель правого заднего
стеклоподъёмника

V56

Электродвигатель центрального замка в
двери водителя

V57

Электродвигатель центрального замка в
двери переднего пассажира

V97

Электродвигатель центрального замка в
правой задней двери

V115

Электродвигатель центрального замка в
левой задней двери

V139

Электродвигатель отпирания двери
багажного отсека

V155

Электродвигатель отпирания лючка
топливного бака

V161

Электродвигатель центрального замка
(блокировки) двери водителя

V162

Электродвигатель центрального замка
(блокировки) двери переднего пассажира

V163

Электродвигатель центрального замка
(блокировки) левой задней двери

V164

Электродвигатель центрального замка
(блокировки) правой задней двери

W

Плафон освещения салона, передний

W3

Плафон освещения багажного отсека

W13

Фонарь для чтения со стороны переднего
пассажира

W14

Подсветка косметического зеркала со
стороны переднего пассажира

W19

Фонарь для чтения со стороны водителя

W20

Подсветка косметического зеркала со
стороны водителя

W43

Плафон освещения задней части салона

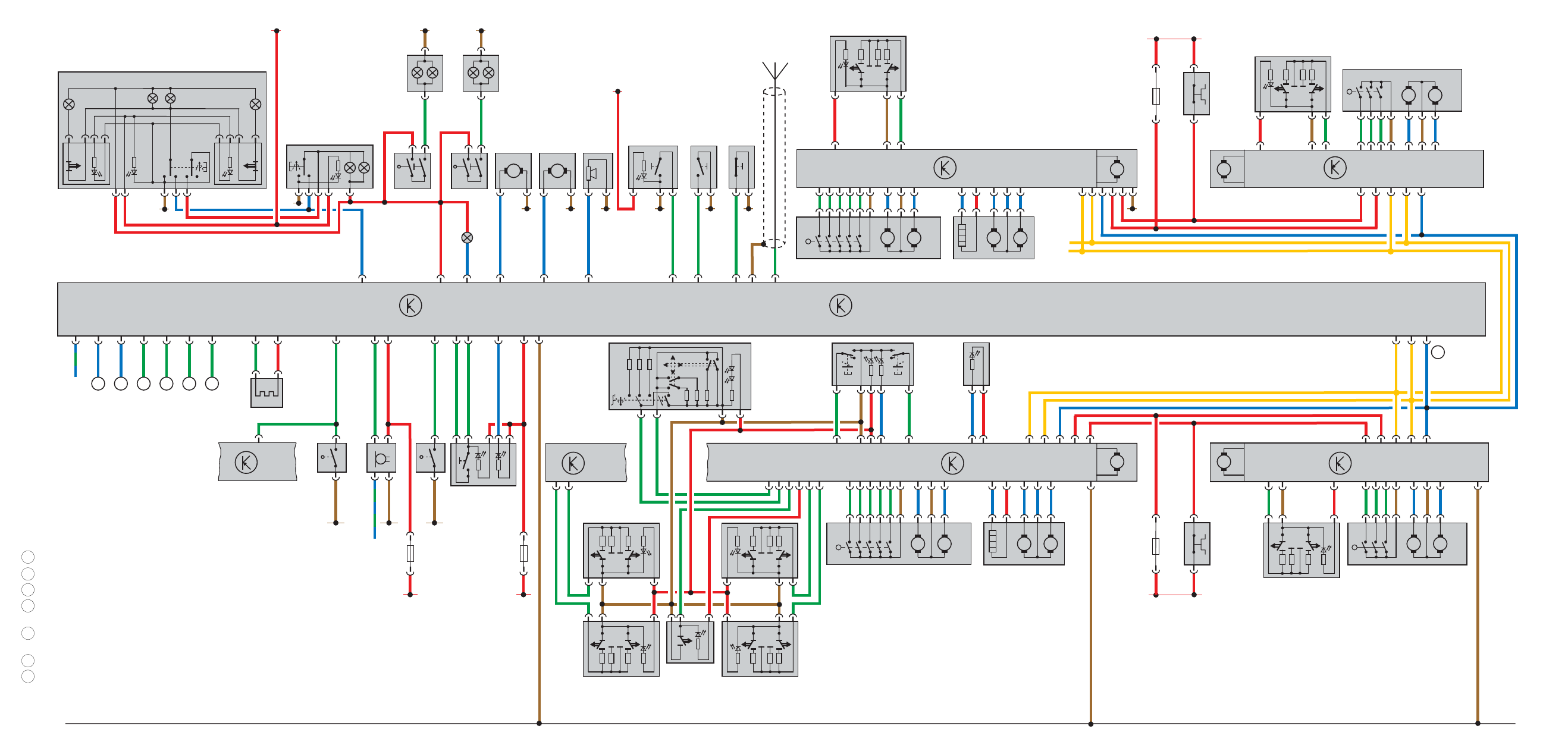

Функциональная схема
систем комфорта

E39

Выключатель блокировки задних
стеклоподъёмников

E40

Выключатель левого переднего
стеклоподъёмника

E41

Выключатель правого переднего
стеклоподъёмника

E43

Переключатель регулировки зеркала

E48

Переключатель наружных зеркал

E52

Выключатель левого заднего
стеклоподъёмника

E53

Выключатель левого заднего
стеклоподъёмника на водительской двери

E54

Выключатель правого заднего
стеклоподъёмника

E55

Выключатель правого заднего
стеклоподъёмника
на водительской двери

E107

Выключатель стеклоподъёмника
на двери переднего пассажира

E150

Выключатель блокировки дверей из
салона, со стороны водителя

E183

Выключатель системы охраны салона

E204

Выключатель дистанционного отпирания
лючка топливного бака

F2

Концевой выключатель двери водителя

F3

Концевой выключатель двери переднего
пассажира

F9

Датчик контроля стояночной тормозной
системы

F10

Концевой выключатель левой задней
двери

F11

Концевой выключатель правой задней
двери

F120

Концевой выключатель охранной
сигнализации передний верхний

F131

Актюатор центрального замка левой
передней двери

F132

Актюатор центрального замка левой
задней двери

F133

Актюатор центрального замка правой
передней двери

F134

Актюатор центрального замка правой
задней двери

F147

Концевой выключатель косметического
зеркала со стороны водителя

F148

Концевой выключатель косметического
зеркала со стороны переднего пассажира

F206

Выключатель закрытия двери багажного
отсека

F241

Концевой выключатель в личинке замка
двери водителя

F242

Концевой выключатель в личинке замка
двери переднего пассажира (автомобили
без ДУ)

F243

Актюатор центрального замка
(блокировки) в двери водителя

F244

Актюатор центрального замка
(блокировки) в двери переднего
пассажира

F245

Актюатор центрального замка
(блокировки) левой задней двери

F246

Актюатор центрального замка
(блокировки) правой задней двери

31

E52

F131

F10

F245

V115

V163

F132

F11

E54

F3

F242

V57

V162

F244

CAN-L

CAN-H

R47

F133

Z5

V25

V15

V27

30

S
30A

F246

V97

V164

V26

30

V14

S
30A

J393

31

J388

M

M

M

J387

M

M

M

M

M

V155

H8

58s

E204

F248

F206

W

W19

W13

W43

W20

W14

F147

F148

W3

V139

58s

J393

S

F

1
0

1
0

F2

F241 V56

V161

F243

M

M

J389

M

M

M

M

Z4

V17

E55

E39

E40

E41

E53

E48

E43

E150

M27

J386

M

J386

S41
10A

S39
10A

F134

J285

6

5

4

3

2

1

S42
10A

30

30

K

K

M

E183

F9

G209

F120

S36
10A

G304

M

M

7

100

820

270

E107

100

820

270

100

820

270

100

820

270

100

820

270

100

820

27 0

100

820

270

SSP240_117

Z4

Нагревательный элемент наружного зеркала со стороны
водителя

Z5

Нагревательный элемент наружного зеркала со стороны
переднего пассажира

1

Разрыв массы магнитолы для охранной сигнализации

2

Сигнал  удара

3

Лампа правого фонаря заднего хода, M17

4

Выключатель обогревателя заднего стекла и наружных зеркал
в автомобилях без климатической установки

5

Центральный замок — мигание (выключатель аварийной световой
сигнализации)

6

Комфортное закрывание, система OPEN SKY

7

Разрешающий сигнал для электрических стеклоподъёмников

K

Диагностический разъем K.линии
