Бортовая сеть

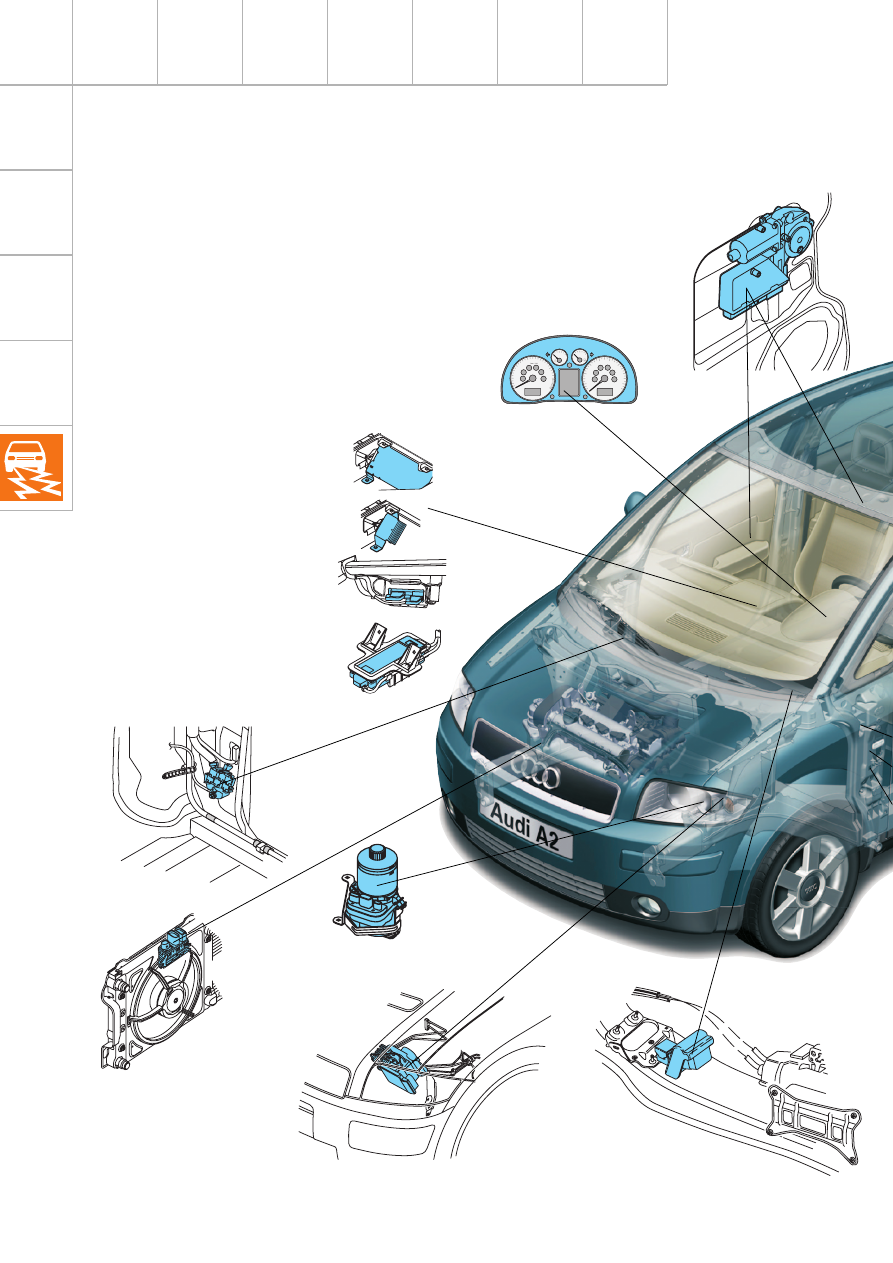

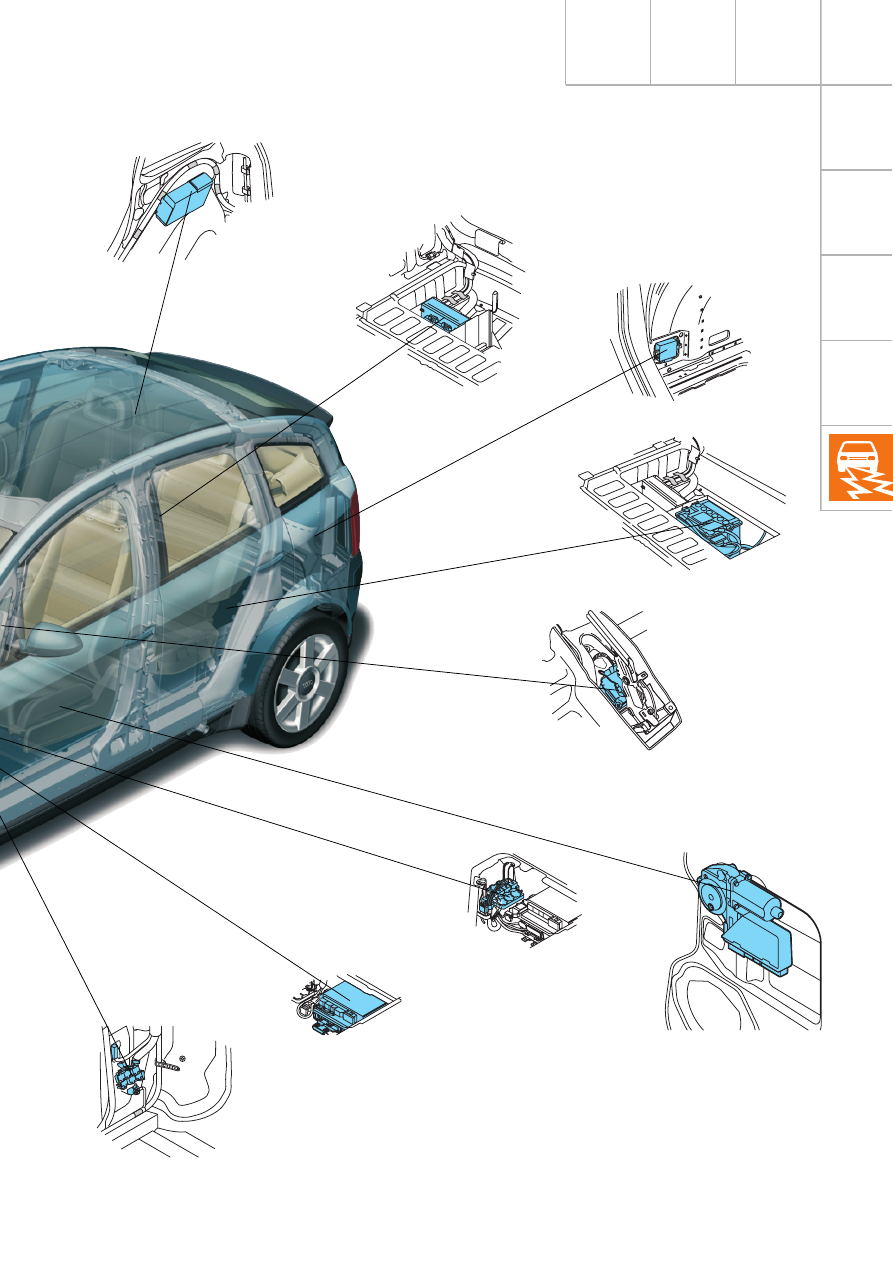

В Audi A2 электрические разъёмы и
электронные блоки управления не
сосредоточены в одном месте, а
распределены по всему автомобилю.
Это, как всегда, позволило оптимально
разместить проводку.

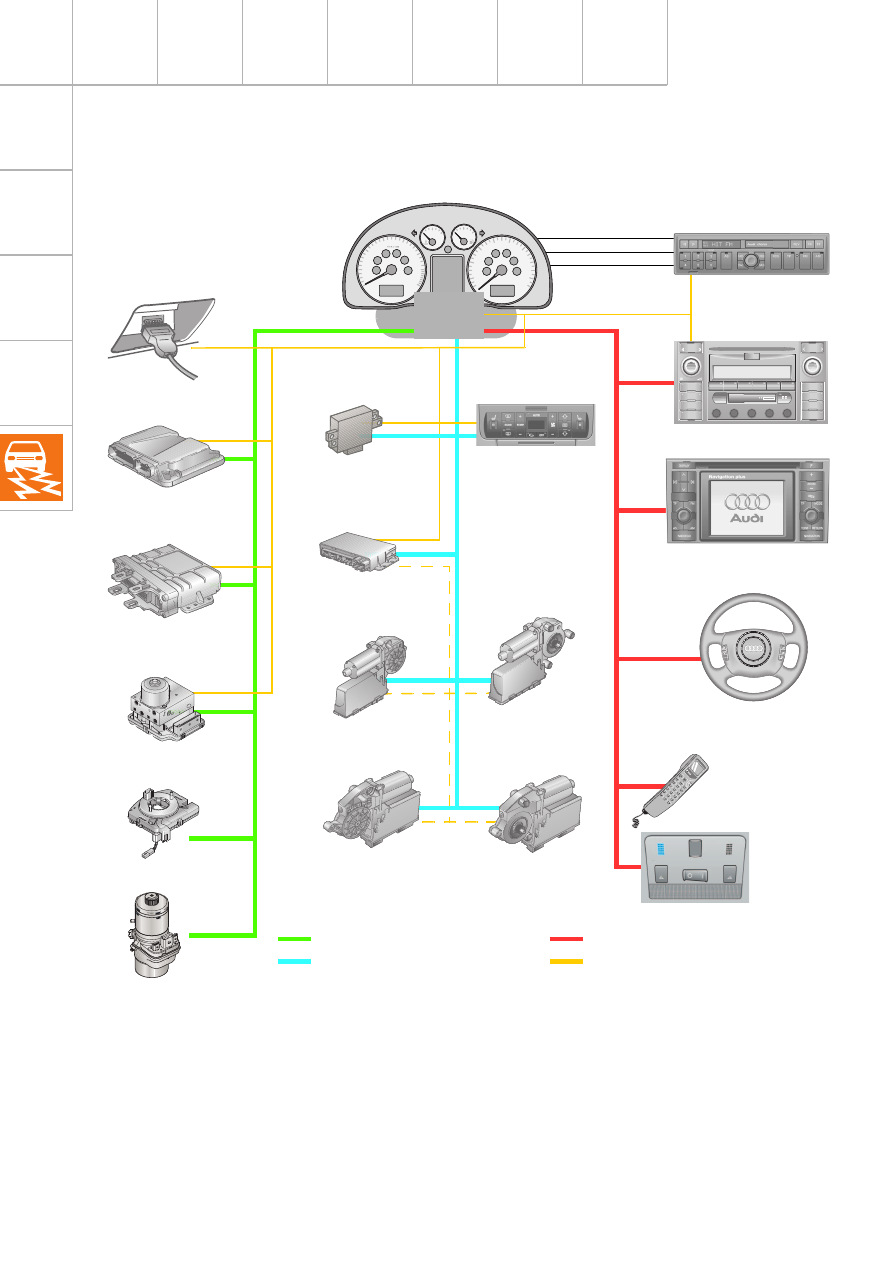

Электрооборудование

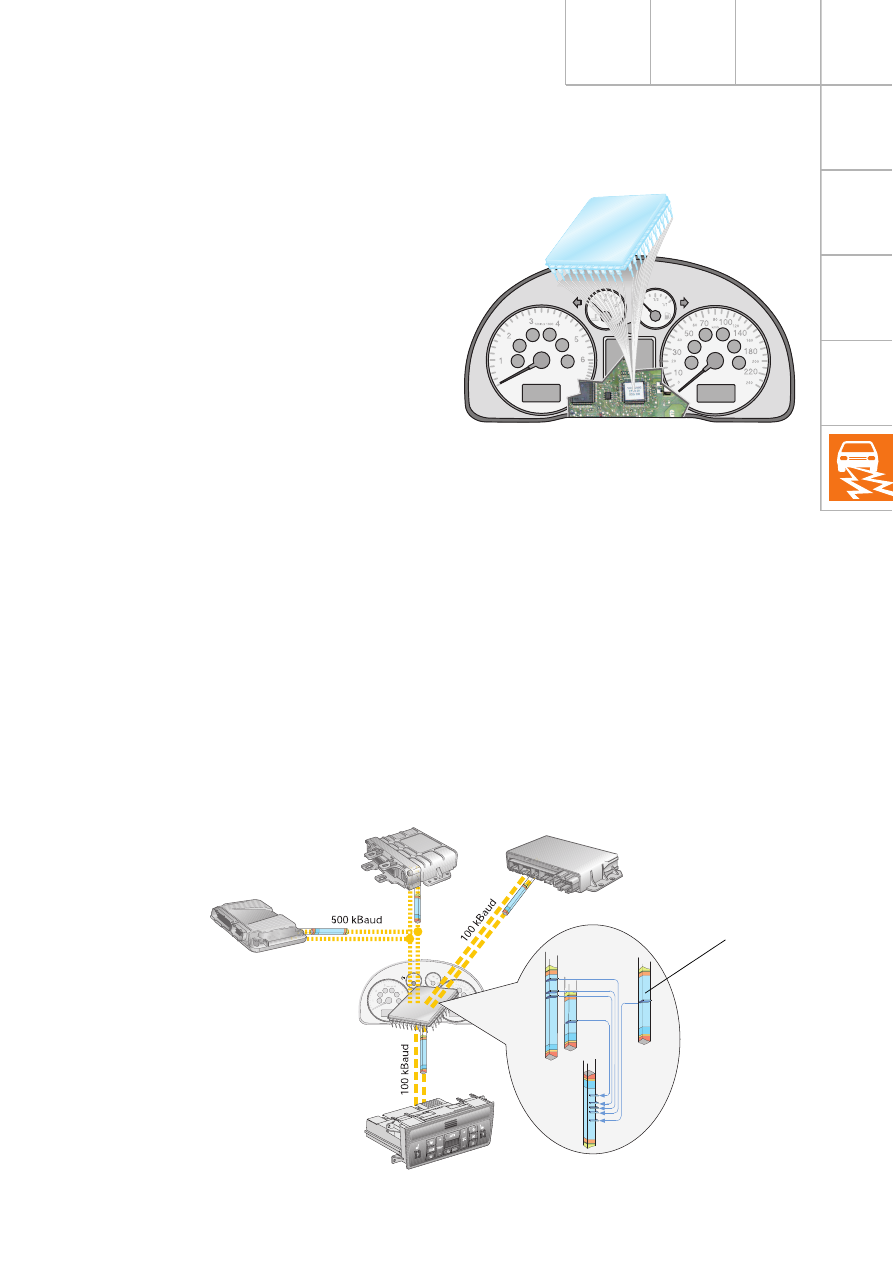

Комбинация приборов
Диагностический
интерфейс шин данных
(межсетевой интерфейс)
J533
Контрольные приборы
Блок управления
с дисплеем в комбинации
приборов J285
70
120
160
140
80
60
50
40
30
20
10
0
200
180
220
240
100
km/h
1
2
3
4
5
6
60
90
120
°
C
1/1
1/2
Блоки управления дверей
в электродвигателях
стеклоподъёмников:
в двери переднего
пассажира J387,
в правой задней двери
(опция) J389
Коммутационный блок в межпольном
пространстве спереди справа
Колодка
Колодка на правой
стойке A
Блок управления
вентилятора
радиатора J293
Датчик продольного
ускорения G200 и
датчик угла рысканья G202
Блок управления ABS/ESP
J104
1. Усилитель Bose
2. Оконечный усилитель
3. Блок управления
Telematik J499
4. Блок управления
электроники управления
мобильного телефона J412
Блок управления
усилителя руля J500
