25

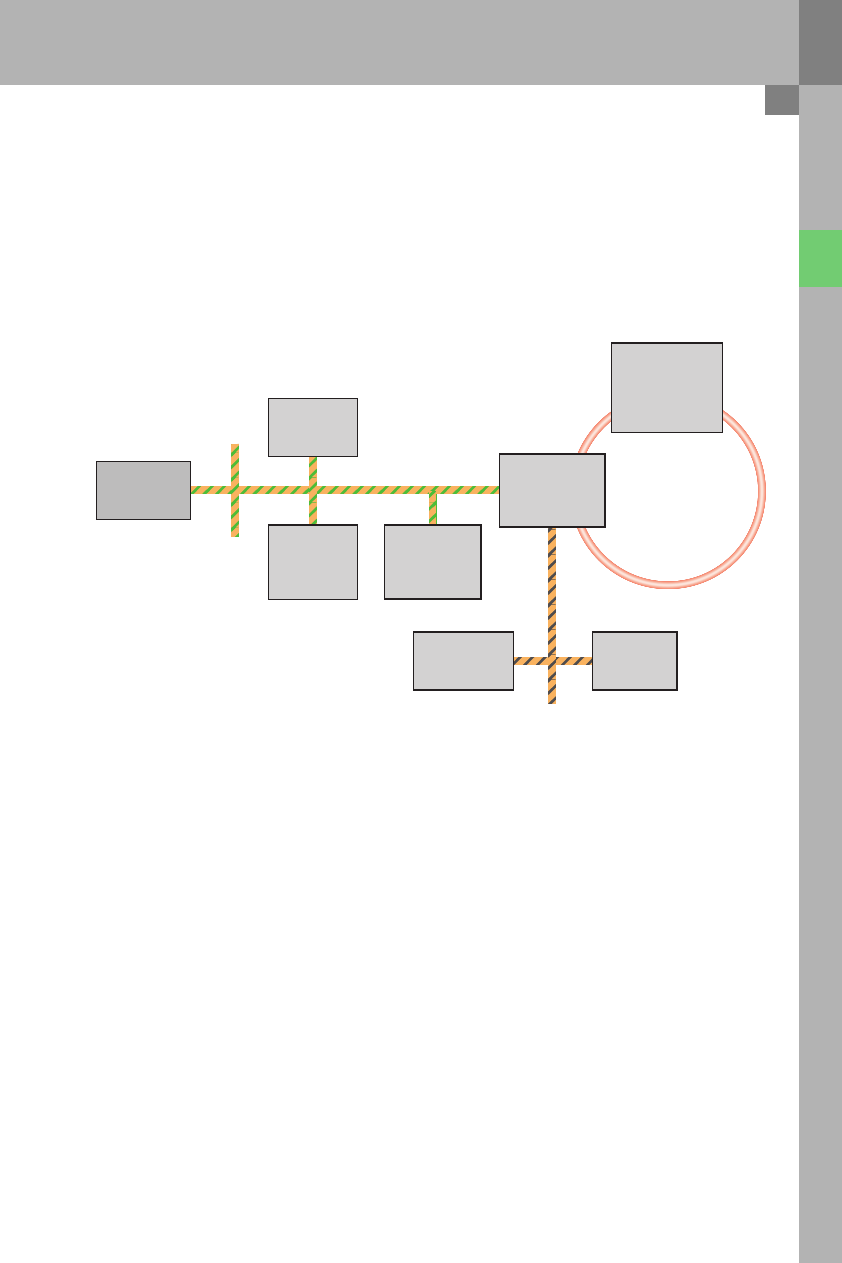

Коммуникационное окружение оптического парковочного
ассистента

Для нормальной работы блоку управления парковочного ассистента требуется информация от других блоков
управления. Эту информацию он получает по шине CAN=комфорт. Требуемые данные от других блоков
управления передаются диагностическим интерфейсом шин данных на шину CAN=комфорт и становятся
доступными блоку управления парковочного ассистента.

375_025

Блок

управления

парковочного

ассистента

J446

Блок

управления

бортовой сети

J519

Блок

управления

распознавания

прицепа

J345

Блок управления

системы

санкционирова<

ния доступа и

пуска двигателя

J518

Диагностический

интерфейс шин

данных

J533

Блок управления

АКП

J217

Блок

управления

ABS

J104

Блок управления

передней панели

управления,

индикации и выдачи

информации

J523

Шина MOST

Шина CAN=комфорт

26

Блок управления парковочного ассистента J446
получает от других блоков управления следующую
информацию:

Блок управления бортовой сети J519

Фонари заднего хода включены. Служит для
определения факта включения передачи заднего
хода и необходимости включения парковочного
ассистента.
(Это сообщение по CAN оценивается только на
автомобилях с механической коробкой передач.)

Блок управления распознавания прицепа J345

Прицеп имеется/отсутствует. Когда распознается
наличие прицепа, задние датчики парковочного
ассистента отключаются.

Блок управления системы санкционирования
доступа и пуска двигателя J518

Текущее состояние клемм и номер используемого
в данный момент ключа.
Номер ключа используется для восстановления
соответствующих этому ключу настроек, например
громкости и частоты предупреждающего сигнала.

Блок управления ABS J104

Текущая скорость движения автомобиля. Эта
информация необходима потому, что при
включенном парковочном ассистенте его передние
датчики работают только до скорости v=15 км/ч.
При превышении этого порога система
выключается. Так как скорость движения важна
исключительно для переднего ассистента
парковки, то это сообщение блока управления ABS
J104 оценивается только при 8=канальной системе.

Блок управления передней панели управления,
индикации и выдачи информации J523

Сообщает блоку управления парковочного
ассистента о персональных настройках,
записанных для используемого в данный момент
ключа. Кроме того, блок J523 служит для
графического отображения расстояния от датчиков
парковочного ассистента до обнаруженных ими
препятствий.

Блок управления АКП J217

Информация о нахождении рычага селектора
в положении «R». При этом положении селектора
парковочный ассистент включается.

Оптический парковочный ассистент (OPS)

27

Диагностика

В диагностическом тестере за блоком управления парковочного ассистента закреплено адресное слово 76.

В блоках измеряемых величин можно найти, в частности, следующие значения:

●

расстояние от отдельных задних датчиков до обнаруженных ими препятствий

●

расстояние от отдельных передних датчиков до обнаруженных ими препятствий

●

минимальное удаление 4 задних датчиков от препятствий

●

минимальное удаление 4 передних датчиков от препятствий

●

скорость автомобиля

●

напряжение питания датчиков парковочного ассистента

●

передача заднего хода включена: да/нет

●

прицеп имеется: да/нет

●

нажатие клавиши системы

●

настроенная громкость и частота сигнала сзади

●

настроенная громкость и частота сигнала спереди

●

время затухания колебаний отдельных задних датчиков

●

время затухания колебаний отдельных передних датчиков

●

действительный на данный момент номер ключа

●

настройки, записанные для используемого в данный момент ключа

Кодируются следующие особенности:

●

модель автомобиля (Limousine, Avant, Coupe, ...)

●

США или другие страны

●

тип коробки передач (механическая/автоматическая)

●

наличие камеры заднего вида

●

наличие тягово=сцепного устройства

●

оптический парковочный ассистент (OPS) или 8=канальный акустический парковочный ассистент

По каналам адаптации осуществляется подстройка следующих величин:

●

звуковой сигнал подтверждения включения парковочного ассистента вкл./выкл.

●

восстановление стандартных настроек громкости и частоты предупреждающего сигнала

Запустив диагностику исполнительных механизмов, можно привести в действие следующие компоненты:

●

предупреждающий зуммер парковочного ассистента, задний H15

●

предупреждающий зуммер парковочного ассистента, передний H22

●

контрольная лампа парковочного ассистента K136

28

Камера заднего вида (Rear View)

Камера заднего вида (Rear View) на Audi Q7

Введение

Камера заднего вида AUDI снимает происходящее позади автомобиля и передает изображение на дисплей
MMI. Этим она улучшает задний обзор и значительно облегчает движение задним ходом, когда нужно,
например, припарковать автомобиль.

С помощью камеры заднего вида водитель лучше видит препятствия и поэтому может увереннее
маневрировать в непосредственной близости от них. При этом водитель лучше контролирует ситуацию
спереди, потому что ему не нужно все время смотреть назад. На видеоизображение накладываются
статические и динамические вспомогательные линии, которые дополнительно помогают водителю
парковаться задним ходом.

В принципе, камера заднего вида может использоваться как единственное вспомогательное средство при
парковке или устанавливаться в сочетании с акустическим или оптическим парковочным ассистентом.
Однако следует иметь в виду, что возможности заказа дополнительного оборудования во многом зависят от
рынка сбыта.

375_032
