21

Блок управления парковочного ассистента
выполняет следующие задачи:

●

подает напряжение питания к датчикам
парковочного ассистента

●

оценивает и обрабатывает сигналы датчиков
парковочного ассистента

●

управляет предупреждающими зуммерами
парковочного ассистента H15 и H22

●

передает блоку управления передней панели
управления, индикации и выдачи информации
J523 данные, необходимые для вывода
изображения OPS на дисплей MMI

●

сохраняет при запирании автомобиля настройки
для используемого ключа (громкость сзади/
спереди, частота сзади/спереди)

●

осуществляет диагностику системы; управляет
памятью неисправностей

●

считывает сигнал клавиши парковочного
ассистента E266

●

управляет контрольной лампой клавиши
парковочного ассистента E266

●

обменивается информацией с другими блоками
управления

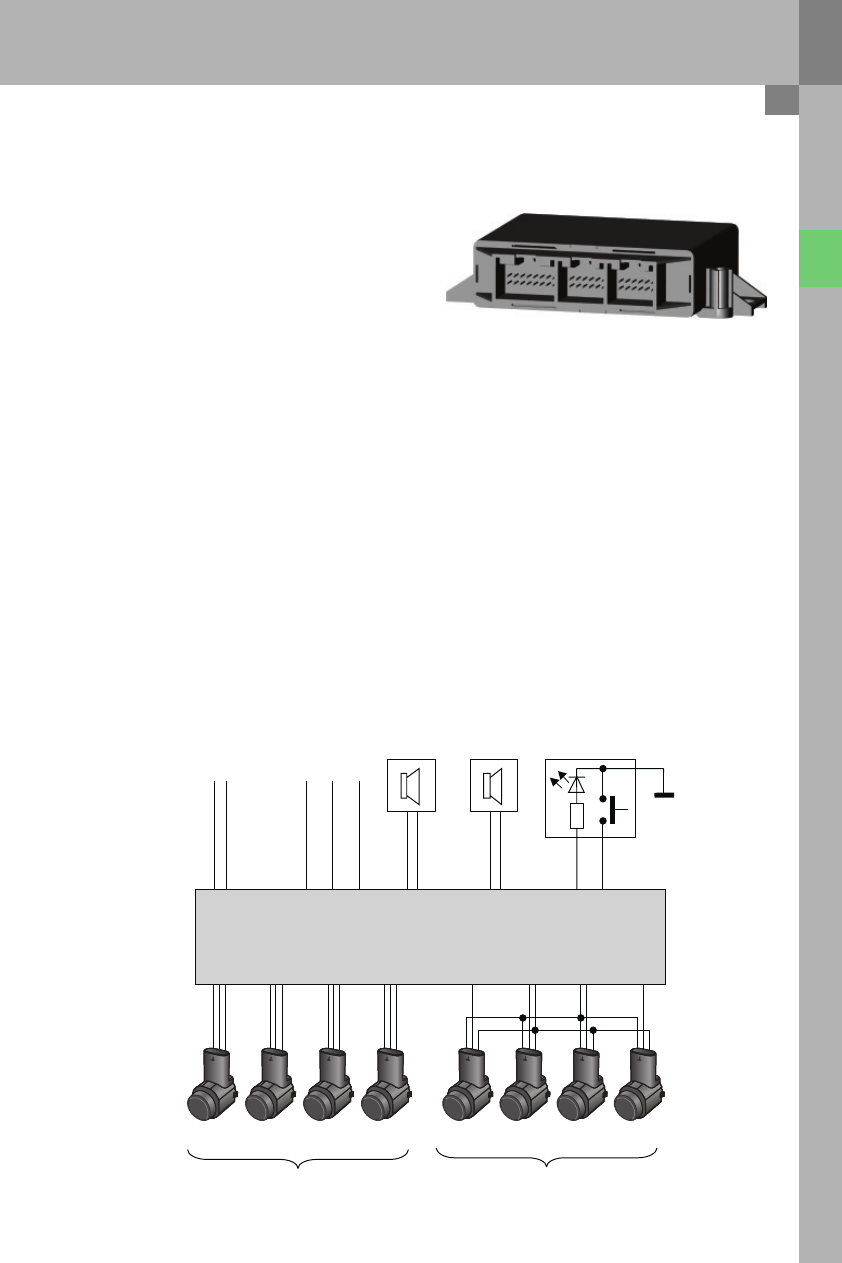

Блок управления парковочного ассистента J446

375_017

Принципиальная схема блока управления парковочного ассистента J446

375_018

Блок управления парковочного ассистента

J446

К заднему

узлу CAN

Датчики парковочного ассистента,

задние

Датчики парковочного ассистента,

передние

Предупрежда<

ющий зуммер

парковочного

ассистента,

передний

H22

Клавиша

парковочного

ассистента

E266

Шина CAN=комфорт High

Шина CAN=ко

мфор

т Low

Клемма 15

Клемма 30

Клемма 31

Предупреждающий

зуммер

парковочного

ассистента, задний

H15

22

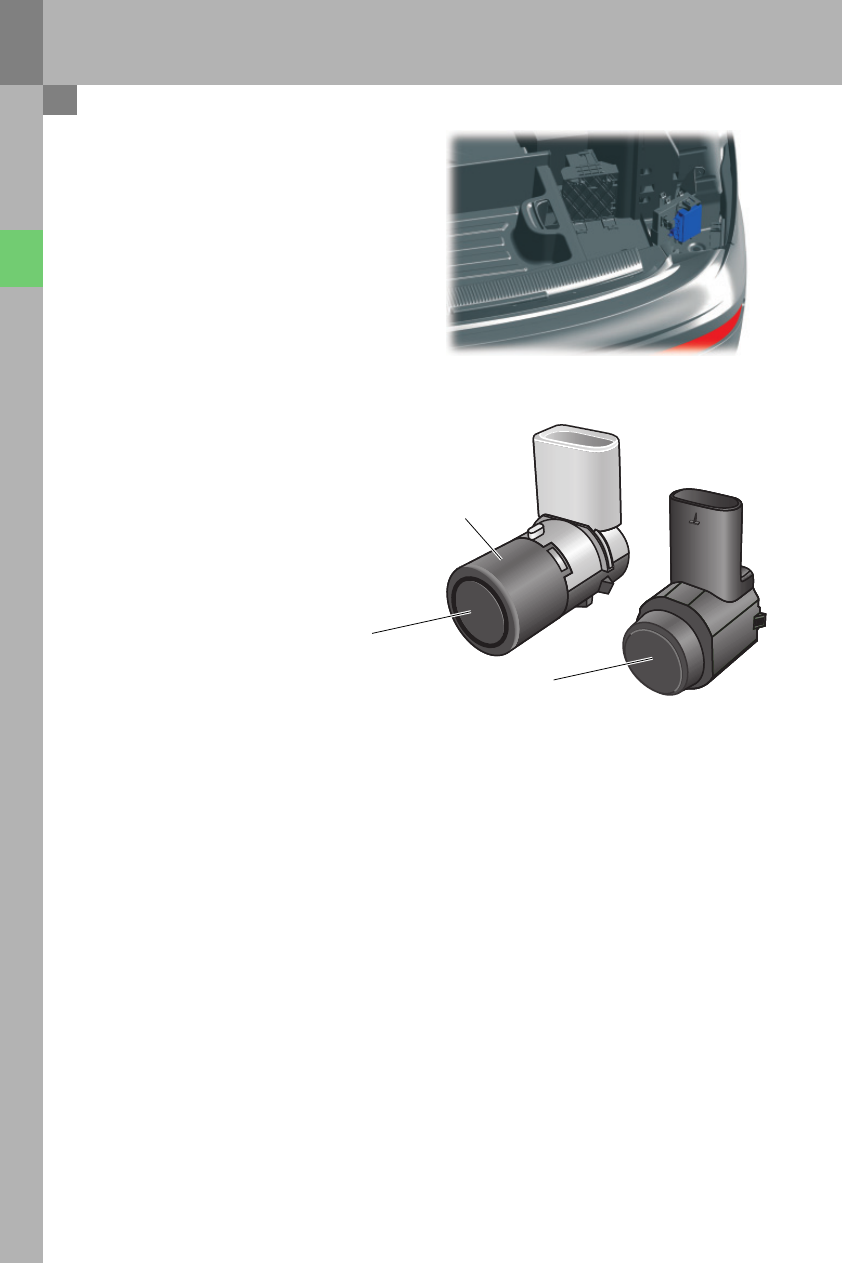

Место установки

Блок управления парковочного ассистента J446
находится под полом багажного отсека в заднем
правом углу.

Для связи с ним через диагностический тестер
используется адресное слово 76.

Датчики парковочного ассистента

На Audi Q7 впервые использованы датчики
парковочного ассистента пятого поколения. По
сравнению с датчиками четвертого поколения они
намного компактнее. У них отсутствует корпус из
прочной пластмассы, закрывавший у датчиков
четвертого поколения колеблющуюся массу.

Оптический парковочный ассистент (OPS)

Принцип работы оптического парковочного ассистента (OPS)

Зона охвата парковочного ассистента

Как и прежние 8=канальные системы, оптический парковочный ассистент (OPS) имеет 4 датчика в переднем
бампере и 4 датчика в заднем бампере, которые контролируют пространство вокруг автомобиля. Звуковой
сигнал подается предупреждающими зуммерами. Один из них установлен в передней части автомобиля, а
другой находится сзади. Визуальная индикация OPS выводится на дисплей MMI. При этом она
поддерживается обоими вариантами дисплея (Basic и High).

Расстояние, на котором датчики парковочного ассистента однозначно различают препятствия, зависит от
места их установки:

●

боковой задний датчик:

примерно 60 см

●

боковой передний датчик:

примерно 90 см

●

средний задний датчик:

примерно 120 см

●

средний передний датчик:

примерно 160 см

Прерывистый сигнал становится непрерывным, когда расстояние до препятствия сокращается до
следующих значений:

●

спереди:

примерно 25 см

●

сзади

без тягово=сцепного устройства: примерно 30 см
с тягово=сцепным устройством: примерно 35 см

Колеблющаяся масса
(ультразвуковой излучатель/приемник)

Пластмассовый
корпус

Датчик парковочного ассистента
четвертого поколения

Датчик парковочного
ассистента пятого
поколения

Колеблющаяся масса
(ультразвуковой излучатель/приемник)

375_020

375_019

23

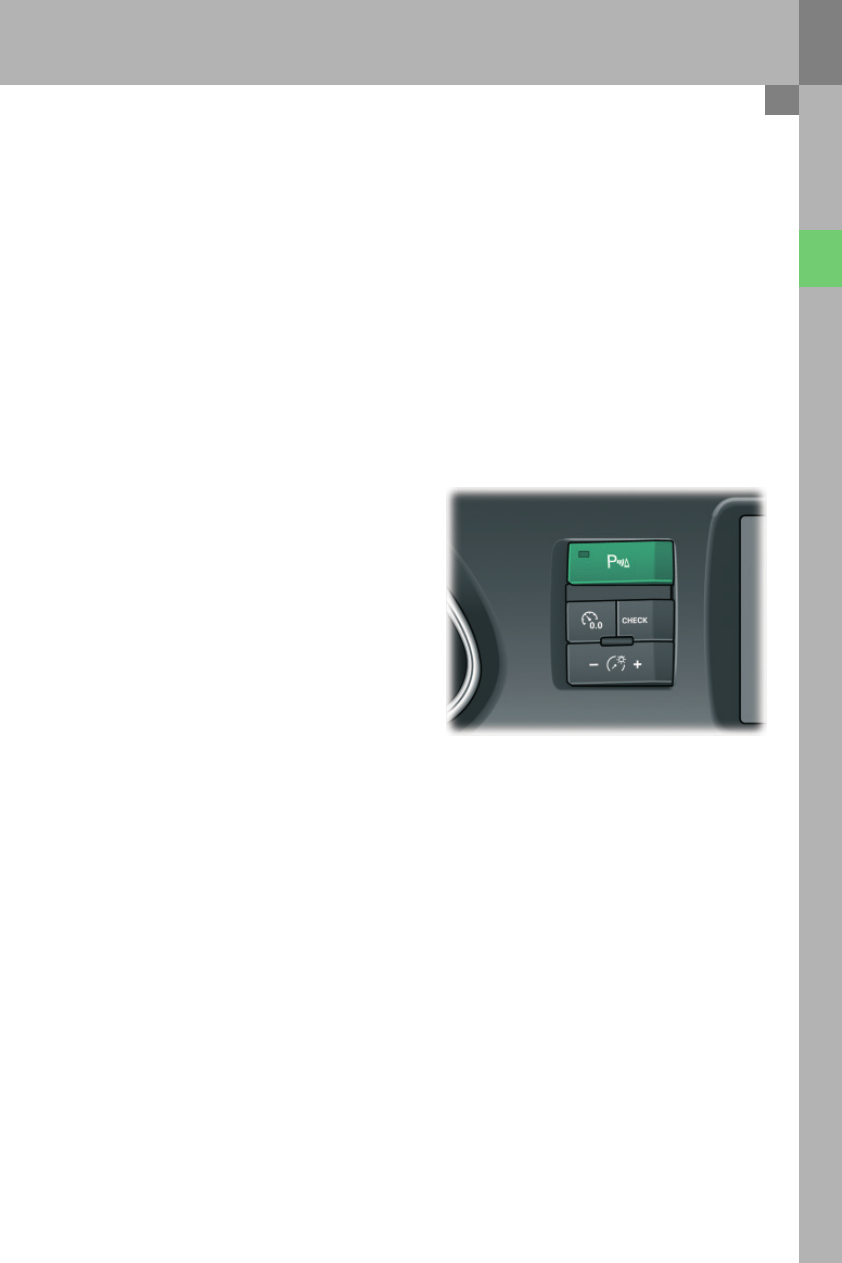

Управление парковочным ассистентом

Информация о препятствиях (в виде сигнала зуммера и изображения на дисплее) выдается только при
включенном парковочном ассистенте. Парковочный ассистент включается автоматически вместе
с передачей заднего хода.

При приближении к препятствию передним ходом парковочный ассистент необходимо включить вручную
нажатием на клавишу. О включении системы водителю сообщает сигнал подтверждения. О том, что система
включена, можно также определить по горящей контрольной лампе в клавише парковочного ассистента.

При включении системы дисплей MMI автоматически переключается на индикацию оптического
парковочного ассистента. Если автомобиль дополнительно оснащен камерой заднего вида, то в меню
«Автомобиль» под пунктом «Парковочный ассистент Audi» можно настроить, какое изображение (OPS или
камеры заднего вида) должно выводиться на дисплей в этом случае. О возможных настройках в MMI
подробнее рассказывается в разделе «Камера заднего вида».

Работающий парковочный ассистент выключается при

●

превышении скорости 15 км/ч (при движении передним ходом),

●

выключении зажигания,

●

нажатии на клавишу парковочного ассистента.

В этом случае контрольная лампа в клавише OPS гаснет и на дисплей MMI возвращается то изображение,
которое присутствовало на нем до включения системы.

375_021

375_021

24

Оповещение водителя

Когда при включенном парковочном ассистенте
в контролируемой зоне обнаруживается
препятствие, система начинает выдавать
предупреждение. По мере сокращения расстояния
до препятствия сигналы зуммера учащаются и,
когда сближение становится критическим,
сливаются в непрерывный звук.

При оптическом парковочном ассистенте (OPS)
в дополнение к звуковому предупреждению на
дисплее MMI отображается фактическое
расстояние от отдельных датчиков до имеющихся
препятствий. Контролируемая зона разбита на
секторы по числу датчиков: 4 сектора спереди и
4 сектора сзади (8=канальная система). В каждом
из секторов имеется красная метка, которая
отмечает расстояние между датчиком и
ближайшим к нему препятствием. Когда
расстояние между автомобилем и препятствием
сокращается, соответствующая красная метка на
экране приближается к автомобилю.

Движение с прицепом

Если в блоке управления парковочного ассистента
закодировано наличие тягово=сцепного
устройства, то дистанционный порог перехода на
непрерывный сигнал зуммера увеличивается на
5 см (до 35 см). Это необходимо, т. к. автомобиль
с ТСУ длиннее.

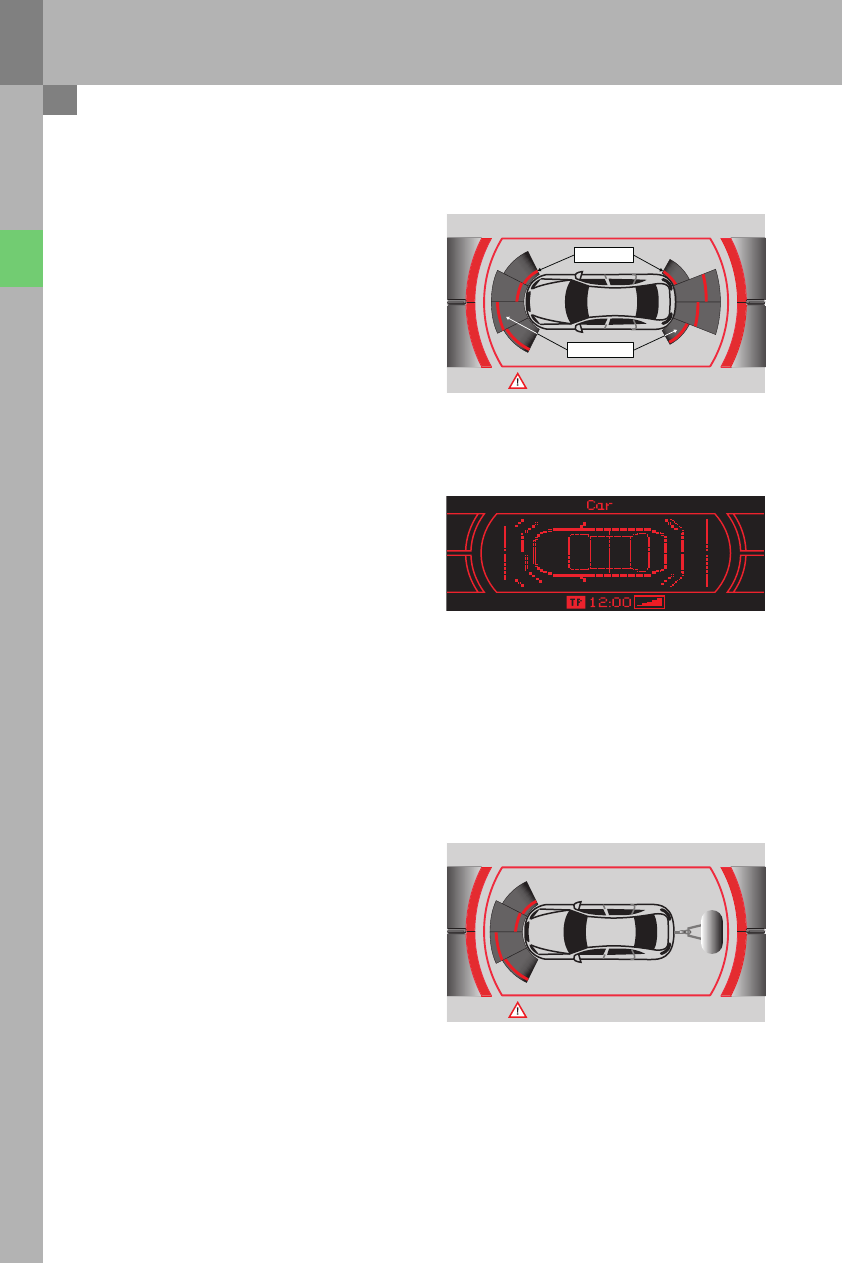

Оптический парковочный ассистент (OPS)

375_022

375_023

375_024

Изображение OPS на дисплее MMI High

Изображение OPS на дисплее MMI Basic

Сегмент

Сектор

Парковочный ассистент

Звук выкл.

Смотрите также на дорогу!

Rear View

Парковочный ассистент

Смотрите также на дорогу!
