13

В Audi Q7 устанавливается блок управления
бортовой сети J519,  аналогичный блоку,
применяемому в Audi A6 ’05 и A8 ’03.
Для использования в Audi Q7 выполняемые блоком
функции были расширены.

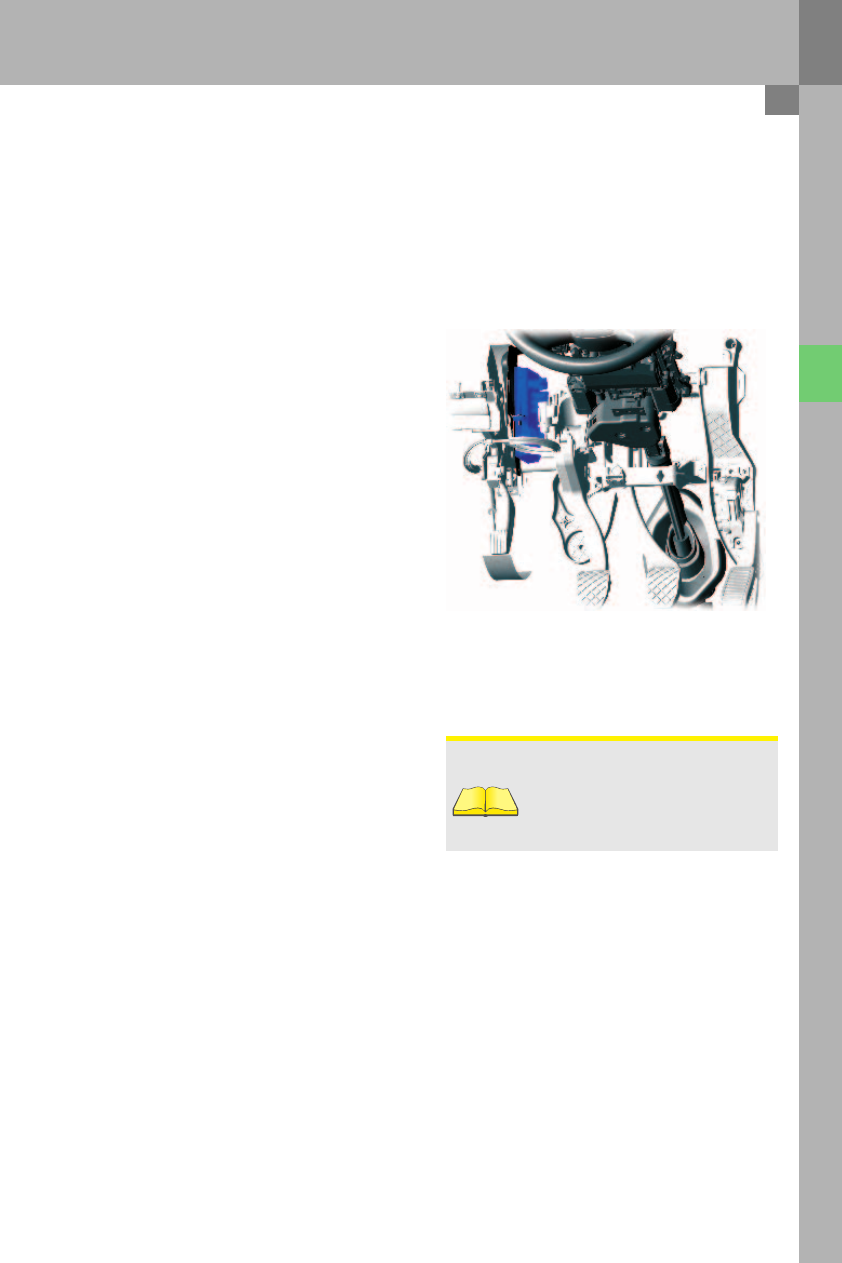

Место установки

Блок управления бортовой сети J519 установлен на
кронштейне с левой стороны в передней части
салона рядом с рулевой колонкой.

Варианты исполнения

По сравнению с новым Audi A6 ’05 в Audi Q7
используются только варианты Midline и Highline.
Это связано с тем, что стеклоочиститель заднего
стекла устанавливается на все автомобили Audi Q7.
В варианте Midline блок управления бортовой сети
управляет насосом омывателя ветрового и заднего
стекла V59. Вариант Highline устанавливается при
наличии рулевой колонки с электрической
регулировкой.

Блок управления бортовой сети J519

364_013

Примечание

Более подробную информацию о блоке
управления бортовой сети можно
найти в программах самообучения
SSP 287, SSP 288 и SSP 326.

14

Блоки управления

Основные функции
–

Управление наружным освещением

–

Coming home / leaving home

–

Является задающим (Master) на шине LIN для блока управления электродвигателя стеклоочистителей
J400

–

Является задающим (Master) на шине LIN для датчика дождя и освещенности G397

Функция замещения
При выходе из строя центрального блока управления систем комфорта J393 блок управления бортовой сети
J519 берет на себя его основные функции. При этом сигнал для включения указателей поворота он посылает
через шину CAN.

Другие функции
–

Считывание кодированного по напряжению сигнала переключателя наружного освещения

–

Управление контрольной лампой стояночных огней в переключателе наружного освещения

–

Управление электрической регулировкой рулевой колонки

–

Управление освещением пространства для ног водителя и переднего пассажира. При этом в блоке
управления бортовой сети можно закодировать тип освещения — светодиоды или обычные лампы
накаливания

–

Управление подсветкой кулисы селектора

–

Управление наружным освещением для движения в светлое время суток

–

Управление передними и боковыми указателями поворота

–

Управление звуковым сигналом

–

Управление насосом омывателей ветрового и заднего стекол V59

–

Управление системой очистки фар

–

Управление электродвигателем заднего стеклоочистителя V12

–

Запоминание настроек положения рулевой колонки

–

Комфортное изменение положения рулевой колонки при посадке/высадке водителя

Аварийные функции
При выявлении неисправности переключателя света или обрыве электрического провода к нему блок
управления бортовой сети самостоятельно включает постоянное освещение.
При обнаружении неисправности в системе управления освещением постоянное освещение включается
через блок управления бортовой сети J519.

15

Блок управления системы регулирования
энергопотребления J644 аналогичен блоку
управления, ранее устанавливавшемуся на A6 05 и
A8 03.

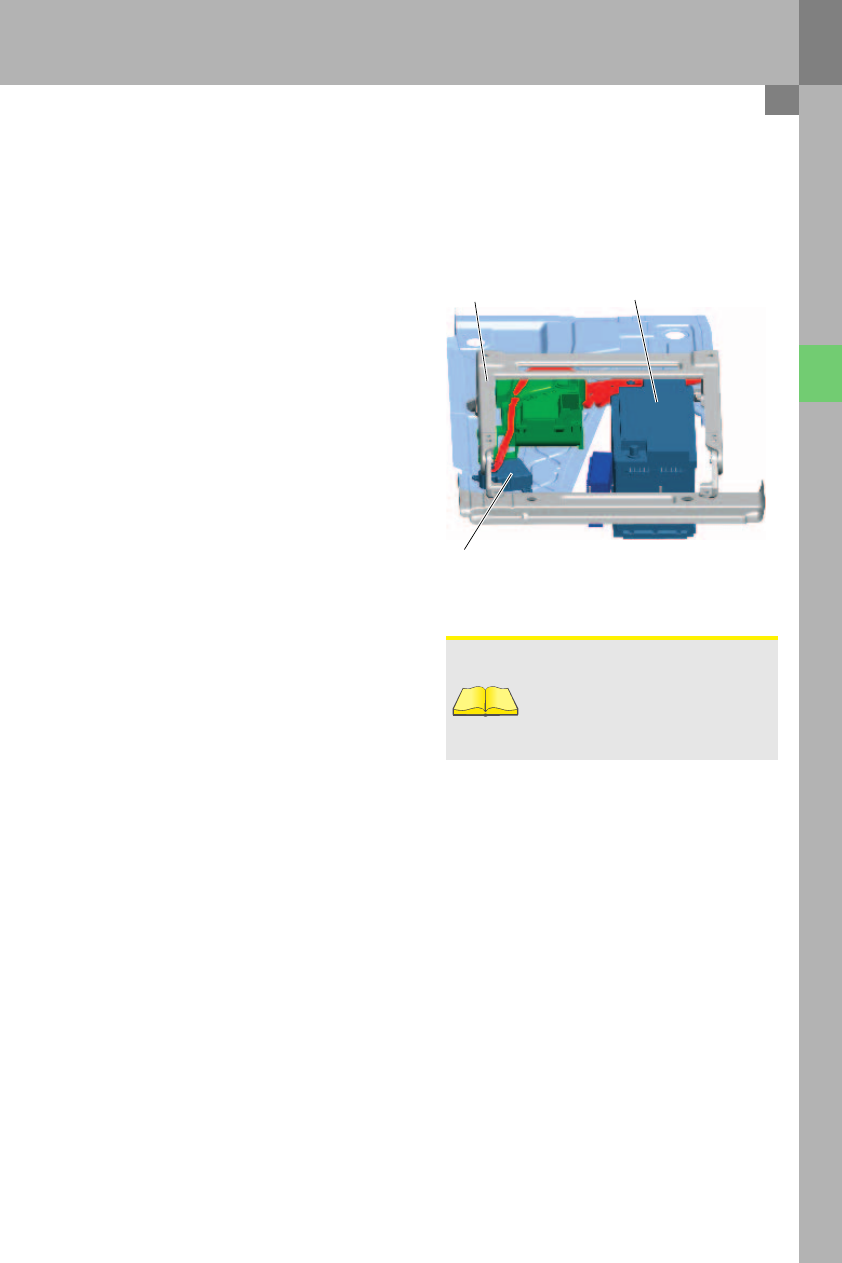

Место установки

Блок управления системы регулирования
энергопотребления J644 устанавливается под
левым сиденьем рядом с отсеком для
аккумуляторной батареи.

Система регулирования энергопотребления

Примечание

Более подробную информацию
о системе  регулирования
энергопотребления можно найти
в программах самообучения SSP 287 и
SSP 326.

Экспресс+измерение тока покоя

Выбрав в меню ведомых функций или ведомого поиска неисправностей функцию «61 < Управление АКБ —
измерение тока покоя с помощью блока управления системы регулирования энергопотребления J644»,
можно провести так называемое экспресс<измерение тока покоя. При этом приблизительно за 15 минут
система регулирования энергопотребления определяет величину действительного тока покоя. Если
величина тока покоя превышает допустимые значения, то прямо из проверочной программы можно
запустить программу поиска неисправности.

364_014

Блок управления системы
регулирования
энергопотребления J644

Аккумуляторная
батарея

Каркас сиденья

16

Оценка данных из истории автомобиля

В истории автомобиля зарегистрирована
информация о параметрах бортовой сети.

Блоки данных

Данные можно считать, выбрав в меню ведомых
функций или ведомого поиска неисправностей
функцию «61<Управление АКБ».

Доступны следующие блоки данных:
–

история напряжения покоя;

–

история тока покоя;

–

критический баланс энергопотребления;

–

история пошагового отключения потребителей;

–

история замен АКБ;

–

энергетический баланс по пяти последним
поездкам;

–

энергетический баланс по пяти последним
стоянкам;

–

история программирования даты и времени
суток в комбинации приборов.

Блоки управления

Примечание

Более подробную информацию можно
найти в программе самообучения
SSP 326.

326_123

Betriebsart

Drucken

Sprung

Hilfe

Audi
Audi A6 2005>
2005 (5)
Седан
BBJ 3,0 л Motronik / 160 кВт

Ведомый поиск неисправностей

Выбор функции и узла

Выберите функцию или узел

Электрооборудование (Рем. гр. 01; 27; 90 < 97)

01 < Самодиагностируемые системы

61 < Управление АКБ

J644 < Блок управления системы рег. энергопотребления, функции

A < АКБ, степень заряда
A < АКБ, проверка АКБ
J644 < Система регулирования энергопотребления, общее описание
J644 < Блок упр. системы рег. энергопотребления, кодирование
J644 < Просмотр данных из истории
J644 < Система рег. энергопотребления, считывание блоков измер. величин
J644 < Система рег. энергопотребления, опрос памяти неисправностей
J644 < Тесты исполнительных механизмов (напряжение генератора)
J644 < Замена блока управления
J644 < Система регулирования энергопотребления, включение/выключение
транспортного режима
