Коммутационные блоки, блоки реле и
предохранителей

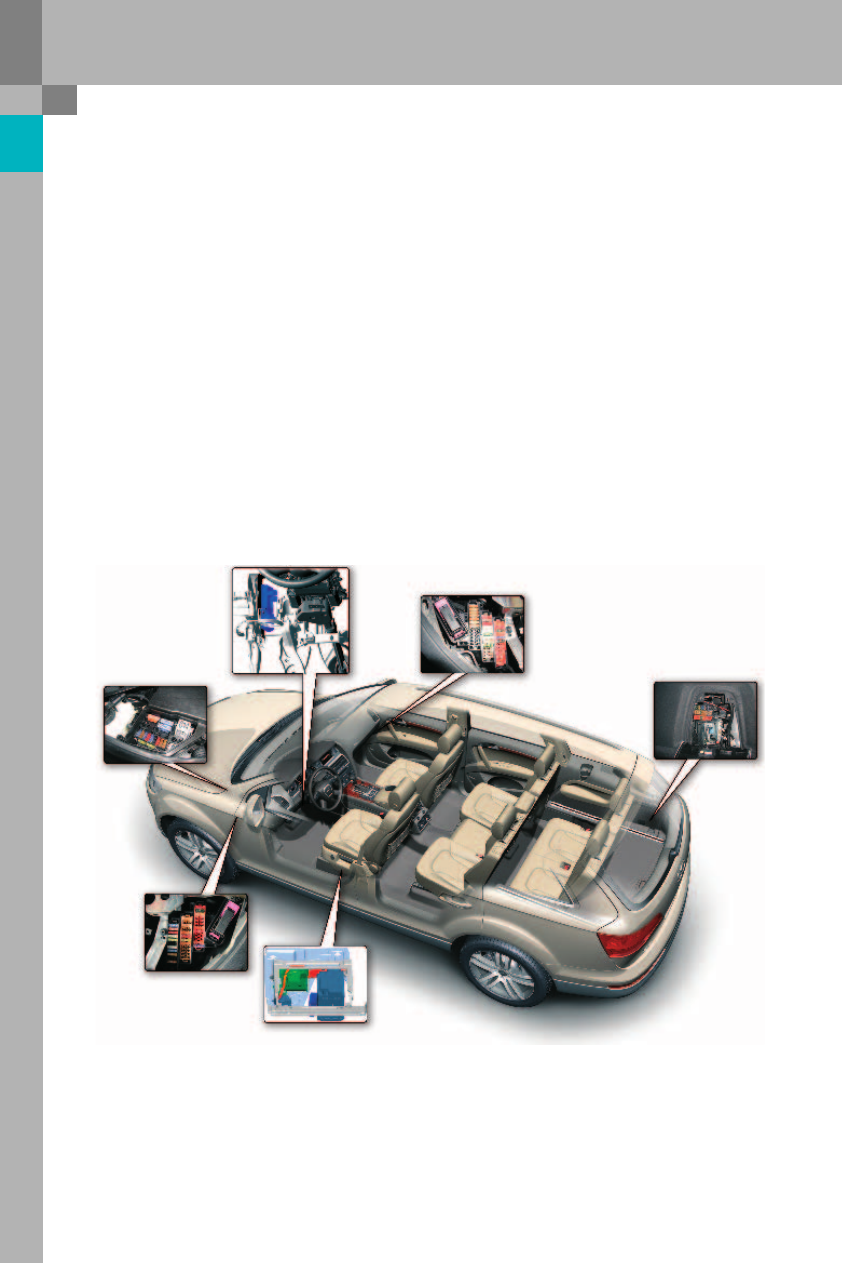

В новом Audi Q7 блоки реле и предохранителей
располагаются в следующих местах:

–

у стоек А с левой и правой стороны передней
панели;

–

в задней левой части моторного отсека;

–

возле блока управления бортовой сети;

–

в коммутационном блоке под левым сиденьем;

–

с правой стороны багажного отсека.

Схемы размещения реле и предохранителей
приведены в актуальной литературе по
техническому обслуживанию.

Компоненты

Реле и предохранители

361_094

6

Компоненты

Места установки блоков управления

364_004

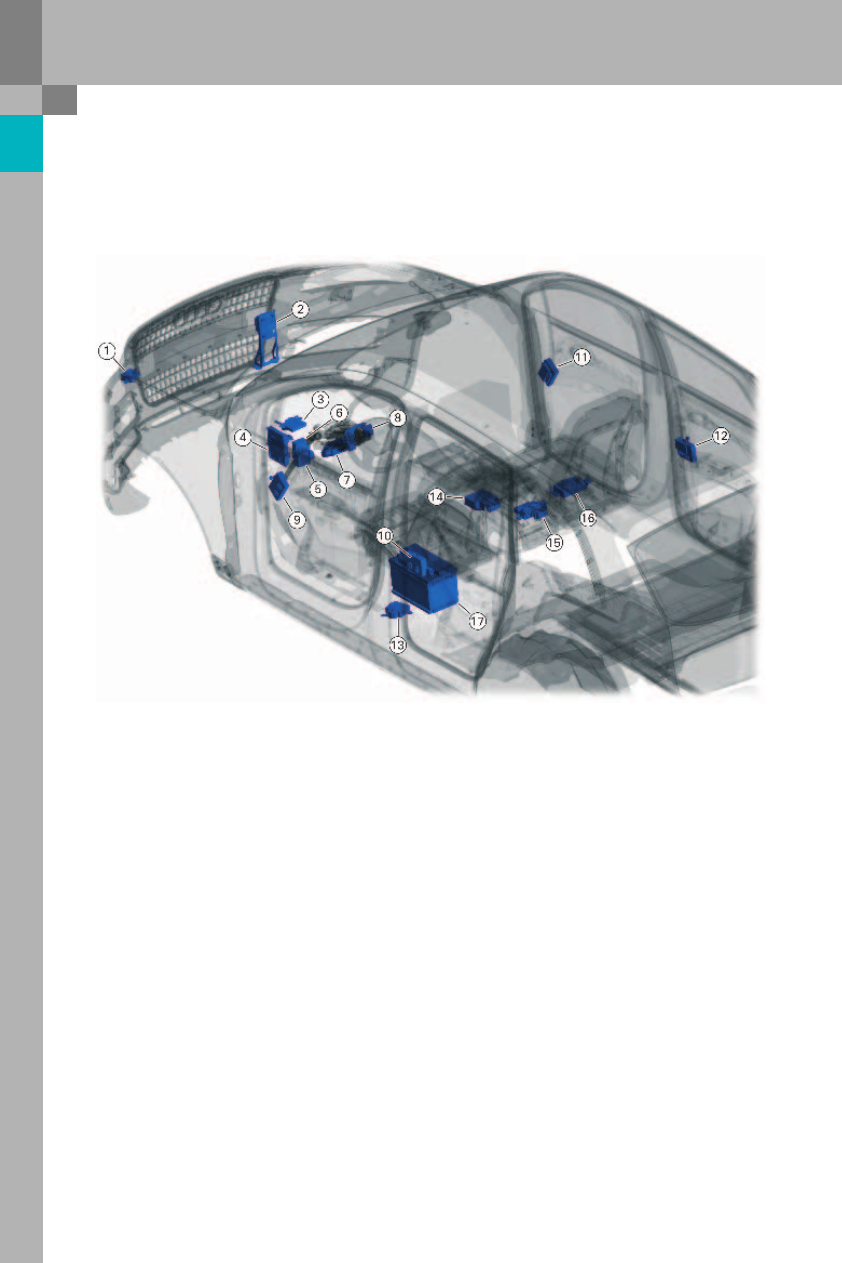

Пояснения к рисунку

1

Блок управления системы дистанционного открывания ворот гаража J530

2

Блок управления адаптивного круиз<контроля J428

3

Диагностический интерфейс шин данных J533

4

Блок управления бортовой сети J519

5

Блок управления корректора фар J431

6

Блок управления системы контроля давления в шинах J502

7

Блок управления системы санкционирования доступа и пуска двигателя J518

8

Блок управления рулевой колонки J527

9

Блок управления двери водителя J386

10 Блок управления задней левой двери J388
11 Блок управления двери переднего пассажира J387
12 Блок управления задней правой двери J389
13 Блок управления системы регулирования энергопотребления J644
14 Блок управления подушек безопасности J234
15 Блок управления 2 бортовой сети J520
16 Блок управления регулировки сиденья переднего пассажира с функцией памяти J521
17 Аккумуляторная батарея A

7

364_005

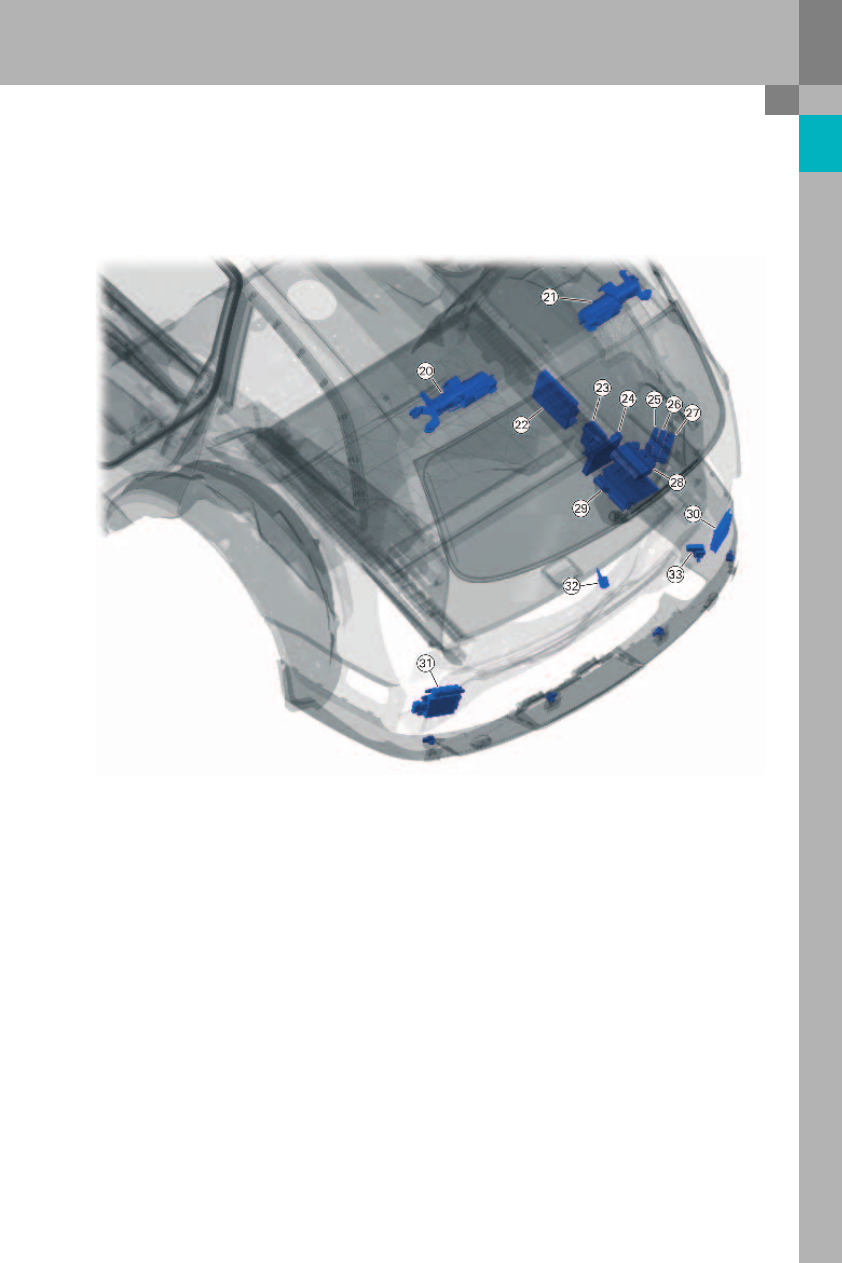

Пояснения к рисунку

20 Блок управления двери багажного отсека J605
21 Блок управления 2 двери багажного отсека J756
22 Блок управления видеокамеры заднего вида J772
23 Центральный блок управления 2 систем комфорта J773
24 Центральный блок управления систем комфорта J393
25 Блок управления дополнительного отопителя J364
26 Блок считывания информации с антенн для разрешения доступа без ключа J723
27 Блок управления парковочного ассистента J446
28 Блок управления распознавания прицепа J345
29 Блок управления системы регулирования дорожного просвета J197
30 Блок управления ассистента смены полосы движения J769
31 Блок управления 2 ассистента смены полосы движения J770
32 Камера заднего вида R189
33 Приемник радиочасов J489

8

Компоненты

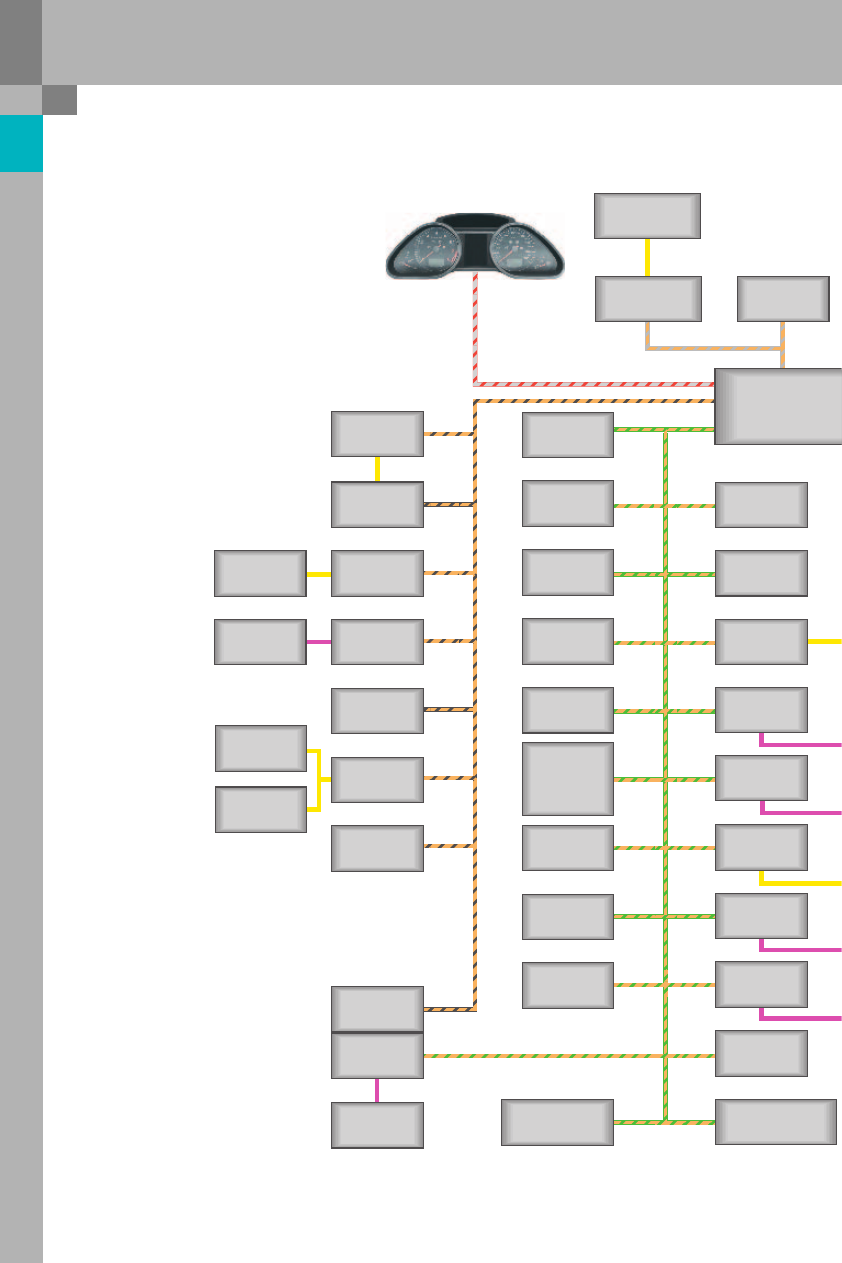

Топология шин данных

Датчик скорости

поворота

G202

Датчик

занятости

сиденья

J706

Модуль левой

фары

J667

Модуль правой

фары

J668

Система

регулирования

дорожного

просвета J197

Блок управления
рулевой колонки

J527

Корректор фар

J431

Автоматическая

КП

J217

Подушки

безопасности

J234

ABS

J104

Блок управления

двигателя

J623

Блок управления

комбинации

приборов

J285

Блок управления

адаптивного

круиз+контроля

J428

Диагностический

интерфейс

шин данных

J533

Парковочный

ассистент

J446

Блок управления
двери переднего

пассажира

J387

Блок управления

задней левой

двери

J388

Блок управления

задней правой

двери

J389

Блок управления

регулировки

положения

сиденья и

рулевой колонки с

функцией памяти

J136

Блок управления

регулировки сиденья

переднего пассажира

с функцией памяти

J521

Блок управления

распознавания

прицепа

J345

Блок управления

видеокамеры заднего

вида
J772

Датчик угла

поворота рулевого

колеса

G85

Блок управления

системы регулиро+

вания энергопотре+

бления J644

Дополнительный

отопитель

J364

Блок управления
двери багажного

отсека

J605

Блок управления

бортовой сети

J519

Блок управления 2

бортовой сети

J520

Система

санкционирования

доступа и пуска

двигателя

J518

Центральный блок

управления

систем комфорта

J393

Climatronic

J255

Панель управления и

индикации задней

установки Climatronic

E265

Блок управления 2

ассистента смены

полосы движения

J770

Блок управления

ассистента смены

полосы движения

J769

Блок управления

двигателя 2

J624

Много+

функциональное

рулевое колесо

J453

Блок управления

двери водителя

J386

Центральный блок

управления 2

систем комфорта

J773

Система контроля

давления в шинах

J502
