72

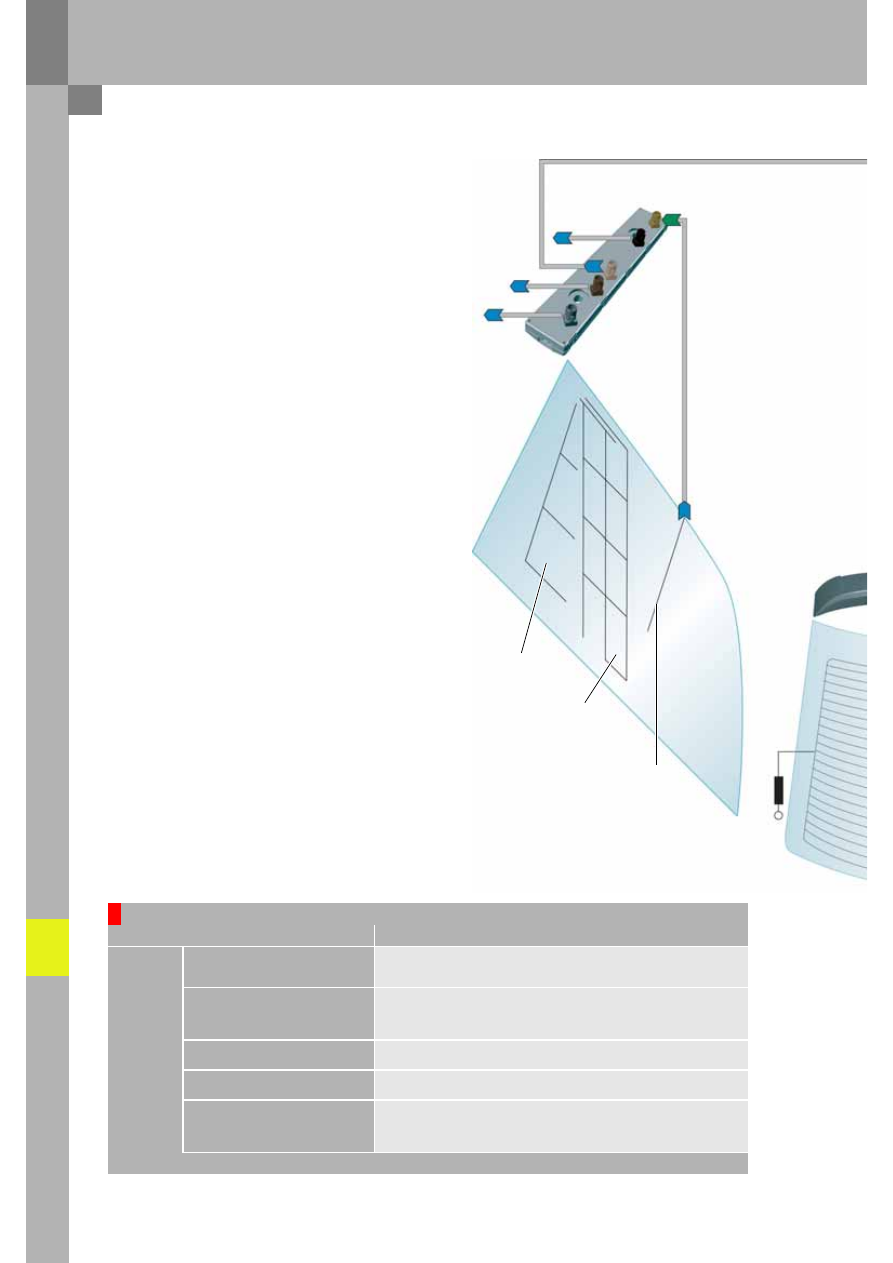

На Audi Q7 антенны находятся на заднем и боковом
стеклах и в заднем спойлере. Усилители антенн
различных систем находятся на заднем стекле
справа, на стойках C и в заднем спойлере. Они
отвечают за прием сигналов пульта
дистанционного управления центральным замком,
радио, ТВ и пульта дистанционного управления
автономного отопителя. Благодаря установке
антенны AM в заднем спойлере удалось добиться
еще более высокого качества приема.
В автомобиле устанавливаются всегда только те
модули, которые необходимы для работы
имеющегося дополнительного оборудования.

Усилитель аналогового радиотюнера находится на
правой стойке C. Остальные усилители антенн
FM/AM подключены коаксиальными кабелями к
этому усилителю.

Электропитание всех антенных усилителей
осуществляется через клеммы 30 и 31
непосредственно на антенном усилителе R24. Для
включения/выключения всех усилителей по
проводу HF от аналогового радиотюнера подается
постоянное напряжение.

Антенны навигационной системы, телефона и
цифрового спутникового радиотюнера
в исполнении для США (SDARS) встроены в антенну
на крыше.

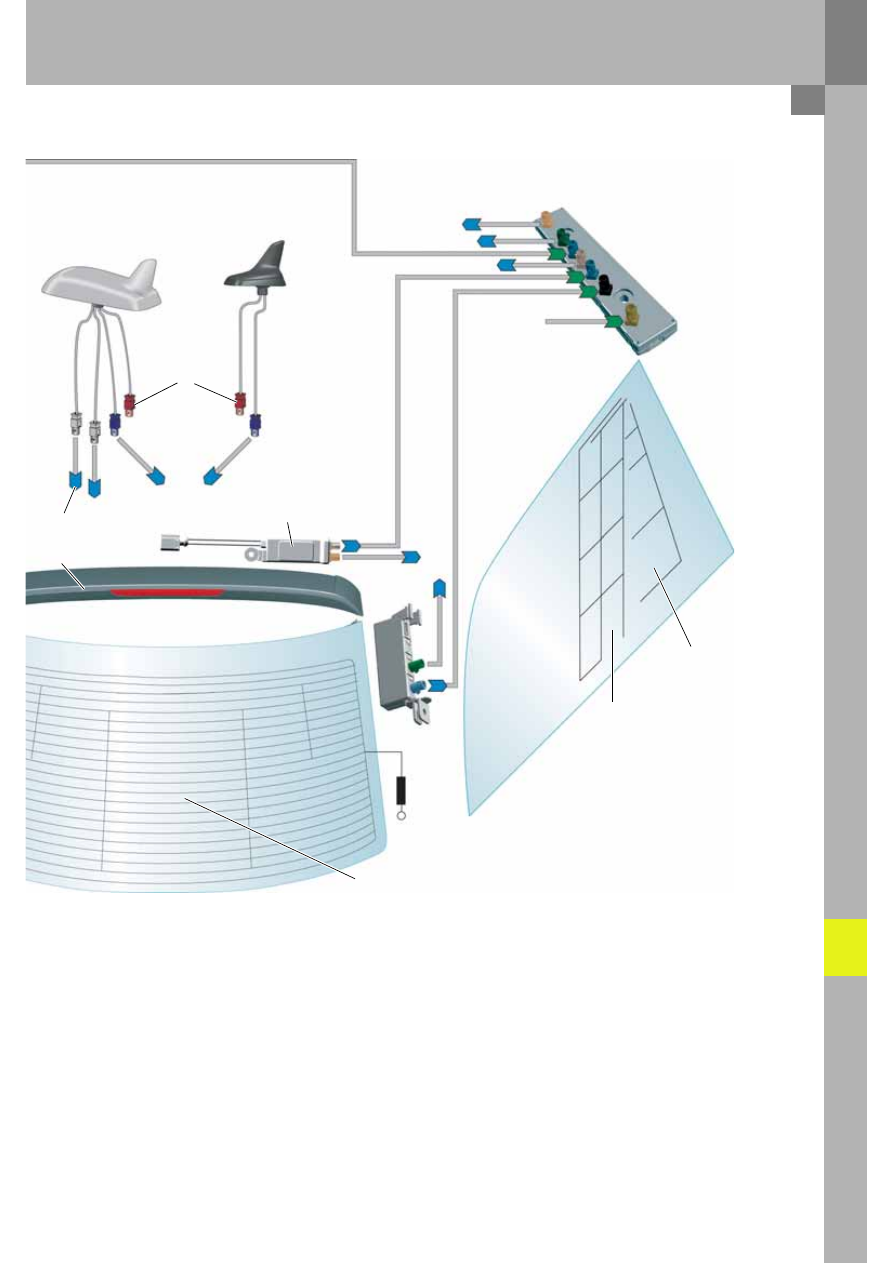

Infotainment

Система антенн

DAB

R113

ТВ 3

Центральный
замок

Сторона
водителя

Центральный замок

FM3 + ТВ3

DAB

Антенна

Функция

Антенный усилитель R24

Усилитель антенны аналогового радиотюнера (FM, СВ, ДВ)
Усилитель антенны автономного отопителя
Усилитель антенны ТВ 4

Антенна для радиотюнера,
телефона, навигационной системы
R52

Антенна телефона
Антенна навигационной системы
Антенна цифрового спутникового радиотюнера
(SDARS, только Северная Америка)

Антенный усилитель 2 R111

Усилитель антенны аналогового радиотюнера (FM 1, СВ, ДВ)
Усилитель антенны ТВ 1

Антенный усилитель 3 R112

Усилитель антенны аналогового радиотюнера (FM 2)
Усилитель антенны ТВ 2

Антенный усилитель 4 R113

Усилитель антенны аналогового радиотюнера (FM 3)
Усилитель антенны ТВ 3
Усилитель антенны DABPтюнера
Усилитель антенны центрального замка

R113

C18 Помехоподавляющий фильтр
антенны на стекле +

73

R52

Телефон

Навигация

SDARS
(спутник.)

SDARS
(наземн.)

AM

FM1 + ТВ1

Антенны в спойлере

R111

FM1 + AM

ТВ2

Автономный
отопитель

ТВ4

Радио HF

Радио ZF

FM2

FM4 + ТВ4

Автономный
отопитель

Заднее стекло

FM2 + ТВ2

364_067

Сторона
переднего
пассажира

R112

ТВ1

C18 Помехоподавляющий фильтр
антенны на стекле "

R112

R24

362

Все права защищены.
Мы оставляем за собой право на
внесение технических изменений.

Авторские права:
AUDI AG
I/VK35
Service.training@audi.ru
Факс: +49841/8936367

AUDI AG
D85045 Ингольштадт
По состоянию на 11/05

Перевод и верстка
ООО «ФОЛЬКСВАГЕН Груп Рус»
A05.5S00.15.75

Audi Q7 — Ходовая часть

Программа самообучения 362

Превосходство высоких технологий www.audi.ru

Service Training

Указание

Ссылка

Программа самообучения содержит базовую информацию об устройстве новых моделей автомобилей,
конструкции и принципах работы новых систем и компонентов.

Она не является руководством по ремонту!
Все значения параметров приведены в ней исключительно с целью облегчения понимания
материала и соответствуют состоянию программного обеспечения, действительному на момент
составления программы самообучения.

Для проведения работ по техническому обслуживанию и ремонту необходимо использовать актуальную
техническую литературу.

Содержание

Передняя подвеска

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5

Задняя подвеска

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Тормозная система

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

Ножной стояночный тормоз . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8

Активный усилитель тормозов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

ESP

Рулевое управление/колеса и шины

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  17

Функции/новые функции  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  18

Компоненты системы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24

Сервисное обслуживание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  26

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

Введение

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  27

Колеса/система контроля давления в шинах  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28

Общие сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  29

Компоненты системы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  32

Регулировка величины дорожного просвета/режимы. . . . . . . . . . . . . . . . . . . . . . . .  38

Алгоритм регулирования  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  41

Управление и индикация  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  42

Сервисное обслуживание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  47

Адаптивная пневмоподвеска (aas)
