Ауди Q7. Инструкция - часть 17

Infotainment

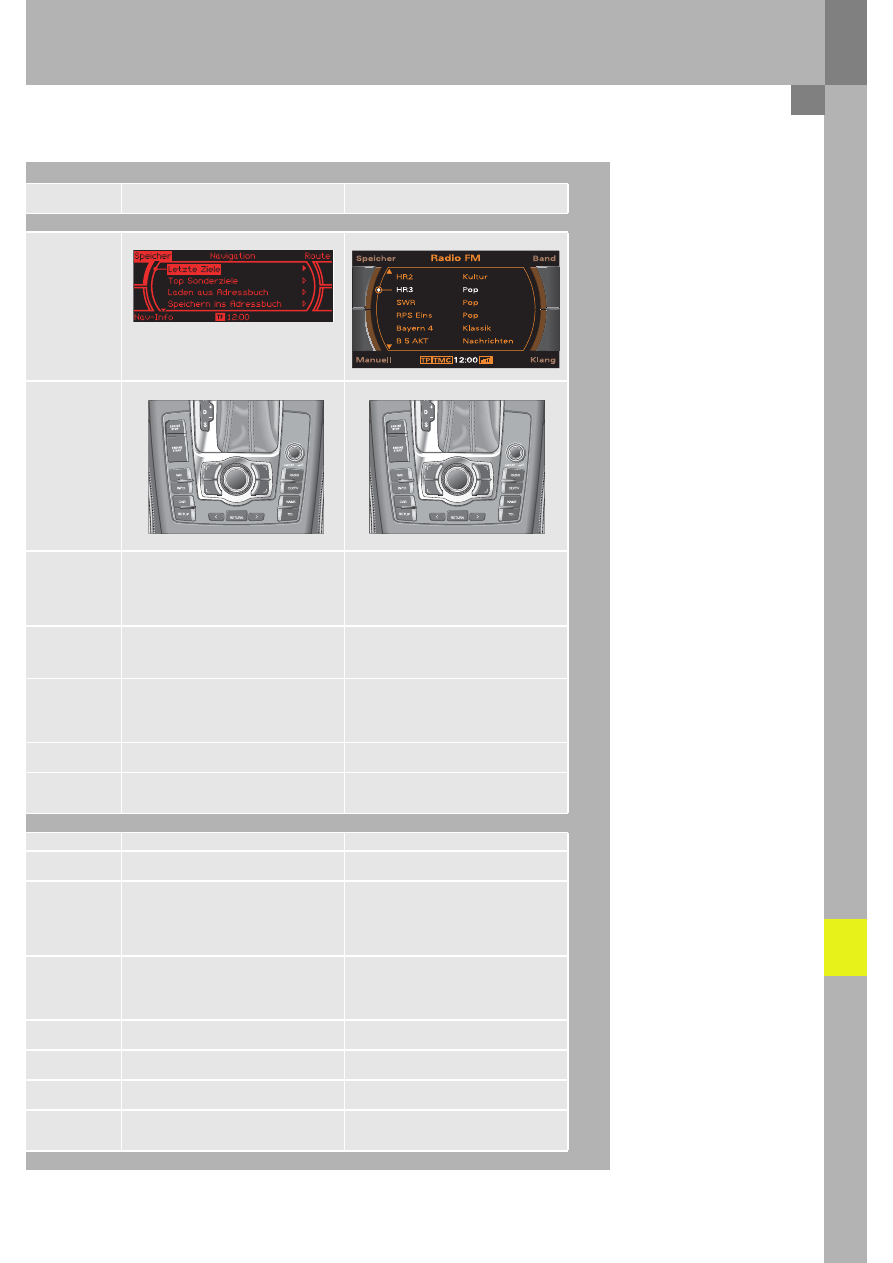

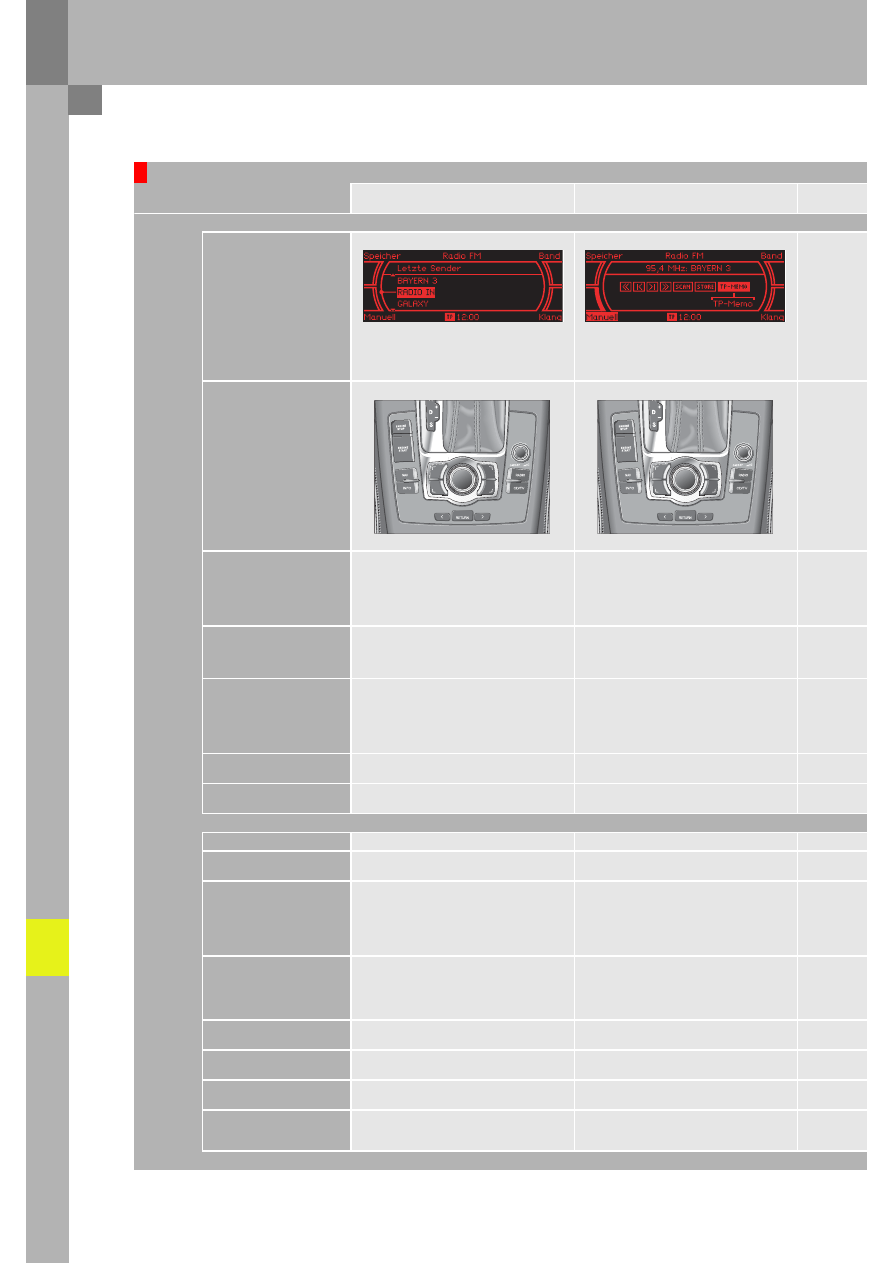

Обзор компонентов системы Infotainment на Audi Q7

MMI basic

MMI basic plus

Стандартная комплектация

Дисплей

монохромный дисплей 6,5”

Панель управления

4Pкнопочная

Блок управления панели
управления и индикации

CDPчейнджер есть: под центральным
подлокотником. CDPчейнджера нет:
в передней панели
– с радиомодулем;
– с CDPприводом на один аудиодиск;
– с усилителем 4x20Вт на 8 динамиков.

CDPчейнджер есть: под центральным
подлокотником. CDPчейнджера нет:
в передней панели
– с радиомодулем;
– с CDPприводом на один аудиодиск.

Усилитель

Встроен в блок управления панели
управления и индикации

7Pканальная акустическая система DSP
суммарной мощностью 180 Вт в заднем
правом углу багажного отсека, на 11
динамиков

Радиотюнер

Радиотюнер с разнесением антенн,
встроен в блок управления панели
управления ииндикации

Радиотюнер с разнесением антенн и
памятью TP, встроен в блок управления
панели управления и индикации.
При 4Pклавишной панели управления
функция памяти TP выбирается в меню
настройки радио.

CDPпривод

Встроен в блок управления панели
управления и индикации

Навигация

Дополнительное оборудование

CDPчейнджер

CDPчейнджер в передней панели

Цифровой радиотюнер

Цифровой радиотюнер в правом заднем углу
багажного отсека

Комплект для установки
мобильного телефона

Комплект для установки мобильного
телефона Bluetooth, встроен в центральный
подлокотник
– с голосовым управлением телефоном;
– с 8Pкнопочной панелью управления.

Усилитель BOSE

Усилитель BOSE 6000
– BOSE AudioPPilot;
– 10Pканальный усилитель суммарной

мощностью 275 Вт;

– 14 динамиков.

Навигация

Стационарный телефон

Система голосового
управления

ТВPтюнер

MMI basic plus с системой навигации и

CD"приводом

MMI

монохромный дисплей 6,5”

цветной дисплей 7”

8Pкнопочная

Под центральным подлокотником
– с радиомодулем;
– с модулем системы навигации;
– с CDPприводом на один

навигационный или аудиоPCD.

В передней панели за вещевым ящиком

Радиотюнер с разнесением антенн и
памятью TP, встроен в блок управления
панели управления и индикации

Радиотюнер с двумя приемниками,
разнесением антенн и памятью TP,
в правом заднем углу багажного отсека

CDPчейнджер в передней панели

Система навигации с CDPприводом,
встроена в блок управления панели
управления и индикации

Цифровой радиотюнер в правом заднем углу
багажного отсека

Комплект для установки мобильного
телефона Bluetooth, встроен в центральный
подлокотник
– с голосовым управлением телефоном

Комплект для установки мобильного
телефона Bluetooth, встроен в центральный
подлокотник

Усилитель BOSE 6000
– BOSE AudioPPilot
– 10Pканальный усилитель суммарной

мощностью 275 Вт

– 14 динамиков

Усилитель BOSE 6000
– BOSE AudioPPilot
– 10Pканальный усилитель суммарной

мощностью 275 Вт

– 14 динамиков

Система навигации с DVDPприводом,
в правом заднем углу багажного отсека

Стационарный телефон с беспроводной
трубкой

Система голосового управления в блоке K
(KPBox)

Аналоговый ТВPтюнер или гибридный
ТВPтюнер (цифровоPаналоговый)
в зависимости от страны экспорта

На Audi Q7 устанавливается система Infotainment,
известная по A6 ’05 и частично адаптированная
к особенностям салона Audi Q7.

Акустическая система Standard

Блок управления передней панели управления,
индикации и выдачи информации J523 содержит
усилитель мощности 4x20Вт, непосредственно
управляющий 8 динамиками: по одному
высокочастотному и одному низкоP и
среднечастотному динамику в каждой из 4 дверей.

Акустическая система DSP

В состав устанавливаемой по заказу акустической
системы Standard входят внешний 8Pканальный
усилитель DSP и подключенный к шине MOST блок
управления цифровой аудиосистемы J525. Она
управляет передними трехполосными системами,
двухполосными системами в задних дверях и
встроенным в переднюю панель центральным
динамиком. При этом варианте комплектации
отсутствует модуль усилителя 4x20Вт в блоке
управления передней панели управления,
индикации и выдачи информации J523.
Акустическая система DSP входит в стандартную
комплектацию вариантов MMI Basic Plus и
MMIPHigh.

Акустическая система BOSE

На Audi Q7 устанавливается акустическая система
BOSE, разработанная на базе системы BOSE для
Audi A6 Avant ’05.

Для улучшения восприятия звука пассажирами 3Pго
ряда сидений в систему были внесены
2 дополнения.
ВоPпервых, появился дополнительный сабвуфер
в запасном колесе. Управление сабвуфером и
центральным динамиком осуществляется через
один и тот же концевой каскад в монофоническом
режиме. Чтобы на сабвуфер мог подаваться сигнал
достаточной силы, в усилителе перемыкаются
2 канала выходных каскадов.
Защиту центрального динамика от сильного
сигнала низкого диапазона обеспечивает
включенный параллельно ему конденсатор. Этот
конденсатор выполняет роль фильтра верхних
частот — как у высокочастотных динамиков.

Второе дополнение — это раздельное управление
динамиками объемного звучания в стойках D.
Сигнал может подаваться на них как с задержкой
(эффект объемного звучания), так и без задержки
(обычное стереофоническое воспроизведение).
Соответствующая настройка выполняется в меню
MMI «Уровень объемности» и позволяет
индивидуально регулировать стереофонию.
При поставляемой по заказу акустической системе
BOSE устанавливаемый на Audi Q7 блок управления
цифровой аудиосистемы J525 имеет 9 выходов на
динамики. Его можно заказать за дополнительную
плату для вариантов MMI basic plus и MMI.

Приводы дисков

Устанавливаемый по заказу CDPчейнджер
находится в передней панели. В этом случае
в варианте MMI basic блок управления передней
панели управления, индикации и выдачи
информации J523 со встроенным CDPприводом на
один диск устанавливается под центральным
подлокотником.

Если устанавливаемый по заказу CDPчейнджер
отсутствует, то блок управления J523 со
встроенным CDPприводом на один диск находится
на его месте в передней панели.

Infotainment

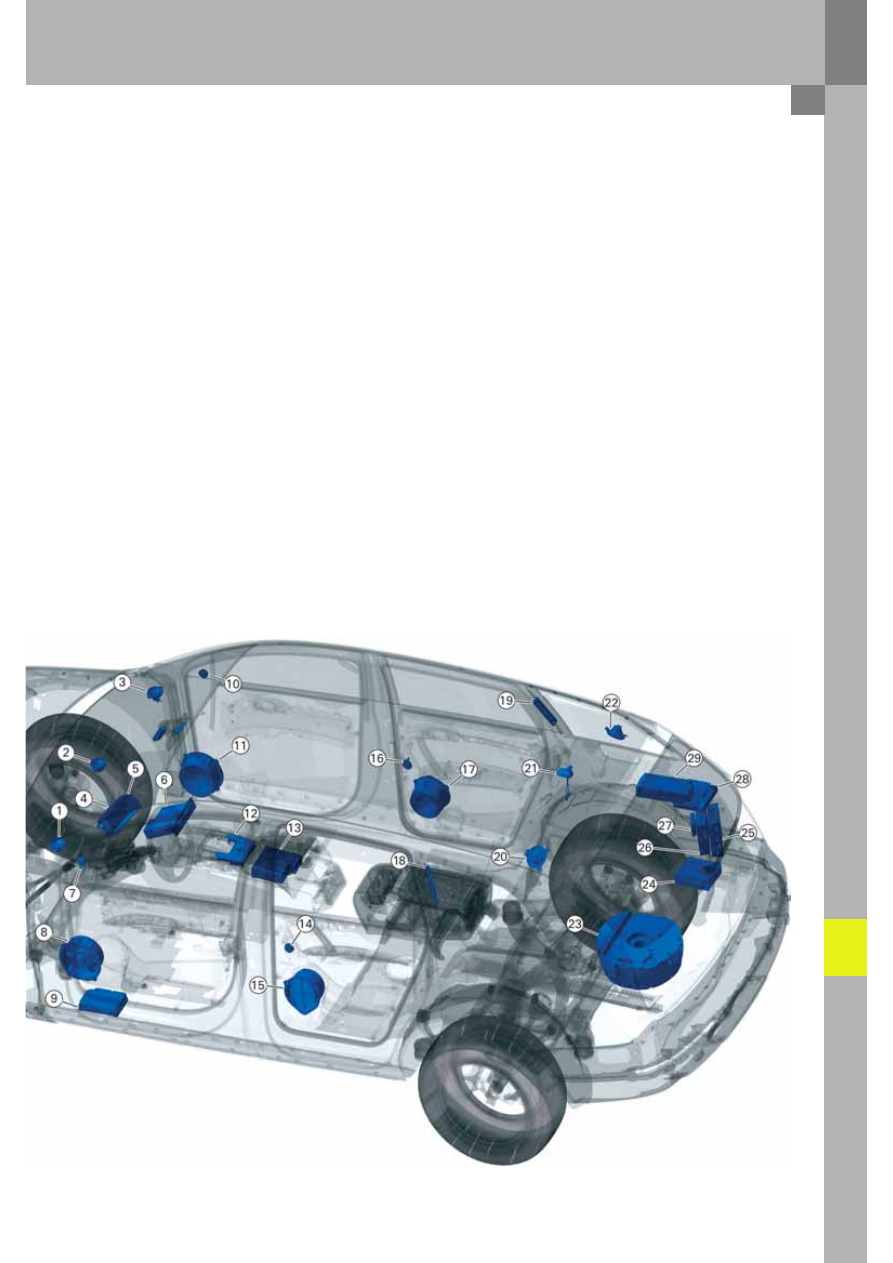

Условные обозначения

R103 Среднечастотный динамик, передний
левый

R158 Центральный среднеP и высокочастотный
динамик

R104 Среднечастотный динамик, передний
правый

J685 Дисплей передней панели управления,
индикации и выдачи информации

J523 Блок управления передней панели
управления, индикации и выдачи информации

R118 Мультимедийный проигрыватель,
положение 1

R20 Высокочастотный динамик, передний левый

R21 Низкочастотный динамик, передний левый

R36 ПриемоPпередающее устройство телефона

10 R22 Высокочастотный динамик, передний

правый

11 R23 Низкочастотный динамик, передний правый
12 E380 Панель управления мультимедийной

системы

13 R119 Мультимедийный проигрыватель,

положение 2

14 R14 Высокочастотный динамик, задний левый
15 R159 СреднеP и низкочастотный динамик,

задний левый

16 R16 Высокочастотный динамик, задний правый

17 R160 СреднеP и низкочастотный динамик,

задний правый

18 R113 Антенный усилитель 4
19 R24 Антенный усилитель
20 R105 Среднечастотный динамик, задний левый

(только BOSE)

21 R52 Антенна для телефона, навигационной

системы

22 R106 Среднечастотный динамик, задний правый

(только BOSE)

23 R148 Динамик, центральный (сабвуфер) (только

BOSE)

24 J401 Блок управления навигационной системы
25 R Радио
26 R78 ТВPтюнер
27 R86 Усилитель для мобильного телефона
28 R146/R147 Спутниковый приемник/цифровой

радиотюнер

29 J525 Блок управления цифровой аудиосистемы

361_122
