380

Предохранители и лампы накаливания

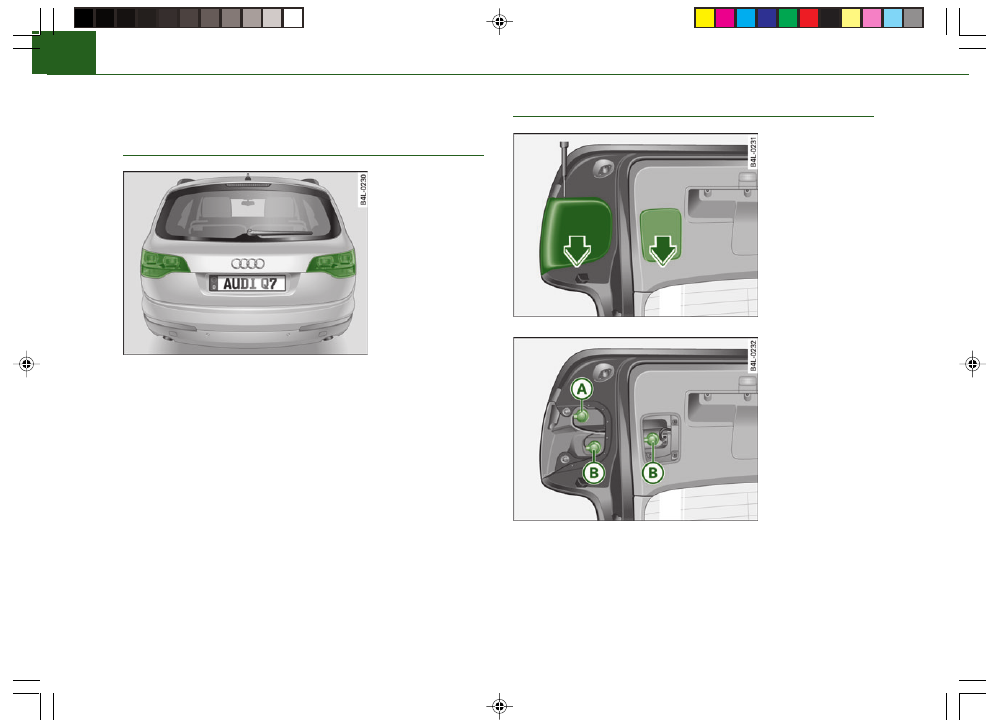

Замена  задних  ламп  накаливания

Задние фонари двери багажника

Илл. 377  Задние
фонари

Задние  фонари  двери  багажника

•

сигнал торможения/задний габаритный огонь

•

указатель поворота

Перед проведением работ ознакомьтесь с приведенными на

⇒

стр. 370 по-

ложениями.



Замена ламп накаливания

Илл. 378  Дверь  ба-
гажника:  крышки

Илл. 379  Дверь  ба-
гажника:ламповые
патроны

Ниже приводится описание процесса замены лампы накаливания
левого блока задних фонарей. Замена лампы накаливания правого
блока задних фонарей осуществляется соответственно:

−

Определите неисправную лампу накаливания.

−

Откройте багажник.



Q7_363-383.p65

20.11.05, 11:22

380

381

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

−

Извлеките из комплекта инструмента отвертку

⇒

стр. 342.

−

Используйте плоскую сторону переставного стержня
отвертки, и аккуратно снимите соответствующие крышки

⇒

стр. 380, илл. 378.

−

Извлеките ламповый патрон с неисправной лампой накалива-
ния (указатель поворота

/наружный или внутренний сигнал

торможения



⇒

стр. 380, илл. 379) из блока ламп

⇒

стр.

372.

−

Замените лампу накаливания

⇒

стр. 371.

−

Установить на место все компоненты в обратной последова-
тельности. Проверьте функцию новой лампы накаливания.



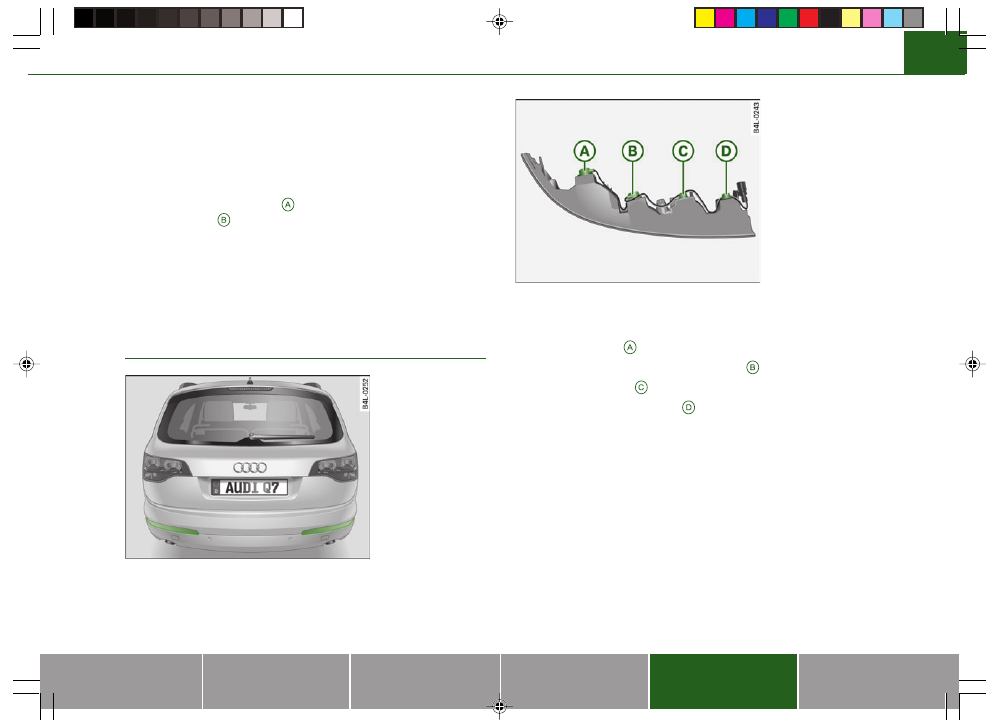

Задние фонари бампера

На иллюстрации

⇒

илл. 381 изображен блок фонарей с нижепере-

численными ламповыми патронами:

•

указатель поворота

•

сигнал торможения/задний габаритный огонь

•

свет фар заднего хода

•

задний противотуманный огонь

Перед проведением работ ознакомьтесь с приведенными на

⇒

стр. 370 по-

ложениями.



Илл. 381    Блок  фона-
рей  с  помеченными
ламповыми  патрона-
м и

Илл. 380  Блок  задних
фонарей

Q7_363-383.p65

20.11.05, 11:22

381

382

Предохранители и лампы накаливания

Замена ламп накаливания

−

Аккуратно извлеките старую лампу накаливания света фар
заднего хода



⇒

стр. 381, илл. 381 из патрона и установи-

те новую лампу накаливания.

−

Установить на место все компоненты в обратной последова-
тельности. Проверьте функцию новой лампы накаливания.



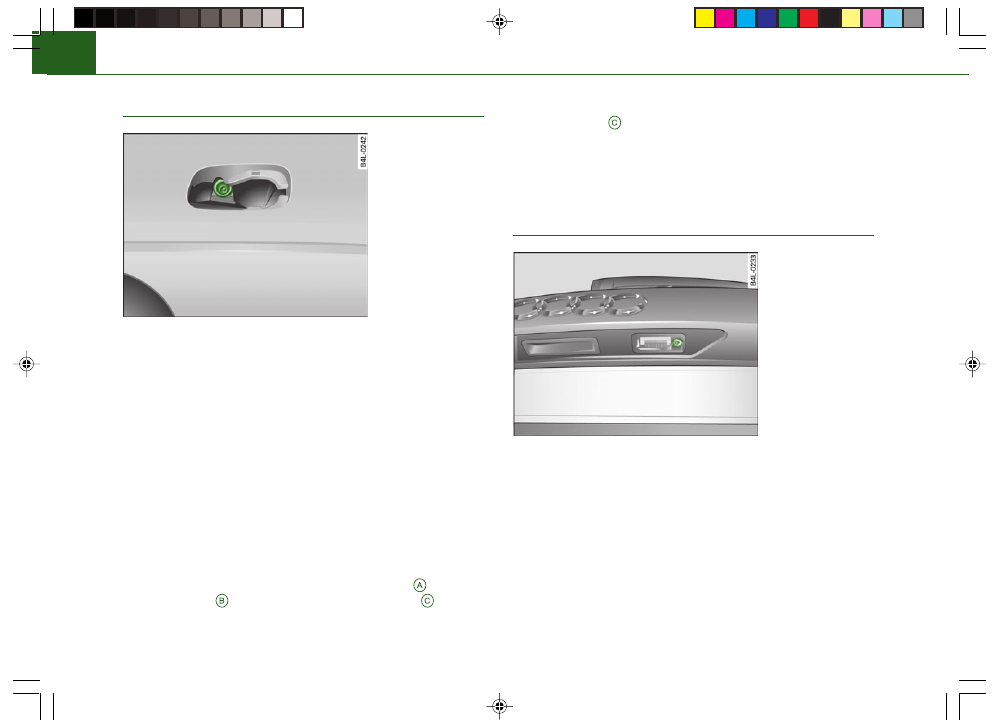

Фонарь освещения номерного знака

Илл. 382  Крепежный
винт

Ниже приводится описание процесса замены лампы накаливания
левого блока задних фонарей. Замена лампы накаливания правого
блока задних фонарей осуществляется соответственно:

−

Определите неисправную лампу накаливания.

−

Извлеките из комплекта инструмента отвертку

⇒

стр. 342.

−

Отделите отверткой крышку резьбового отверстия для ввора-
чивания буксирной петли.

−

Отвинтите винт

⇒

илл. 382.

−

Аккуратно потяните блок фонарей из бампера.

−

Возьмите ламповый патрон с неисправной лампой накалива-
ния из блока фонарей

⇒

стр. 372.

−

Замените лампу накаливания указателя поворота

, сигнала

торможения

 и заднего противотуманного огня



⇒

стр.

381, илл. 381

⇒

стр. 371.

Илл. 383  Фонарь
освещения  номерного
знака:  винт



Q7_363-383.p65

20.11.05, 11:22

382

383

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

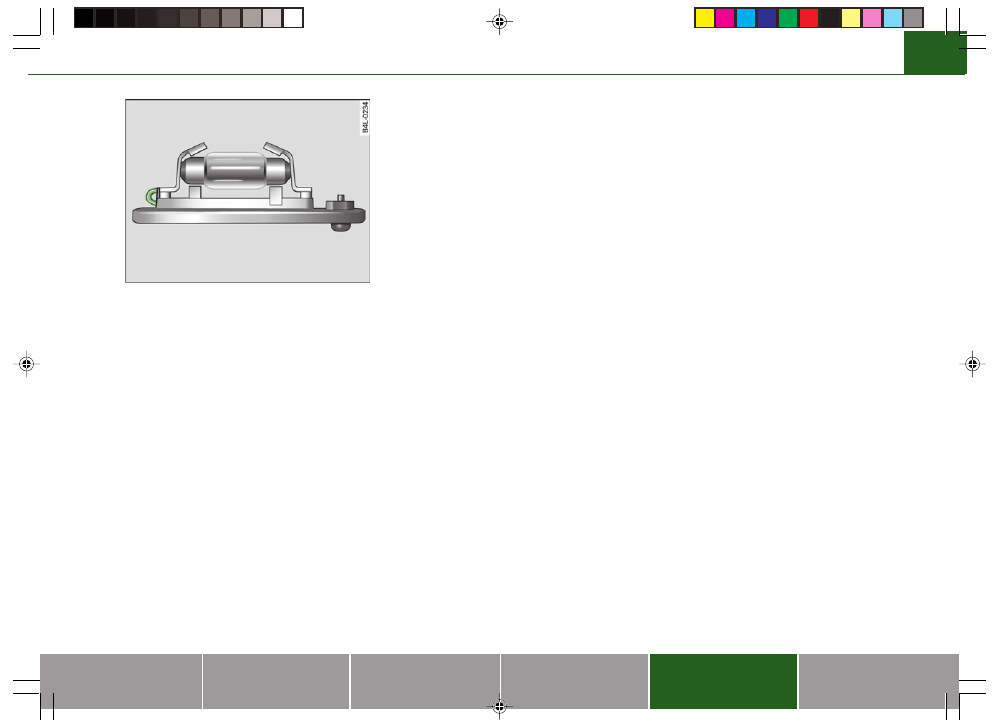

Илл. 384  Фонарь
освещения  номерного
знака:  стопорная
пластина

Демонтаж фонаря освещения номерного знака

−

Вывинтите винт

⇒

стр. 382, илл. 383 и снимите фонарь ос-

вещения номерного знака из паза.

Замена ламп накаливания

−

Отожмите неисправную лампу из патрона и установите но-
вую лампу.

Демонтаж фонаря освещения номерного знака

−

Вначале установите сторону со стопорной пластиной

⇒

илл.

384, а затем аккуратно отожмите фонарь в паз.

−

Зафиксируйте фонарь освещения номерного знака винтом

⇒

стр. 382, илл. 383.



Q7_363-383.p65

20.11.05, 11:22

383
