376

Предохранители и лампы накаливания

Автомобиль с галогенной лампой ближнего света

Замена лампы накаливания ближнего света

Монтаж  лампы  облегчается,  если  при  этом  смотреть
сквозь  стекло  фары.

Демонтаж

−

Нажмите вниз пластмассовый штекер лампы

⇒

илл. 368 и из-

влеките штекер с лампой из корпуса фары.

Монтаж

−

Вставьте новую лампу накаливания в пластмассовый штекер и
прижмите до упора металлический цоколь лампы в пластмас-
совый штекер

⇒

, „Замена ламп накаливания“ на стр. 370.

−

Вставьте лампу выступом вверх в корпус фары.

−

Вначале установите лампу в корпусе лампы внизу

⇒

 илл. 369

в положение

.

−

Проследите, чтобы выступ

 указывал по центру вверх и

входил в направляющую как показано на иллюстрации.

−

Наблюдайте спереди через стекло основной фары и контро-
лируйте установку лампы.

−

Приподнимайте пластмассовый штекер по направлению
стрелки

⇒

илл. 369, пока лампа не зафиксируется в держателе.

Если это сразу не получается, подкорректируйте положение
лампы.

−

Выполните описанные на

⇒

стр. 375 операции в обратной

последовательности.

−

Проверьте функцию новой лампы накаливания.

−

Как можно скорее проверить установку света фар.



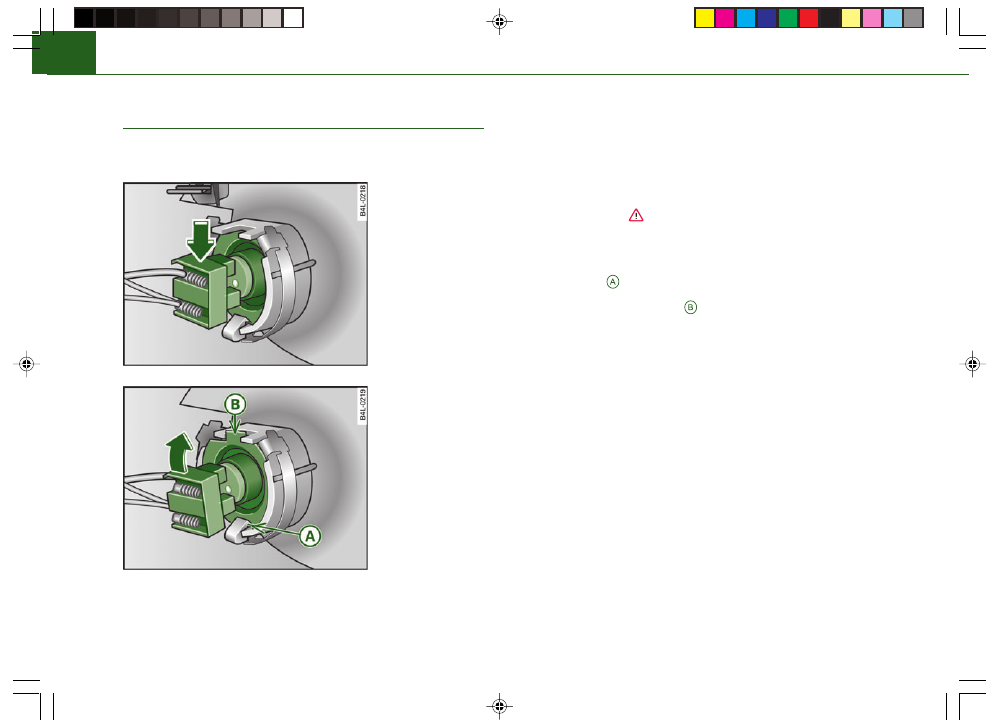

Илл. 368  Патрон
лампы  ближнего
света

Илл. 369  Установка
лампы  накаливания

Q7_363-383.p65

20.11.05, 11:22

376

377

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

Замена  лампы  накаливания
противотуманной  фары

Подготовительные работы

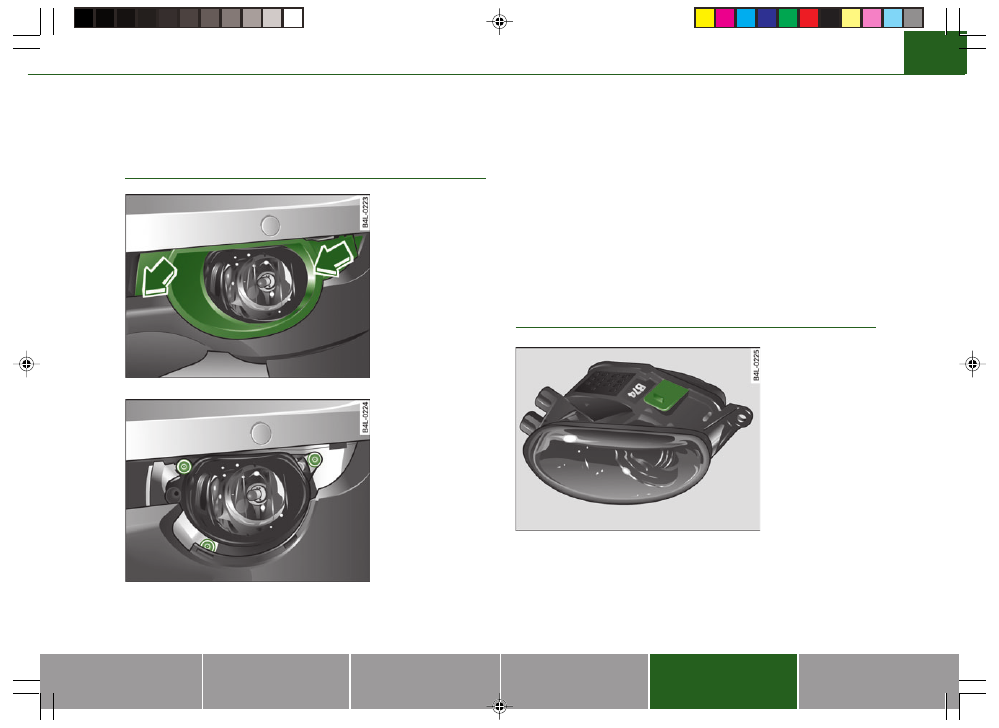

Илл. 372  Противоту-
манная  фара  с  стопор-
ной  пластиной  (верх-
няя  сторона)  и  крепеж-
ным  выступом

Илл. 371    Крепежные
винты  противоту-
манной  фары

Ниже приводится описание процесса замены лампы накаливания
левой противотуманной фары. Замена лампы накаливания правой
противотуманной фары осуществляется соответственно:

−

Выключите зажигание и свет.

−

Снимите накладку

⇒

илл. 370 (аккуратно тяните по направле-

нию стрелок).

−

Отвинтите крепежные винты

⇒

илл. 371 и потяните противо-

туманную фару из бампера.

−

Разъедините электрическое соединение.



Замена лампы накаливания

Илл. 370  Накладка
противотуманной
ф а р ы



Q7_363-383.p65

20.11.05, 11:22

377

378

Предохранители и лампы накаливания

Замена лампы накаливания указателя
поворота  и  стояночного  огня

Подготовительные работы

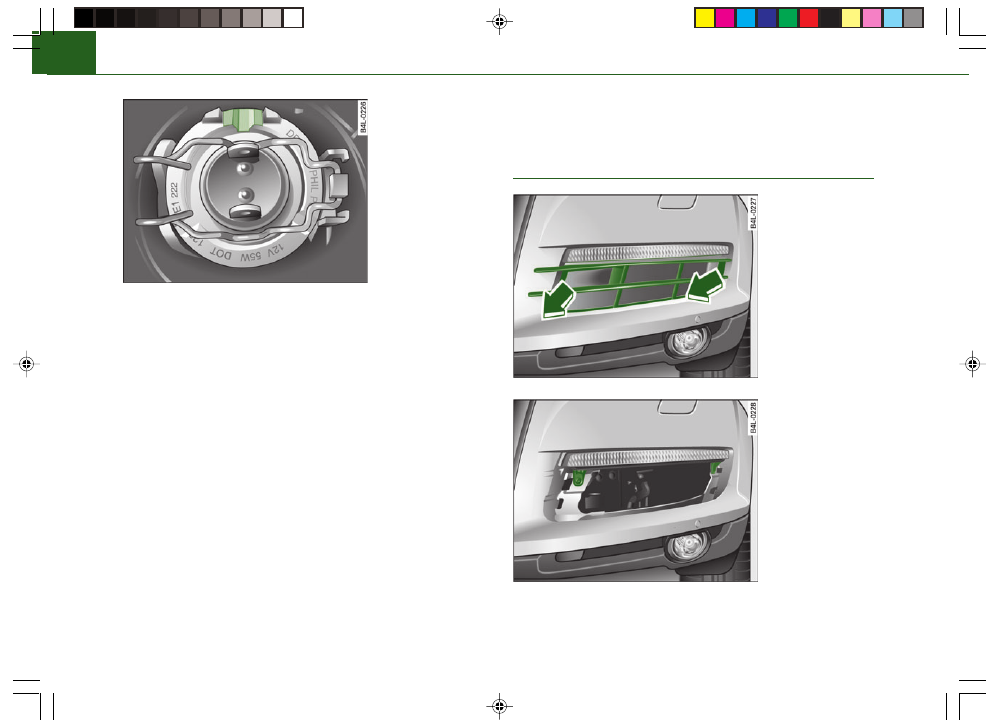

Илл. 373  Лампа
накаливания  с  кре-
пежной  скобой - поме-
чен  направляющий
выступ

−

Потяните стопорную пластину крепежного выступа (верхняя
стопорная пластина

⇒

стр. 377, илл. 372 и две стопорные

пластины с нижней стороны крышки).

−

Снимите крышку.

−

Разъедините электрическое соединение.

−

Высвободите крепежную скобу

⇒

илл. 373 и извлеките лампу

накаливания из корпуса лампы.

−

Разъедините электрическое соединение.

−

Вставьте новую лампу накаливания. (Направляющий выступ

⇒

илл. 373 тарелки лампы должен войти в соответствующее

гнездо на корпусе лампы).

После замены лампы накаливания установить на место демонтированные
компоненты в обратной последовательности. Проверьте функцию новой
лампы накаливания.



Илл. 375  Крепежные
винты

Илл. 374  Декора-
тивная  решетка



Q7_363-383.p65

20.11.05, 11:22

378

379

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

Ниже приводится описание процесса замены лампы накаливания
левого блока ламп. Замена лампы накаливания правого блока
ламп осуществляется соответственно:

−

Выключите зажигание, указатель поворота и стояночные
огни.

−

Снимите декоративную решетку

⇒

стр. 378, илл. 374 (акку-

ратно тяните по направлению стрелок).

−

Отвинтите два крепежных винта

⇒

стр. 378, илл. 375 и извле-

ките блок ламп из бампера.

−

Разъедините электрическое соединение.



Замена ламп накаливания

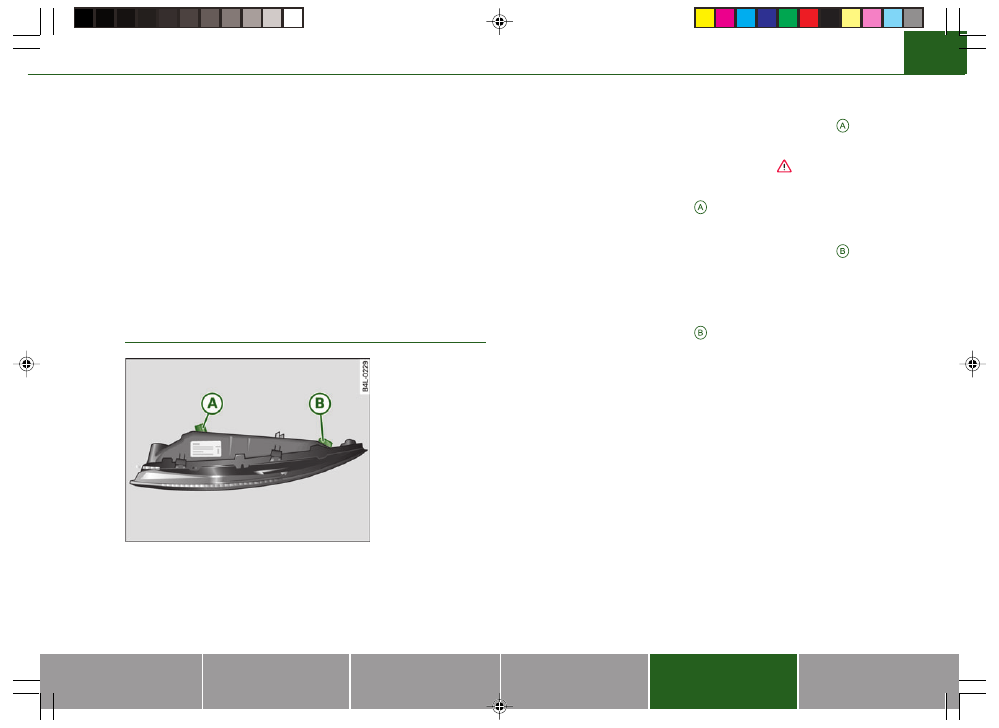

Илл. 376  Блок  ламп  с
ламповым  патроном
указателя  поворота  и
стояночного  огня

Замена лампы накаливания указателя поворота

−

Извлеките из блока ламп

⇒

стр. 372 ламповый патрон



⇒

илл. 376.

−

Замените лампу накаливания

⇒

стр. 371

⇒

, „Замена ламп

накаливания“ на стр. 370.

−

Закрепите ламповый патрон



⇒

илл. 376,

⇒

стр. 372.

Замена лампы накаливания стояночного света

−

Извлеките из блока ламп

⇒

стр. 372 ламповый патрон



⇒

илл. 376.

−

Аккуратно извлеките старую лампу накаливания из патрона и
установите новую лампу накаливания.

−

Закрепите ламповый патрон



⇒

илл. 376,

⇒

стр. 372.

После замены лампы накаливания установить на место демонтированные
компоненты в обратной последовательности. Проверьте функцию новой
лампы накаливания. При установке блока ламп отжать аккуратно верхние
крепления в пазы бампера.
