372

Предохранители и лампы накаливания

Ламповый патрон с байонетным
замковым устройством

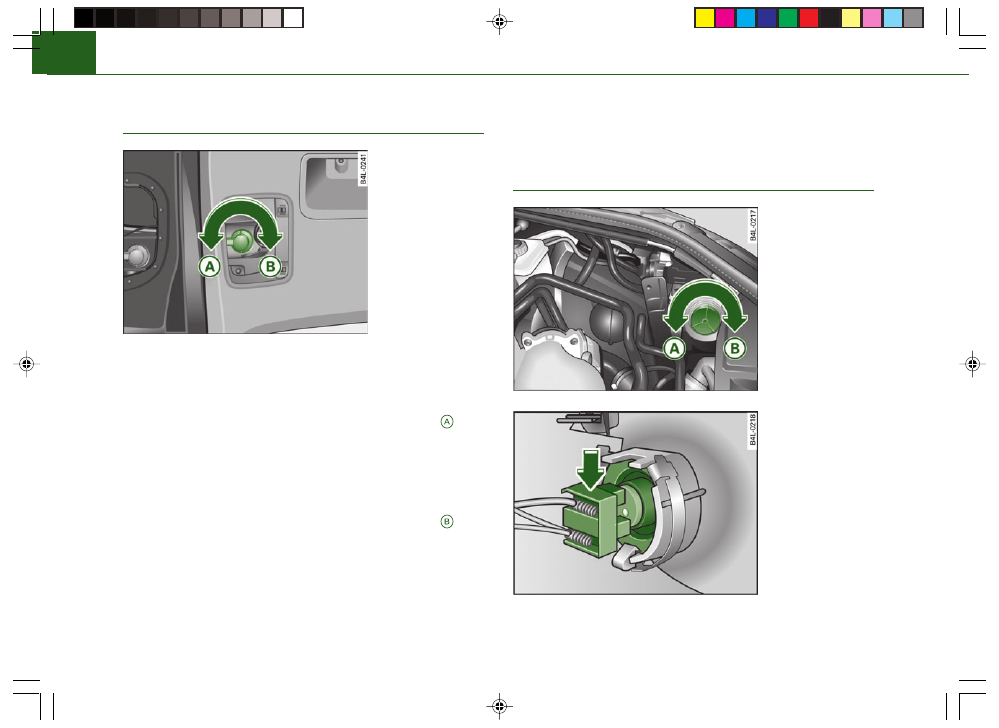

Илл. 359  Ламповый
патрон  с  байонетным
замковым
устройством

Ламповые патроны с байонетным замковым устройством извле-
кать и устанавливать следующим образом:

Извлечение  лампового  патрона

−

Поверните ламповый патрон по направлению стрелки



⇒

илл. 359 до упора и извлеките ламповый патрон из корпуса.

Установка  лампового  патрона

−

Установите ламповый патрон без перекоса (т.е. резиновое уп-
лотнение расположено равномерно) в корпус фонаря.

−

Поверните ламповый патрон по направлению стрелки



⇒

илл. 359 до упора.



Замена  ламп  накаливания  основной
фары

Автомобиль с галогенной лампой дальнего света

Демонтаж лампы накаливания дальнего света

Илл. 360  Подкапот-
ное  пространство:
крышка

Илл. 361    Ламповый
патрон  лампы
дальнего  света



Q7_363-383.p65

20.11.05, 11:22

372

373

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

Ниже приводится описание процесса замены лампы накаливания
левой основной фары. Замена лампы накаливания правой основ-
ной фары осуществляется соответственно:

−

Выключите зажигание и свет.

−

Откройте капот.

−

Поверните крышку

⇒

стр. 372, илл. 360 по направлению

стрелки

 и снимите крышку

⇒

, „Замена ламп накали-

вания“ на стр. 370.

−

Нажмите пластмассовый штекер лампы вниз

⇒

стр. 372, илл.

361 и извлеките штекер с лампой из корпуса фары.

−

Отделите пластмассовый штекер от цоколя лампы

⇒

, Заме-

на ламп накаливания“ на стр. 370.



Автомобиль с галогенной лампой дальнего света

Монтаж лампы накаливания дальнего света

Направляющий  выступ  тарелки  лампы  при  монтаже
должен  войти  в  соответствующее  гнездо  корпуса
лампы.



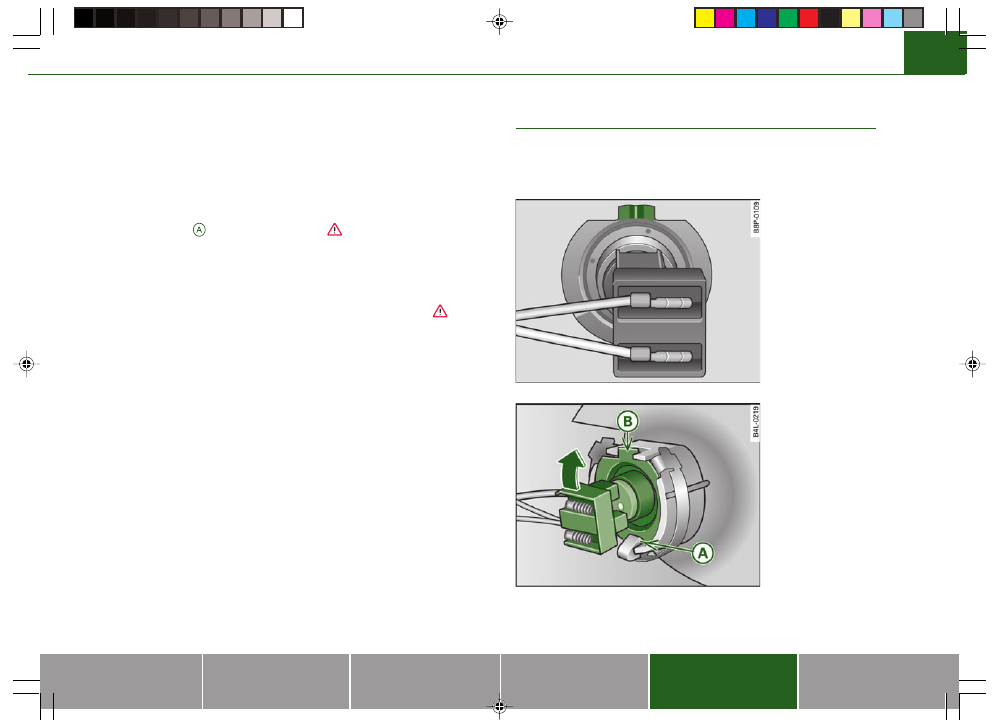

Илл. 362  Лампа  со
штекером:  выступ  на
цоколе  лампы  при
монтаже  должен
указывать  вверх

Илл. 363  Установка
лампы  накаливания
дальнего  света

Q7_363-383.p65

20.11.05, 11:22

373

374

Предохранители и лампы накаливания

−

Вставьте новую лампу накаливания в пластмассовый штекер и
прижмите до упора металлический цоколь лампы в пластмас-
совый штекер

⇒

, „Замена ламп накаливания“ на стр. 370.

−

Вставьте лампу выступом вверх в корпус фары.

−

Вначале установите лампу в корпусе лампы внизу

⇒

 стр.

373, илл. 363 в положение

.

−

Проследите, чтобы выступ

 указывал по центру вверх и

входил в направляющую как показано на иллюстрации.

−

Приподнимайте пластмассовый штекер по направлению
стрелки

⇒

стр. 373,



илл. 363, пока лампа не зафиксируется в

держателе. Если это сразу не получается, подкорректируйте
положение лампы.

−

Зафиксируйте крышку

⇒

стр. 372,



илл. 360, повернув ее по

направлению стрелки  .

−

Проверьте функцию новой лампы накаливания.

−

Как можно скорее проверить установку света фар.



Автомобиль с ксеноновым светом

Замена лампы накаливания света для движения днем

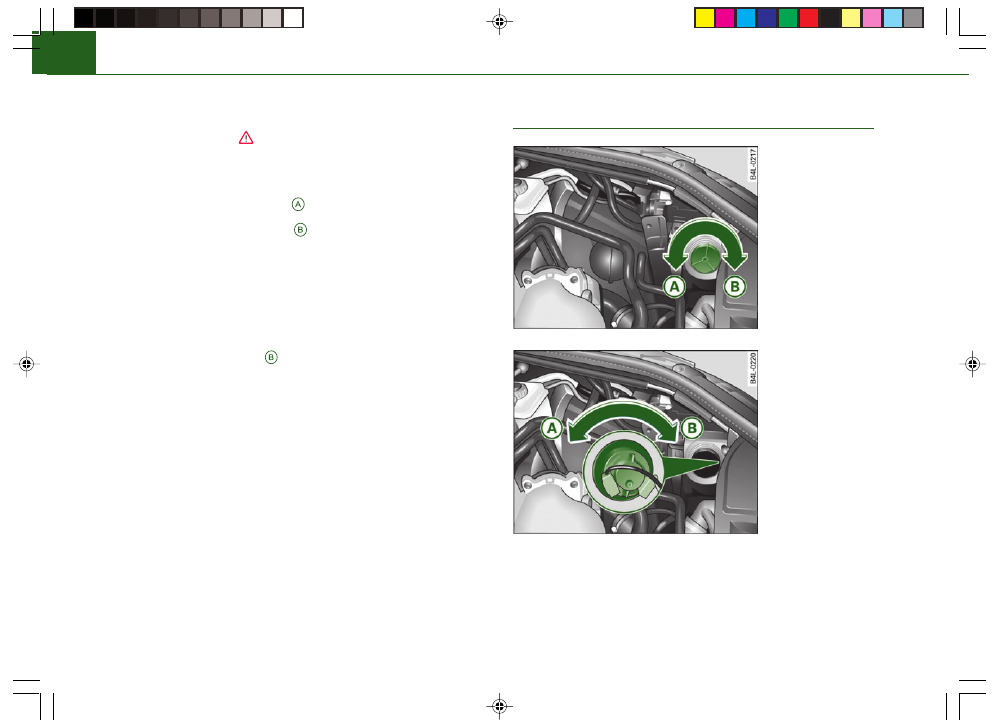

Илл. 364  Подкапот-
ное  пространство:
крышка

Илл. 365  Подкапот-
ное  пространство:
ламповый  патрон
света  для  движения
днем



Ниже приводится описание процесса замены лампы накаливания
левой основной фары. Замена лампы накаливания правой основ-
ной фары осуществляется соответственно:

−

Выключите зажигание и откройте капот.

Q7_363-383.p65

20.11.05, 11:22

374

375

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

−

Поверните крышку

⇒

стр. 374, илл. 364 по направлению

стрелки

 и снимите крышку

⇒

, „Замена ламп накали-

вания“ на стр. 370.

−

Поверните ламповый патрон света для движения днем по на-
правлению стрелки



⇒

стр. 374, илл. 365 и извлеките его

из корпуса фары.

−

Разъедините электрическое соединение.

−

Замените лампу накаливания

⇒

стр. 371

⇒

, „Замена ламп

накаливания“ на стр. 370.

После замены лампы накаливания установить демонтированные компонен-
ты в обратной последовательности. Закрепите ламповый патрон и крышку
поворотом по направлению стрелки

. Проверьте функцию новой лампы

накаливания.



Автомобиль с галогенной лампой ближнего света

Демонтаж лампы накаливания ближнего света
(предварительная подготовка)

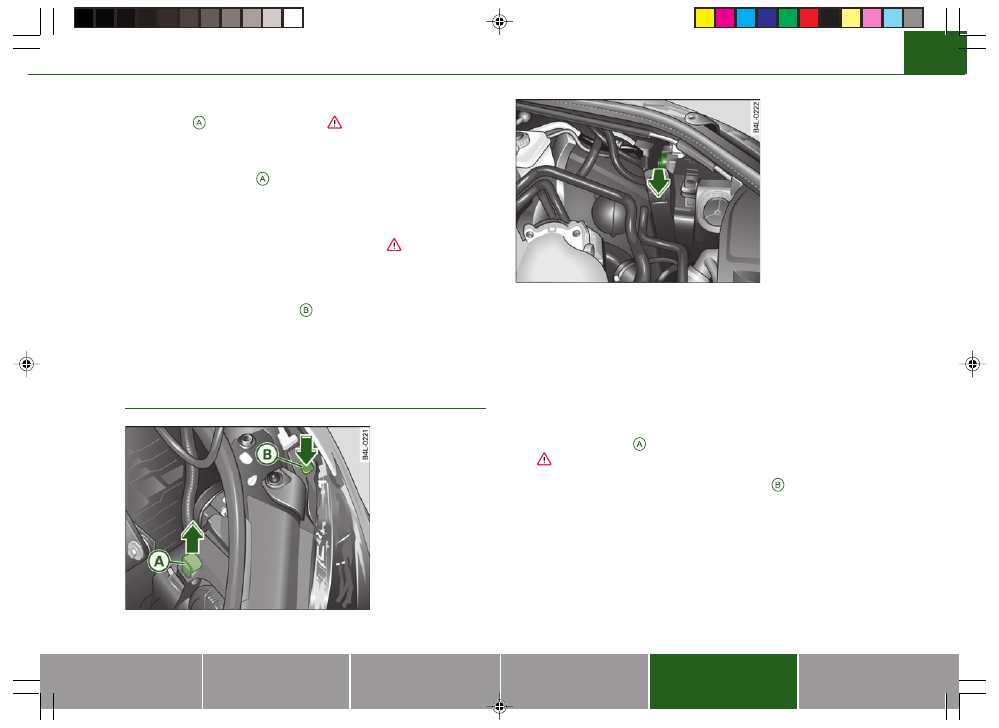

Илл. 366  Подкапот-
ное  пространство:
деблокирование

Илл. 367  Подкапот-
ное  пространство:
крышка

Ниже приводится описание процесса замены лампы накаливания
левой основной фары. Замена лампы накаливания правой основ-
ной фары осуществляется соответственно:

−

Выключите зажигание и свет.

−

Откройте капот.

−

Разъедините электрическое соединение основной фары.

−

Потяните язычок

⇒

илл. 366 по направлению стрелки

⇒

, „Замена ламп накаливания“ на стр. 370.

−

Нажмите деблокирующее приспособление

⇒

илл. 366 по

направлению стрелки и потяните фару из оправы вперед при-
мерно на 50 мм.

−

Деблокируйте крышку (нажмите по направлению стрелки

⇒

илл. 367) и снимите крышку.



Q7_363-383.p65

20.11.05, 11:22

375
