Предохранители и лампы накаливания

Цветовые обозначения предохранителей

Цвет

Mаксимальная сила тока,

ампер

светло-коричневый

5

красный

10

голубой

15

желтый

20

естественный (белый)

25

зеленый

30

оранжевый

40

  Осторожно!

Не “ремонтировать” предохранители и не менять их на более мощные -
опасность пожара! Кроме того, это может привести к серьезным поврежде-
ниям других компонентов электрооборудования.

 Примечание

При быстром перегорании предохранителя проверить как можно быстрее
на специализированном предприятии систему электрооборудования.



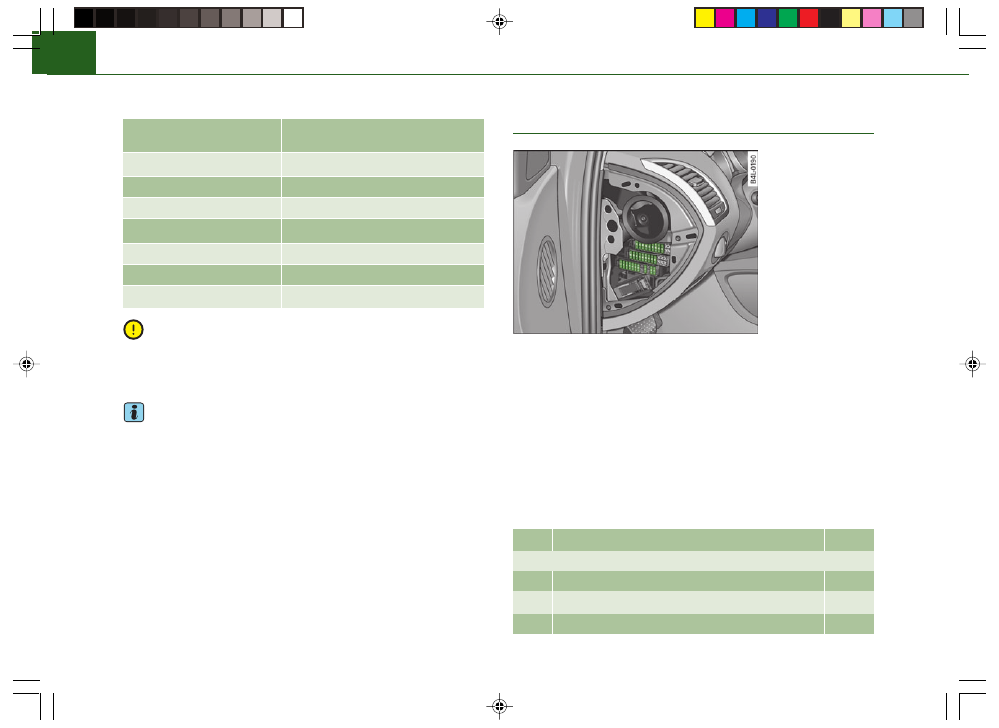

Илл. 356  Принци-
пиальное  расположе-
ние  предохранителей

Защищаемые предохранителями цепи,
левая сторона панели приборов

Некоторые из приведенных в таблице потребителей относятся только к оп-
ределенным модификациям или входят в заказную комплектацию.
Просьба помнить, что приведенные в таблице данные соответствуют на
момент сдачи в печать и возможно внесение изменений. При наличии рас-
хождений приоритетное значение всегда имеют данные, приведенные в рас-
положенной на внутренней стороне крышки предохранителей наклейке.
Сиденья с электроприводом контролируются автоматами защиты от пе-
регрузки электрических цепей. После устранения перегрузки электро-
привод вновь включаются автоматически через несколько секунд.

Защищаемые  предохранителями  цепи  автомобиля  с
левосторонним  рулевым  управлением

№

Потребитель

   Ампер

блок  предохранителей  (красный)

1

отсутствует

2

отсутствует

3

отсутствует



Q7_363-383.p65

20.11.05, 11:21

364

365

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

№

Потребитель

    Ампер

4

система контроля давления воздуха в шинах

5

5

автономный отопитель

20

6

поясничная опора позвоночника сиденья водителя

10

7

стеклоподъемники (левая сторона автомобиля)

35

8

блок управления дверями (левая сторона автомобиля)

15

9

аккумулятор - система менеджмента энергии

5

10

электронный замок зажигания,

30

электрическое регулирование рулевой колонки

11

модуль переключателей рулевой колонки

10

12

интеллигентный модуль мощности Komfort

5

блок  предохранителей  (коричневый)

1

отсутствует

2

отсутствует

3

отсутствует

4

стеклоочиститель

30

5

сенсор дождя

5

6

звуковой сигнал

25

7

интеллигентный модуль мощности водитель

30

8

интеллигентный модуль мощности водитель

25

(освещение левой стороны автомобиля)

9

интеллигентный модуль мощности водитель

25

(освещение правой стороны автомобиля)

10

комбинация приборов

10

11

устройство чистки фар

30

12

диагностическая розетка

10

блок  предохранителей  (черный)

1

электроника фары (левая сторона автомобиля)

10

№

Потребитель

   Ампер

2

отсутствует

3

отсутствует

4

отсутствует

5

отсутствует

6

клемма 15 (салон)

5

7

сенсор уровня масла

5

8

диагностическая розетка

5

9

автоматически экранируемое внутреннее зеркало

5

заднего вида

10

HomeLink

5

11

блок управления Gateway

5

12

регулирование угла наклона фар

5

Защищаемые  предохранителями  цепи  автомобиля  с
правосторонним  рулевым  управлением

№

Потребитель

   Ампер

блок  предохранителей  (красный)

1

отсутствует

2

отсутствует

3

отсутствует

4

система контроля давления воздуха в шинах

5

5

автономный отопитель

20

6

поясничная опора позвоночника сиденья

10

переднего пассажира

7

стеклоподъемники (левая сторона автомобиля)

35

8

блок управления дверями (левая сторона автомобиля)

15

9

аккумулятор - система менеджмента энергии

5



Q7_363-383.p65

20.11.05, 11:21

365

366

Предохранители и лампы накаливания

№

Потребитель

   Ампер

10

CD-проигрыватель, DVD-дисковод

5

11

органы управления задним кондиционером

10

12

интеллигентный модуль мощности Komfort

5

блок  предохранителей  (коричневый)

1

отсутствует

2

отсутствует

3

отсутствует

4

стеклоочиститель

30

5

сенсор дождя

5

6

звуковой сигнал

25

7

отсутствует

8

передний прикуриватель

20

9

передние розетки

25

10

органы управления кондиционером

10

11

устройство чистки фар

30

12

диагностическая розетка

10

блок  предохранителей  (черный)

1

электроника фары (левая сторона автомобиля)

10

2

отсутствует

3

отсутствует

4

отсутствует

5

отсутствует

6

обогрев задних сидений

5

7

сенсор уровня масла

5

8

диагностическая розетка

5

№

Потребитель

   Ампер

9

автоматически экранируемое внутреннее зеркало

5

заднего вида

10

HomeLink

5

11

подушка безопасности

5

12

кондиционер

5

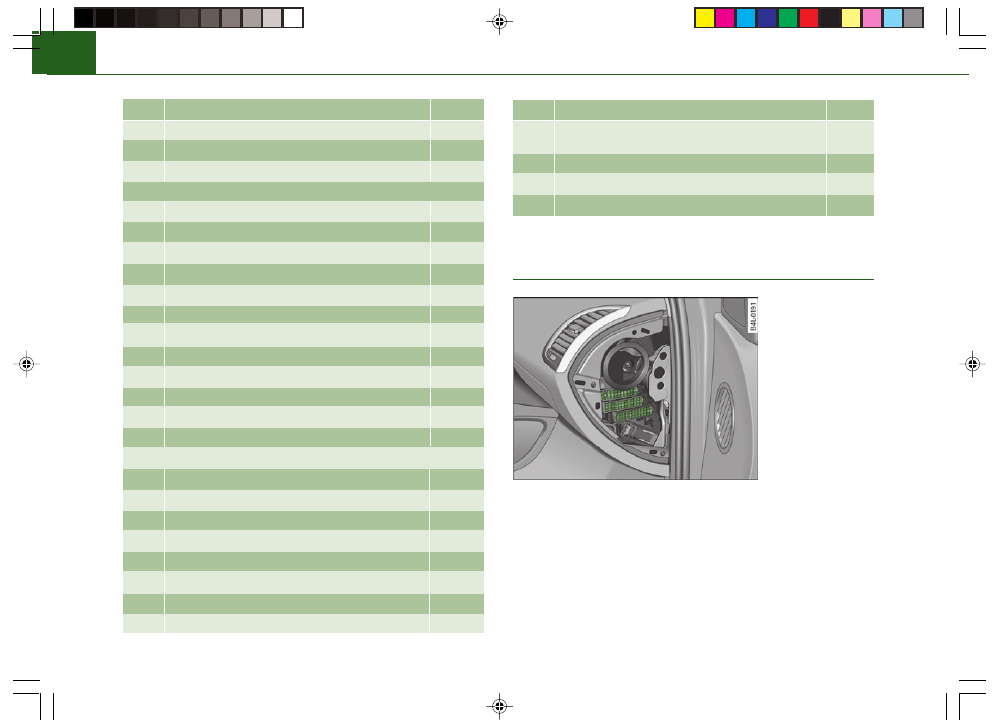

Защищаемые предохранителями цепи,
правая сторона панели приборов



Илл. 357  Принци-
пиальное  расположе-
ние  предохранителей

Некоторые из приведенных в таблице потребителей относятся только к оп-
ределенным модификациям или входят в заказную комплектацию.
Просьба помнить, что приведенные в таблице данные соответствуют на мо-
мент сдачи в печать и возможно внесение изменений. При наличии рас-
хождений приоритетное значение всегда имеют данные, приведенные в рас-
положенной на внутренней стороне крышки предохранителей наклейке.
Сиденья с электроприводом контролируются автоматами защиты от пе-
регрузки электрических цепей. После устранения перегрузки электро-
привод вновь включаются автоматически через несколько секунд.



Q7_363-383.p65

20.11.05, 11:21

366

367

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания



Защищаемые  предохранителями  цепи  автомобиля  с
левосторонним  рулевым  управлением

№

Потребитель

    Ампер

блок  предохранителей  (черный)

1

обогрев задних сидений

20

2

автоматическая коробка передач

5/10

3

обогрев передних сидений

30

4

электронная система динамической стабилизации (ESP)

20

5

блок управления дверями (правая сторона автомобиля)

15

6

задние розетки

25

7

поясничная опора позвоночника переднего пассажира

10

8

передний прикуриватель

20

9

передние розетки

25

10

органы управления кондиционером

10

11

электронная система динамической стабилизации (ESP),

5

выключатель сигнала торможения

12

интеллигентный модуль мощности передний пассажир

15

блок  предохранителей  (коричневый)

1

электроника фары (правая сторона автомобиля)

10

2

регулирование уровня дорожного просвета

5

3

подготовка подключения телефона

5

4

устройство помощи при смене полосы движения

5

5

электронная система динамической стабилизации (ESP)

5

6

автоматическая коробка передач

5/20

7

электронная система динамической стабилизации (ESP)

5

8

кулиса переключения автоматической коробки передач

5

9

помощь при парковке

5

№

Потребитель

    Ампер

10

подушка безопасности

5

11

обогрев задних сидений

5

12

кондиционер

5

блок  предохранителей  (красный)

1

стеклоочиститель заднего стекла

15

2

обогреваемые жиклеры стеклоомывателя

5

3

отсутствует

4

отсутствует

5

телефон, телематика, подготовка подключения

5

мобильного телефона

6

MMI, усилитель антенны

15

блок светильников впереди

5

7

панорамная крыша сегмент 1

20

8

панорамная крыша сегмент  2

20

9

панорамная крыша штора

20

10

CD-проигрыватель, DVD-дисковод

5

11

стеклоподъемники (правая сторона автомобиля)

35

12

органы управления задним кондиционером

10

Защищаемые  предохранителями  цепи  автомобиля  с
правосторонним  рулевым  управлением

№

Потребитель

    Ампер

блок  предохранителей  (черный)

1

обогрев задних сидений

20

2

автоматическая коробка передач

5/10

3

обогрев передних сидений

30

4

электронная система динамической стабилизации (ESP)

20
