296

Съемная шаровая головка тягово-сцепного устройства находится под
настилом багажного отсека.

•

На автомобилях с аптечкой для ремонта шин

⇒

 стр. 295, илл. 297.

•

На автомобилях с запасным колесом

⇒

 стр. 295, илл. 298.

Для установки и демонтажа шаровой головки достаточно нормальных
мышечных усилий рук.

 ВНИМАНИЕ!

Никогда не используйте для монтажа и демонтажа шаровой го-
ловки  вспомогательные  средства  или  инструменты,  т.к.  можно
повредить  стопорный  механизм.  В  результате  не  будет  гарантиро-
ваться надежная эксплуатация тягово-сцепного устройства!

 Примечание

•

Не допускается внесение изменений в конструкцию шаровой головки и

других компонентов тягово-сцепного устройства, а также их ремонт.

•

При возникновении трудностей в пользовании и т.д. обращайтесь на

специализированное предприятие.

•

Перед каждой поездкой проверяйте правильность фиксации шаровой

головки

⇒

 стр. 299.

•

Никогда не деблокируйте шаровую головку при присоединенном при-

цепе или комплектующих компонентах (например, кронштейн для вело-
сипеда).

•

При движении без прицепа снять шаровую головку и уложить ее в нише

запасного колеса. Установить заглушку в крепежной трубе.

•

При чистке автомобиля пароструйным насосом снять предварительно

шаровую головку и установить в крепежной трубе заглушку.

•

Для монтажа и демонтажа шаровой головки мы рекомендуем использо-

вать входящие в комплект поставки перчатки.



Автомобиль со съемным тягово-сцепным устройством

Монтаж шаровой головки (первый этап)

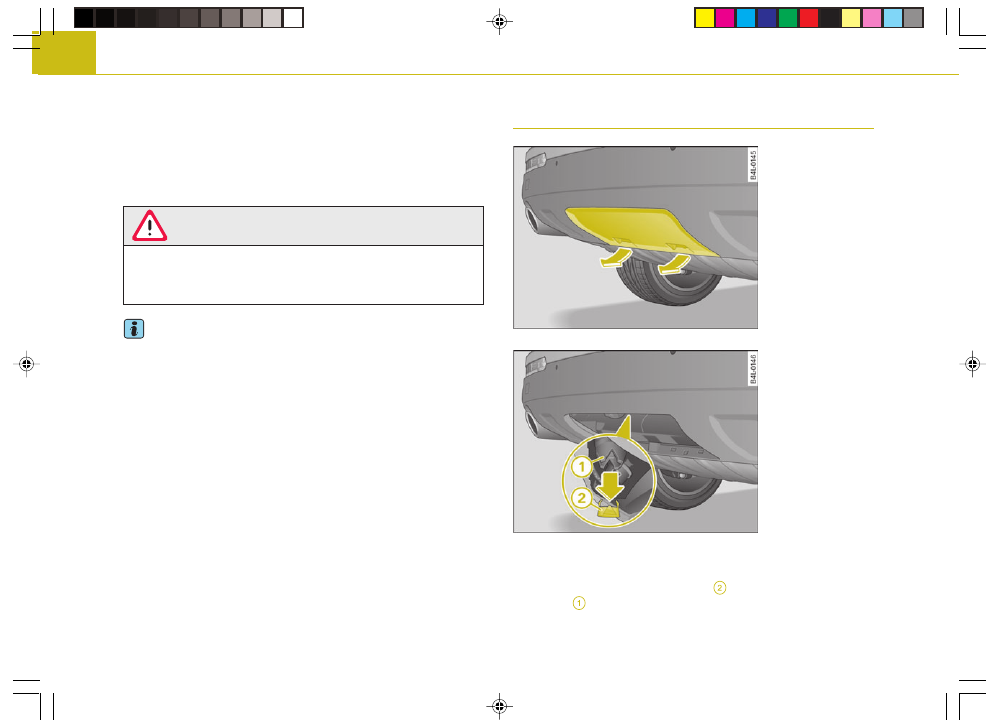

Илл. 300  Задний
бампер:  извлечь
заглушку



Эксплуатация прицепа

Илл. 299  Задний
бампер:  снять
крышку  бампера

−

Снять по направлению стрелки крышку бампера

⇒

 илл. 299.

−

Под бампером извлечь заглушку



⇒

 илл. 300 из крепежной

трубы

.

Q7_276-303.p65

21.11.05, 13:19

296

297

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

−

Проверить вероятность загрязнения крепежной трубы и при
необходимости почистить ее

⇒



.

Продолжение

⇒

 стр. 297, “Монтаж шаровой головки (второй этап)”.

 ВНИМАНИЕ!

Обязательно удалить загрязнения. В противном случае нет га-
рантии, что шаровая головка будет надежно фиксироваться в
крепежной трубе - опасность несчастного случая!

Автомобиль со съемным тягово-сцепным устройством

Монтаж шаровой головки (второй этап)

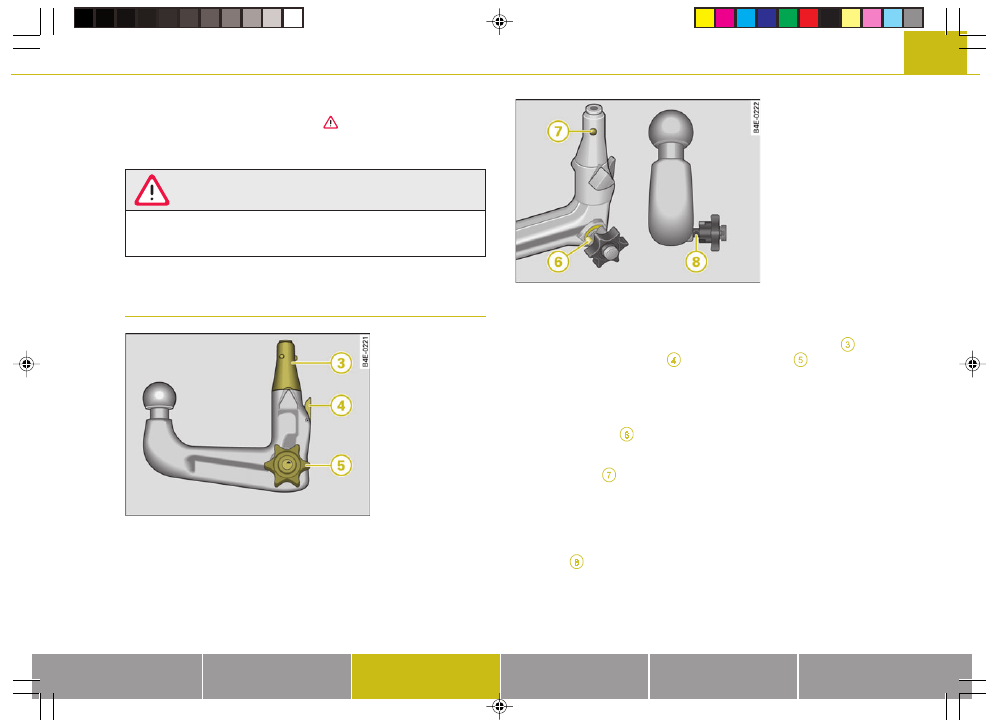

Илл. 302  Съемное
тягово-сцепное
устройство:  шаровая
головка  с  корпусом

Илл. 301    Съемное
тягово-сцепное
устройство:  шаровая
головка  с  корпусом

Шаровая головка должна быть чистой и без повреждений

−

Проверить вероятность загрязнения и повреждения корпуса
шаровой головки в месте контакта с крепежной трубой

,

расцепляющего пальца

, а также маховичка



⇒

 стр.

илл. 301.

Шаровая головка должна монтироваться с
предварительным  натягом

−

Красная метка



⇒

 илл. 302 маховичка находится в зоне

зеленого поля корпуса шаровой головки.

−

Фиксаторы

 утоплены в отверстиях корпуса шаровой го-

ловки.

−

Маховичок, что хорошо видно визуально, находится на опре-
деленном расстоянии от корпуса шаровой головки, так что
между маховичком и корпусом шаровой головки имеется
зазор

.

Шаровую головку можно смонтировать только с предварительным
натягом.
Продолжение

⇒

 стр. 298, “Монтаж шаровой головки (третий этап)”.



Эксплуатация прицепа

Q7_276-303.p65

21.11.05, 13:19

297

298

Автомобиль со съемным тягово-сцепным устройством

Монтаж шаровой головки (третий этап)

−

Потянуть маховичок по направлению стрелки

  и повер-

нуть его затем в вытянутом положении по направлению
стрелки

  до момента фиксации расцепляющего пальца

⇒

  .

Установка шаровой головки

−

Установить шаровую головку с натягом в крепежную трубу и
отжать вверх в указанном стрелкой направлении

⇒

 илл. 304

⇒



. Процесс фиксации осуществляется автоматически. При

этом отчетливо должен быть слышен щелчок.

−

Запереть шаровую головку поворотом ключа влево.

−

Извлечь ключ и надеть на замок колпачок.

Продолжение

⇒

 стр. 299, “Монтаж шаровой головки (четвертый этап)”.

 ВНИМАНИЕ!

•••••

Не допускается эксплуатация шаровой головки, если не обеспе-

чивается ее натяг в соответствии с вышесказанным. Обратиться на
специализированное  предприятие.

•••••

При монтаже руки не должны находиться в зоне маховичка и

крышки тягово-сцепного устройства - опасность получения
травмы.











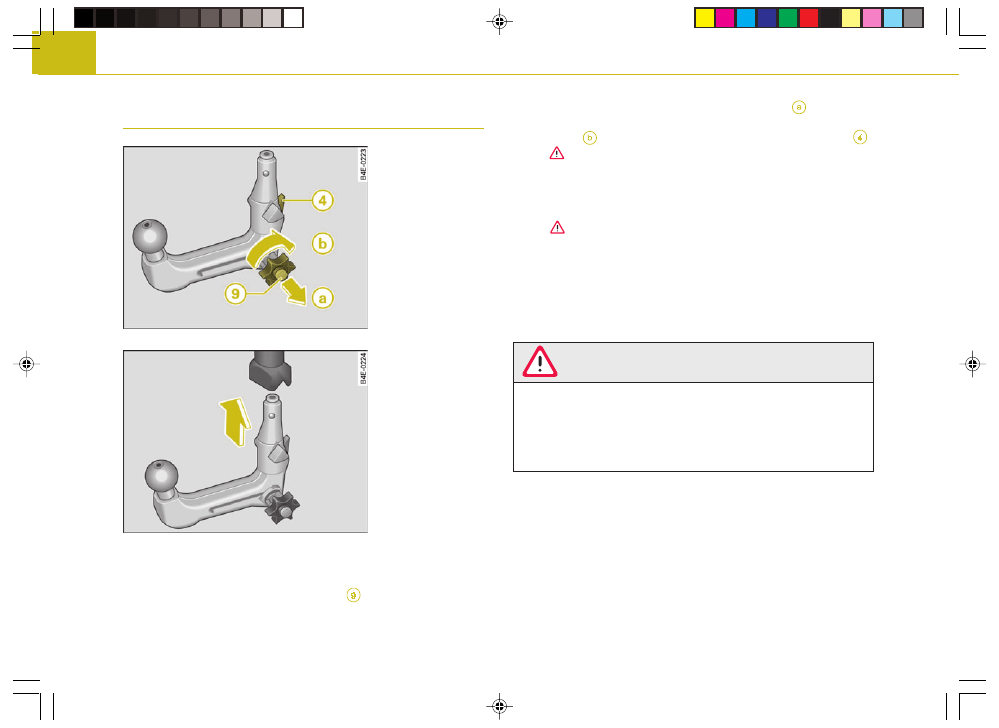

Илл. 303  Съемное
тягово-сцепное
устройство:  натяг
шаровой  головки

Илл. 304  Съемное
тягово-сцепное
устройство:  установка
корпуса  шаровой
головки

Натяг шаровой головки (при необходимости)

−

Для запирания шаровой головки вставить в замок маховичка
входящий в комплект поставки ключ



⇒

илл. 303 и повер-

нуть его вправо.

Эксплуатация прицепа

Q7_276-303.p65

21.11.05, 13:19

298

299

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

 ВНИМАНИЕ!

Даже при невыполнении одного из условий существует опасность
несчастного случая и не разрешается эксплуатация тягово-сцепно-
го устройства. В данном случае обратиться на специализированное
предприятие.











Автомобиль со съемным тягово-сцепным устройством

Демонтаж шаровой головки

Автомобиль со съемным тягово-сцепным устройством

Монтаж шаровой головки (четвертый этап)

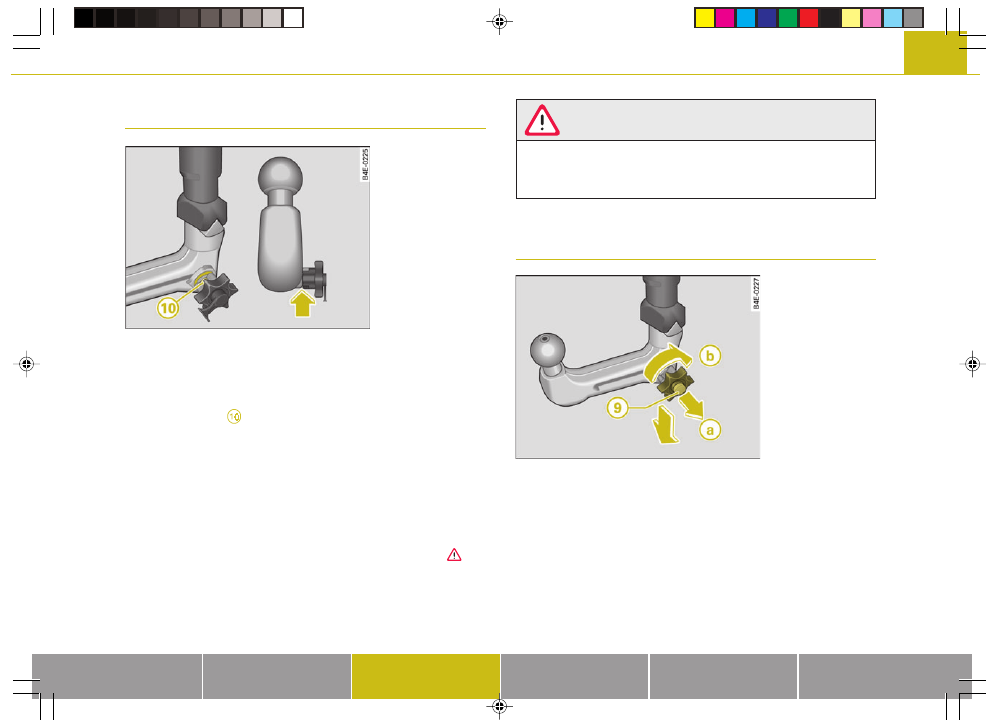

Илл. 305  Съемное
тягово-сцепное
устройство:  контроль
надежности  крепления



Контроль надежности крепления
Правильность крепления обеспечивается выполнением
следующих условий:

−

Зеленая метка

 ⇒

 илл. 305 маховичка находится в зоне

зеленого поля корпуса шаровой головки.

−

Маховичок прилегает к корпусу шаровой головки. В резуль-
тате между маховичком и корпусом шаровой головки -стрел-
ка- отсутствует зазор.

−

Шаровая головка заперта и ключ извлечен (маховичок не вы-
тягивается).

−

Шаровая головка надежно сидит в крепежной трубе

⇒

(проверить, подвигав ее рукой).

При невыполнении вышеперечисленных условий повторить монтаж.

Илл. 306  Съемное
тягово-сцепное
устройство:  демонтаж
шаровой  головки

Эксплуатация прицепа

Q7_276-303.p65

21.11.05, 13:19

299
