Обмен данными
посредством шины CAN

Применение двухблочной системы управления
двигателем предполагает обмен данными
между блоками, который осуществляется
посредством передаваемых через шину CAN
специальных посланий нового типа.
Блок управления двигателем 1 передает ин-
формацию на блок управления двигателем 2
посредством так называемых посланий "от
ведущего к ведомому".

Соответственно этому блок управления двига-
телем 2 передает информацию на блок упра-
вления двигателем 1 посредством посланий
"от ведомого к ведущему".

Хотя эти послания передаются через общую
шину CAN силового агрегата, тем не менее
они служат исключительно для обмена
данными между блоками управления.

Система управления двигателем

Блок управления двигателем 2 может
передавать информацию только посредс-
твом посланий "от ведомого к ведущему".
Он передает данные только блоку управ-
ления двигателем 1 и блоку управления
противоугонной системой (в комбинации
приборов), а в остальном он является
только получателем информации.

Информация, которая передается
блоками управления двигателем

Информация, которая принимается и
обрабатывается блоками управления
двигателем

1

 эта информация передается

дополнительно посредством посланий
"от ведущего к ведомому"

2

 эта информация передается

исключительно посредством посланий
"от ведущего к ведомому"

3

 эта информация передается

исключительно посредством посланий
"от ведомого к ведущему"

Блок управления двигателем 1
(ведущий блок управления)

– температура воздуха на впуске
– выключатель сигнала торможения

1

– выключатель на педали тормоза
– угловое положение дроссельной

заслонки

– сигнализатор электропривода

дроссельной заслонки Info

– задаваемый водителем крутящий

момент двигателя

– статус неисправности

1

– положение педали акселератора

1

– переключатель круиз-контроля
– заданная скорость в системе круиз-

контроля

– данные о высоте над уровнем моря
– выключение компрессора кондиционера
– сигнал при включении или выключении

компрессора (сигнал обратной связи с
двунаправленного разъема)

– расход топлива
– температура охлаждающей жидкости

1

– распознавание холостого хода
– положение переключателя при

остановке двигателя

2

– частота вращения коленчатого вала
– действующий крутящий момент

двигателя

– резервные программы (информация от

системы самодиагностики)

– защита от перегрева по сигналу

датчика G8

– действующее ограничение макс.

скорости автомобиля

2

– противоугонная блокировка
– крэш-сигнал

2

Блок управления двигателем 2
(ведомый блок управления)

– команда на включение сигнализатора

неисправности EPC

3

– команда на включение сигнализатора

неисправности OBD

3

– распознавание неисправности

3

– статус неисправности

3

– температура масла (от датчика G8)

3

– противоугонная блокировка

3

45

Блок управления коробкой передач

– Ограничение прироста крутящего

момента
(защита гидротрансформатора и
механической части коробки передач)

– адаптация системы регулирования

холостого хода

– выключение компрессора кондиционера
– заданная частота вращения двигателя

на холостом ходу

– включенная или подлежащая

включению передача

– заданный крутящий момент двигателя
– резервные программы (информация от

системы самодиагностики)

– состояние процесса переключения

передач

– положение рычага селектора коробки

передач

– состояние гидротрансформатора

Датчик угла поворота рулевого вала

– угол поворота рулевого вала

(используется для опережающего
регулирования холостого хода и при
расчете крутящего момента двигателя
с учетом мощности, требуемой для
привода усилителя руля)

Блок управления системами ESP и ABS

– сигнал на включение

противобуксовочной системы (ASR)

– заданный момент включения системы

ASR

– состояние педали тормоза
– ввод в действие системы ESP
– сигнал на включение системы

регулирования принудительного
холостого хода (MSR)

– момент включения системы MSR

Kомбинация приборов

– информация от системы

самодиагностики

– скорость автомобиля
– температура охлаждающей жидкости
– противоугонная блокировка

(от обоих блоков управления)

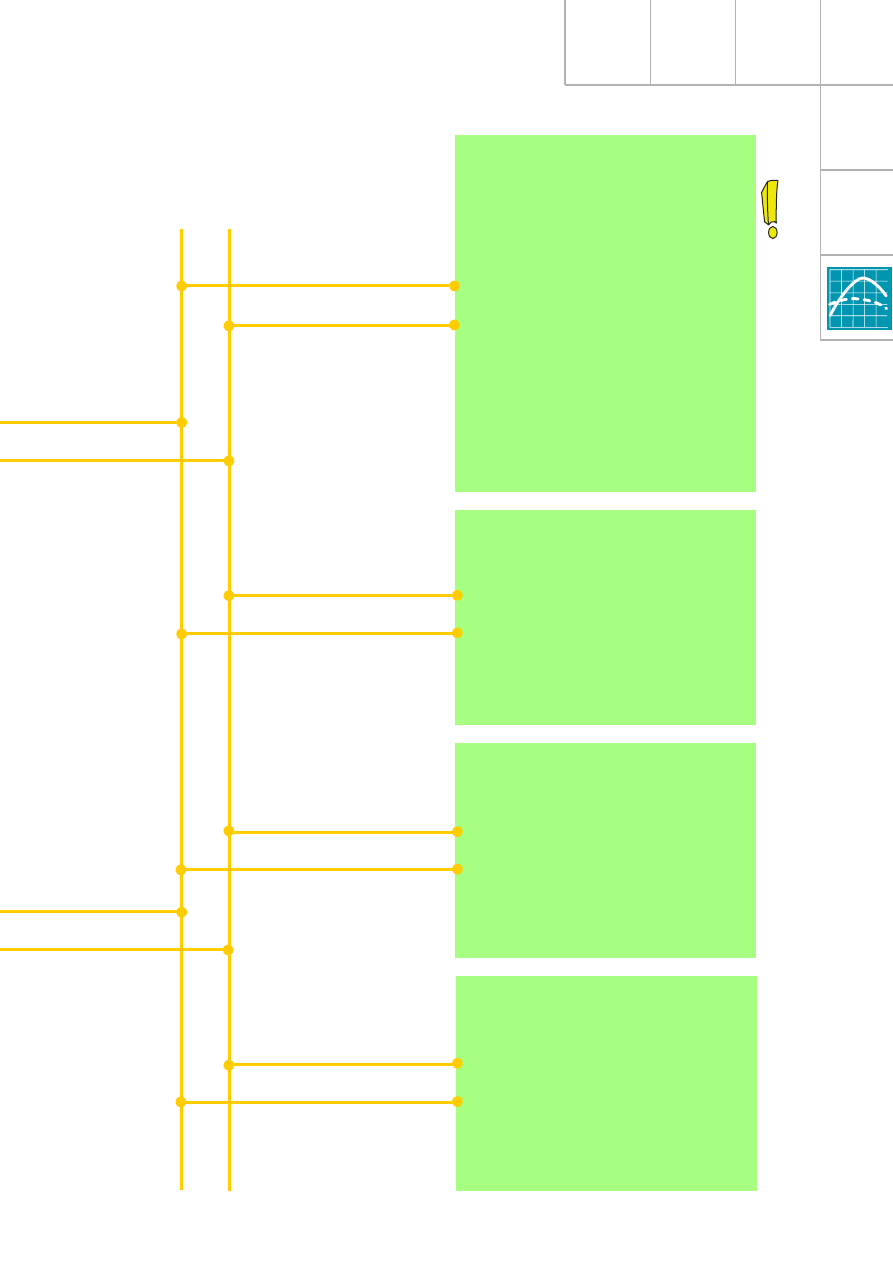

В

ерх

ний

 провод

 шины

 CAN

 с

ил

овог

о

аг

регата

Н

ижний

 прово

д

 ш

ины

 CAN

силового

 агрегат

а

46

Система управления двигателем

Дополнительные сигналы / Aдреса контактов в разъемах

Помимо обмена данными через шину CAN ряд сигналов передается непосредственно через
контакты разъемов блоков управления.

Kонтакт 42 сигнал с клеммы 50

только MSG* 1

Kонтакт 67 крэш-сигнал

MSG 1 и MSG 2

Kонтакт 41 сигнал включения и выключения

компрессора кондиционера

MSG 1 и MSG 2

Kонтакт 40 сигнал о готовности кондиционера

MSG 1 и MSG 2

Kонтакт 54 сигнал реле давления в контуре кондиционера

только MSG 1

Kонтакт 37 сигнал с датчика частоты вращения

только MSG 1

Kонтакт 49 коды Pin блоков управления:

"+" – на контакте 49 в разъеме блока управления 1
"–" – на контакте 49 в разъеме блока управления 2

Kонтакт 43 провод K / система диагностики

MSG 1 и MSG 2

Kонтакт XX различные разъемы – круиз-контроль,

только MSG 1

см. стр. 47

* MSG – блок управления двигателем

Сигнал с клеммы 50

Устройство слежения за остановкой двигате-
ля (см. Пособие 217, стр. 41) может распо-

знать изменение направления вращения
коленчатого вала на обратное. Так как при
пуске двигателя такое изменение направле-
ние вращения вала должно быть исключено,
для распознавания обратного вращения ис-
пользуют сигнал, поступающий с клеммы 50

при включении стартера.

Сигнал включения и выключения
компрессора кондиционера

Полное описание по данному вопросу

приведено в Пособии 198 на стр. 59.

Сигнал включения компрессора кондиционера
учитывается при расчете необходимой часто-
ты вращения вентилятора с гидроприводом.

Сигнал с реле давления в контуре
кондиционера

По сигналу с реле давления в контуре кон-
диционера F129 производится управление
вентилятором с гидроприводом (см. стр. 8).

При замыкании контактов этого реле (при да-
влении около 16 бар) включается не только
наивысшая частота вращения электровентиля-
тора, но и производится перевод гидропривода
основного вентилятора на полную мощность.

Kрэш-сигнал

Полное описание по данному вопросу
приведено в Пособии 217 на стр. 47.

По этому сигналу MSG 1 включает топлив-
ный насос. Помимо этого данный сигнал
передается на MSG 2.

При включении топливного насоса напряже-

ние питания подается на ряд исполнительных
устройств, управляемых обоими MSG через
реле топливного насоса (см. функциональную
схему электрооборудования).

Подаваемый на MSG 2 крэш-сигнал подавля-

ет излишний ввод данных в регистратор
неисправностей, который может иметь место
из-за отключения топливного насоса.

На автомобилях с программным обеспечением
0004 крэш-сигнал передается в виде посла-

ния "от ведущего к ведомому". При этом
поступающие на контакт 67 сигналы не обра-
батываются. Kабель и соединяемый с этим
контактом провод не были изменены по
экономическим соображениям.

47

0

1

2

2a

0,2a

J623

15

57

38

76

75

3

4

6

1

2

5

Сигнал готовности кондиционера

Полное описание по данному вопросу
приведено в Пособии 217 на стр. 48.

Сигнал с датчика частоты вращения
коленчатого вала

Полное описание по данному вопросу
приведено в Пособии 198 на стр. 60.

Этот сигнал обрабатывается многими бло-
ками управления. В большинстве случаев
достаточна передача соответствующих
данных через шину CAN.

Частота вращения коленчатого вала является
важнейшим параметром для управления
коробкой передач. При этом выдвигается
требования к высокой четкости сигнала и
скорости его передачи.

Этим требованиям соответствуют сигналы
прямоугольной формы, генерируемые на
выходе блока управления двигателем 1.

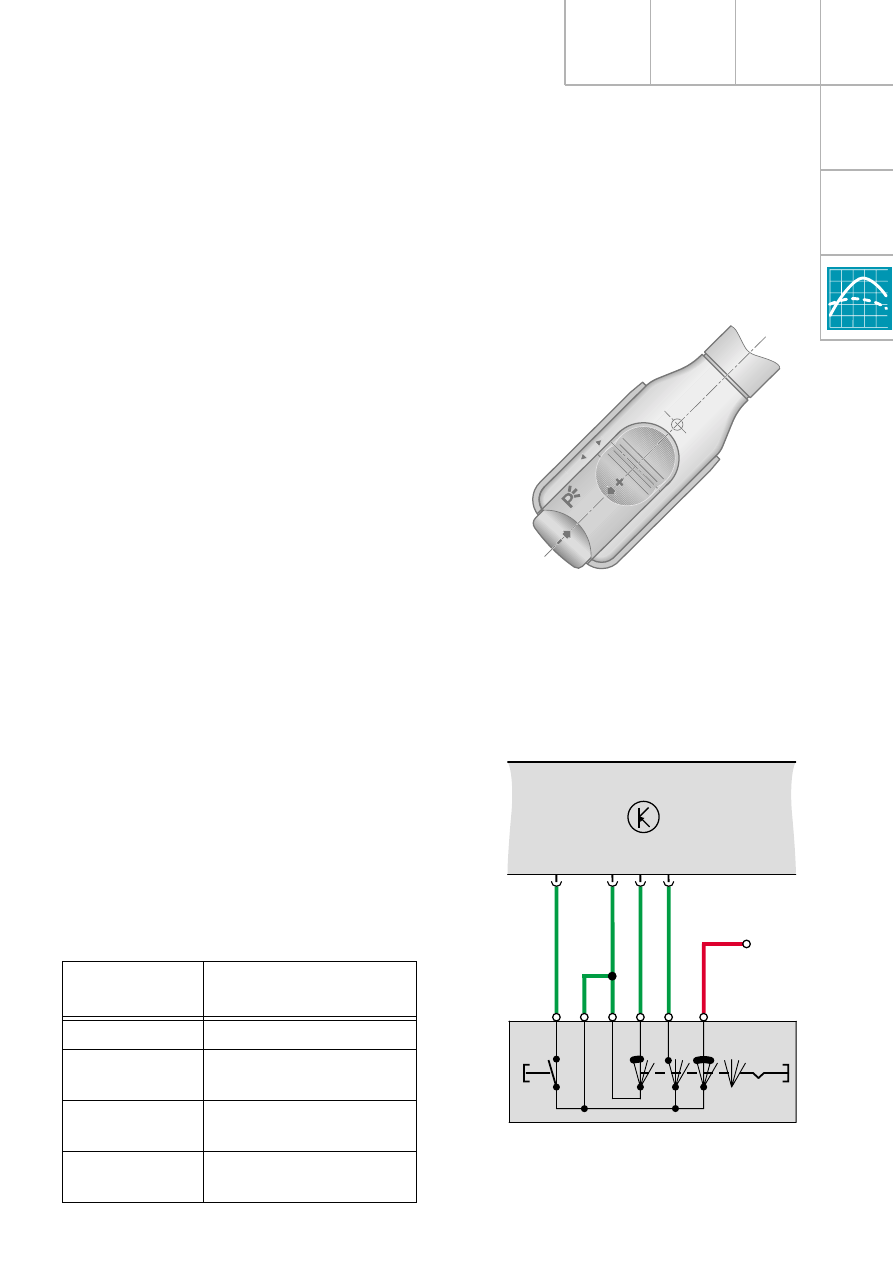

Разъемы системы круиз-контроля

Полное описание по данному вопросу
приведено в Пособии 198 на стр. 61.

Kонтакт 38

ВKЛ. / ВЫKЛ. – гашение данных
в памяти
(главный переключатель)

Kонтакт 57

Ввод / Замедление

Kонтакт 75

Восстановление / Ускорение

Kонтакт 76

ВЫKЛ. – гашение текущих
данных, но не в памяти

SSP268_189

SSP268_191

Положение

переключателя

Функция

0

Включение

1

Восстановление
Ускорение / Ввод

2

Выключение без гаше-
ния данных в памяти

2a

Выключение с гашением
данных в памяти

FIX

AU

FN

EI

N

AU

S

1

0

2a

ввести /
замедлить
