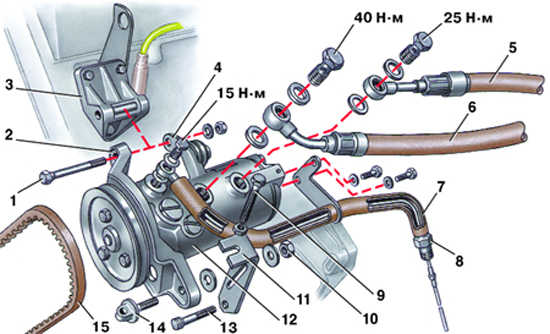

Насос гидроусилителя рулевого управления (5-цилиндровый
двигатель)
1 – болт;
2 – передний кронштейн на насосе;
3 – кронштейн;
4 – задний кронштейн на насосе;
5 – подводящий шланг;
6 – отводящий шланг;
7 – шланг подачи жидкости к ресиверу;
8, 10 – гайки;
|
9 – регулировочный болт;
11 – регулировочная планка;
12 – насос;
13 – болт крепления регулировочной планки;
14 – болт регулировочной планки;
15 – ремень |

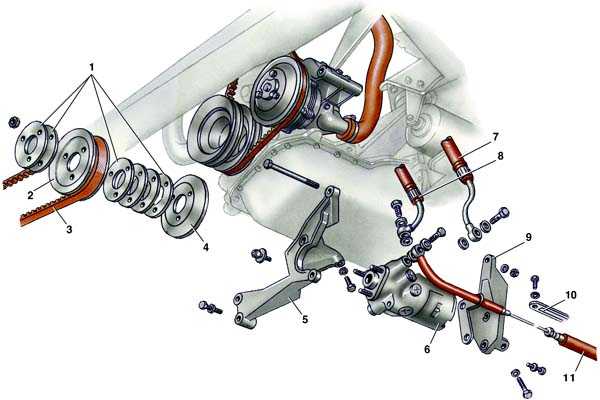

Насос гидроусилителя рулевого управления (4-цилиндровый
двигатель)
1 – регулировочная шайба;
2 – наружная половина шкива;
3 – ремень;
4 – внутренняя половина шкива;
5 – передний кронштейн;
6 – насос;
|
7 – отводящий шланг;
8 – подводящий шланг;
9 – задний кронштейн;
10 – планка;
11 – шланг подачи жидкости к ресиверу |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снять
ремень привода насоса. |
2. Промаркировать
шланги, например, липкой лентой. Открутить
подводящие болты крепления и отсоединить шланги
от насоса, сняв уплотнительные кольца (их
обязательно заменяют). |
3. Вывернуть
регулировочный болт и болт регулировочной
планки. |
4. Открутить
гайку, вынуть болт и снять насос с кронштейна. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установить
насос на кронштейн, вставить болт и завернуть
гайку крепления, не затягивая ее. |
2. Подсоединить
шланги наконечниками к насосу в соответствии с
ранее сделанной маркировкой и завернуть
подводящие болты, предварительно поставив новые
уплотнительные кольца. Затянуть подводящие болты
соответствующим моментом. Следить, чтобы шланги
не перекручивались. |
3. Установить
и натянуть приводной ремень (см. подраздел
9.10). |
4. Прокачать
гидравлическую систему рулевого управления (см. подраздел
9.9). |
|
