 MAINTENANCE AND CARE

222

Thousands of miles

9

18

27

36

45

54

63

72

81

90

Thousands of kilometres

15

30

45

60

75

90

105

120

135

150

Years

1

2

3

4

5

6

7

8

9

10

Alfa Connect Box system battery replacement (where provided) (8)

(1) Only ever use the fluids shown in the handbook for topping up, and only after checking that the system is intact.
(2) If the engine oil quality detected by the vehicle diagnostics is lower than 20%, it is advisable to replace the engine oil and engine filter in order to

avoid another service operation after a short time.
(3) The maximum mileage is 60,000 km. The belt must be replaced every 4 years, regardless of distance travelled. If the vehicle is used in heavy

conditions (dusty areas, particularly harsh weather conditions, very low or very high temperatures for extended periods, urban driving, long periods

of idling), the maximum mileage is 30,000 km. The belt must be replaced every 2 years regardless of the mileage.
(4) The engine oil and filter change interval depends on the driving conditions and is signalled by a warning light or message on the instrument panel.

In any cases, never exceed 1 year.
(5) The replacement must be performed according to mileage and regards of the elapsed time. The following are vital in order to ensure correct

operation and prevent serious damage to the engine: - only use spark plugs specifically certified for the engine itself of the same type and brand

(see the "Engine" paragraph in the "Technical specifications" chapter); - strictly comply with the spark plug replacement intervals in the Scheduled

Servicing Plan. It is advisable to contact a reference Dealership for plug replacement.
(6) If the car is used in dusty areas, this cleaner must be replaced every 15,000 km.
(7) The brake fluid must be changed every 2 years, regardless of the mileage.
(8) The battery in the Alfa Connect Box system must be replaced every 5 years, regardless of mileage.
(o) Recommended operations
(●) Mandatory operations

223

 

SERVICE SCHEDULE (2.2 JTD engine)

WARNING Once you have carried out the last intervention in the table, continue with the scheduled servicing, maintaining the

frequency indicated in the plan by marking each operation with a dot or dedicated note. Attention: simply restarting the maintenance

from the start of the plan may cause the allowed interval to be exceeded for some operations!

 

Thousands of miles

12

24

36

48

60

72

84

96

108

120

Thousands of kilometres

20

40

60

80

100

120

140

160

180

200

Years

1

2

3

4

5

6

7

8

9

10

Check battery charge status with the proper instrument

Check tyre condition/wear and adjust pressure. Check the Tyre Repair

Kit recharge (where provided) conditions/expiry date

Check operation of lighting system (headlights, direction indicators,

hazard warning lights, boot, passenger compartment, glove

compartment, instrument panel warning lights, etc.)

Check and, if necessary, top up fluid levels in engine compartment

(engine coolant, hydraulic clutch/brakes, windscreen washer, battery,

etc.) (1) (2)

Check exhaust emissions/smokiness

Use the diagnosis socket to check supply/engine management

systems operation, emissions and, for versions/markets, where

provided, engine oil degradation (3)

Visually inspect condition of: exterior bodywork, underbody

protection, pipes and hoses (exhaust, fuel system, brakes), rubber

elements (gaiters, sleeves, bushes, etc.)

Check windscreen and rear window wiper blade position/wear

 MAINTENANCE AND CARE

224

Thousands of miles

12

24

36

48

60

72

84

96

108

120

Thousands of kilometres

20

40

60

80

100

120

140

160

180

200

Years

1

2

3

4

5

6

7

8

9

10

Check operation of the windscreen wiper/washer system and adjust

nozzles, if necessary

Check cleanliness of hood and boot locks, cleanliness and lubrication

of linkage

Visually inspect conditions and wear of front disc brake pads and

operation of pad wear indicators

Visually inspect conditions and wear of rear disc brake pads and

operation of pad wear indicators

Visually inspect the condition and tensioning of the accessory drive

belt(s) (4)

Visually inspect the toothed timing drive belt (4)

Check engine air cleaner

Change engine oil and replace oil filter

(5)

Replace Transfer Case oil (for AWD versions)

Replace accessory drive belt/s

(4)

Replace toothed timing drive belt

(4)

Replace air cleaner cartridge (6)

Replace fuel filter cartridge (7)

Change the brake fluid

(8)

225

Thousands of miles

12

24

36

48

60

72

84

96

108

120

Thousands of kilometres

20

40

60

80

100

120

140

160

180

200

Years

1

2

3

4

5

6

7

8

9

10

Replace the passenger compartment filter

Alfa Connect Box system battery replacement (where provided) (9)

(1) Only ever use the fluids shown in the handbook for topping up, and only after checking that the system is intact.
(2) The consumption of AdBlue® (UREA) emissions additive depends on the conditions of use of the car and is indicated by means of the symbol and

a specific message on the instrument panel display.
(3) If the engine oil quality detected by the vehicle diagnostics is lower than 20%, it is advisable to replace the engine oil and engine filter in order to

avoid another service operation after a short time.
(5) The actual interval for changing engine oil and replacing the engine oil filter depends on the car usage conditions and is signalled by the warning

light or message on the instrument panel. In any case, it must never exceed 2 years. Where the car is used mostly in urban settings you need to

replace the engine oil filter every year.
(4) The maximum mileage is 120,000 km. The belt must be replaced every 5 years, regardless of distance travelled. If the vehicle is used in heavy

conditions (dusty areas, particularly harsh weather conditions, very low or very high temperatures for extended periods, urban driving, long periods

of idling), the maximum mileage is 60,000 km. The belt must be replaced every 4 years regardless of the mileage.
(6) If the vehicle is used in dusty areas, this cleaner should be replaced every 20,000 km.
(7) If the car runs on fuel with quality below the relevant European specification, this filter must be replaced every 20,000 km
(8) The brake fluid must be changed every 2 years, regardless of the mileage.
(9) The battery in the Alfa Connect Box system must be replaced every 5 years, regardless of mileage.
(o) Recommended operations
(●) Mandatory operations

 MAINTENANCE AND CARE

226

ENGINE COMPARTMENT

CHECKING LEVELS

196) 197)

77)

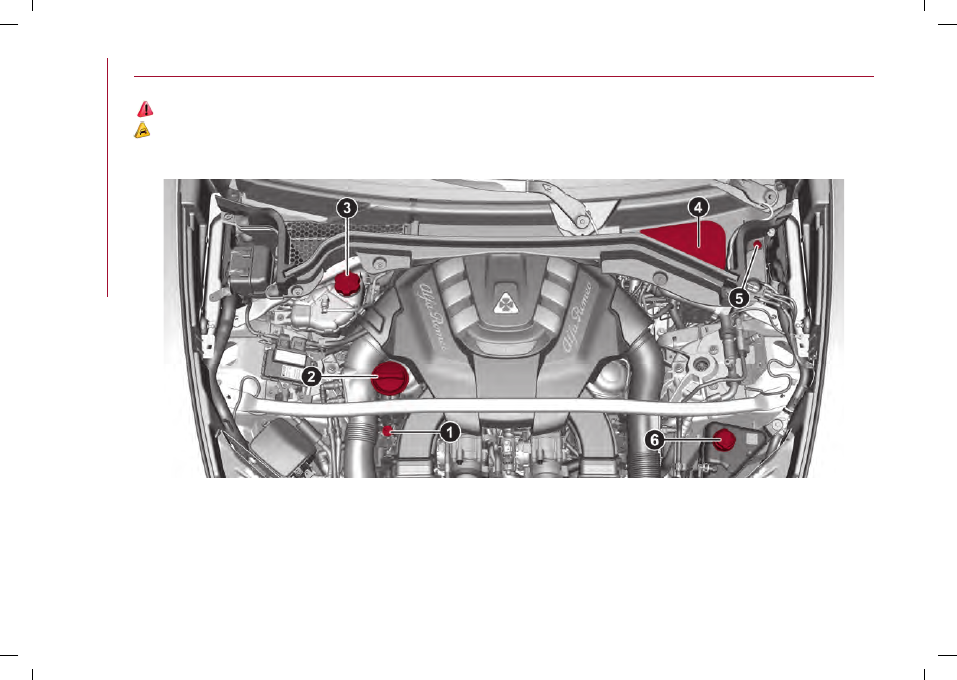

Quadrifoglio Version - 2.9 V6 engine

fig. 258

 

258

09016V0001EM

1. Engine oil dipstick 2. Engine oil filler 3. Engine coolant reservoir plug 4. Windscreen/headlights washer fluid reservoir plug 5. Brake

fluid reservoir plug access cover 6. Intercooler fluid reservoir cap

227

WARNING

196)

Never smoke while working in the engine compartment: gas and inflammable vapours may be present, with the risk of fire.

197)

Be very careful when working in the engine compartment when the engine is hot: you may get burned. Do not get too close to the radiator

cooling fan: the electric fan may start; danger of injury. Scarves, ties and other loose clothing might be pulled by moving parts.

IMPORTANT

77)

Be careful not to confuse the various types of fluids while topping up: they are not compatible with one another! Topping up with an unsuitable

fluid could severely damage your vehicle.

 MAINTENANCE AND CARE

228

 

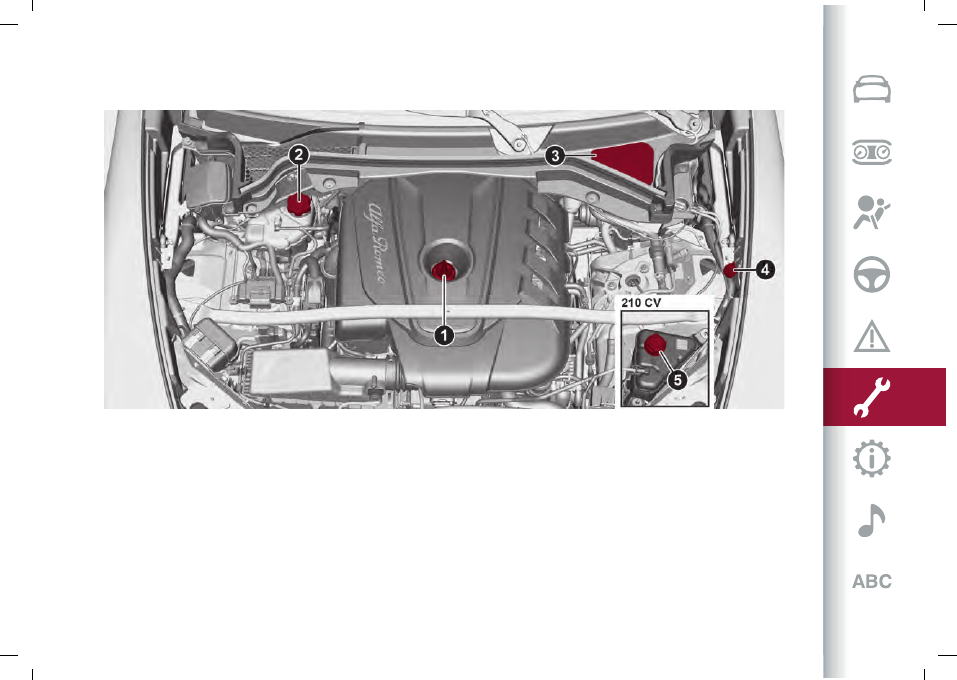

2.0 T4 MAir engine

fig. 259

 

259

09026V0002EM

1. Engine oil filler 2. Primary engine cooling reservoir plug 3. Brake fluid reservoir cap access cover 4. Windscreen/headlights washer

fluid reservoir plug 5. Secondary engine cooling reservoir plug

229

 

2.2 JTD Engine

fig. 260

 

260

09026V0020EM

1. Engine oil filler 2. Engine coolant reservoir plug 3. Brake fluid reservoir plug access cover 4. Windscreen/headlights washer fluid

reservoir plug 5. Secondary engine cooling reservoir plug

 MAINTENANCE AND CARE

230

 

ENGINE OIL

198)

78)

WARNING It is advisable to check the

engine oil level indication before long

journeys.
The engine oil level can be seen on the

instrument panel display every time the

engine is started, or on the Connect

system display using the "Vehicle

Information" widget (see the Connect

supplement for more information).
Use the 6 segments on the display to

check that the oil level is between MIN

and MAX level: 1 segment = MIN level,

6 segments = MAX level. If the oil level

indication reaches the first red mark,

add oil through the filler 1, considering

that each notch shown on the display

corresponds to approximately:

2.9 V6 Engine

0.055 UK gal (250 ml)

2.0 T4 MAir engine

0.055 UK gal (250 ml)

2.2 JTD Engine

0.053 UK gal (200 ml)

If the

symbol and the corresponding

message "Insufficient engine oil level"

light up on the display of the instrument

panel, top up 1 litre of engine oil as soon

as possible.

In case of oil change or top-up, check the

amount introduced using the dipstick.

The level must NEVER be over the MAX

line.
The oil level must be checked with

the dipstick with the engine warm

(temperature of about 194°F/ 90°C) after

waiting 5 minutes.

79)

WARNING Make sure not to add too

much engine oil when topping up. Engine

oil in excess may damage the engine.

Have the car checked. Never exceed the

MAX level when topping up engine oil.

It is advisable to check the oil level in

intermediate steps on the instrument

panel display. Use the oil dipstick on the

QV version to check the level.

2.9 V6 engine

: If the level is over the MAX

line on the dipstick, go to a dedicated

Alfa Romeo Dealership.
WARNING The oil level is not refreshed

immediately on the display of the

instrument panel after topping up.

Consequently, wait for the oil level to

be refreshed on the display following to

procedure shown below.

Oil level manual checking procedure

2.9 V6 Engine

With the car on level ground, check that

the oil level is between the MIN and MAX

marks on the dipstick (6). Take out the

engine oil dipstick (6), clean it with a lint-

free cloth and reinsert it. Extract the

dipstick again and check that the level is

between the MIN and MAX marks on it.

79)

WARNING Make sure not to add too

much engine oil when topping up. Engine

oil in excess may damage the engine.

Have the car checked. Never exceed the

MAX level when topping up engine oil.

It is advisable to check the oil level in

intermediate steps using the oil dipstick.
WARNING The oil level is not refreshed

immediately on the display after topping

up. Consequently, wait for the oil level to

be refreshed on the display following to

procedure shown below.
WARNING The manual engine oil level

checking procedure must be carried out,

when necessary, on a cold engine only.

Never attempt to carry out the manual

engine oil checking procedure (using the

dipstick) with the engine hot. Contact

with the surrounding hot engine parts

could cause burns.

2.0 T4 MAir and 2.2 JTD engines

Have this operation performed at an Alfa

Romeo Dealership.
WARNING The oil dipstick in the engine

compartment, on versions with 2.2 JTD

engine, must be used ONLY if the oil level

sensor is faulty. The latter condition is
indicated by the

symbol which will

appear on the instrument panel.

231

Oil level indication update on display

If a top-up is needed, proceed as follows

to ensure correct indication of the oil

level on the display:

2.9 V6 Engine

Proceed as follows:

with the car level, run the engine for

approximately 5 minutes (temperature

of approximately 198°F/ 90°C) and then

stop the engine;

wait for at least 5 minutes, turn the

ignition switch in ON position without

starting the engine and wait for a few

seconds.
If the level indication is not updated after

the previously described procedure,

repeat the engine adjustment, stop the

engine and wait a further 5 minutes

before starting it again. If the indication

is not updated after the second start,

contact the dedicated Alfa Romeo

Dealership.
WARNING In normal working conditions,

the oil level indication is shown on the

instrument panel display. In case of oil

level sensor failure (condition indicated

by the lighting of the

symbol on the

instrument panel display), use the oil

dipstick in the engine compartment

EXCLUSIVELY for the time needed to

restore correct operation of the oil level

sensor. The latter operation must be

performed at a dedicated Alfa Romeo

Dealership.

2.2 JTD Engine

Proceed as follows:

with the car level, run the engine until

the third oil temperature notch lights on

the display on the instrument panel, then

stop the engine;

wait for at least 3 minutes, turn the

ignition switch to ON without starting the

engine and wait for 20 seconds.

Procedure for reading the engine oil level

with the engine running and idling

Proceed as follows:

with the car stopped, parked on level

ground, run the engine until the second

oil temperature notch lights on the

display on the instrument panel;

idle the engine and wait at least 1

minute for the correct reading.

2.0 T4 MAir engine

Proceed as follows:

with the car level, run the engine for

approximately 5 minutes (temperature

higher than 176°F (80°C)) and then stop

the engine;

start the engine again and idle it for

about 2 minutes.
WARNING If the indication is not correct

after the procedure, contact an Alfa

Romeo Dealership.

Engine oil consumption

80)

4)

The maximum engine oil consumption

is usually 0.88 lb (400 grams every

620 miles (1000 km). When the car is new,

the engine needs to be run in, therefore

the engine oil consumption can only be

considered stabilised after the first 3100

- 3700 miles (5000 - 6000 km).

ENGINE COOLANT

199)

81)

If the level is too low, unscrew the cap of

the reservoir and add the fluid described

in the "Technical Specifications" chapter.

WASHER FLUID FOR WINDSCREEN/

HEADLIGHTS

200) 201)

The windscreen and headlights washer

fluid reservoir (where provided) is

equipped with a telescopic filler.
If the level is too low, lift the reservoir

cap (4) fig. 261 upwards and then lift the

filler, as shown in the figure, and add

the fluid described in the "Technical

Specifications" chapter. After having

topped up the fluid, arrange the filler

correctly and then press on the cap until

you hear it click.

 MAINTENANCE AND CARE

232

NOTE The headlight washers are

activated every 10 activations of the

windscreen washer.
WARNING With a low fluid level

(indicated by the dedicated symbol

appearing on the instrument panel

display), the headlight washer system

does not work, even though the screen

washers continue to work.

261

09086S0666EM

BRAKE FLUID

Check that the fluid is at the max. level. If

the liquid level in the tank is insufficient,

contact an Alfa Romeo Dealership to

have the system checked.

AUTOMATIC TRANSMISSION

ACTIVATION SYSTEM OIL

5)

The transmission control oil level should

only be checked at an Alfa Romeo

Dealership.

BATTERY

202) 203) 204) 205)

82)

6)

The battery does not require the

electrolyte to be topped up with distilled

water. A periodic check carried out at

an Alfa Romeo Dealership is, however,

necessary to check efficiency.

Useful advice for extending the life of

your battery

To avoid draining your battery and make

it last longer, observe the following

instructions:

when you park the car, ensure that

the doors, boot and bonnet are closed

properly, to prevent any lights from

remaining on inside the passenger's

compartment;

switch off all ceiling lights inside the

car: the car is however equipped with a

system which switches all ceiling lights

off automatically;

do not keep accessories (e.g. Connect

system, hazard warning lights, etc.)

switched on for a long time when the

engine is not running;

before performing any operation on

the electrical system, disconnect the

negative battery cable.
If, after purchasing the car, you wish

to install electrical accessories

which require permanent electrical

supply (e.g. alarm, etc.) or accessories

which influence the electrical supply

requirements, contact an Alfa Romeo

Dealership, whose qualified staff

will evaluate the overall electrical

consumption.
WARNING If the battery was

disconnected, do not start the engine

immediately after reconnecting the

terminals, but press the start button,

without operating the pedals, to turn on

the instrument panel and then start the

engine.
WARNING If the charge level remains

under 50% for a long time, the battery

is damaged by sulphation, reducing its

capacity and efficiency at start-up. The

battery is also more prone to the risk of

freezing (already at 14 °F / -10°C).

Replacing the battery

If necessary, replace the battery with

another original battery with the same

specifications. Follow the battery

Manufacturer’s instructions for

maintenance.

233

WARNING It will not be possible to open

the boot with a key or by pressing the

button in the passenger compartment

when the battery is disconnected.

So, always extract the manual boot

opening strap before disconnecting the

battery. The procedure is described in

the "Prolonged car inactivity" paragraph

in this chapter.

WARNING

198)

If the engine oil is being topped up, wait

for the engine to cool down before loosening

the filler cap, particularly for vehicles with

aluminium cap (where provided). WARNING:

risk of burns!

199)

The cooling system is pressurised.

If necessary, only replace the plug with

another original or the operation of the

system may be adversely affected. Do not

remove the reservoir plug when the engine is

hot: you risk scalding yourself.

200)

Do not travel with the windscreen

washer fluid reservoir empty: the

windscreen washer is essential for

improving visibility.

201)

Some commercial additives for

windscreen washer fluid are flammable.

The engine compartment contains hot

components which may start a fire.

202)

Battery fluid is poisonous and

corrosive. Avoid contact with the skin and

eyes. Keep open flames away from the

battery and do not use objects that might

create sparks: risk of explosion and fire.

203)

Using the battery with low fluid will

irreparably damage the battery and may

cause an explosion.

204)

If the car must remain unused for a

long time at a very low temperature, remove

the conventional battery and take it to a

warm place, to avoid freezing.

205)

Always wear appropriate goggles to

protect your eyes when working on or near

the conventional battery.

IMPORTANT

78)

The oil level must never exceed the MAX

mark.

79)

If the MAX mark is exceeded (last notch

on the right turns red) after the top-up, go

to an Alfa Romeo Dealership as soon as

possible to have the oil in excess removed.

80)

Always top up using engine oil of the

same specifications as that already in the

engine.

81)

Use a fluid of the same type as that

already present in the reservoir for any

topping up of the engine cooling system.

The fluid cannot be mixed with other types

of antifreeze fluids. In the event of topping

up with an unsuitable product, under no

circumstances start the engine and contact

an Alfa Romeo Dealership.

82)

When you need to disconnect or remove

the battery, do not close the boot. In order

to avoid possible accidental closure, it is

recommended to place an obstacle (e.g.

a cloth) on the lock that would physically

avoid closure.

IMPORTANT

4)

Used engine oil and oil filters contain

substances which are harmful to the

environment. To change the oil and filters,

we advise you to contact an Alfa Romeo

Dealership.

5)

Used transmission oil contains

substances that may be dangerous for the

environment. You are advised to contact an

Alfa Romeo Dealership for oil changes.

6)

Batteries contain substances which

are very harmful for the environment.

For battery replacement, contact an Alfa

Romeo Dealership.

RECHARGING THE BATTERY

WARNINGS

206) 207)

WARNING Before using the charging

device, always make sure that it is

appropriate for the installed battery,

with constant voltage (below 14.8 V) and

low amperage (maximum 15 A).
WARNING Recharge the battery in a well

ventilated environment.
WARNING Never charge or recharge a

frozen battery: it may explode because

of the nitrogen trapped inside the ice

crystals.
WARNING At all times while charging

or recharging the battery, make sure

 MAINTENANCE AND CARE

234

that any sparks or open flames are kept

sufficiently far away from the battery.
WARNING Before using any devices to

charge or to maintain the charge of the

battery, carefully follow the instructions

provided with the device in order to

properly and safely connect it to the car

battery.
You can recharge the battery without

disconnecting the wires of the vehicle's

electrical system.

To reach the battery, remove the

load platform inside the luggage
compartment fig. 262;

262

04206V0004EM

remove the access cover fig. 263;

263

09036V0005EM

remove the protective cover (1)

fig. 264 and connect the positive cable

terminal of the charger (usually red) to

the positive terminal (+) of the battery;

connect the terminal of the negative

cable of the charger (usually black) to nut

(2) next to the negative terminal (-) of the
battery, as shown in fig. 264;

264

09036V0002EM

The vehicle is equipped with an IBS

(Intelligent Battery Sensor), which is able

to measure the charge and discharge

voltage and calculate the charge level

and the general condition of the battery.

The sensor is placed next to the negative

terminal (-) of the battery.
For a correct charge/discharge

procedure, the charge voltage must go

through the IBS sensor.

Turn the charger on and follow the

instructions on the user's manual to

completely recharge the battery;

when the battery is charged, turn the

charger off before disconnecting it from

the battery;

first disconnect the black cable

terminal of the battery charger and then

the red cable terminal;

refit the protective cover of the

positive terminal of the battery

and the access cover to the battery

compartment.
WARNING If a "quick-type" battery

charger is used with the battery fitted

on the vehicle, before connecting it

disconnect both cables of the battery

itself. Do not use a "quick-type" battery

charger to provide the starting voltage.

83)

WARNING

206)

The process of charging or recharging

the battery produces hydrogen, a

235

flammable gas that can explode and cause

serious injury.

207)

When charging or recharging the

battery, always follow the precautions

listed.

IMPORTANT

83)

When you need to disconnect or remove

the battery, do not close the boot. In order

to avoid possible accidental closure, it is

recommended to place an obstacle (e.g.

a cloth) on the lock that would physically

avoid closure.

SERVICING PROCEDURES

208) 209) 210)

84) 85) 86) 87) 88) 89) 83)

ENGINE OIL

Engine oil level check

To ensure correct engine lubrication, the

oil must always be kept at the prescribed

level.

ENGINE OIL FILTER

Replacing the engine oil filter

The engine oil filter must be replaced

each time the engine oil is changed. It

is advisable to replace it with a genuine

spare part, specifically designed for this

car.

AIR CLEANER

Replacing the air cleaner

See the "Service Schedule" for the

correct servicing intervals. It is advisable

to replace it with a genuine spare part,

specifically designed for this car.

AIR CONDITIONING SYSTEM

MAINTENANCE

91) 92)

To ensure the best possible

performance, the air conditioning

system must be checked and undergo

maintenance at an Alfa Romeo

Dealership at the beginning of the

summer.
WARNING Do not use chemicals to clean

the air conditioning system, since the

internal components may be damaged.

This kind of damage is not covered by

warranty.

Replace the pollen filter

See the "Service Schedule" for the

correct servicing intervals. For cleaner

replacement, contact an Alfa Romeo

Dealership.

LUBRICATING MOVING PARTS OF THE

BODYWORK

Ensure that the locks and bodywork

junction points, including components

such as the seat guides, door hinges (and

rollers), boot and bonnet are periodically

lubricated with lithium-based grease to

ensure correct, silent operation and to

protect them from rust and wear.
Also pay particular attention to the

bonnet closing devices, to ensure correct

operation.

WINDSCREEN WIPER

Periodically clean the windscreen and

rear window and rubber profile of the

windscreen wiper blades, using a sponge

or a soft cloth and a non-abrasive

detergent. This eliminates the salt or

impurities accumulated when driving.
Prolonged operation of the windscreen

window wipers with dry glass may

cause the deterioration of the blades, in

addition to abrasion of the surface of the

glass.
In the event of very low outdoor

temperatures, below zero degrees,

ensure that the movement of the rubber

part in contact with the glass is not

obstructed.
Use a suitable deicing product to release

it if required.
Avoid using the windscreen wipers to

remove frost or ice.
Also avoid contact of the rubber profile

of the blades with petroleum derivatives

such as engine oil, petrol, etc.
WARNING It is advisable to replace the

wiper blades about once a year. When

 MAINTENANCE AND CARE

236

the blades are worn, noise, marks on the

glass or streaks of water may be noticed.
WARNING Driving with worn windscreen

wiper blades is a serious hazard, because

visibility is reduced in bad weather

conditions.

Raising the windscreen wiper blades

("Service position" function)

The "Service position" function allows

the driver to replace the windscreen

wiper blades more easily. It is also

recommended to activate this function

when it is snowing and to make it easier

to remove any dirt deposits in the

area where the blades are normally

positioned, when washing.

Activation of the function

To activate this function, deactivate

the windscreen wiper (ring fig. 265 in

position

O

) before setting the ignition

device to STOP.
This function can only be activated within

2 minutes of setting the ignition device

to STOP.
To activate this function, move the lever

upwards (unstable position) for at least

three seconds.

265

09046V0001EM

Deactivating the function

The function is deactivated if:

wait for longer than 2 minutes before

turning the ignition device to the STOP

position, after having raised the lever,

and starting the Service procedure in this

way;

the ignition device is taken to position

ON and the windscreen wiper control.
If, after using the function, the ignition

device is set back to ON with the blades

in a position other than rest position (at

the base of the windscreen), they will

only return to rest position following a

command given using the stalk (stalk

upwards, into unstable position) or when

a speed of 5 km/h is exceeded.

Replacing the windscreen/rear window

wiper blades

Proceed as follows:

raise the wiper arm, press tab fig. 266

of the attachment spring and remove the

blade from the arm;

266

09046V0002EM

fit the new blade, inserting the tab in

the dedicated housing in the arm and

checking that it is locked;

lower the wiper arm onto the

windscreen.
WARNING Do not operate the

windscreen wiper with the blades lifted

from the windscreen.

Windscreen / rear window washer

If there is no jet of fluid, firstly check

that there is fluid in the reservoir (see

paragraph “Engine compartment” in this

chapter).
Then check that the nozzle holes are not

clogged; use a needle to unblock them if

necessary.

237

EXHAUST SYSTEM

Adequate maintenance of the engine

exhaust system represents the

best protection against leaks of

carbon monoxide into the passenger

compartment.

COOLING SYSTEM

Coolant (antifreeze) exiting from

the engine or vapour exiting from the

radiator can cause serious burns.
If vapour is seen coming from the engine

compartment, or its hissing is heard, do

not open the bonnet until the radiator

has cooled.
WARNING Never attempt to remove the

cap with radiator or expansion tank hot:

DANGER OF SCALDING!

Engine coolant check

Check the engine coolant level every

1000 km or before long journeys.
Should there be any doubt regarding

leaks from the system (e.g. if frequent

top ups are required), have the seal

checked at an Alfa Romeo Dealership.
WARNING Before removing the engine

coolant reservoir cap, wait for the

system to cool down.

Topping up / draining / flushing the

engine coolant

If the engine coolant (antifreeze) is dirty,

have cleaning and flushing carried out at

an Alfa Romeo Dealership.

Engine cooling system cap

To prevent loss of engine coolant, make

sure that the expansion tank cap is

closed. If it is open, screw it completely

until you reach/hear the click.

Warnings

Never add coolant with the engine hot

or overheated.

Do not attempt to cool an overheated

engine by loosening or removing the cap.

The heat causes a considerable increase

in pressure in the cooling system.

To prevent damage to the engine,

only use the engine cooling circuit caps

provided.

Disposal of used engine coolant

Disposal of engine coolant is subject

to legal requirements: contact the

appropriate body to determine local

regulations.

BRAKING SYSTEM

The guarantee the efficiency of the

braking system, periodically check its

components: for this operation, contact

an Alfa Romeo Dealership.
WARNING Driving with the pedal resting

on the brake pedal may compromise

its efficiency, increasing the risk of

accidents. While driving, never keep your

foot on the brake pedal and do not put

unnecessary strain on it to prevent the

brakes from overheating: excess pad

wear may cause damage to the braking

system.
WARNING When a low oil level is

detected, contact an Alfa Romeo

Dealership as soon as possible to have

the system checked.

AUTOMATIC TRANSMISSION

Special additives

Do not use any type of additive with the

automatic transmission oil.
Avoid the use of transmission sealers,

since they may compromise the

efficiency of the automatic transmission

seals.
WARNING Do not use chemicals to flush

the transmission, since this may damage

its components.

Frequency of oil changes

In normal car operating conditions,

it is not necessary to change the

transmission fluid.
If fluid leaks are noticed or irregular

operation of the transmission is

detected, have it checked immediately at

an Alfa Romeo Dealership.
WARNING Driving the car with an

insufficient oil level may cause serious

damage to the transmission.
