 IN AN EMERGENCY

190

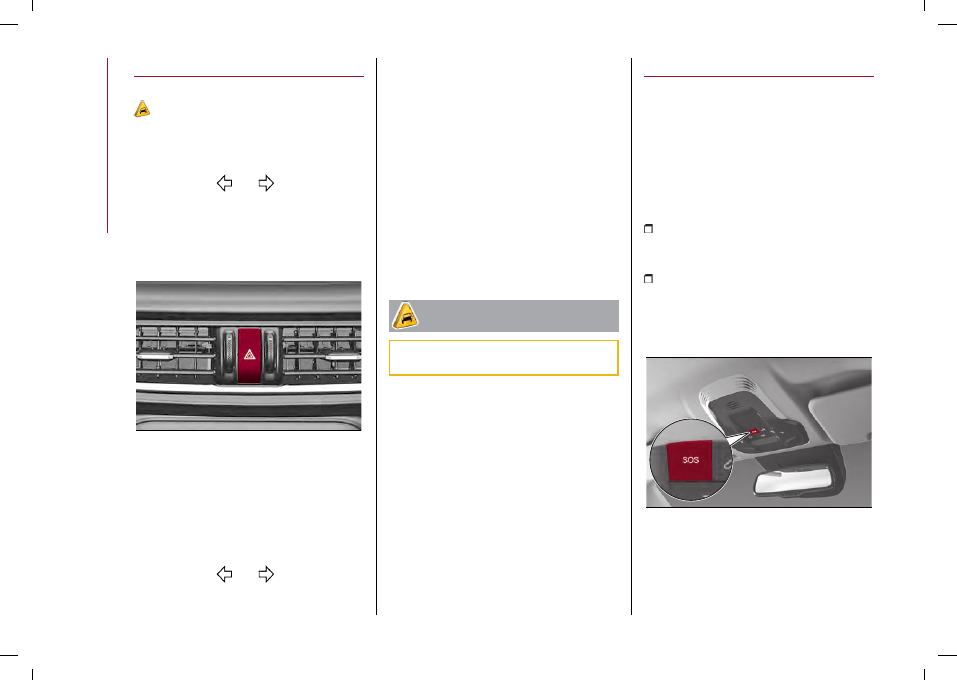

HAZARD WARNING LIGHTS

CONTROL

68)

Press hazard lights button fig. 221 to

switch the lights on/off.
When the hazard lights are on, the
warning lights

and

flash.

When you need to move away from

the vehicle to look for help, the hazard

warning lights will continue flashing

even if the ignition device is in the STOP

position.

221

08016V0001EM

WARNING The use of hazard warning

lights is governed by the highway code

of the country you are driving in: comply

with legal requirements.

Emergency braking

The hazard lights are switched on and
warning lights

and

appear on the

instrument panel in case of emergency

braking and according to the mode

selected by the “Alfa DNA™” selector.
When the "Alfa DNA™" selector is

in position "n" or "a", the activation

threshold of the hazard warning lights is

higher; on the other hand, in position "d"

the sensitivity of the activation is lower

than that in the "n" and "a" modes.
The lights switch off automatically when

emergency braking ceases. For further

details about the emergency braking, see

the "Active safety systems" paragraph in

the "Safety" chapter.

IMPORTANT

68)

A prolonged use of the hazard warning

lights may discharge the battery.

SOS CALL AND ASSIST CALL

(for versions/markets where provided)
The car is equipped with on-board

assistance functions designed to provide

support in the event of accident and/or

emergency (SOS) or malfunctions of the

vehicle (roadside assistance - ASSIST)

managed by means of Alfa Connect Box.
The SOS function is activated:

automatically in the event of a major

collision recorded by the device aboard

the vehicle;

manually, by pressing the SOS button

located on the ceiling light fig. 222

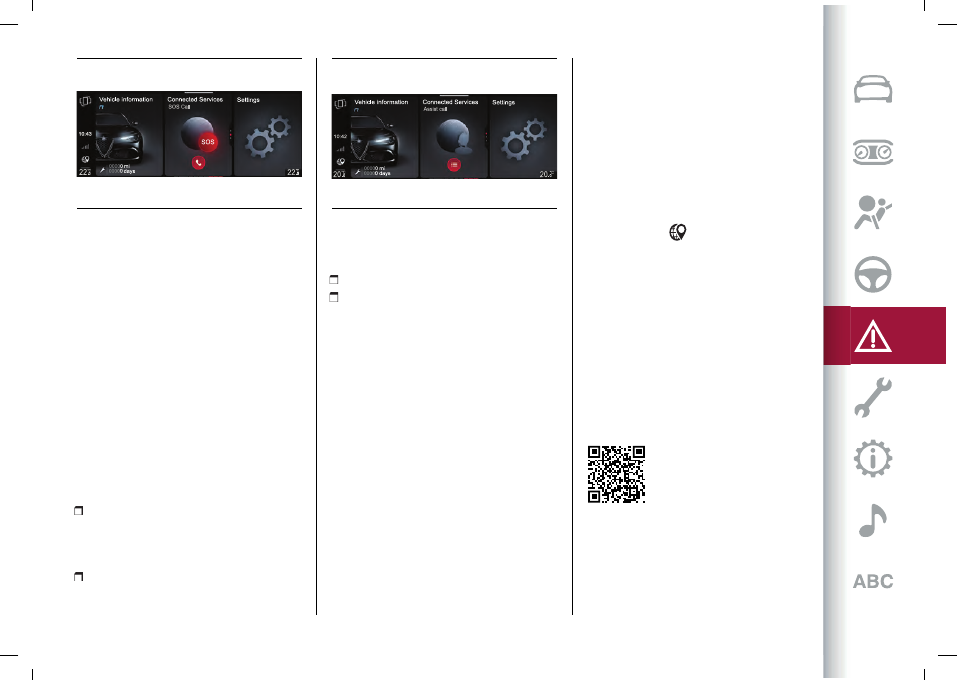

or by means of the appropriate menu
fig. 223 on the Connect system (for

versions/markets, where provided).

222

04136S0073EM

191

223

12126S2098EM

WARNING

If the SOS emergency

service is activated, the call will be

automatically routed to a private

Call Centre. We hereby specify that,

whenever the SOS call is referred to the

text, the SOS call is to be considered

managed by private service providers.

This SOS call service is not the e-call

service.

.

The SOS service is valid for 5 years from

delivery of the vehicle; in any case, it is

advisable to consult the Connectivity

section of the official Alfa Romeo

website for updates on the terms of

service.
The ASSIST function is activated:

automatically (for versions/markets,

where provided) following malfunctions

of the braking system, fuel system,

engine, etc.

manually by selecting the appropriate

menu fig. 224 on the Connect system (for

versions/markets where provided).

224

12126S2099EM

The SOS and ASSIST functions are

active with:

ignition device is at ON;
ignition device in STOP position and

Connect system display on.
After the SOS and ASSIST functions

(for versions/markets, where provided)

have been activated automatically or

manually, pressing the corresponding

button will send the position data to the

operational centre and make a voice call

to an operator.
NOTE If the SOS or Assist functions do

not work, the fault in the system will be

indicated on the display. Go as soon as

possible to an authorised workshop to

have the function repaired.
NOTE The correct operation of the SOS

and ASSIST services will be guaranteed

only by a good network coverage.

WARNING The SOS Call and ASSIST Call

functions may not be available for the

first minute after the vehicle is started.

Privacy

: GPS location is always

active, for both SOS and Assist calls.

Deactivating it via the "Settings" menu

of the Connect system will make some

of the other services unavailable (see

the "Settings" chapter of the Connect

system for more details).
WARNING The

icon is shown at the

bottom left of the Connect system

display when the geolocation function

is active (ON). When geolocation is on,

the vehicle position is tracked to enable

the functions that require it. When

geolocation is off, the vehicle position is

only tracked by the navigation, safety,

insurance and driver assistance systems

(where provided). See the Connect

system "Settings" chapter to deactivate

the function.

MANUAL SOS CALL

In the event of need, hold the SOS

button on the front ceiling light fig. 222

pressed for 2 seconds or press the
button fig. 223 on the Connect display

(for versions/markets where provided).

 IN AN EMERGENCY

192

The SOS button located on the ceiling

light will light up after connecting to an

SOS operator and will turn off when the

connection is ended.
NOTE If the SOS call button is pressed

by mistake, it is possible to press it

again within 10 seconds to cancel the

operation or press the cancel button on

the Connect system display.
Once the connection has been

established, the following data will

be automatically transmitted to the

Operations Centre, as authorised by the

customer:

indication that the occupant has made

an SOS call;

the brand of the vehicle;
the most recent known GPS

coordinates of the vehicle.
If you are able to speak to the operator,

do so through the car audio to provide

additional information about the request

for help.
If the system is unable to establish the

voice call, or the line disconnects due to

insufficient coverage, the SOS service

will try to call the operational centre

again for 5 minutes.
If the operational centre needs to

contact the car again, the system can

receive an incoming call, which will be

accepted automatically.

WARNING

Once the service has expired,

you will not be put in contact with an

operational centre and the system

will alert you that the service is not

available

.

WARNING Any malfunctions detected by

the SOS calling system will be notified:

during the start-up phase;
when the malfunction is detected;

by displaying a respective message on

the Connect system display. Contact

an Alfa Romeo Dealership as soon as

possible.
WARNING In the event of danger

(fire, visible smoke or hazardous road

conditions or dangerous positions), do

not wait for voice contact with the SOS

service operator, but exit from the car

immediately and go to a safe place, if in a

condition to do so.
WARNING Do not place network

antennas, CB radios or aftermarket

electrical equipment to avoid

interference. Such interference could

prevent the system form making the

emergency call.
WARNING Ignoring malfunction

warnings displayed by the Connect

system for a long time could lead to

being unable to make an SOS call when

needed.
Even if the SOS call system is fully

functional, factors outside the control

of FCA could interfere with or prevent

operation of the SOS call. Such factors

can be caused by the car electrical

systems not being intact, damage to

the SOS system during the accident,

obstructed or unavailable satellite

signals, network congestion, adverse

weather conditions, buildings, interfering

structures, tunnels, etc.

ASSIST CALLS

(for versions/markets where provided)

Pressing the graphic buttons fig. 224

located on the display of the Connect

system (for versions/markets, where

provided) to call to one or more of the

following services:

Roadside Assistance

: if case of need,

a connection will be established with the

roadside assistance authority which will

receive the vehicle type and its position

directly. Additional roadside assistance

charges may apply.

Customer Care

(for versions/markets,

where provided): Customer service to

provide support in case of problems to

the car.
NOTE The relative menus and the

Connect system status bar will change

display state depending on the actions

193

performed, and it will be possible to

monitor each stage of the assist call

(connection, duration, ending, connection

errors, etc.).
NOTE If the ASSIST call button is

pressed by mistake, the call can be ended

by pressing the cancel button on the

Connect system display.
Once the connection has been

established, the following data will be

automatically transmitted, as authorised

by the customer:

indication that the occupant has made

an ASSIST call;

the brand of the vehicle;
the most recent known GPS

coordinates of the vehicle;

the type of error that occurred on

the vehicle that automatically sent

the ASSIST request (in the case of an

automatic call - for versions/markets,

where provided).
The call will be made through the car

audio system to provide any additional

information about the assistance

request.
If the system is unable to establish the

voice call, or the line disconnects due

to insufficient coverage, the ASSIST

service will try to call the operational

centre again for certain number of times.
WARNING If you have not subscribed

to the related services or the Roadside

Assistance package has expired or is

unavailable for purchase, the ASSIST

call will not be available. For further

information visit the Alfa Romeo official

website.
WARNING If the ASSIST call system

detects a malfunction, it is indicated by a

corresponding message on the Connect

system display. Contact an Alfa Romeo

Dealership as soon as.
If an emergency call (SOS) is active and

an ASSIST call is requested, the latter

will not be delivered.

Alfa Connect Box SYSTEM BATTERY

The Alfa Connect Box system is provided

with an independent battery that allows

the operation of some connected

services even if the car battery is

disconnected.
The system will warn the user of

the need to replace this battery by

displaying a dedicated message on

the display of the Connect system (for

versions/markets where provided) and

by means of a notification via mobile app

(for versions/markets, where provided).
Go to an Alfa Romeo dealership as soon

as possible.
NOTE: Failure to replace the battery

and, consequently, failure to observe

the warnings provided by the system

could affect or entirely prevent service

operation.

NOTE Regardless of charge, the battery

must be replaced every 5 years by an

Alfa Romeo dealership.

REPLACING A BULB

160) 161) 162) 163)

69)

GENERAL INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

replace blown bulbs with others of the

same type and power;

after replacing a headlight bulb, always

check its alignment;

when a light is not working, check that

the corresponding fuse is intact before

changing the bulb. For the location of

fuses, refer to the paragraph "If a fuse

blows" in this chapter.
WARNING In some particular climate

conditions such as low teperature,

humidity or after washing the car, a thin

condensation layer may form on the

internal surfaces of the front and rear

headlights. This is a natural phenomenon

due to the difference in temperature and

humidity between the inside and the

outside of the transparent cover which

does not indicate a fault and does not

compromise the normal operation of

lighting devices. It will disappear during

normal use.

 IN AN EMERGENCY

194

WARNING

160)

Before replacing the bulb, wait for the

exhaust ducts to cool down: DANGER OF

SCALDING!

161)

Modifications or repairs to the electric

system that are not carried out properly

or do not take the system technical

specifications into account can cause

malfunctions leading to the risk of fire.

162)

Halogen bulbs contain pressurised

gas, in the case of breakage they may burst

causing glass fragments to be projected

outwards.

163)

Only replace the light bulbs when the

engine is off and in a position that does not

interfere with traffic and lets you safely

replace them (see the description in the

“Replacement” paragraph). Also ensure

that the engine is cold, to prevent the risk of

burns.

IMPORTANT

69)

Halogen bulbs must be handled holding

the metallic part only. Touching the

transparent part of the bulb with your

fingers may reduce the intensity of the

emitted light and even reduce the lifespan

of the bulb. In the event of accidental

contact, wipe the bulb with a cloth

moistened with alcohol and let the bulb dry.

195

 

 

Light bulbs

Type

Power

Figure reference

Main beam headlights, front side lights/daylight running

lights (DRL) (*)

H15

55/15W

D

Dipped beam headlights (*)

H7

55W

D

Front direction indicators (*)

PY24W

24W

B

Fog lights (*)

H11

55W

E

Main beam/dipped beam headlights (Xenon gas discharge)

D3S

35W

F

Sun visor light

1.5CP

2.1W

C

Glove compartment light

W5W

4W

A

Boot light

W5W

5W

A

Puddle lights (under door panel)

W5W

5W

A

*

Only for basic version headlight with halogen main beam/dipped beam headlights

 IN AN EMERGENCY

196

 REPLACING AN EXTERNAL BULB

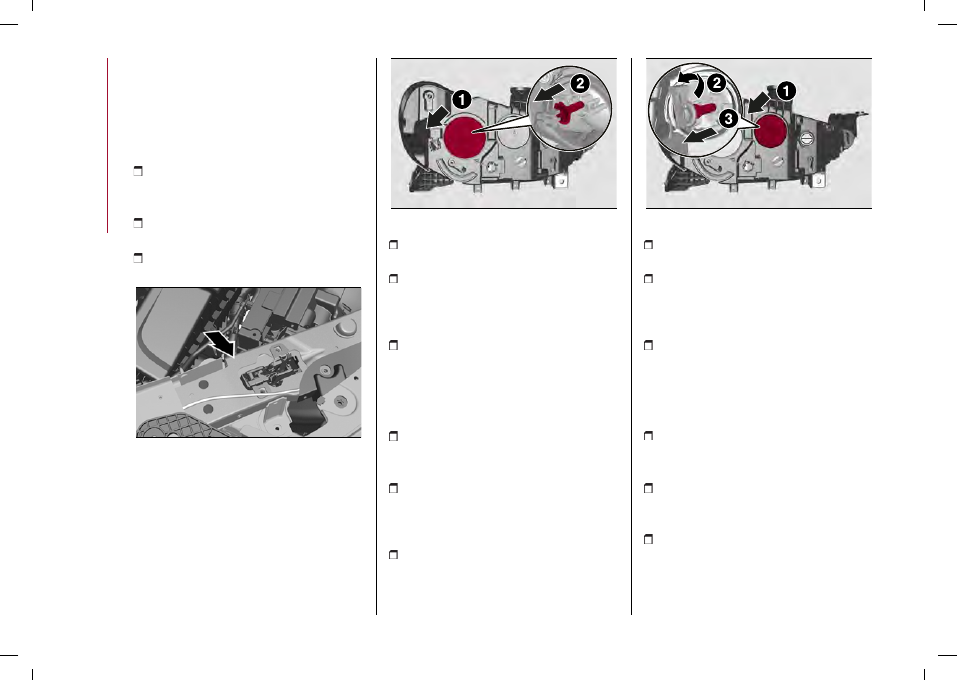

Front light cluster with main

beam/dipped beam halogen headlights

Dipped beam headlights

To change the bulb of these lights,

proceed as follows:

working from inside the engine

compartment fig. 225 remove the (1)
fig. 226;

remove the bulb/connector assembly

from the headlight body (2)fig. 226;

remove the bulb by sliding it off the

connector;

225

08026V0023EM

226

08026V0080EM

install the new bulb, making sure it is

correctly inserted in the connector;

then insert the bulb/connector

assembly in the housing on the headlight

body and make sure that it is locked

correctly;

refit the lid and cover, tightening the

fixing screws.

Main beam headlights

To change the bulb of these lights,

proceed as follows:

operating inside the engine

compartment fig. 225 remove the cover
fig. 227;

turn the bulb, bulb holder and

connector assembly (2) fig. 227

anticlockwise and then slide it off the

headlight body (3);

remove the bulb by sliding it off the

bulb holder;

227

08026V0081EM

install the new bulb, making sure it is

correctly inserted in the bulb holder;

then insert the bulb, bulb holder and

connector assembly in the housing on

the headlight body and turn it clockwise,

making sure that it is locked correctly;

refit the lid and cover, tightening the

fixing screws.

Direction indicators

To change the bulb of these lights,

proceed as follows:

working from inside the engine

compartment fig. 225 remove the (1)
fig. 228;

release the bulb, bulb holder and

connector assembly (2) and then slide it
off the headlight body fig. 228;

remove the bulb by sliding it off the

bulb holder;

197

228

08026V0082EM

install the new bulb, making sure it is

correctly inserted in the bulb holder;

then insert the bulb, bulb holder and

connector assembly in the housing on

the headlight body and turn it clockwise,

making sure that it is locked correctly;

refit the lid and cover, tightening the

fixing screws.

Fog lights

(where provided)
To replace the fog lights, contact an Alfa

Romeo Dealership.

Front light cluster with main

beam/dipped beam Xenon gas

discharge headlights

To replace the bulbs of the main beam

headlights/dipped headlights contact an

Alfa Romeo Dealership.

REPLACING AN INTERNAL BULB

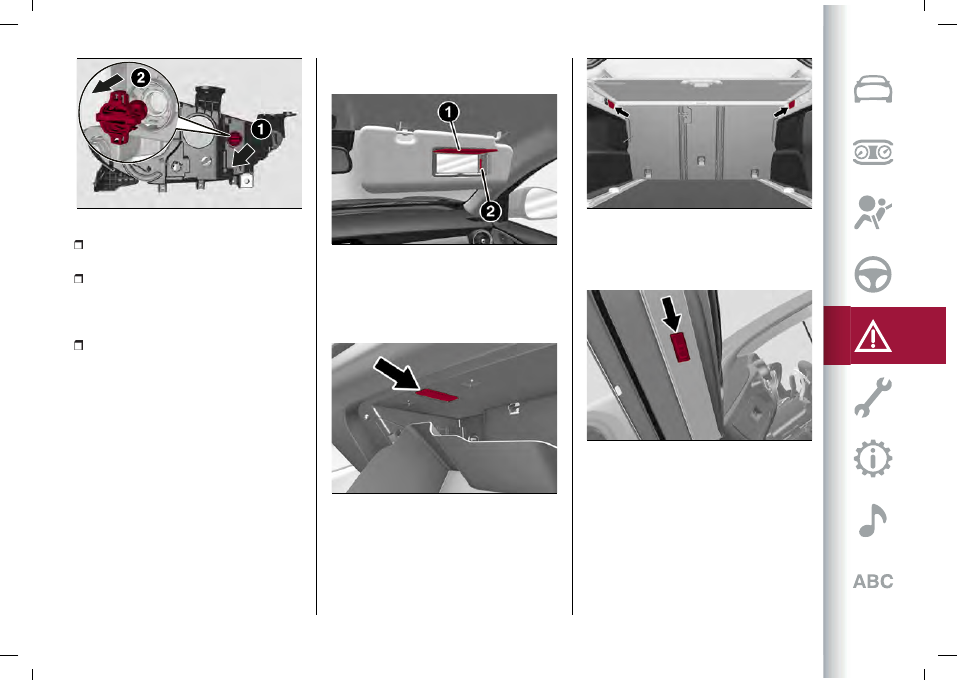

Courtesy mirror light

fig. 229: lift the

cover (1), remove the lens and replace

the bulb (2), releasing it from the side

contacts.

229

08026V0008EM

Glove compartment ceiling light

fig. 230: remove the ceiling light at the

point indicated by the arrow, open the

cover and replace the lamp.

230

08026V0009EM

Boot ceiling light

fig. 231: act at the point

indicated by the arrows, remove the

ceiling light and replace the lamp.

231

08026V0010EM

Puddle light on door panel

fig. 232: act at

the point indicated by the arrow, remove

the ceiling light and replace the lamp.

232

08026V0012EM

 IN AN EMERGENCY

198

FUSES

GENERAL INFORMATION

164) 165) 166) 167) 168) 169)

70) 71)

For fuse replacement, contact an Alfa

Romeo Dealership.
When a device does not work, check

the condition of its protection fuse: the

filament (1) must be intact.
If it is not, replace the blown fuse with

another with the same ampere rating

(same colour).

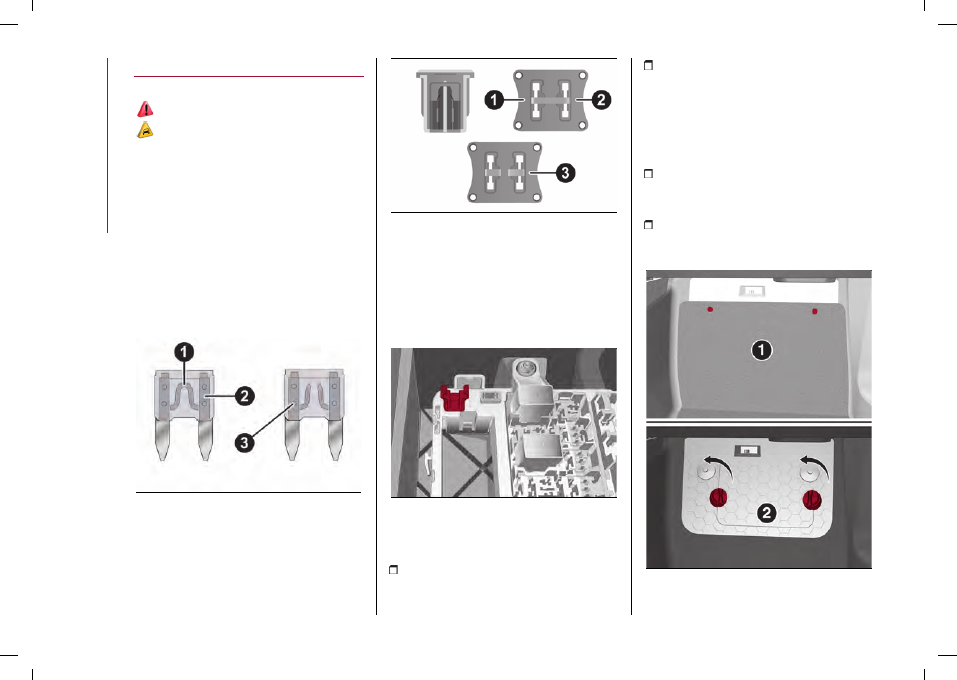

2 = intact fuse / 3 = fuse with damaged

filament.
fig. 233: MINI fuse / fig. 234: J-CASE fuse.

233

08036S0001EM

234

08036S0002EM

Fuse tongs

To replace a fuse, use the tongs housed
in the boot fusebox cover fig. 235.
Grab the pliers from the upper tabs,

press them and extract the pliers pulling

upwards.

235

08036V0053EM

After use, refit the pliers in position,

proceeding as follows:

grasp the pliers from the upper tabs;

press the tongs in their housing,

pushing downwards, until they click into

place.

FUSEBOX UNDER PASSENGER SIDE

FOOTBOARD

To access the fuses, proceed as follows:

lift the upper end of the footboard (1)

fig. 236 on the passenger side, pulling it

to release the 2 buttons;

remove the panel (2) fig. 236,

extracting it downward, after unscrewing

the two fixing hooks;

236

08036V0020EM

199

The number identifying the electrical

component corresponding to each fuse is

shown on the control unit cover.
After replacing the fuse, make sure that

panel (2) and footboard (1) are correctly

locked.

BOOT FUSEBOX

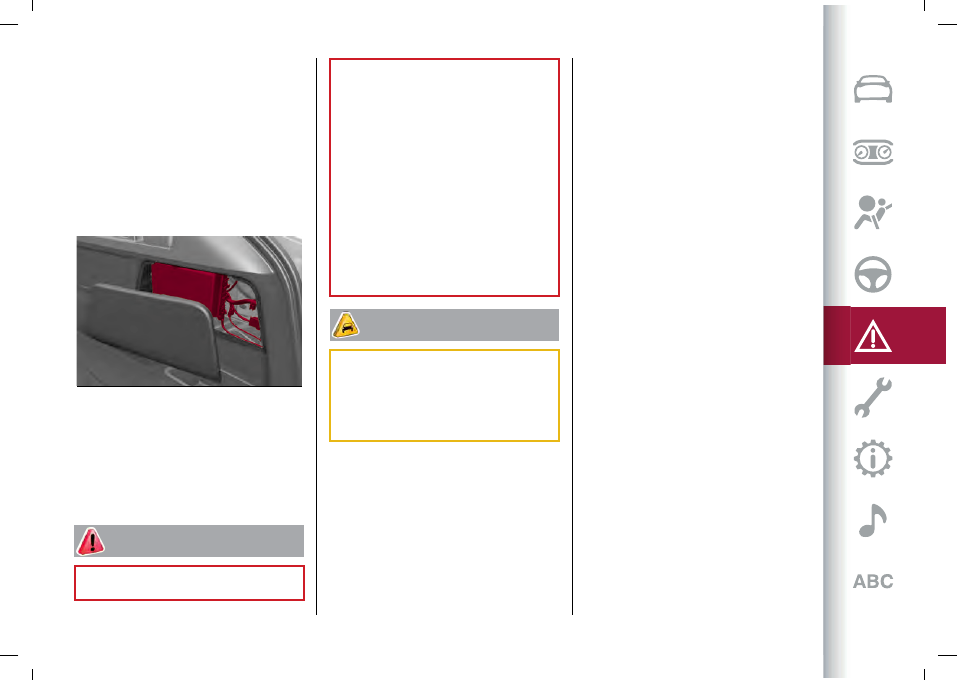

To access the fuses, remove the cover

on the right side of the compartment and
then remove the fusebox cover fig. 237.

237

08036V0014EM

The number identifying the electrical

component corresponding to each fuse is

shown on the cover.
After replacing a fuse, make sure that

you have closed cover correctly.

WARNING

164)

For fuse replacement, contact an Alfa

Romeo Dealership.

165)

Never replace a fuse with another with

a higher amp rating; RISK OF FIRE.

166)

Before replacing a fuse, make sure

that the ignition device is at STOP and

that all devices are switched off and/or

disconnected.

167)

Contact an Alfa Romeo Dealership

if a safety system (air bags, brakes),

transmission system (engine, gearbox) or

steering system general protection fuse

blows.

168)

If a fuse blows again, contact an Alfa

Romeo Dealership.

169)

If a general protective fuse (MAXI-

FUSE, MEGA-FUSE, MIDI-FUSE) blows,

contact an Alfa Romeo Dealership.

IMPORTANT

70)

Never replace a faulty fuse with metal

wires or anything else.

71)

If it is necessary to wash the engine

compartment, take care not to directly hit

the fusebox and the window wiper motors

with the water jet.

 IN AN EMERGENCY

200

 

 

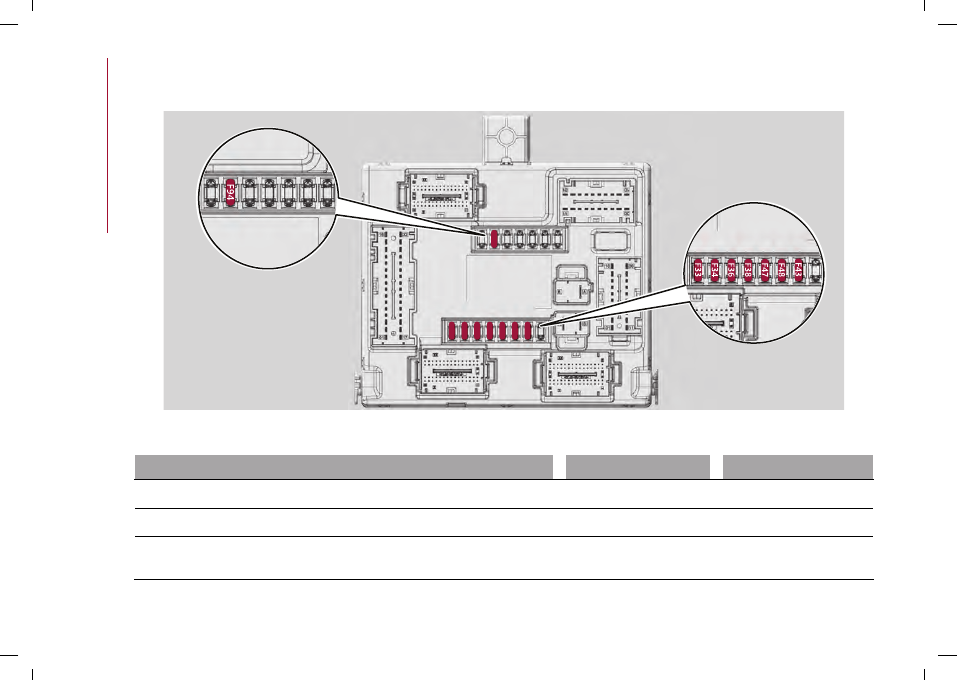

CONTROL UNIT UNDER PASSENGER SIDE FOOTBOARD

238

08036S0013EM

 

FUNCTION

FUSE

AMPERE

Front electric window (driver side)

F33

25

Front electric window (passenger side)

F34

25

Power supply for Connect system, Climate Control system, Alarm, Electric door

mirror folding, EOBD system, USB port

F36

15

201

FUNCTION

FUSE

AMPERE

Power Lock Device (Driver side door unlocking - where provided)/Door unlocking,

Central locking

F38

20

Windscreen washer pump

F43

20

Rear left electric window

F47

25

Rear right electric window

F48

25

Heater rear window coil, cigar lighter

F94

15

 IN AN EMERGENCY

202

 

 

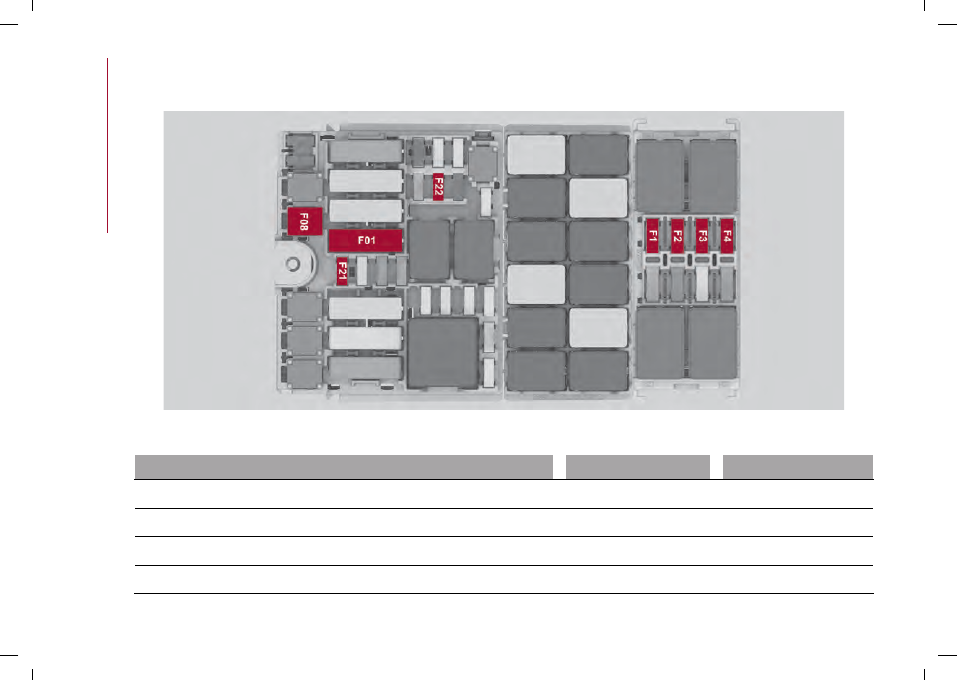

LUGGAGE COMPARTMENT FUSE BOX

239

08036V0015EM

 

FUNCTION

FUSE

AMPERE

Tow hook module (TTM/TTEBM)

F01

40

Hi-Fi system

F08

30

I-Drive / USB Socket / AUX / USB Charger

F21

10

KL15/a 12V Luggage compartment power socket

F22

20

203

FUNCTION

FUSE

AMPERE

Trailer light control unit power supply (+30)

F1

20

Trailer light control unit power supply (+30)

F2

15

Trailer socket (where provided) (+30)

F3

10

Tow bar (+15)

F4

10

 IN AN EMERGENCY

204

CHANGING A WHEEL

170)

GENERAL INSTRUCTIONS

The car is equipped with the "Tyre Repair

Kit": see the “Tyre Repair Kit” paragraph

for how to use this device.
As an alternative to the “Tyre Repair Kit”,

the car may be requested with a space-

saver wheel: see the instructions on the

following pages for changing the wheel.

JACK

171)

Please note that:

the jack weighs about 4.4 lb (2 kg);
the jack requires no adjustment;
the jack cannot be repaired and in the

event of a fault it must be replaced by

another genuine one;

no tool other than its cranking device

may be fitted on the jack.
Jack maintenance:

prevent any dirt from depositing on

the "worm screw";

keep the "worm screw" lubricated;
never modify the jack.

Conditions in which not to use the jack:

temperatures below −40°F (-40°C);
on sandy or muddy ground;
on uneven ground;

on steep slopes in extreme weather

conditions: thunderstorms, typhoons,

hurricanes, blizzards, storms, etc.;

in direct contact with the engine or for

repairs under the car;

on boats.

CHANGING PROCEDURE

172) 173) 174) 175) 176)

72) 73)

Proceed as follows:

stop the car in a position that is not

dangerous for oncoming traffic where

you can change the wheel safely. The

car must be stopped in a lay-by, car-

park or parking or service area, and the

ground must be as level as possible and

sufficiently compact;

stop the engine, engage the hazard

warning lights and the electric parking

brake and activate P (Park) mode;

make sure that any passengers get

out of the car and go to a safe place

where they will not obstruct traffic or

be exposed to the risk of injury. In the

event of a puncture, change the tyre in

accordance with the laws of the country

in which you are travelling. Wear the

reflective safety jacket (compulsory by

law) before getting out of the car;

open the luggage compartment and lift

up the mat using the handle;

when the situation dictates it (for

your own safety and to comply with the

regulations in force in the country where

you are), take the warning triangle and

position it at a suitable distance from the

car;

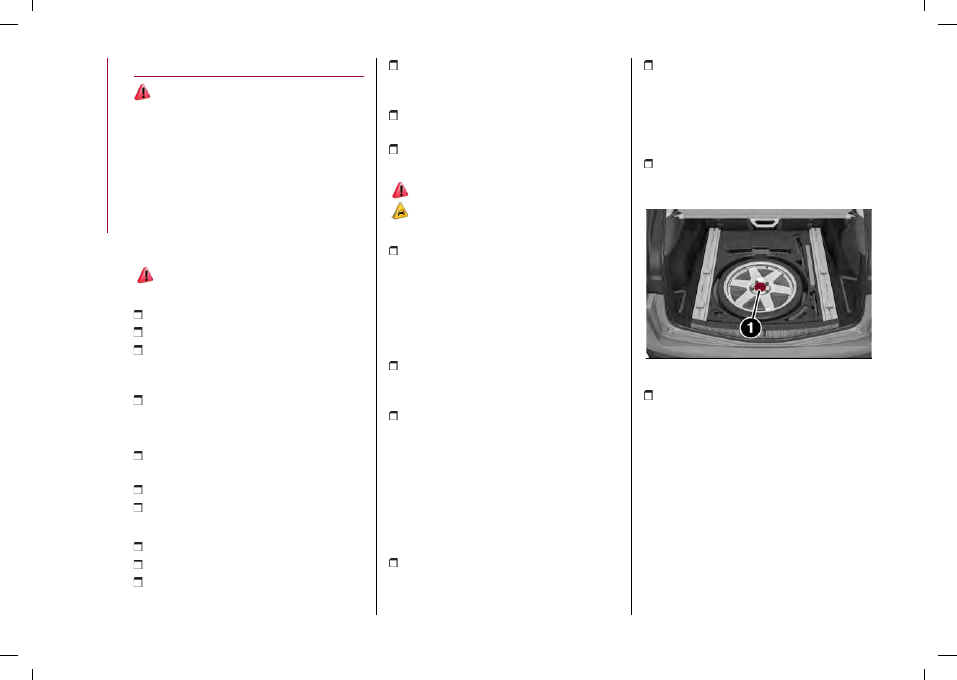

unscrew the locking device (1) fig. 240,

take out the space-saver wheel and the

inflation compressor;

240

08066V0010EM

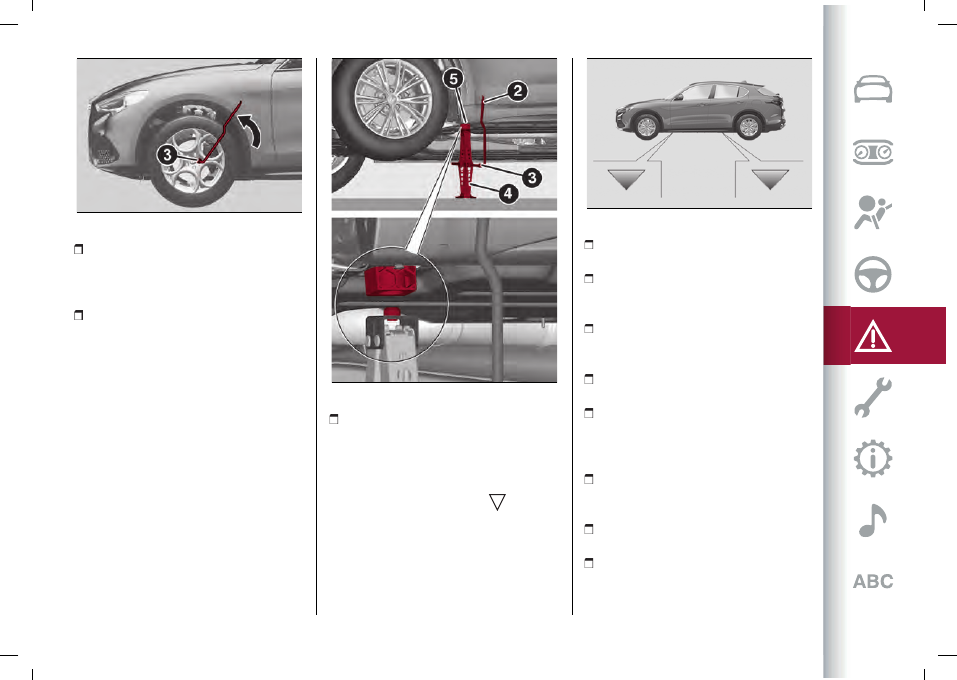

remove the damaged wheel by taking

the wrench (3) fig. 241 and loosening the

fixing bolts by about one turn. Shake the

car to help detach the rim from the wheel

hub;

205

241

08066V0012EM

position the jack (4) fig. 242 under

the car, near the wheel to be changed,

taking care not to damage the plastic

aerodynamic guard;

lift the extension lever (2) on the

wrench (3);

242

08066V0013EM

turn the extension lever (2) clockwise

until the round pin on the jack engages in

the hole in the lifting block located about

15 cm from the outside edge of the body.
The lifting points (5) are shown infig. 242
and are marked by a triangle

on the

aerodynamic guard fig. 243;

243

09056V0001EM

warn anybody nearby that the car is

about to be raised;

they should stay clear and they should

be warned not to touch the car until it is

back on the ground;

turn the extension lever (2) until the

wheel is a few centimetres off the

ground;

remove the five wheel fastening bolts

and take the wheel off;

make sure the contact surfaces

between space-saver wheel and hub are

clean so that the fastening bolts will not

come loose;

fit the space-saver wheel by inserting

the first bolt for two threads into the

hole closest to the valve;

take the wrench 3 and fully tighten the

fixing bolts;

inflate the space-saver wheel by

removing the cap from its inflation valve
