SAFETY

153

E

LECTRONIC

 B

RAKE

 C

ONTROL

 (EBC)

S

YSTEM



Your vehicle is equipped with an advanced

Electronic Brake Control (EBC) system that

includes the Brake Assist System (BAS), Crosswind

Assist (CWA), Electronic Stability Control (ESC), Hill

Start Assist (HSA), Traction Control System (TCS),

and Trailer Sway Control (TSC). These systems

complement the Anti-Lock Brake System (ABS) by

optimizing the vehicle braking capability during

emergency braking maneuvers.

Brake Assist System (BAS)

The BAS is designed to optimize the vehicle’s braking

capability during emergency braking maneuvers.

The system detects an emergency braking situation

by sensing the rate and amount of brake application

and then applies optimum pressure to the brakes.

This can help reduce braking distances. The BAS

complements the Anti-Lock Brake System (ABS).

Applying the brakes very quickly results in the best BAS

assistance. To receive the benefit of the system, you

must apply continuous braking pressure during the

stopping sequence (do not “pump” the brakes). Do not

reduce brake pedal pressure unless braking is no

longer desired. Once the brake pedal is released,

the BAS is deactivated.

Crosswind Assist (CWA)

CWA helps keep your vehicle from drifting out of its lane

due to unexpected crosswinds by means of targeted

braking of individual wheels. The system will provide

automatic stability assistance to counteract the effect

of strong side wind. If a strong lateral wind is detected,

front and rear brakes on the affected side are applied,

creating a steering effect that mitigates the crosswind

influence. During system intervention, the driver should

perceive the natural stable handling feel of the vehicle.
Crosswind Assist will activate automatically when

the vehicle reaches speeds above approximately

43 mph (70 km/h). When the system is activated,

the ESC Warning Light in the instrument cluster will

blink to warn the driver.

Electronic Roll Mitigation (ERM)

The ERM system anticipates the potential for

wheel lift by monitoring the driver’s steering wheel

input and the speed of the vehicle. When ERM

determines that the rate of change of the steering

wheel angle and vehicle’s speed are sufficient to

potentially cause wheel lift, it then applies the

appropriate brake and may also reduce engine

power to lessen the chance that wheel lift will

occur. ERM can only reduce the chance of wheel

lift occurring during severe or evasive driving

maneuvers; it cannot prevent wheel lift due to

other factors, such as road conditions, leaving the

roadway, striking objects or other vehicles.

WARNING!

The Brake Assist System (BAS) cannot prevent the

natural laws of physics from acting on the vehicle,

nor can it increase the traction afforded by prevailing

road conditions. BAS cannot prevent collisions,

including those resulting from excessive speed in

turns, driving on very slippery surfaces, or

hydroplaning. The capabilities of a BAS-equipped

vehicle must never be exploited in a reckless or

dangerous manner, which could jeopardize the

user's safety or the safety of others.

WARNING!

Many factors, such as vehicle loading, road

conditions and driving conditions, influence

the chance that wheel lift or rollover may occur.

ERM cannot prevent all wheel lift or rollovers,

especially those that involve leaving the roadway

or striking objects or other vehicles. The

capabilities of an ERM-equipped vehicle must

never be exploited in a reckless or dangerous

manner which could jeopardize the user's safety

or the safety of others.

6

154

SAFETY



Electronic Stability Control (ESC)

ESC enhances directional control and stability of

the vehicle under various driving conditions. ESC

corrects for over/under steering of the vehicle by

applying the brake of the appropriate wheel(s) to

counteract the previous conditions listed. Engine

power may also be reduced to help the vehicle

maintain the desired path.



Oversteer – when the vehicle is turning more

than appropriate for the steering wheel position.



Understeer – when the vehicle is turning less

than appropriate for the steering wheel position.

ESC uses sensors in the vehicle to determine the

vehicle path intended by the driver and compares

it to the actual path of the vehicle. When the actual

path does not match the intended path, ESC applies

the brake of the appropriate wheel to assist in

counteracting the oversteer or understeer condition.

ESC Operating Modes

The ESC OFF button is located in the

center switch bank, next to the hazard

flasher switch.

ESC On
This mode is the normal operating mode for

ESC equipped vehicles. Whenever the vehicle is

started, the ESC system will be in this mode. This

mode should be used for most driving situations.

ESC should only be turned off for the following

specific reasons.
ESC Partial Off
This mode is entered by momentarily pushing the

ESC OFF button.
When in the “Partial Off” mode, the TCS portion of

ESC, except for the “limited slip” feature described

in the TCS section, has been disabled and the ESC

OFF Indicator Light will be illuminated. When in the

“Partial Off” mode, ESC will operate without engine

torque management. This mode is intended to be

used if the vehicle is in deep snow, sand or gravel

conditions and more wheel spin than ESC would

normally allow is required to gain traction. To turn

ESC on again, momentarily push the ESC OFF

button. This will restore the normal “ESC On” mode

of operation.

WARNING!



Electronic Stability Control (ESC) cannot prevent

the natural laws of physics from acting on the

vehicle, nor can it increase the traction afforded by

prevailing road conditions. ESC cannot prevent

accidents, including those resulting from exces

-

sive speed in turns, driving on very slippery

surfaces, or hydroplaning. ESC also cannot

prevent accidents resulting from loss of vehicle

control due to inappropriate driver input for the

conditions. Only a safe, attentive, and skillful

driver can prevent accidents. The capabilities of

an ESC equipped vehicle must never be exploited

in a reckless or dangerous manner which could

jeopardize the user’s safety or the safety of others.



Vehicle modifications, or failure to properly

maintain your vehicle, may change the

handling characteristics of your vehicle, and

may negatively affect the performance of the

ESC system. Changes to the steering system,

suspension, braking system, tire type and size

or wheel size may adversely affect ESC perfor

-

mance. Improperly inflated and unevenly worn

tires may also degrade ESC performance. Any

vehicle modification or poor vehicle mainte

-

nance that reduces the effectiveness of the

ESC system can increase the risk of loss of

vehicle control, vehicle rollover, personal

injury and death.

SAFETY

155

NOTE:

To improve the vehicle's traction when driving with

snow chains, or starting off in deep snow, sand or

gravel, it may be desirable to switch to the “Partial

Off” mode by pushing the ESC OFF button. Once

the situation requiring ESC to be switched to the

“Partial Off” mode is overcome, turn ESC back

on by momentarily pushing the ESC OFF button.

This may be done while the vehicle is in motion.

ESC Activation/Malfunction Indicator Light

And ESC OFF Indicator Light

The ESC Activation/Malfunction Indicator

Light in the instrument cluster will come on

when the ignition is turned to the ON mode.

It should go out with the engine running. If

the ESC Activation/Malfunction Indicator Light comes

on continuously with the engine running, a malfunction

has been detected in the ESC system. If this light

remains on after several ignition cycles, and the vehicle

has been driven several miles (kilometers) at speeds

greater than 30 mph (48 km/h), see an authorized

dealer as soon as possible to have the problem

diagnosed and corrected.
The ESC Activation/Malfunction Indicator Light

starts to flash as soon as the tires lose traction and

the ESC system becomes active. The ESC Activation/

Malfunction Indicator Light also flashes when TCS is

active. If the ESC Activation/Malfunction Indicator Light

begins to flash during acceleration, ease up on the

accelerator and apply as little throttle as possible.

Be sure to adapt your speed and driving to the

prevailing road conditions.

The ESC OFF Indicator Light indicates

that the Electronic Stability Control (ESC)

is in a reduced mode.

NOTE:



The ESC Activation/Malfunction Indicator Light

and the ESC OFF Indicator Light come on

momentarily each time the ignition switch is

placed in the ON position.



Each time the ignition is placed in the ON posi

-

tion, the ESC system will be on even if it was

turned off previously.



The ESC system will make buzzing or clicking

sounds when it is active. This is normal; the

sounds will stop when ESC becomes inactive

following the maneuver that caused the ESC

activation.

Hill Start Assist (HSA)

The HSA system is designed to assist the driver

when starting a vehicle from a stop on a hill. HSA

will maintain the level of brake pressure the driver

applied for a short period of time after the driver

takes their foot off of the brake pedal. If the driver

does not apply the throttle during this short period

of time, the system will release brake pressure and

the vehicle will roll down the hill. The system will

release brake pressure in proportion to the

amount of throttle applied as the vehicle starts

to move in the intended direction of travel.

WARNING!



When in “Partial Off” mode, the TCS function

-

ality of ESC, except for the limited slip feature

described in the TCS section, has been

disabled and the ESC OFF Indicator Light will

be illuminated. When in “Partial Off” mode,

the engine power reduction feature of TCS is

disabled, and the enhanced vehicle stability

offered by the ESC system is reduced.



Trailer Sway Control (TSC) is disabled when

the ESC system is in the “Partial Off” mode.

6

156

SAFETY



HSA Activation Criteria

The following criteria must be met in order for HSA

to activate:



The vehicle must be stopped.



The vehicle must be on a 6% (approximate)

grade or greater hill.



Gear selection matches vehicle uphill direction

(i.e., vehicle facing uphill is in forward gear;

vehicle backing uphill is in REVERSE gear).

HSA will work in REVERSE and all forward gears

when the activation criteria have been met.

The system will not activate if the vehicle is placed

in NEUTRAL or PARK.

Towing With HSA

HSA will also provide assistance to mitigate roll

back while towing a trailer.

Traction Control System (TCS)

TCS monitors the amount of wheel spin of each of

the driven wheels. If wheel spin is detected, brake

pressure is applied to the slipping wheel(s) and

engine power is reduced, to provide enhanced

acceleration and stability. A feature of the TCS,

Brake Limited Differential (BLD) functions similarly

to a limited slip differential and controls the wheel

spin across a driven axle. If one wheel on a driven

axle is spinning faster than the other, the system

will apply the brake of the spinning wheel. This will

allow more engine torque to be applied to the

wheel that is not spinning. This feature remains

active even if the ESC is in the “Partial Off” mode.
The ESC Activation/Malfunction Indicator Light

(in the instrument cluster) will start to flash as soon

as the tires lose traction and the wheels begin to

spin. This indicates that the TCS is active. If the

indicator light flashes during acceleration, ease up

on the accelerator and apply as little throttle as

possible. Be sure to adapt your speed and driving

to the prevailing road conditions, and do not switch

off the ESC or TCS.

WARNING!

There may be situations on minor hills with a

loaded vehicle, or while pulling a trailer, when

the system will not activate and slight rolling may

occur. This could cause a collision with another

vehicle or object. Always remember the driver is

responsible for braking the vehicle.

WARNING!



If you use a trailer brake controller with your

trailer, the trailer brakes may be activated and

deactivated with the brake switch. If so, there

may not be enough brake pressure to hold

both the vehicle and the trailer on a hill when

the brake pedal is released. In order to avoid

rolling down an incline while resuming accel

-

eration, manually activate the trailer brake or

apply more vehicle brake pressure prior to

releasing the brake pedal.



HSA is not a parking brake. Always apply the

parking brake fully when exiting your vehicle.

Also, be certain to place the transmission in

PARK.



Failure to follow these warnings can result in a

collision or serious personal injury.

SAFETY

157

Trailer Sway Control (TSC) — If Equipped

TSC uses sensors in the vehicle to recognize an

excessively swaying trailer and will take the

appropriate actions to attempt to stop the sway.

The system may reduce engine power and apply

the brake of the appropriate wheel(s) to counteract

the sway of the trailer.

NOTE:

TSC cannot stop all trailers from swaying. Always use

caution when towing a trailer and follow the trailer

tongue weight recommendations

Ú

page 124.

When TSC is functioning, the ESC Activation/

Malfunction Indicator Light will flash, the engine

power may be reduced, and you may feel the

brakes being applied to individual wheels to

attempt to stop the trailer from swaying. TSC is

disabled when the ESC system is in the “Partial

Off” mode.

DROWSY DRIVER DETECTION (DDD) —

IF EQUIPPED

DDD detects when the driver is feeling fatigued

and warns the driver to pull over and take a break.

T

O

 A

CTIVATE

/D

EACTIVATE

DDD can be activated and deactivated through the

Uconnect system by selecting the following in order:
1. “Safety & Driving Assistance”
2. “Drowsy Driver Detection”

S

YSTEM

 O

PERATION

Using feedback obtained from the driver’s steering

patterns, any buttons/switches that are pressed,

and from the front camera, the system implements

two operating logics:



The first operating logic takes the driving style

into account, observing the road and detecting

to what extent the driver can continue driving

with few lane crossing events.



The second operating logic measures the time

spent behind the wheel with the vehicle speed

above 40 mph (60 km/h) and below 100 mph

(160 km/h).

WARNING!



The TCS cannot prevent the natural laws of

physics from acting on the vehicle, nor can it

increase the traction afforded.



The TCS cannot prevent collisions, including

those resulting from excessive speed in turns,

or hydroplaning.



The capabilities of a TCS-equipped vehicle

must never be exploited in a reckless or

dangerous manner, which could jeopardize

the user's safety or the safety of others.

WARNING!

If TSC activates while driving, slow the vehicle

down, stop at the nearest safe location, and

adjust the trailer load to eliminate trailer sway.

WARNING!

The DDD system is an aid for driving and does

not relieve the driver of the responsibility of

driving the vehicle. Always drive alert and get

plenty of rest before driving. If you experience

fatigue while driving, do not wait for the DDD to

intervene with a warning. Choose a safe and

secure location where you can pull over safely

for a break. Only return to the road when you are

in the right physical and mental condition to

prevent endangering yourself and others.

6

158

SAFETY



If the driving style indicates that the driver is

unable to follow the road trajectory and respect the

horizontal lane markings while within the operating

speed range of the system, a pop up will display on

the instrument cluster display to suggest that the

driver should stop for a break. An audible signal

will also sound.
If the driver accepts the suggestion provided by the

system by pushing the “OK” button on the left side

of the steering wheel, the message will disappear

from the display.
If the driver does not acknowledge the warning, it will

be displayed for 60 seconds and then disappear.

NOTE:

In the event of a DDD system failure, a dedicated

message will appear in the instrument cluster

display.

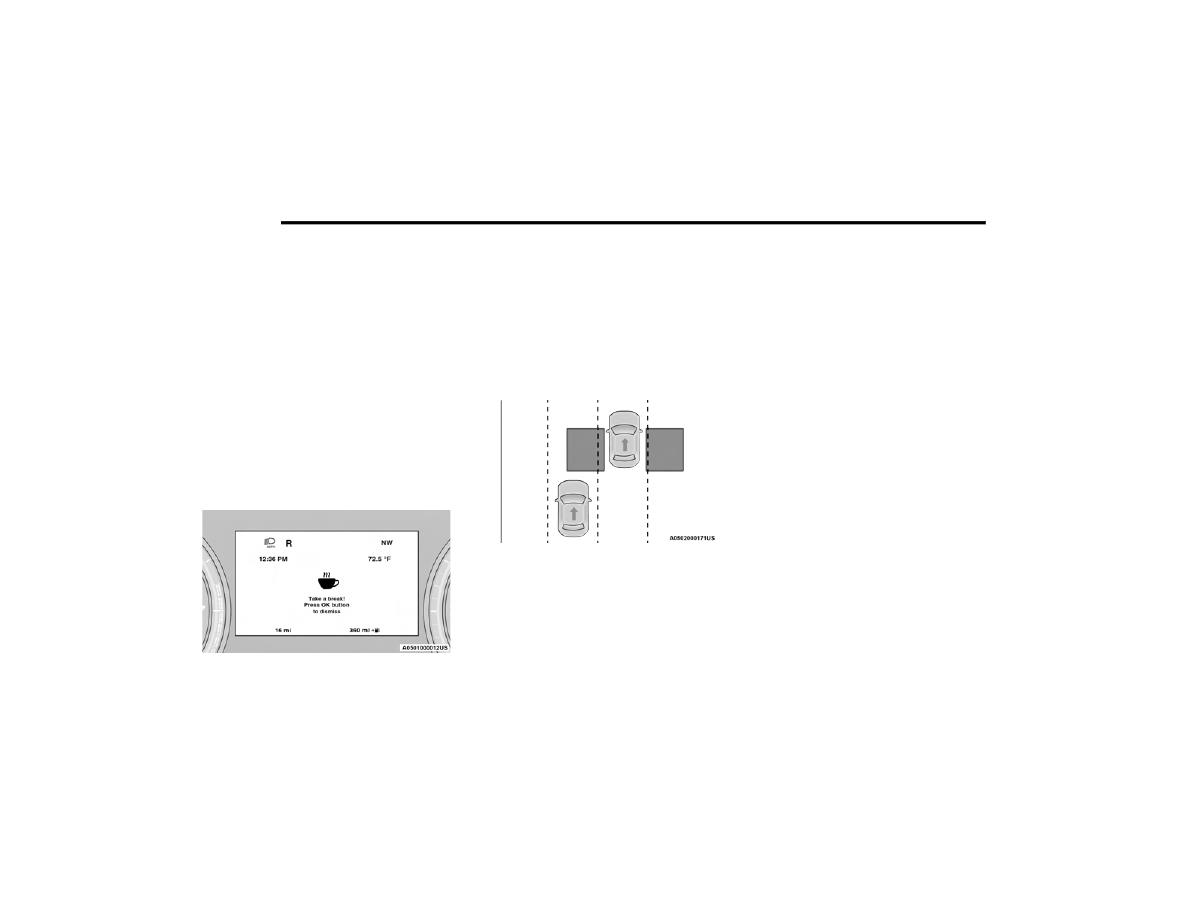

DDD Warning Message

AUXILIARY DRIVING SYSTEMS

B

LIND

 S

POT

 M

ONITORING

 (BSM) —

I

F

 E

QUIPPED



The BSM system uses two radar sensors, located

inside the taillights, to detect highway licensable

vehicles (automobiles, trucks, motorcycles, etc.)

that enter the blind spot zones from the rear/front/

side of the vehicle.

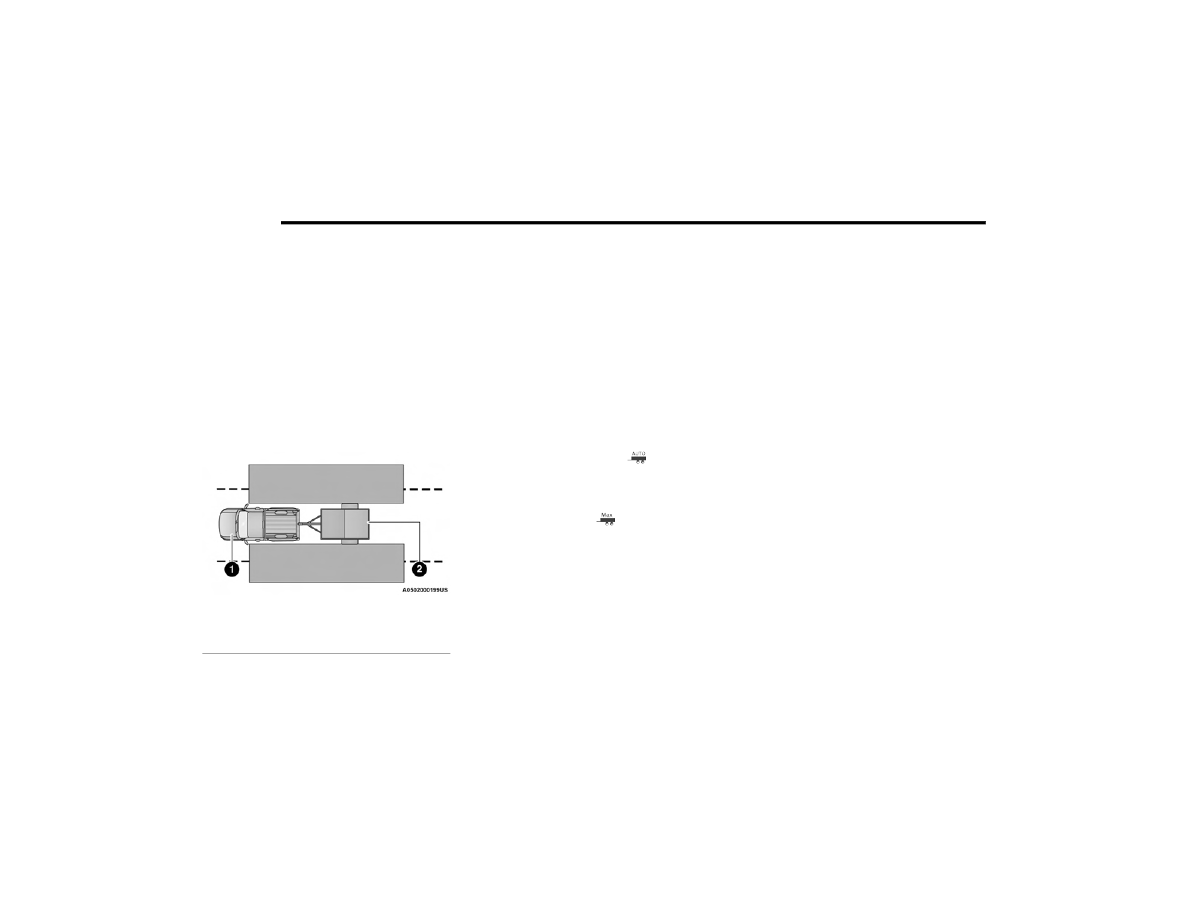

Rear Detection Zones

When the vehicle is started, the BSM Warning Light will

momentarily illuminate in both outside rearview mirrors

to let the driver know that the system is operational.

The BSM system sensors operate when the vehicle is in

any forward gear and enters standby mode when the

vehicle is in PARK.

The BSM detection zone covers approximately one lane

width on both sides of the vehicle 12 ft (3.8 m). The

zone length starts at the outside rearview mirror and

extends approximately 10 ft (3 m) beyond the rear

fascia/bumper of the vehicle. The BSM system

monitors the detection zones on both sides of the

vehicle when the vehicle speed reaches approximately

6 mph (10 km/h) or higher and will alert the driver of

vehicles in these areas.

NOTE:



The BSM system DOES NOT alert the driver

about rapidly approaching vehicles that are

outside the detection zones.



The Blind Spot Monitoring (BSM) system may

experience dropouts (blinking on and off) of the

side mirror warning indicator lamps when a

motorcycle or any small object remains at the

side of the vehicle for extended periods of time

(more than a couple of seconds).

SAFETY

159

The vehicle’s taillights, where the radar sensors

are located, must remain free of snow, ice, and

dirt/road contamination so that the BSM system

can function properly. Do not block the taillights

with foreign objects (bumper stickers, bicycle

racks, etc.).

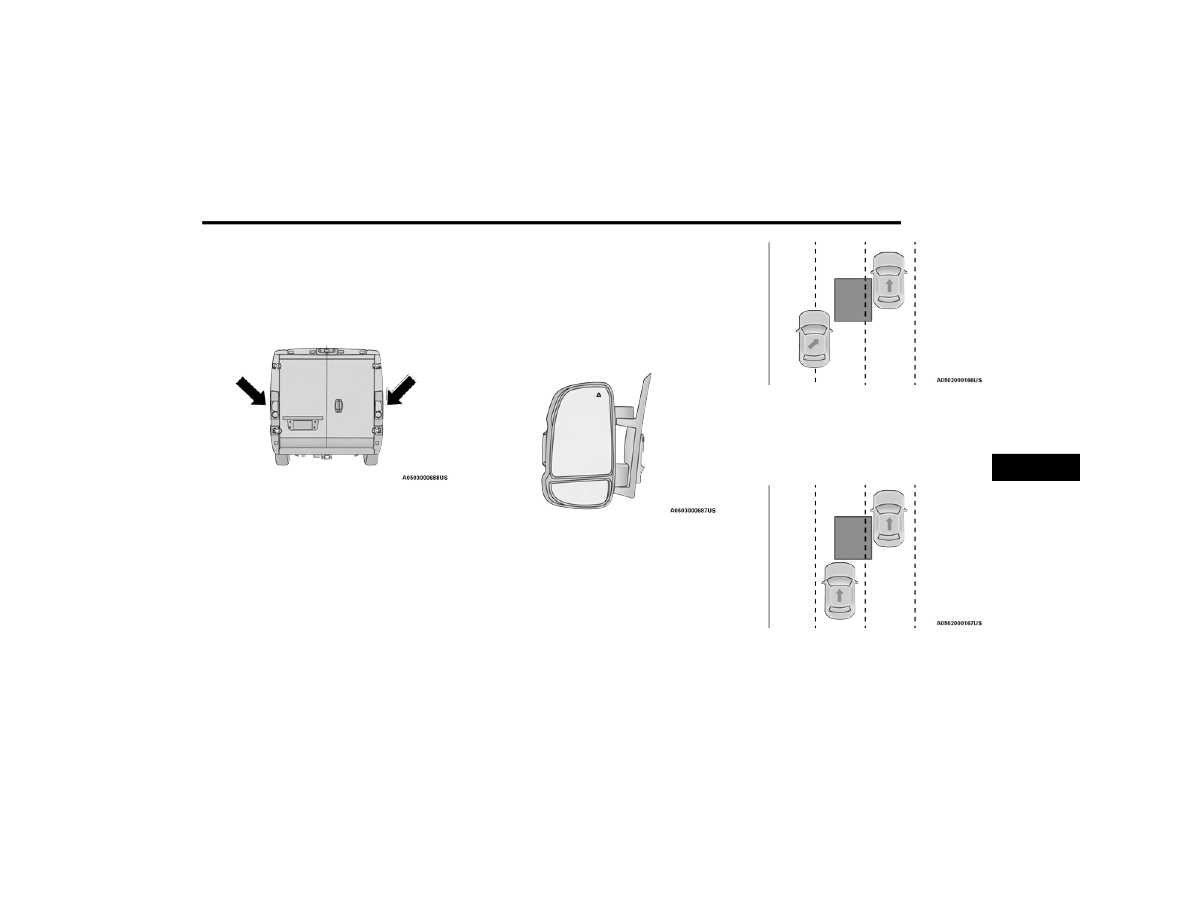

Radar Sensor Locations

If the system detects degraded performance due

to contamination or foreign objects, a message will

warn you of a blocked sensor and the warning

indicators in the side view mirrors will be on.

The warning indicators will remain illuminated until

blockage clearing conditions are met. First clear

the taillights around the sensors of the blockage.

After removing the blockage, the following

procedure can be used to reset the system, cycle

the ignition from ON to OFF and then back ON.

If the blockage message is still present after

cycling the ignition and driving in traffic, check

again for a blockage.
The BSM system notifies the driver of objects in the

detection zones by illuminating the BSM Warning

Light located in the outside mirrors in addition to

sounding an audible (chime) alert and reducing the

radio volume

Ú

page 161.

Warning Light Location

The BSM system monitors the detection zone from

three different entry points (side, rear, front) while

driving to see if an alert is necessary. The BSM

system will issue an alert during these types of

zone entries.
Entering From The Side
Vehicles that move into your adjacent lanes from

either side of the vehicle.

Side Monitoring

Entering From The Rear
Vehicles that come up from behind your vehicle on

either side and enter the rear detection zone with

a relative speed of less than 30 mph (48 km/h).

Rear Monitoring

6

160

SAFETY



Overtaking Traffic
If you pass another vehicle slowly with a relative

speed less than 15 mph (24 km/h) and the vehicle

remains in the blind spot for approximately

1.5 seconds, the warning light will be illuminated.

If the difference in speed between the two vehicles

is greater than 15 mph (24 km/h), the warning

light will not illuminate.

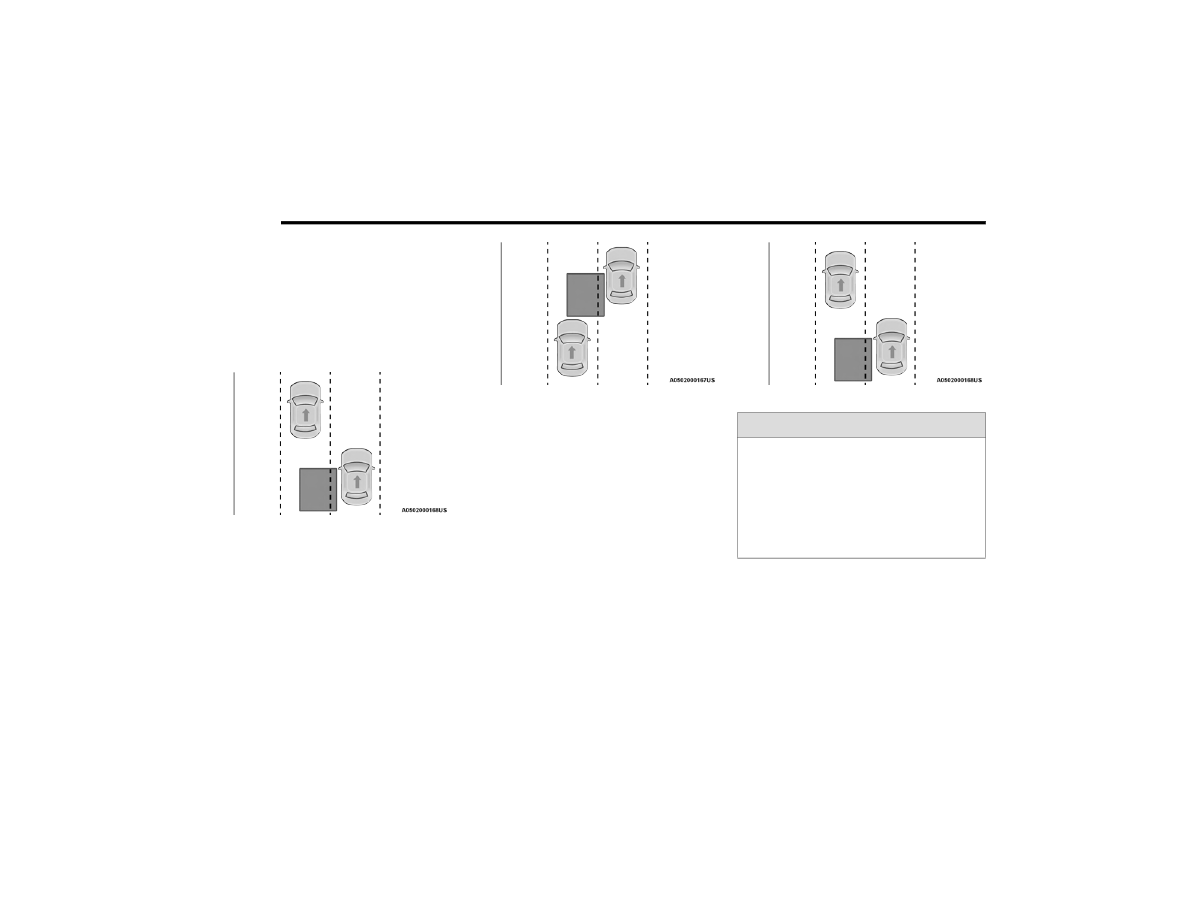

Overtaking/Approaching

Overtaking/Passing

The BSM system is designed not to issue an alert

on stationary objects such as guardrails, posts,

walls, foliage, berms, snow banks, car washes, etc.

However, occasionally the system may alert on

such objects. This is normal operation and your

vehicle does not require service.
The BSM system will not alert you of objects that

are traveling in the opposite direction of the vehicle

in adjacent lanes

Ú

page 280.

Opposing Traffic

WARNING!

The Blind Spot Monitoring system is only an aid to

help detect objects in the blind spot zones. The BSM

system is not designed to detect pedestrians,

bicyclists, or animals. Even if your vehicle is

equipped with the BSM system, always check your

vehicle’s mirrors, glance over your shoulder, and use

your turn signal before changing lanes. Failure to do

so can result in serious injury or death.

SAFETY

161

Rear Cross Path (RCP)

RCP is intended to aid the driver when backing out

of parking spaces where their vision of oncoming

vehicles may be blocked. Proceed slowly and

cautiously out of the parking space until the rear

end of the vehicle is exposed. The RCP system will

then have a clear view of the cross traffic, and if an

oncoming vehicle is detected, alert the driver.

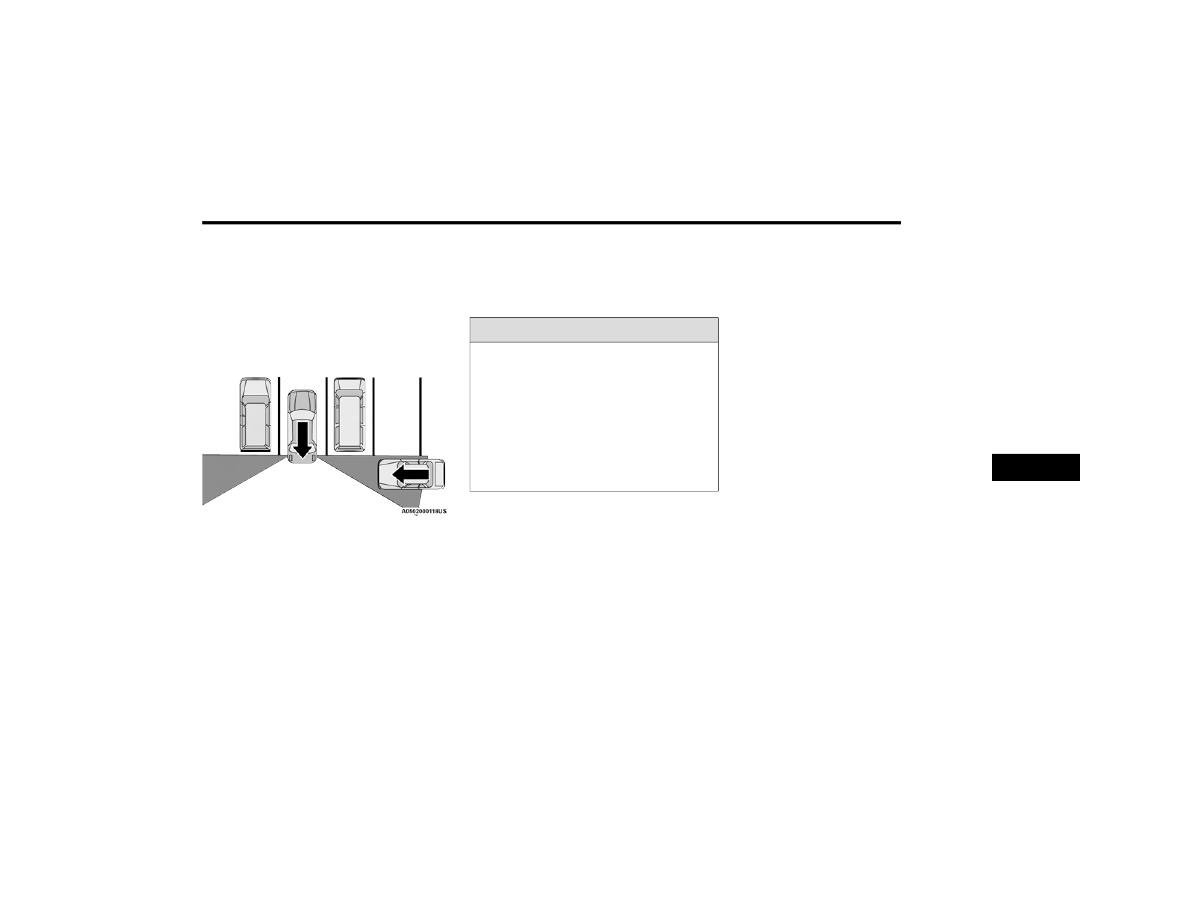

RCP Detection Zones

RCP monitors the rear detection zones on both

sides of the vehicle, for objects that are moving

toward the side of the vehicle with a minimum

speed of approximately 3 mph (5 km/h), to objects

moving a maximum of approximately 20 mph

(32 km/h), such as in parking lot situations.
When RCP is on and the vehicle is in REVERSE (R),

the driver is alerted using both the visual and

audible alarms, including reducing the radio

volume.

NOTE:

In a parking lot situation, oncoming vehicles can be

blocked by vehicles parked on either side. If the

sensors are blocked by other structures or vehicles, the

system will not be able to alert the driver.

Blind Spot Modes

Blind Spot has three selectable modes of operation

that are available in the Uconnect system.
Blind Spot Alert Lights Only
When operating in Blind Spot Alert mode, the BSM

system will provide a visual alert in the appropriate side

view mirror based on a detected object. However, when

the system is operating in Rear Cross Path (RCP) mode,

the system will respond with both visual and audible

alerts when a detected object is present. Whenever an

audible alert is requested, the radio is muted.

Blind Spot Alert Lights/Chime
When operating in Blind Spot Alert Lights/Chime mode,

the BSM system will provide a visual alert in the

appropriate side view mirror based on a detected

object. If the turn signal is then activated, and it

corresponds to an alert present on that side of the

vehicle, an audible chime will also be sounded.

Whenever a turn signal and detected object are present

on the same side at the same time, both the visual and

audible alerts will be issued. In addition to the audible

alert the radio (if on) will also be muted.

NOTE:

Whenever an audible alert is requested by the

BSM system, the radio is also muted.
When the system is in RCP, the system shall respond

with both visual and audible alerts when a detected

object is present. Whenever an audible alert is

requested, the radio is also muted. Turn/hazard signal

status is ignored; the RCP state always requests the

chime.
Blind Spot Alert Off
When the BSM system is turned off there will be no

visual or audible alerts from either the BSM or RCP

systems.

NOTE:

The BSM system will store the current operating

mode when the vehicle is shut off. Each time the

vehicle is started the previously stored mode will

be recalled and used.

WARNING!

Rear Cross Path Detection (RCP) is not a backup

aid system. It is intended to be used to help a

driver detect an oncoming vehicle in a parking

lot situation. Drivers must be careful when

backing up, even when using RCP. Always check

carefully behind your vehicle, look behind you,

and be sure to check for pedestrians, animals,

other vehicles, obstructions, and blind spots

before backing up. Failure to do so can result in

serious injury or death.

6

162

SAFETY



Trailer Merge Assist — If Equipped

Trailer Merge Assist is a function of the Blind Spot

Monitoring (BSM) system that extends the blind

spot zone to work while pulling a trailer.

NOTE:

When Trailer Merge Assist is activated, Rear Cross

Path is disabled.
Trailer Merge Assist consists of three sub

functions:



Automatic Trailer Detection



Trailer Length Detection



Trailer Merge Warning

Blind Spot Zones With Trailer Merge Assist

Automatic Trailer Detection
There are two modes of operation for the detection

of the trailer length:



Automatic Mode

 — When “Auto Mode” is

selected, the system will use the blind spot

sensors to automatically determine the pres

-

ence and length of a trailer. The presence of a

trailer will be detected using the blind spot radar

within 90 seconds of forward movement of the

vehicle. The vehicle must be moving above

6 mph (10 km/h) to activate the feature. Once

the trailer has been detected, the system will

default to the maximum blind spot zone until the

length has been verified. You will see “Auto” in

the instrument panel cluster

.



Maximum Mode

 — When “Max Mode” is

selected, the system will default to the

maximum blind spot zone regardless of what

size trailer is attached

.

NOTE:

Selected setting is stored when the ignition is

placed in the OFF position. To change this setting,

it must be selected through the Uconnect Settings

Ú

page 134.

Trailer Length Detection
Once the trailer presence has been established,

the trailer length will be established (by making a

90 degree turn) and then the trailer length

category (example 10-20 ft (3 m to 6 m)) will be

displayed. This can take up to 30 seconds after

completing the turn.

NOTE:

During the same ignition cycle, if the vehicle is at a

standstill for a minimum of 90 seconds, a new

“trailer detection request” is enabled by the

system once the vehicle resumes motion.
The maximum trailer length supported by the

Trailer Merge Assist feature is 39.5 ft (12 m).

Trailer length is considered the forward most

portion of the trailer hitch to the rearward most

portion of the body, fascia/bumper, or ramp of

the trailer.
The maximum width supported by the Trailer

Merge Assist feature is 8.5 ft (2.59 m). Trailer

width is measured at the widest portion of the

trailer and may include wheels, tires, finders,

or rails.

1 — Vehicle
2 — Trailer

SAFETY

163

NOTE:

The ability to detect a trailer may be degraded in

crowded or busy environments. Busy parking lots,

narrow areas surrounded with trees, or any other

crowded area may prevent the radar sensors from

being able to adequately detect the trailer. The

system will try to detect a trailer at every ignition

cycle or 90 seconds of standstill.

Trailer Length Detection

Trailer length will be identified and placed into one

of the following categories:



Trailer length up to 10 ft (3 m) — Blind spot zone

will be adjusted to 10 ft (3 m)



.



Trailer length between 10 ft to 20 ft

(3 m to 6 m) — Blind spot zone will be adjusted

to 20 ft (6 m)



.



Trailer length between 20 ft to 30 ft

(6 m to 9 m) — Blind spot zone will be adjusted

to 30 ft (9 m)



.



Trailer length between 30 ft and 39.5 ft

(9 m to 12 m) — Blind spot zone will be adjusted

to Max distance

.

NOTE:

Trailer length is determined within +/- 3 ft (1 m) of

actual length. Trailers that are the same size as the

category limit, 10/20/30 ft (3/6/9 m), could be

subject to being placed in the category above or

below the correct one.
Trailer Merge Warning
Trailer Merge Warning is the extension of the blind

spot function to cover the length of the trailer, plus

a safety margin, to warn the driver when there is a

vehicle in the adjacent lane. The driver is alerted by

the illumination of the BSM Warning Light located

in the outside mirror on the side the other vehicle

is detected on. In addition, an audible (chime) alert

will be heard and radio volume will be reduced

Ú

page 161.

NOTE:



The Trailer Merge Alert system DOES NOT alert

the driver about rapidly approaching vehicles

that are outside the detection zones.



The Blind Spot Monitoring (BSM) system may

experience drop outs (blinking on and off) of the

side mirror warning indicator lamps when a

motorcycle or any small object remains at the

side of the vehicle for extended periods of time

(more than a couple of seconds).



Crowded areas such as parking lots, neighbor

-

hoods, etc. may lead to an increased amount of

false alerts. This is normal operation.

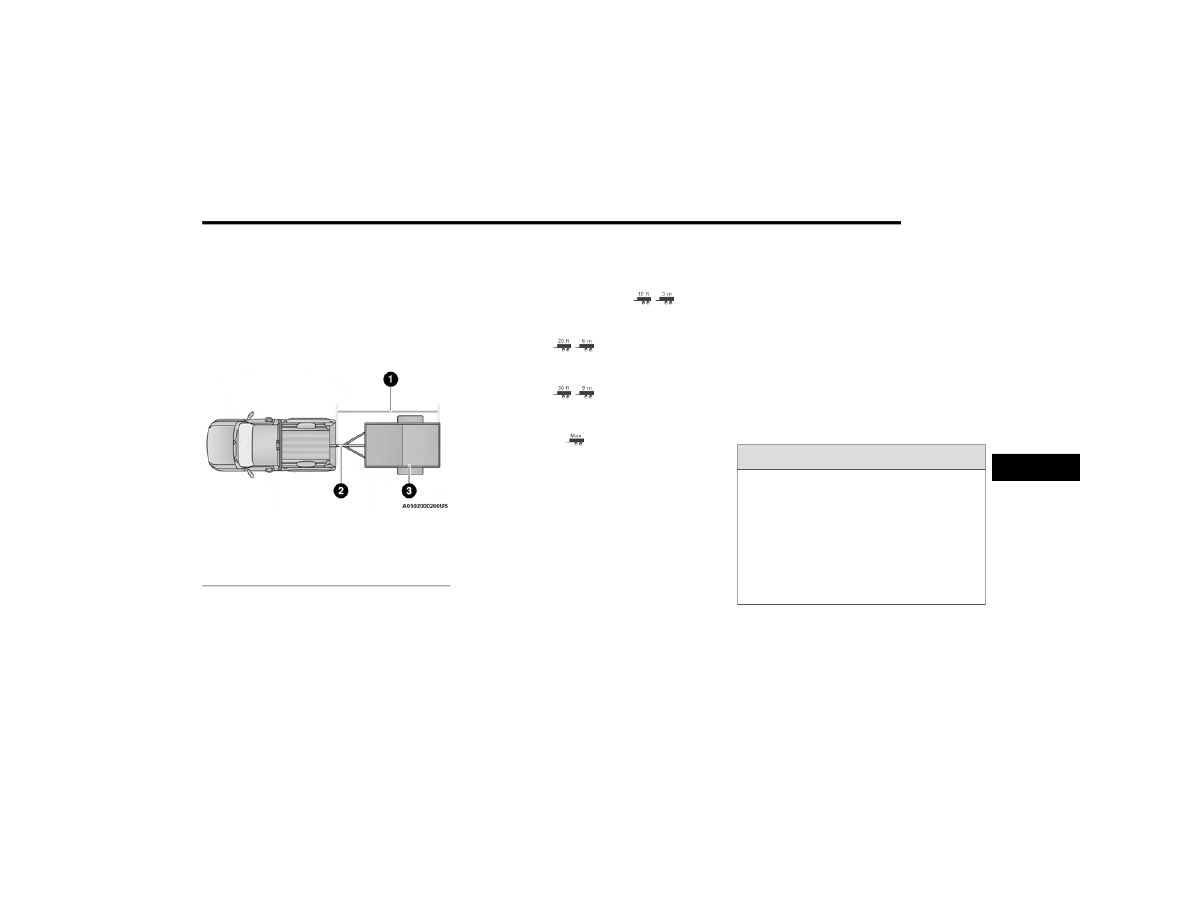

1 — Trailer Length
2 — Trailer Hitch
3 — Trailer Width

WARNING!

The Blind Spot Monitoring system is only an aid

to help detect objects in the blind spot zones.

The BSM system is not designed to detect

pedestrians, bicyclists, or animals. Even if your

vehicle is equipped with the BSM system, always

check your vehicle’s mirrors, glance over your

shoulder, and use your turn signal before

changing lanes. Failure to do so can result in

serious injury or death.

6

164

SAFETY



F

ORWARD

 C

OLLISION

 W

ARNING

 (FCW)

W

ITH

 M

ITIGATION

 — I

F

 E

QUIPPED

The FCW with Mitigation system provides the driver

with audible warnings, visual warnings (within the

instrument cluster display), and may apply a brake

jerk to warn the driver when it detects a potential

frontal collision. The warnings and limited braking

are intended to provide the driver with enough time

to react, avoid or mitigate the potential collision.

NOTE:

FCW monitors the information from the forward

looking camera as well as the Electronic Brake

Controller (EBC), to calculate the probability of a

forward collision. When the system determines

that a forward collision is probable, the driver will

be provided with audible and visual warnings as

well as a possible brake jerk warning.
If the driver does not take action based upon these

progressive warnings, then the system will provide

a limited level of active braking to help slow the

vehicle and mitigate the potential forward collision.

If the driver reacts to the warnings by braking and

the system determines that the driver intends to

avoid the collision by braking but has not applied

sufficient brake force, the system will compensate

and provide additional brake force as required.
If a FCW with Mitigation event begins at a speed below

26 mph (42 km/h), the system may provide the

maximum braking possible to mitigate the potential

forward collision. Vehicles With Automatic Trans

-

mission: After the end of the intervention of automatic

braking, the transmission may remain in last gear

stored — therefore the vehicle could lurch forward, once

the brakes release a few seconds later. If the Forward

Collision Warning with Mitigation event stops the

vehicle completely, the system will hold the vehicle at

standstill for two seconds and then release the brakes.

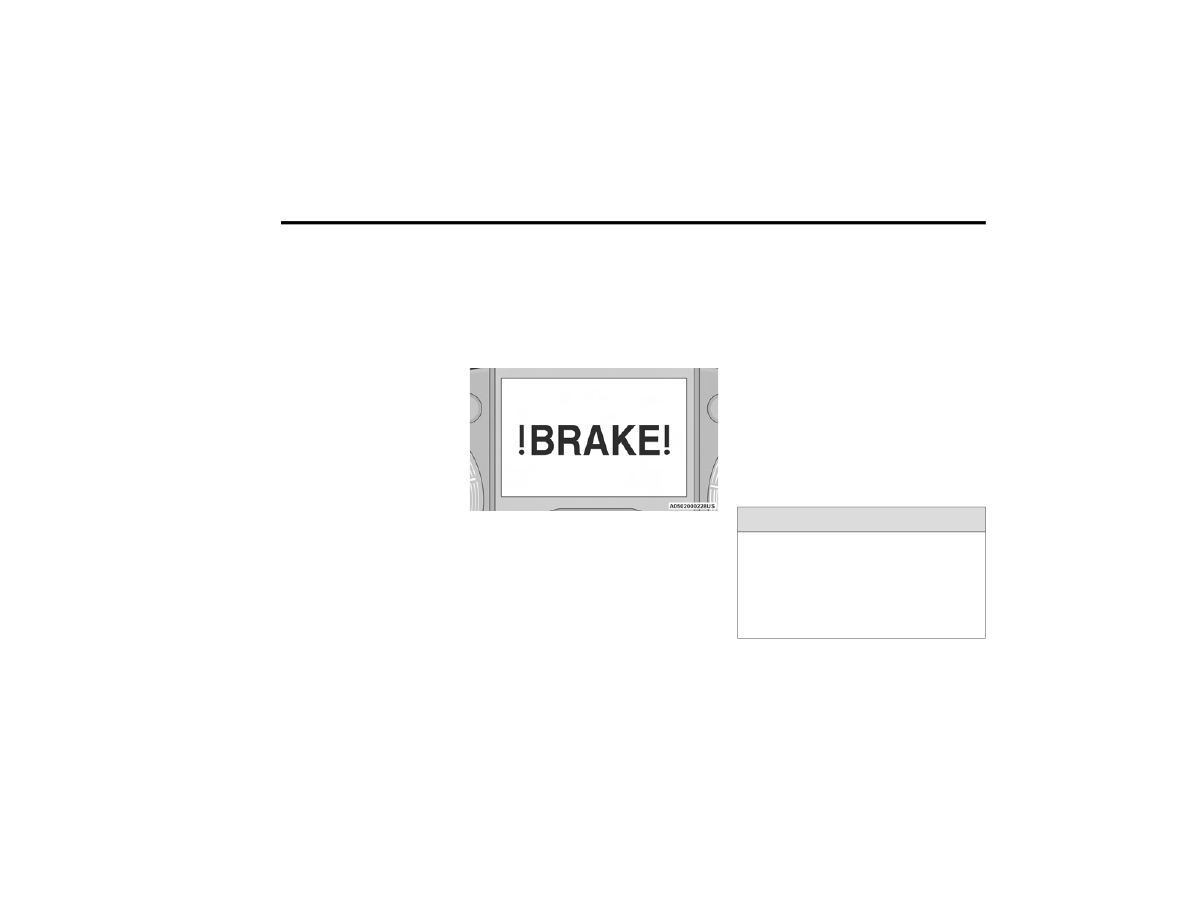

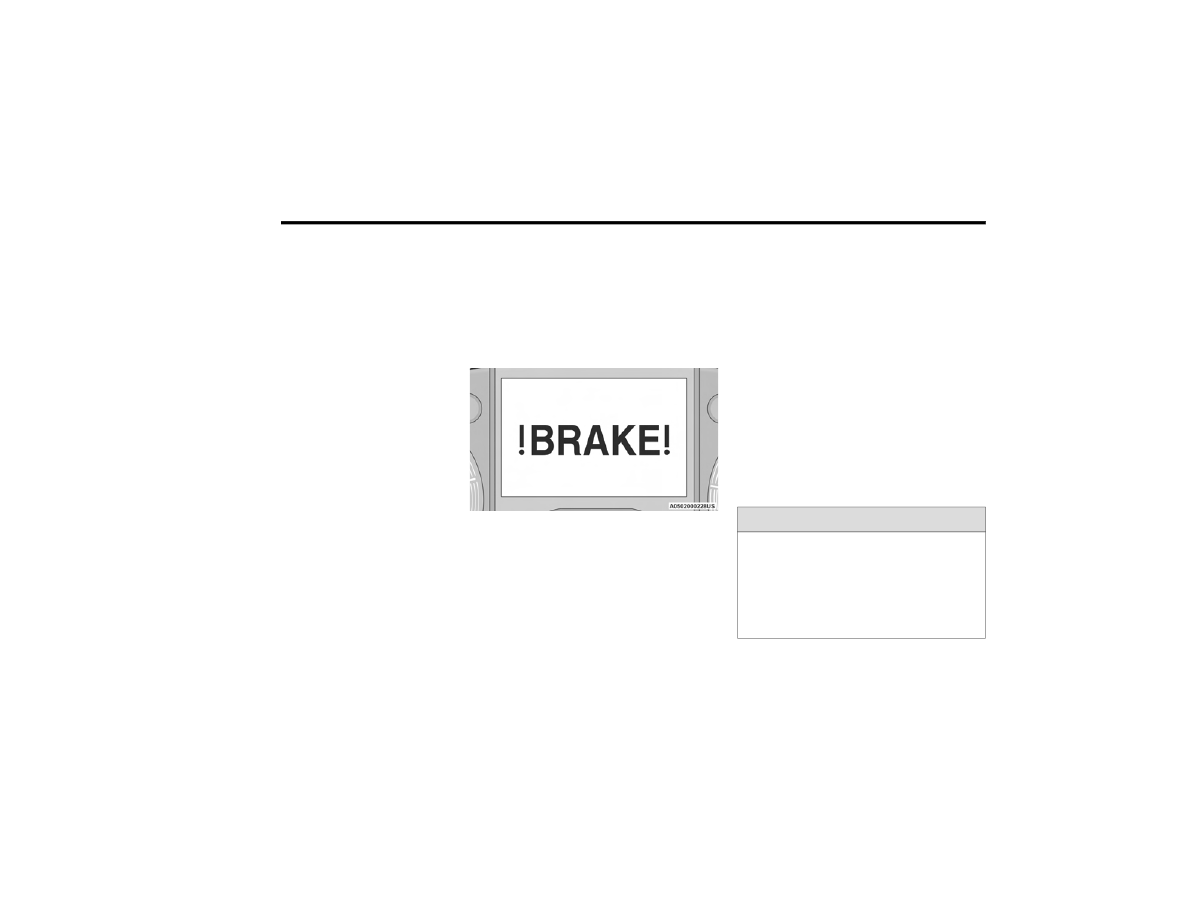

FCW Message

When the system determines a collision with the

vehicle in front of you is no longer probable, the

warning message will be deactivated.

NOTE:



The minimum speed for FCW activation is

3 mph (5 km/h).



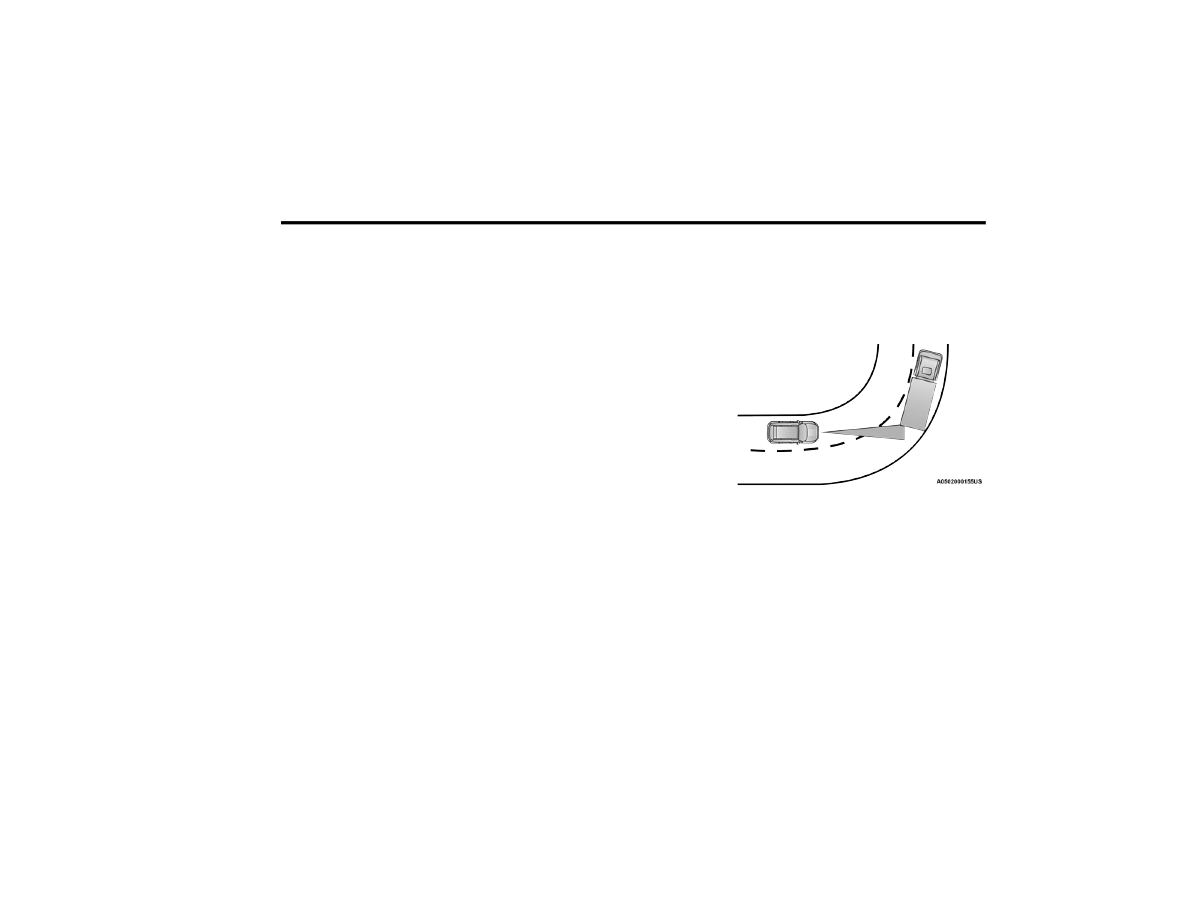

The FCW alerts may be triggered on objects

other than vehicles such as guardrails or sign

posts based on the course prediction. This is

expected and is a part of normal FCW activation

and functionality.



It is unsafe to test the FCW system. To prevent

such misuse of the system the Active Braking

portion of FCW will be deactivated for the first

20 seconds from braking actuation.



The FCW system is intended for on-road use

only. If the vehicle is taken off-road, the FCW

system should be deactivated to prevent unnec

-

essary warnings to the surroundings.



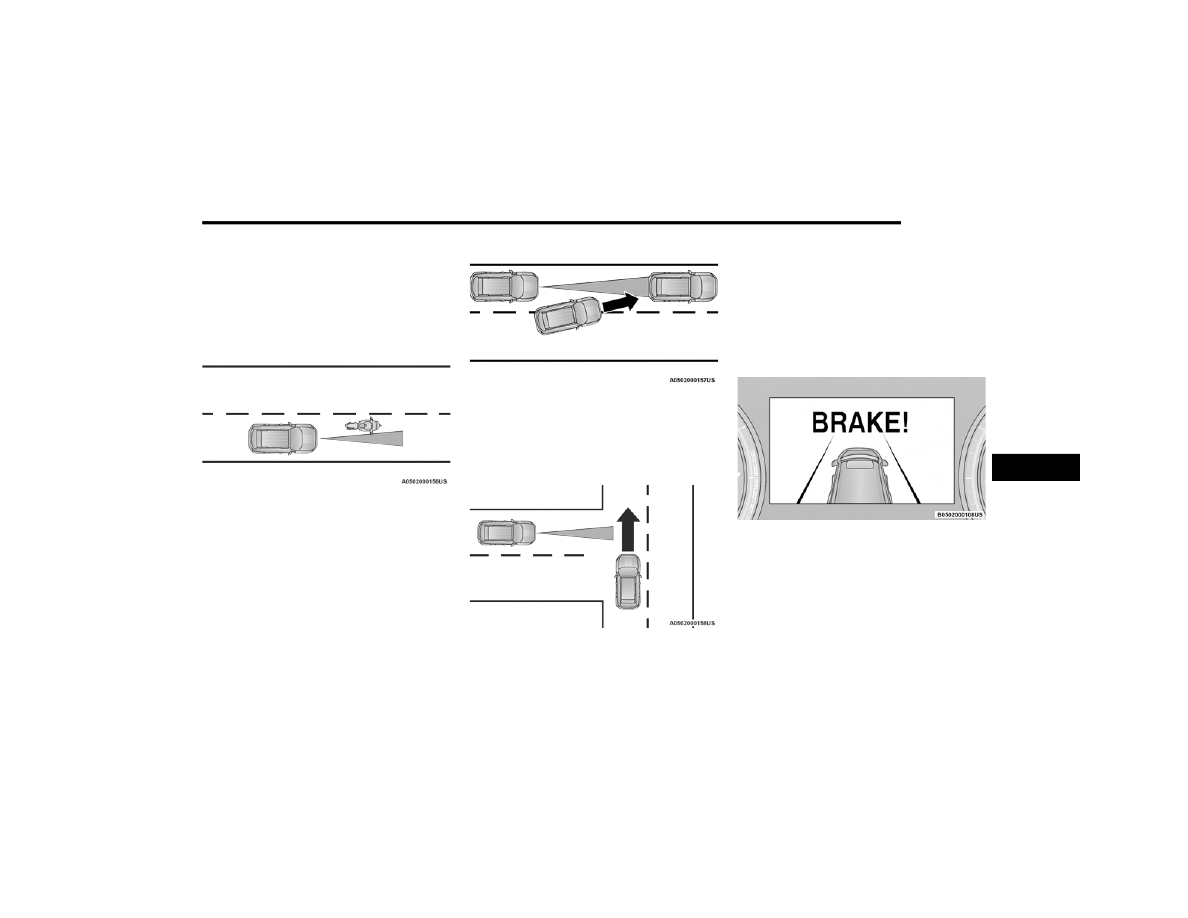

FCW may not react to irrelevant objects such as

overhead objects, ground reflections, objects

not in the path of the vehicle, stationary objects

that are far away, oncoming traffic, or leading

vehicles with the same or higher rate of speed.



FCW will be disabled with the unavailable

screens

Ú

page 280.

WARNING!

Forward Collision Warning (FCW) is not intended

to avoid a collision on its own, nor can FCW

detect every type of potential collision. The driver

has the responsibility to avoid a collision by

controlling the vehicle via braking and steering.

Failure to follow this warning could lead to

serious injury or death.

SAFETY

165

Turning FCW On Or Off

The FCW button is located in the Uconnect display

in the control settings

Ú

page 134.



To turn the FCW system on, press the forward

collision button once.



To turn the FCW system off, press the forward

collision button once.

NOTE:



Changing the FCW status to “Off” deactivates

the system, so no warning or active braking will

be available in case of a possible collision.



Changing the FCW status to “Only Warning”

prevents the system from providing limited

active braking, or additional brake support if the

driver is not braking adequately in the event of

a potential frontal collision, but maintains the

audible and visual warnings.



When FCW status is set to “Warning and

Braking”, this allows the system to warn the

driver of a possible collision with the vehicle

in front using audible/visual warnings and it

applies autonomous braking.



The FCW system state is kept in memory from

one ignition position to the next. If the system is

turned off, it will maintain its status in the next

key cycle.

FCW Braking Status And Sensitivity

The FCW Sensitivity and Active Braking status are

programmable through the Uconnect system

Ú

page 134.



Far



When the sensitivity of FCW is set to the

“Far” setting and the system status is

“Only Warning”, this allows the system to

warn the driver of a possible more distant

collision with the vehicle in front using

audible/visual warnings.



More cautious drivers that do not mind

frequent warnings may prefer this setting.

NOTE:

The “Far” setting may result in a greater number of

FCW possible collision warnings experienced.



Medium



When the sensitivity of FCW is set to the

“Medium” setting and the system status is

“Only Warning”, this allows the system to

warn the driver of a possible collision with

the vehicle in front using audible/visual

warnings.



Near



When the sensitivity of FCW is set to the

“Near” setting and the system status is

“Only Warning”, this allows the system to

warn the driver of a possible closer collision

with the vehicle in front using audible/

visual warnings.



This setting provides less reaction time than the

“Far” and “Medium” settings, which allows for a

more dynamic driving experience.



More dynamic or aggressive drivers that

want to avoid frequent warnings may prefer

this setting.

NOTE:

The “Near” setting may result in a lesser number of

FCW possible collision warnings experienced.

FCW Limited Warning

If the instrument cluster displays “FCW Limited

Functionality Clean Front Windshield” momentarily,

there may be a condition that limits FCW functionality.

Although the vehicle is still drivable under normal

conditions, the active braking may not be fully

available. Once the condition that limited the system

performance is no longer present, the system will

return to its full performance state. If the problem

persists, see an authorized dealer.
If the front camera is blocked due to external

environmental conditions (i.e. heavy rain, snow,

fog), the system will be deactivated and a warning

message will display in the instrument cluster.

6

166

SAFETY



Service FCW Warning

If the system turns off, and the instrument cluster

displays: “FCW Unavailable Service Required”,

this indicates there is an internal system fault.

Although the vehicle is still drivable under normal

conditions, have the system checked by an

authorized dealer.
The “FCW Temporarily Unavailable” message can

sometimes be displayed while driving in highly

reflective areas (i.e. tunnels with reflective tiles, or

ice and snow). The system will recover after the

vehicle has left these areas. Under rare conditions,

when the camera is not tracking any vehicles or

objects in its path, this warning may temporarily

occur. If weather conditions are not a factor, the

driver should examine the fascia/bumper where

the camera is located. It may require cleaning or

removal of an obstruction from the fascia/bumper

cover.
The FCW Warning Light will appear on the

instrument cluster to indicate the front camera

is obstructed by sun or other visibility reducing

weather.

NOTE:



If the “FCW Temporarily Unavailable” message

occurs frequently (e.g. more than once on every

trip) without any snow, rain, mud, or other

obstruction, have the camera realigned at an

authorized dealer.



Installing a snow plow or front-end protector is

not recommended. Doing so may block the

camera and inhibit FCW operation.



Use only a soft cloth for cleaning. Do not use

solvents or abrasive pastes.

Precautions While Driving With FCW

In certain driving conditions, such as:



Driving in the vicinity of a curve



Small vehicles and/or not aligned to the lane



Lane changing of other vehicles



Passing of vehicles in an oncoming intersection

The intervention of the system could be

unexpected or delayed. The driver must therefore

always pay particular attention, while maintaining

control of the vehicle to drive in complete safety.

Driving In The Vicinity Of A Curve
Entering or exiting a large curve, the system could

detect the presence of a vehicle that is in front of

the vehicle, but that does not preside in the same

lane. In cases such as this, the system might

respond.

Driving In The Vicinity Of A Curve

SAFETY

167

Small Vehicles And/Or Not Aligned To The Lane
The system is not able to detect the presence of

vehicles that are in front of the vehicle but placed

outside the field of action of the camera and could

therefore not react in the presence of small

vehicles such as bicycles or motorcycles.

Small Vehicles And/Or Not Aligned To The Lane

Lane Changing Of Other Vehicles
Vehicles that suddenly change lanes, while staying

in the traffic lane of their vehicle and inside the

field of action of the camera, may cause the

intervention of the system.

Lane Changing Of Other Vehicles

Passing Of Vehicles In An Oncoming Intersection
The system could temporarily react to a vehicle

that crossed the range of the camera in an

oncoming intersection.

Passing Of Vehicles In An Oncoming Intersection

Pedestrian Emergency Braking (PEB) —

If Equipped

PEB is a subsystem of the Forward Collision

Warning (FCW) system which provides the driver

with audible warnings and visual warnings, in the

instrument cluster display. It may apply limited

automatic braking when it detects a potential

frontal collision with a pedestrian/cyclist.

PEB Message

If a PEB event begins at a speed below 39 mph

(62 km/h), the system may provide maximum braking

to mitigate the potential collision with a pedestrian/

cyclist. If the PEB event stops the vehicle completely,

the system will hold the vehicle at a standstill for

two seconds and then release the brakes. When the

system determines a collision with the pedestrian/

cyclist in front of you is no longer probable, the warning

message will be deactivated.

6

168

SAFETY



The minimum speed for PEB activation is

3 mph (5 km/h).

Turning PEB On Or Off

NOTE:

The default status of PEB is “On.” This allows the

system to warn you of a possible frontal collision

with the pedestrian/cyclist.
PEB is turned on and off using the FCW button in

the Uconnect display in the control settings.

Ú

page 134.

T

IRE

 P

RESSURE

 M

ONITORING



S

YSTEM

 (TPMS)

The Tire Pressure Monitoring System (TPMS) will

warn the driver of a low tire pressure based on the

vehicle recommended cold placard pressure.

The tire pressure will vary with temperature

by about 1 psi (7 kPa) for every 12°F (6.5°C).

This means that when the outside temperature

decreases, the tire pressure will decrease. Tire

pressure should always be set based on cold

inflation tire pressure. This is defined as the tire

pressure after the vehicle has not been driven for

at least three hours, or driven less than 1 mile

(1.6 km) after a three hour period. The cold tire

inflation pressure must not exceed the maximum

inflation pressure molded into the tire sidewall.

The tire pressure will also increase as the vehicle

is driven — this is normal and there should be no

adjustment for this increased pressure.
See

Ú

page 249 on how to properly inflate the

vehicle’s tires.
The TPMS will warn the driver of a low tire pressure

if the tire pressure falls below the low-pressure

warning limit for any reason, including low

temperature effects and natural pressure loss

through the tire.
The TPMS will continue to warn the driver of low

tire pressure as long as the condition exists, and

will not turn off until the tire pressure is at or above

the recommended cold placard pressure. Once the

low tire pressure warning (TPMS Warning Light)

illuminates, you must increase the tire pressure to

the recommended cold placard pressure in order

for the TPMS Warning Light to turn off. The system

will automatically update and the TPMS Warning

Light will turn off once the system receives the

updated tire pressures. The vehicle may need to

be driven for up to 20 minutes above 15 mph

(24 km/h) in order for the TPMS to receive this

information.

NOTE:

When filling warm tires, the tire pressure may need

to be increased up to an additional 4 psi (28 kPa)

above the recommended cold placard pressure in

order to turn the TPMS Warning Light off.
For example, your vehicle may have a recommended

cold (parked for more than three hours) placard

pressure of 30 psi (207 kPa). If the ambient

temperature is 68°F (20°C) and the measured tire

pressure is 27 psi (186 kPa), a temperature drop

to 20°F (-7°C) will decrease the tire pressure to

approximately 23 psi (158 kPa). This tire pressure is

sufficiently low enough to turn on the TPMS Warning

Light. Driving the vehicle may cause the tire pressure to

rise to approximately 27 psi (186 kPa), but the TPMS

Warning Light will still be on. In this situation, the TPMS

Warning Light will turn off only after the tires are

inflated to the vehicle’s recommended cold placard

pressure value.

WARNING!

Pedestrian Emergency Braking (PEB) is not

intended to avoid a collision on its own, nor can

PEB detect every type of potential collision with

a pedestrian. The driver has the responsibility to

avoid a collision by controlling the vehicle via

braking and steering. Failure to follow this

warning could lead to serious injury or death.
