GETTING TO KNOW YOUR VEHICLE

59

Temperature Control

Temperature Control regulates the temperature of

the air forced through the climate system.

The temperature increases as you turn

the temperature control knob clockwise.

The temperature decreases as you turn

the temperature control knob

counterclockwise.

Blower Control

Blower Control regulates the amount of

air forced through the climate control

system. There are seven blower speeds

available. The blower speed increases as

you turn the blower control knob clockwise from

the lowest blower setting. The blower speed

decreases as you turn the blower control knob

counterclockwise.

Mode Control

Turn the mode control knob to adjust

airflow distribution. The airflow

distribution mode can be adjusted so air

comes from the instrument panel

outlets, floor outlets, defrost outlets and demist

outlets.

Panel Mode

Air comes from the outlets in the

instrument panel. Each of these outlets

can be individually adjusted to direct the

flow of air. The air vanes of the center

outlets and outboard outlets can be moved up and

down or side to side to regulate airflow direction.

There is a shut-off wheel located below the air

vanes to shut off or adjust the amount of airflow

from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel outlets

and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets. A slight

amount of air is directed through the

defrost and side window demister

outlets.

Mix Mode

Air is directed through the floor, defrost,

and side window demister outlets. This

setting works best in cold or snowy

conditions that require extra heat to the

windshield. This setting is good for maintaining

comfort while reducing moisture on the

windshield.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the rear

window. Do not use abrasive window cleaners

on the interior surface of the window. Use a

soft cloth and a mild washing solution, wiping

parallel to the heating elements. Labels can

be peeled off after soaking with warm water.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

2

60

GETTING TO KNOW YOUR VEHICLE



A

UTOMATIC

 T

EMPERATURE

 C

ONTROL



(ATC)

Automatic Operation

1. Push the AUTO button on the faceplate, or the

AUTO button on the touchscreen on the

Automatic Temperature Control (ATC) Panel.

2. Next, adjust the temperature you would like

the system to maintain by adjusting the driver

and passenger temperature control buttons.

Once the desired temperature is displayed, the

system will achieve and automatically

maintain that comfort level.

3. When the system is set up for your comfort

level, it is not necessary to change the

settings. You will experience the greatest

efficiency by simply allowing the system to

function automatically.

NOTE:



It is not necessary to move the temperature

settings for cold or hot vehicles. The system

automatically adjusts the temperature, mode,

and blower speed to provide comfort as quickly

as possible.



The temperature can be displayed in U.S. or

Metric units by selecting the U.S./Metric within

Uconnect Settings

Ú

page 191.

To provide you with maximum comfort in the

Automatic mode during cold start-ups, the blower

fan will remain on low until the engine warms up.

The blower will increase in speed and transition

into Auto mode.

Manual Operation Override

This system offers a full complement of manual

override features. The AUTO symbol in the front

ATC display will be turned off when the system is

being used in the manual mode.

C

LIMATE

 V

OICE

 R

ECOGNITION

 —

I

F

 E

QUIPPED

Adjust vehicle temperatures hands-free and keep

everyone comfortable while you keep moving

ahead.
Push the VR button on the steering wheel. After the

beep, say one of the following commands:



“Set driver temperature to 70 degrees”



“Set passenger temperature to 70 degrees”

Did you know: Voice Command for Climate may

only be used to adjust the interior temperature of

your vehicle. Voice Command will not work to

adjust the heated seats or steering wheel if

equipped.

O

PERATING

 T

IPS



NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather

conditions.

Summer Operation

The engine cooling system must be protected with

a high-quality antifreeze coolant to provide proper

corrosion protection and to protect against engine

overheating. OAT coolant (conforming to

MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster

performance, make sure the engine cooling

system is functioning properly and the proper

amount, type, and concentration of coolant is

used. Use of the Air Recirculation mode during

Winter months is not recommended, because it

may cause window fogging.

Vacation/Storage

For information on maintaining the Climate Control

system when the vehicle is being stored for an

extended period of time, see

Ú

page 393.

GETTING TO KNOW YOUR VEHICLE

61

Window Fogging

Vehicle windows tend to fog on the inside in mild,

rainy, and/or humid weather. To clear the

windows, select Defrost or Mix mode and increase

the front blower speed. Do not use the

Recirculation mode without A/C for long periods,

as fogging may occur.

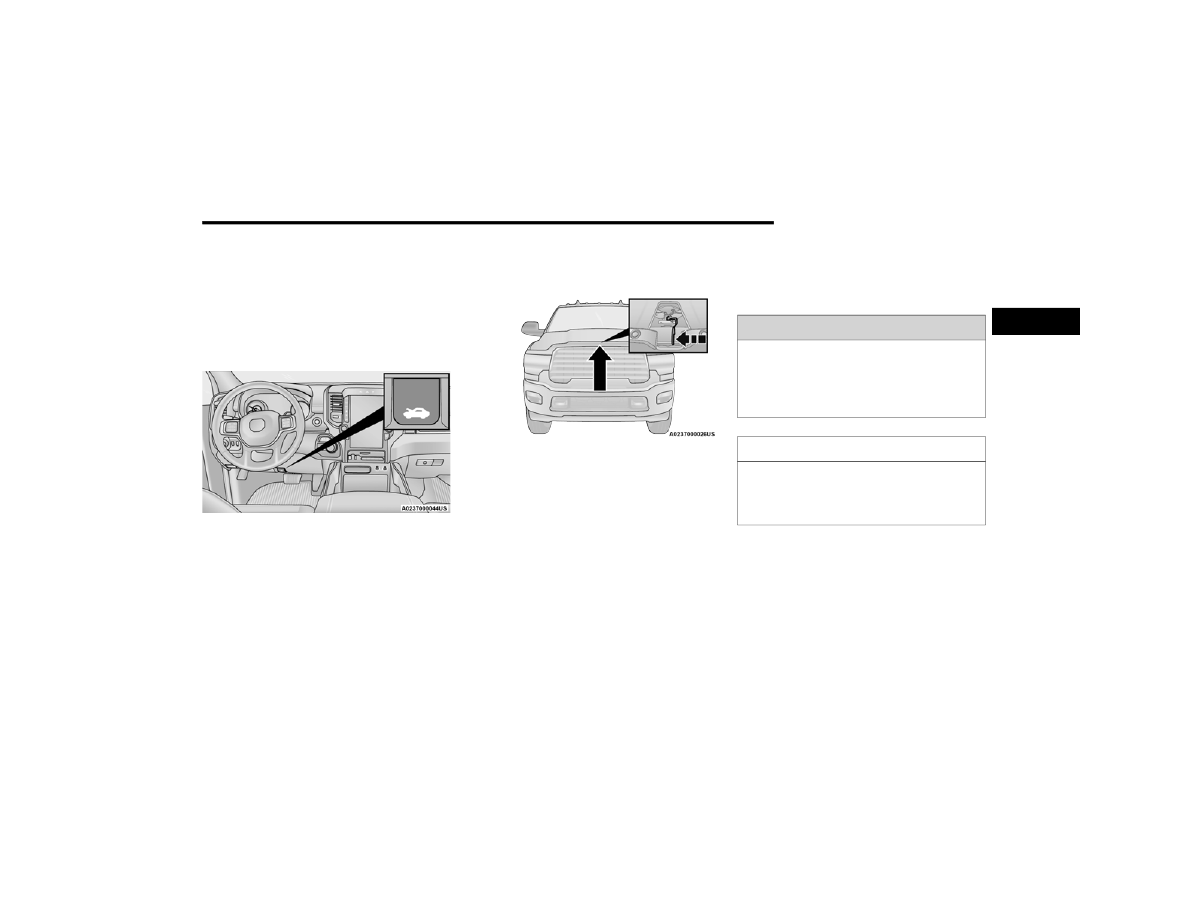

Outside Air Intake

Make sure the air intake, located directly in front of

the windshield, is free of obstructions, such as

leaves. Leaves collected in the air intake may

reduce airflow, and if they enter the plenum, they

could plug the water drains. In Winter months,

make sure the air intake is clear of ice, slush, and

snow.

Cabin Air Filter

The Climate Control system filters out dust and

pollen from the air. Contact an authorized dealer to

service your cabin air filter, and to have it replaced

when needed.

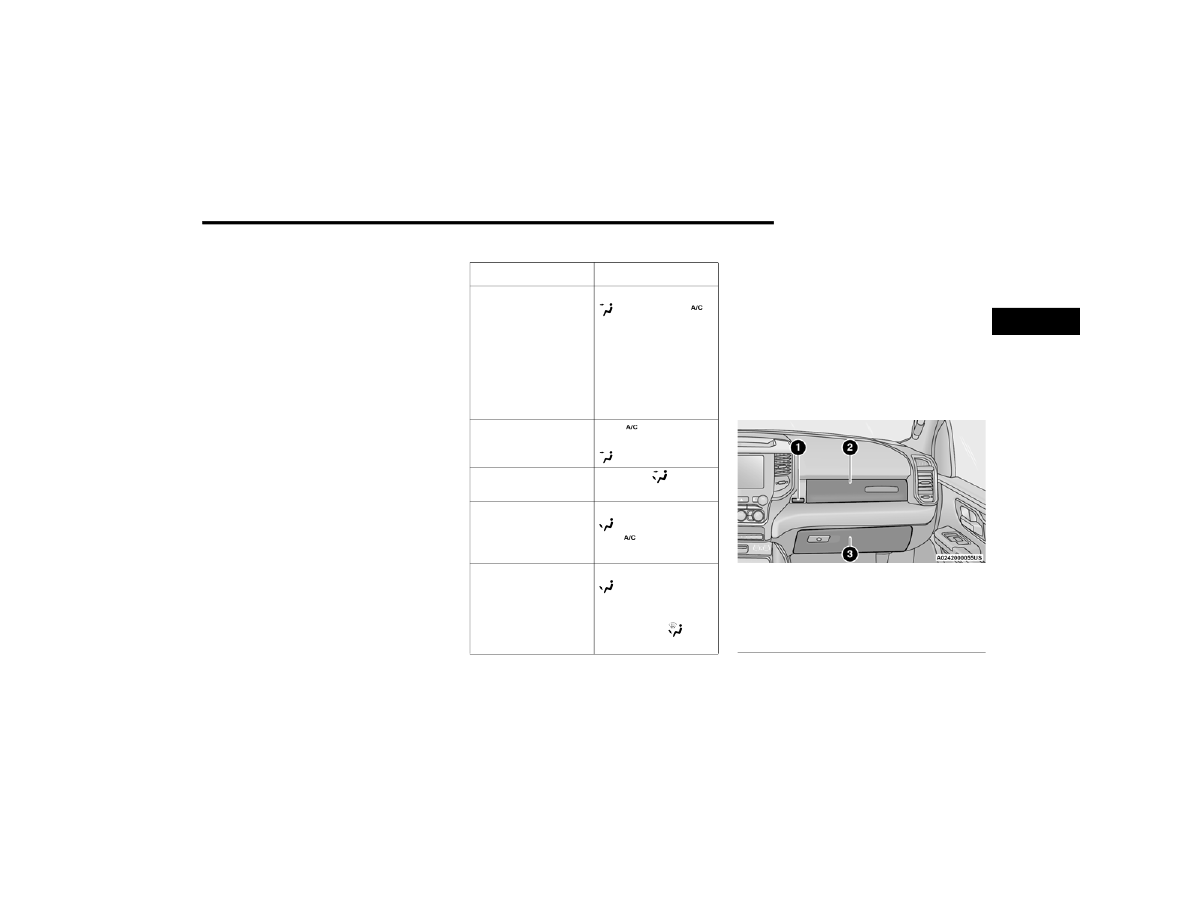

Operating Tips Chart

INTERIOR STORAGE AND EQUIPMENT

S

TORAGE

Glove Compartment

The glove compartment is located on the

passenger side of the instrument panel and

features both an upper and lower storage area.

NOTE:

Not all vehicles are equipped with a door over the

upper storage area.

Glove Compartment

WEATHER

CONTROL SETTINGS

Hot Weather And

Vehicle Interior Is Very

Hot

Set the mode control to

 (Panel Mode),



(A/C) on, and blower

on high. Roll down the

windows for a minute

to flush out the hot air.

Adjust the controls as

needed to achieve

comfort.

Warm Weather

Turn

 (A/C) on and

set the mode control to

 (Panel Mode).

Cool Sunny

Operate in   (Bi-Level

Mode).

Cool & Humid

Conditions

Set the mode control to

 (Floor Mode) and

turn

 (A/C) on to

keep windows clear.

Cold Weather

Set the mode control to

 (Floor Mode). If

windshield fogging

starts to occur, move

the control to

 (Mix

Mode).

1 — Upper Glove Compartment Release Button

(If Equipped)
2 — Upper Glove Compartment
3 — Lower Glove Compartment

2

62

GETTING TO KNOW YOUR VEHICLE



If equipped with a covered upper glove

compartment, push the release button to open.
To open the lower glove compartment, pull the

release handle.

Door Storage

Front Door Storage — If Equipped
Storage areas and bottle holders (driver’s side

only) are located in the door trim panels.
Rear Door Storage — If Equipped
Storage compartments are located in both the

driver and passenger rear door trim panels.

Center Console Storage — If Equipped

The center storage compartment is located

between the driver and passenger seats. The

storage compartment provides an armrest and

contains both an upper and lower storage area.

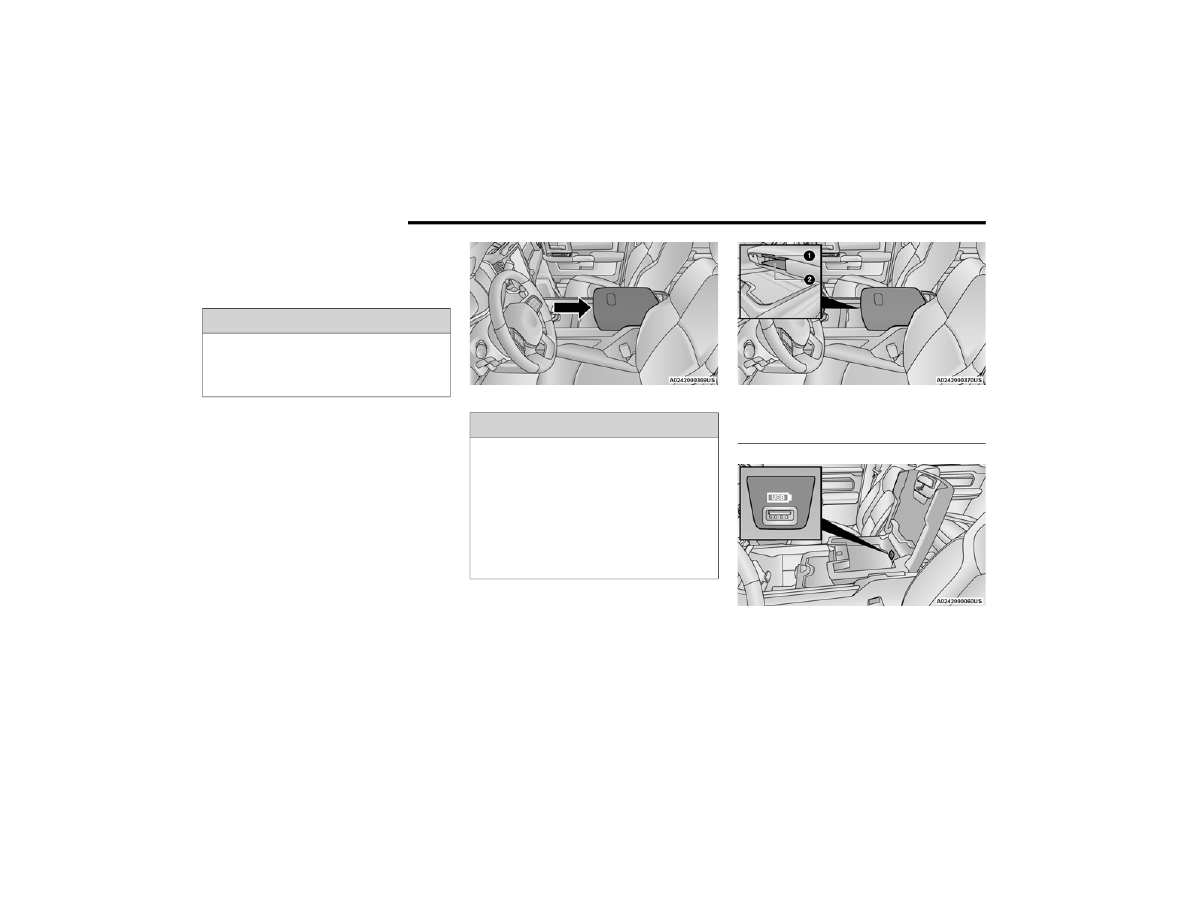

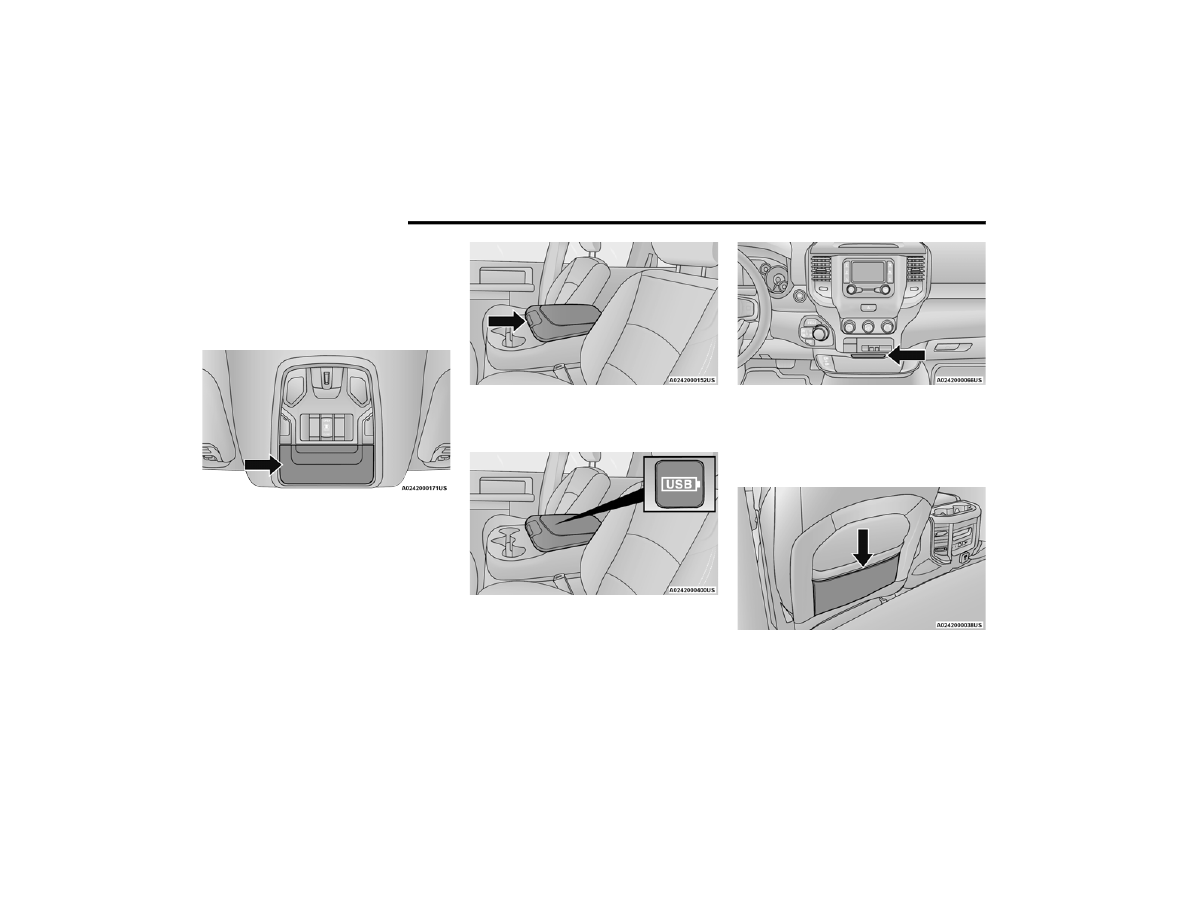

Center Storage Compartment

Pull the upper handle on the front of the armrest to

raise the cover. The upper storage area contains a

USB port that can be used to power small electrical

devices.

Center Storage Compartment

Upper Storage USB Port

WARNING!

Do not operate this vehicle with a glove

compartment in the open position. Driving with

the glove compartment open may result in injury

in a collision.

WARNING!



This armrest is not a seat. Anyone seated on

the armrest could be seriously injured during

vehicle operation, or a collision.



In a collision, the latch may open if the total

weight of the items stored exceeds about

10 lb (4.5 kg). These items could be thrown

about endangering occupants of the vehicle.

Items stored should not exceed a total of 10 lb

(4.5 kg).

1 — Upper Console Handle
2 — Lower Console Handle

GETTING TO KNOW YOUR VEHICLE

63

With the upper lid closed, pull the lower handle to

open the lower storage bin. The lower bin contains

a power inverter. There is also a “fill line” located

along the rear inside wall of the lower bin. Contents

above the “fill line” may interfere with cupholder

placement if equipped with a premium center

console.

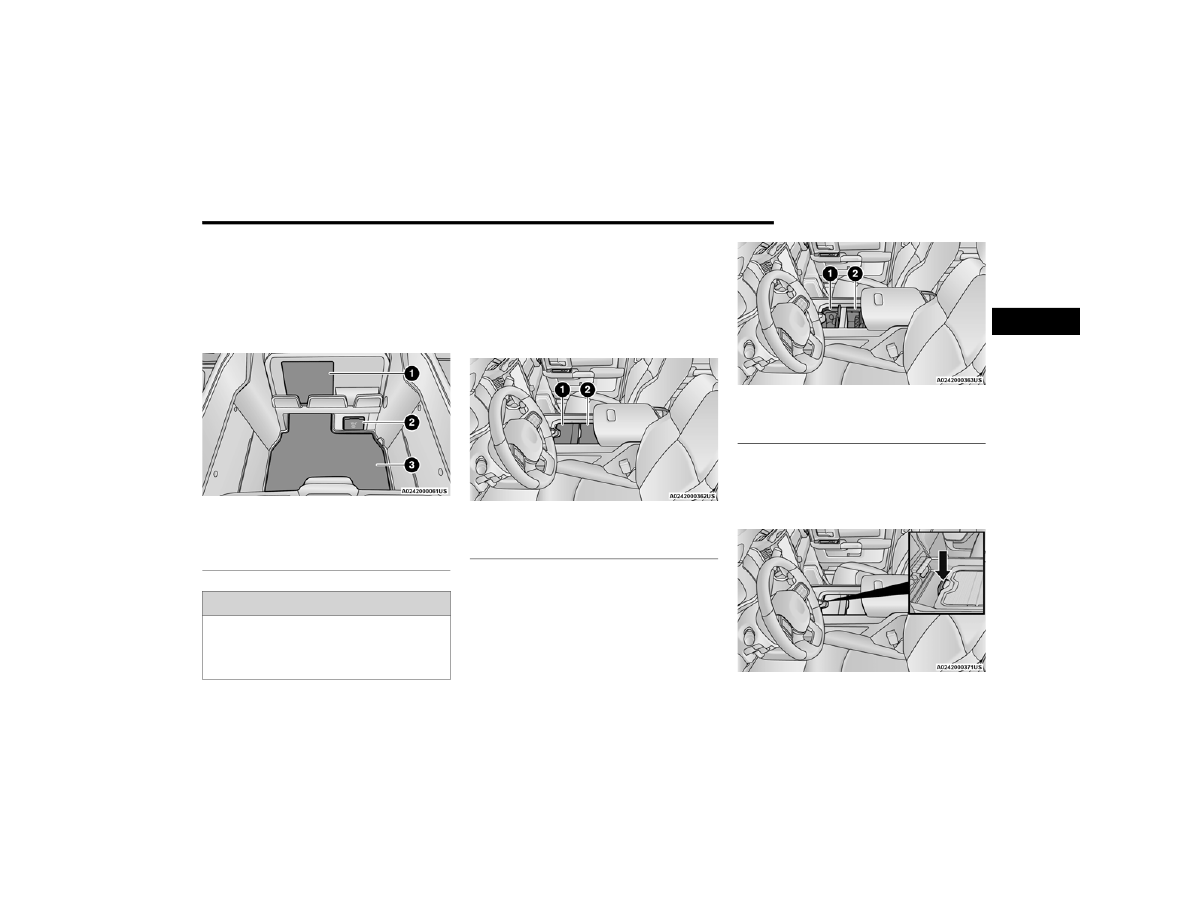

Forward Portion Of Lower Storage Bin

Premium Center Console — If Equipped
The premium center console is equipped with two

front storage bins located in front of the center

storage compartment. These storage bins may be

equipped with tandem doors. Push the front bin to

access the cupholders, or push the rear bin to

access the coin holder/small storage bin.

Center Console Tandem Doors— If Equipped

Tandem Doors Open Position

Push the release button at the front of the

cupholder bin to slide tray rearward to access the

front lower storage bin, or forward to access the

rear lower storage bin.

Push Release Button To Slide Tray

1 — Wireless Charging Pad
2 — Power Inverter
3 — Storage Area

WARNING!

Do not operate this vehicle with a console

compartment lid in the open position. Driving

with the console compartment lid open may

result in injury in a collision.

1 — Push Front Bin Access
2 — Push Rear Bin Access

1 — Front Bin Open
2 — Rear Bin Open

2

64

GETTING TO KNOW YOUR VEHICLE



Overhead Sunglass Storage

At the front of the overhead console, a

compartment is provided for the storage of one

pair of sunglasses.
From the closed position, push the door latch to

open the compartment.

Overhead Sunglass Door

The door will slowly rotate to the full open position.

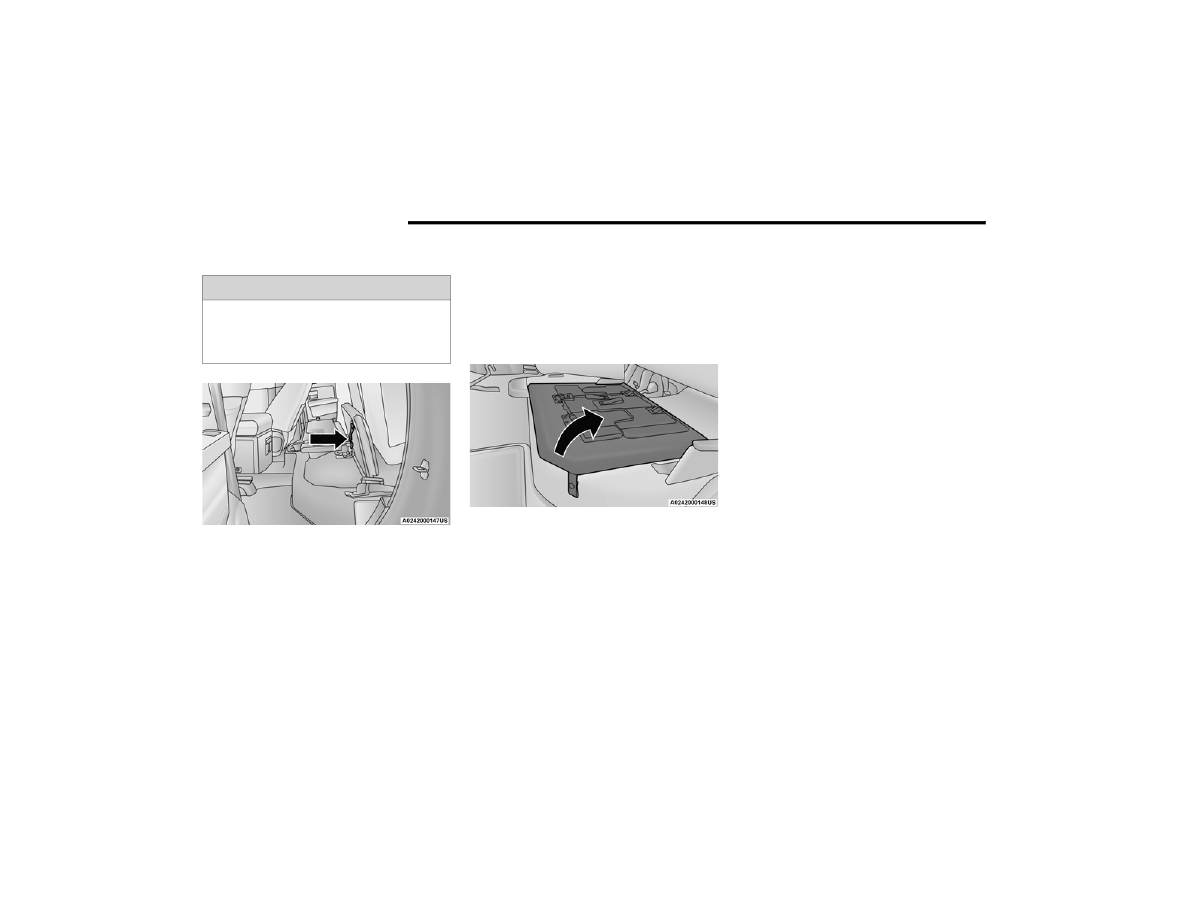

Front Bench Seat Storage — If Equipped

If your vehicle is equipped with a front bench seat,

storage can be found by folding down the center

seatback. A console storage area and cupholders

are available. With the seatback in the upright

position, lifting the seat bottom also reveals a

storage location.

Front Bench Seat Storage Location

The console storage contains a USB port that can

be used to power small electrical devices.

Bench Seat Storage USB Port

If equipped, there is a storage drawer located in

the lower center of the instrument panel. It can be

released by pushing the access button above it.

Pull drawer outward to the fully open position.

Storage Drawer Access Button

Seatback Storage — If Equipped

Located in the back of both the driver and

passenger front seats are pockets that can be

used for storage.

Driver’s Side Seatback Storage

GETTING TO KNOW YOUR VEHICLE

65

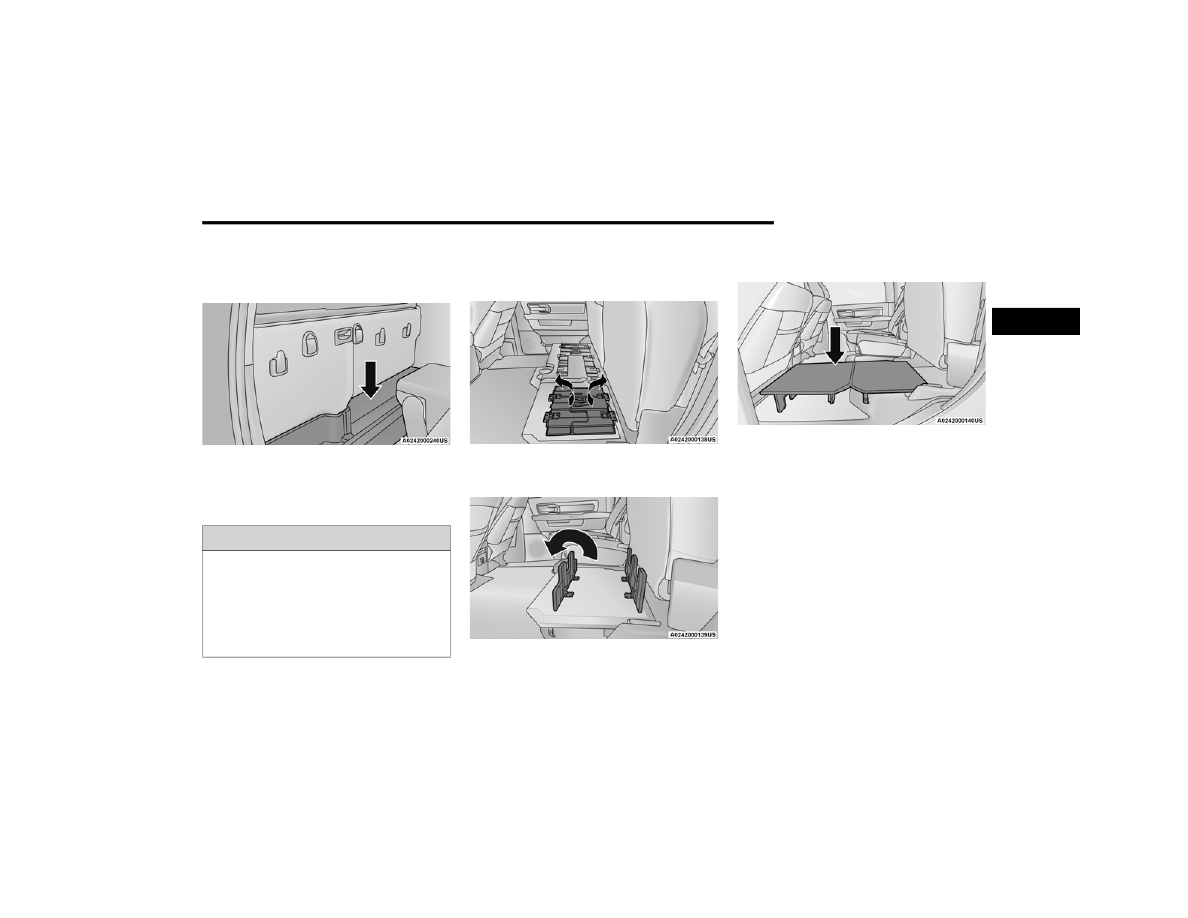

Storage Bin (Regular Cab)

The storage bin is located behind the front seats

and runs the length of the cab.

Storage Bin

Fold Flat Load Floor — If Equipped

Crew Cab models with a 60/40 rear seat may be

equipped with a folding load floor.

Unfolding The Load Floor/Crew Cab
1. Lift the 60/40 seat cushion(s) to the upward

position.

Load Floor Legs In Stowed Position

2. Unfold both the legs using the straps.

Load Floor Legs In Opened Position

3. Lift the front panel until the load floor unfolds

into position.

Load Floor In Open Position

4. Reverse the procedure to store the load floor.

Positioning The Load Floor For Storage Access

Under The Seat
1. Lift the 60/40 seat cushion(s) to the upward

position.

2. Unsnap the securing snap located at either

side of the load floor.

WARNING!

Do not operate the vehicle with loose items

stored on the load floor. While driving or in an

accident you may experience abrupt stopping,

rapid acceleration, or sharp turns. Loose objects

stored on the load floor may move around with

force and strike occupants, resulting in serious

or fatal injury.

2

66

GETTING TO KNOW YOUR VEHICLE



3. Lift the load floor up to access storage under

the load floor.

Load Floor Securing Straps/Crew Cab

4. Reverse the procedure to put the load floor

back in the secured down position before you

operate the vehicle.

Below Rear Seat Storage (Crew Cab)

The Crew Cab models provide additional storage

under the rear seats. Lift the seats to access the

storage compartment.
To open the storage compartments, unsnap the

securing snap located at either side of the load

floor and lift upward on the fold flat lid.

Crew Cab Storage

NOTE:

For more information on storage and the fold flat

floor, refer to “Fold Flat Load Floor” in the previous

section.

USB/AUX C

ONTROL



Located on the center stack, just below the

instrument panel, is the main media hub. There

are four total USB ports: Two Mini-USBs (Type C)

and two Standard USBs (Type A). There is also an

AUX port located in the middle of the USB Ports.
Plugging in a smartphone device to a USB port may

activate Android Auto™ or Apple CarPlay®

features, if equipped. For further information, refer

to “Android Auto™” or “Apple CarPlay®” in the

Owner’s Manual Supplement.

NOTE:

Two devices can be plugged in at the same time,

and both ports will provide charging capabilities.

Only one port can transfer data to the system at a

time. A pop-up will appear and allow you to select

the device transferring data.
For example, if a device is plugged into the Type A

USB port and another device is plugged into the

Type C USB port, a message will appear and allow

you to select which device to use.

WARNING!

Do not drive with the load floor in the up

position. When stopping fast or in an accident,

the load floor could move to the down position

causing serious injury.

GETTING TO KNOW YOUR VEHICLE

67

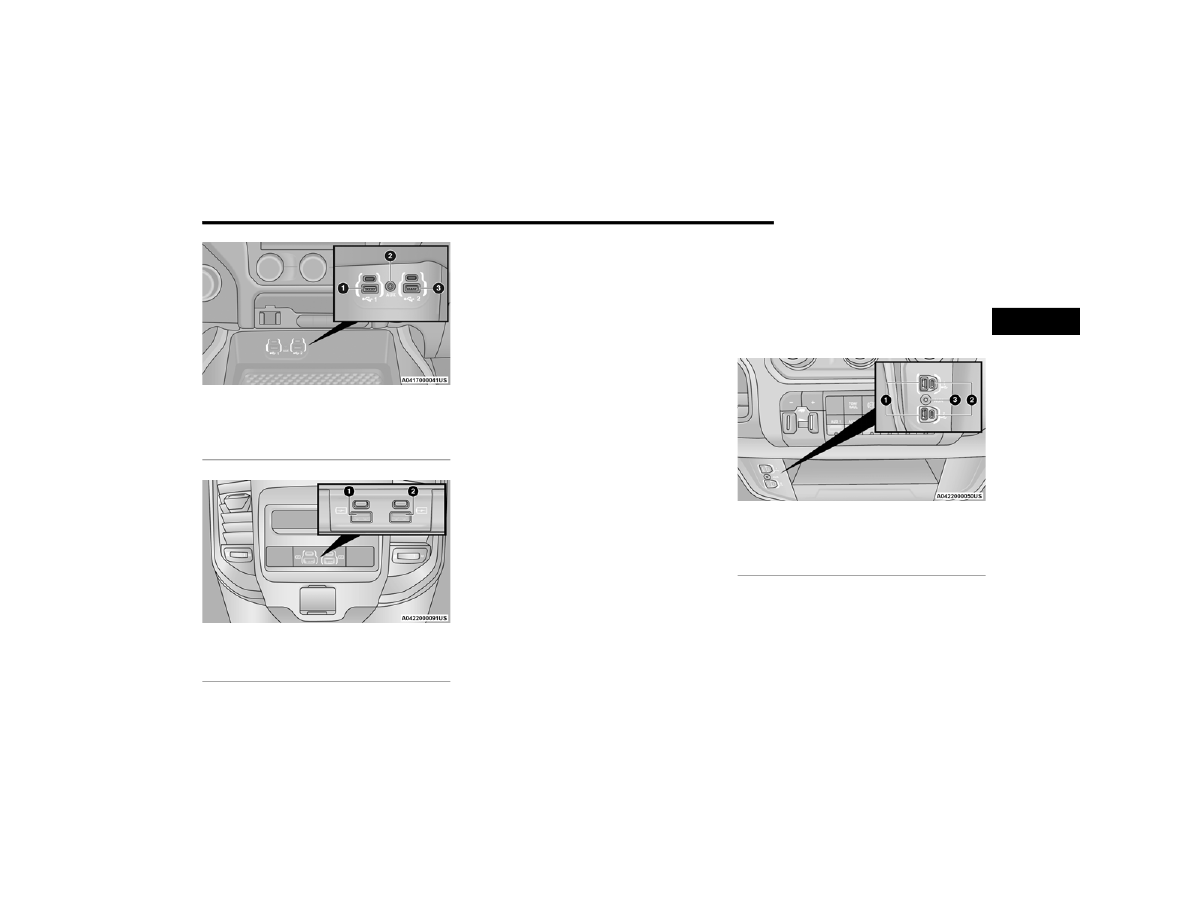

Center Stack USB/AUX Media Hub

Rear USB Ports

Third and fourth USB ports are located behind the

center console, above the power inverter. These

USB ports are charge only.
Applicable to only Uconnect 5/5 NAV With 8.4-inch

Display, and Uconnect 5 NAV With 12-inch Display

radios, different scenarios are listed below when a

non-phone device is plugged into the smaller and

larger USB ports, and when a phone device is

plugged into the smaller and larger USB ports:



“A new device is now connected. Previous

connection was lost”.



“(Phone Name) now connected. Previous

connection was lost”.



“Another device is in use through the same USB

port. Please disconnect the first device to use

the second device”.

NOTE:

Charge unsupported devices with the Charge Only

USB ports. If an unsupported device is plugged into

a Media USB port, a message will display on the

touchscreen that the device is not supported by

the system.
Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.

If equipped, your vehicle may also contain a USB

port located on the top tray of the vehicle’s center

console.
If equipped, two Mini-USB Ports (Type C), two

Standard USB Ports (Type A), and one AUX port

may be located to the left of the center stack, just

below the climate controls.

Center Console USB/AUX Media Hub

Some USB ports support media and charging. You

can use features, such as Apple CarPlay®, Android

Auto™, Pandora®, and others while charging your

phone.

1 — USB Port #1
2 — AUX Port
3 — USB Port #2

1 — Rear Charge Only USB Ports 1
2 — Rear Charge Only USB Ports 2

1 — Standard USB Type A Ports
2 — Mini-USB Type C Ports
3 — AUX Port

2

68

GETTING TO KNOW YOUR VEHICLE



(Continued)

NOTE:

Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.
For further information, refer to the Uconnect

Owner’s Manual Supplement or visit

UconnectPhone.com.

E

LECTRICAL

 P

OWER

 O

UTLETS



The auxiliary 12 Volt (13 Amp) power outlet can

provide power for in-cab accessories designed for

use with the standard “cigarette lighter” style plug.

The 12 Volt power outlets and 5 Volt (2.5 Amp) USB

port (Charge Only) have a cap attached to the

outlet indicating “12V DC”, together with either a

key symbol, battery symbol, or USB symbol.
A key symbol indicates that the ignition must be in

the ON/RUN or ACC positions for the outlet to

provide power. The battery symbol indicates that

the outlet is connected to the battery, and can

provide power at all times.

An auxiliary power outlet can be found in the tray

on top of the center stack. This power outlet works

when the ignition is in the ON/RUN, ACC, or OFF

position.

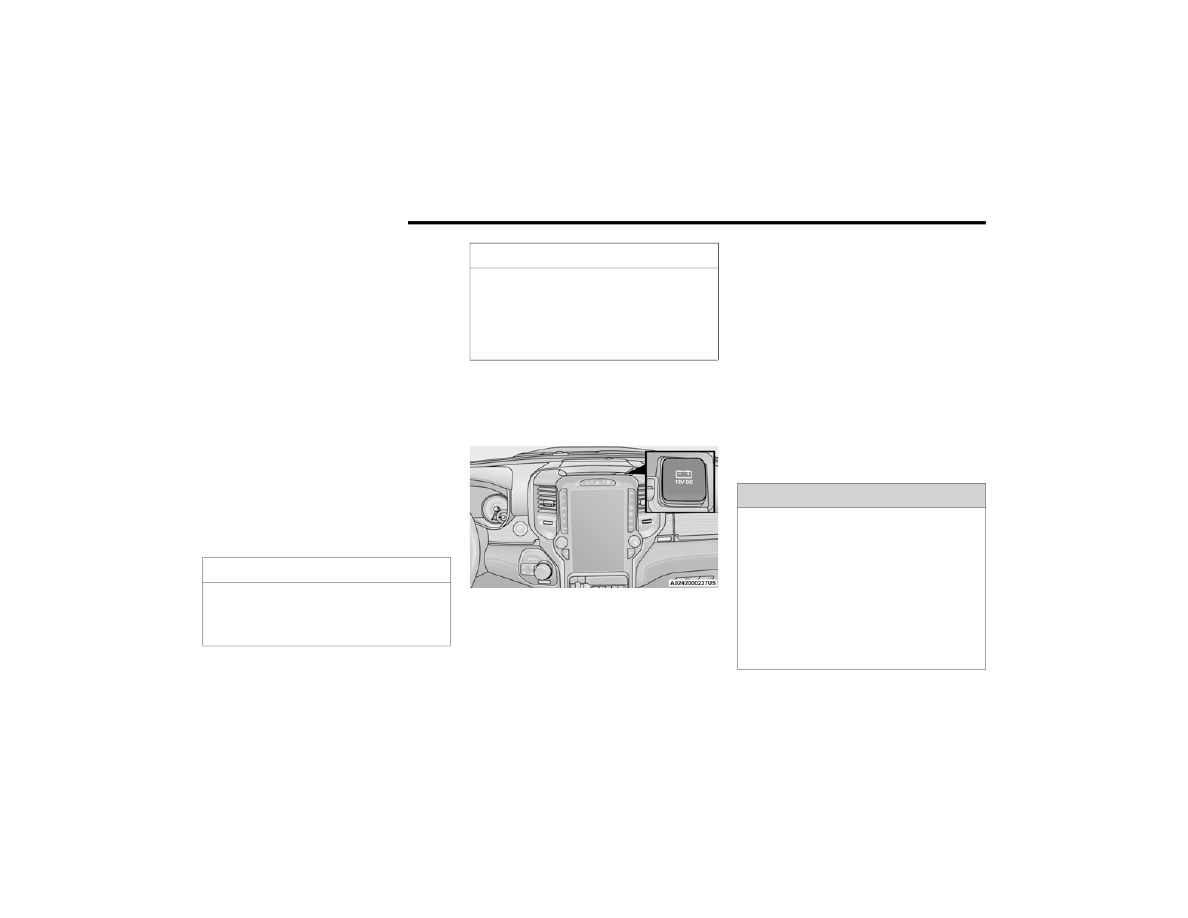

Power Outlet — Top Of Center Stack

Power Outlet Fuse Locations:



F104 Fuse 20 A Yellow UCI Port/ USB Rear

Center Console



F90 Fuse 20 A Yellow Instrument Panel Power

Outlet Battery Fed (If Equipped)



F91 Fuse 20 A Yellow Instrument Panel Power

Outlet Ignition Fed (If Equipped)



F93 Fuse 20 A Yellow Cigar Lighter/ Instrument

Panel Power Outlet (If Equipped)

When the vehicle is turned off, be sure to unplug

any equipment as to not drain the battery of the

vehicle. All accessories connected to the outlet(s)

should be removed or turned off when the vehicle

is not in use to protect the battery against

discharge.

CAUTION!



Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watts

(13 Amps) power rating is exceeded, the fuse

protecting the system will need to be replaced.



Power outlets are designed for accessory

plugs only. Do not insert any other object in

the power outlets as this will damage the

outlet and blow the fuse. Improper use of the

power outlet can cause damage not covered

by your New Vehicle Limited Warranty.

CAUTION!

WARNING!

To avoid serious injury or death:



Only devices designed for use in this type of

outlet should be inserted into any 12 Volt

outlet.



Do not touch with wet hands.



Close the lid when not in use and while driving

the vehicle.



If this outlet is mishandled, it may cause an

electric shock and failure.

GETTING TO KNOW YOUR VEHICLE

69

P

OWER

 I

NVERTER

 — I

F

 E

QUIPPED



If equipped, a 115 Volt (400 Watts Maximum)

inverter may be located inside the center console

towards the right hand side, just under the

Wireless Charging Pad (if equipped). This inverter

can power cellular phones, electronics and other

low power devices requiring power up to

400 Watts. Certain video game consoles exceed

this power limit, as will most power tools.

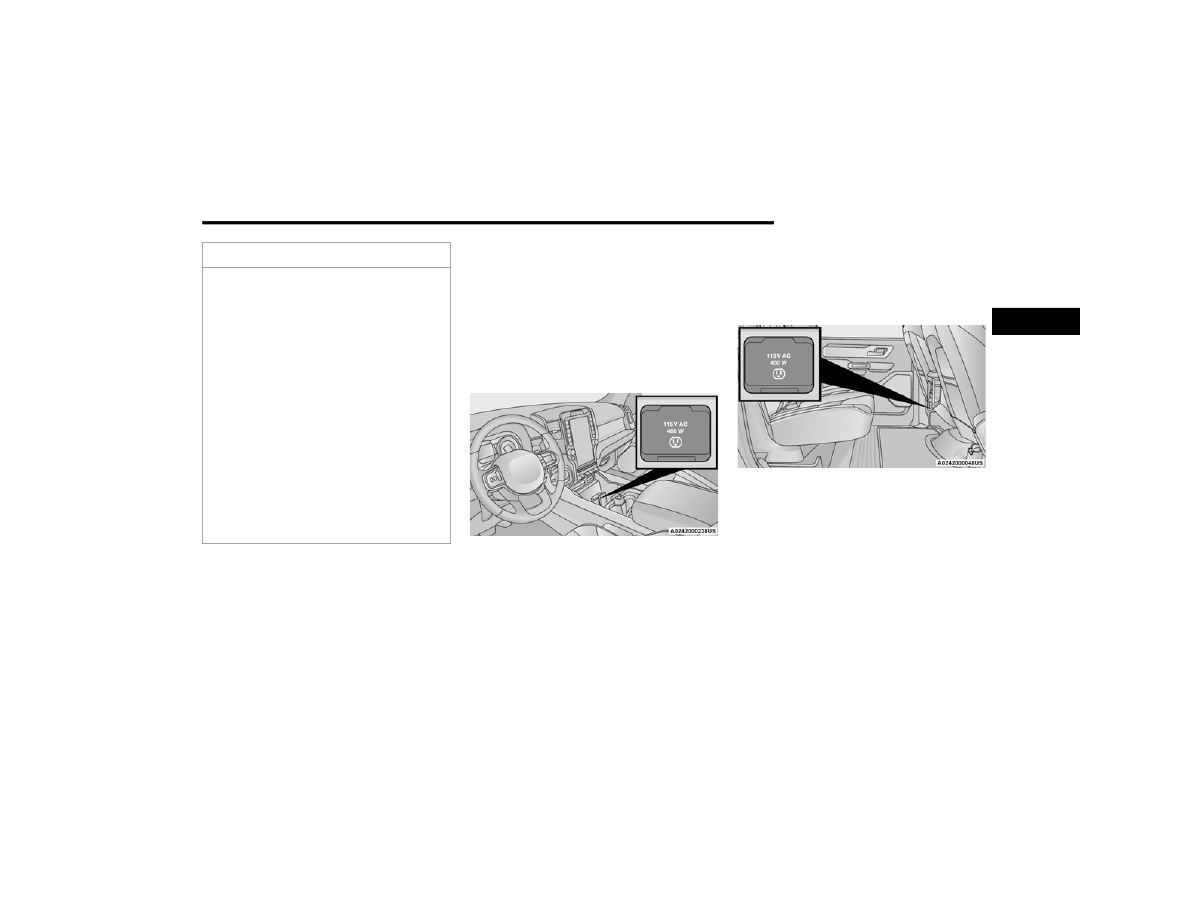

Center Console Power Inverter Outlet

There is also a second 115 Volt (400 Watts

Maximum) power inverter located on the rear of

the center console. This inverter can power cellular

phones, electronics and other low power devices

requiring power up to 400 Watts. Certain video

game consoles exceed this power limit, as will

most power tools.

All power inverters are designed with built-in

overload protection. If the power rating of

400 Watts is exceeded, the power inverter shuts

down. Once the electrical device has been

removed from the outlet the inverter should reset.

Rear Center Console Power Inverter Outlet

NOTE:

400 Watts is the maximum for the inverter, not

each outlet. If three outlets are in use, 400 Watts

is shared amongst the devices plugged in.
If equipped, there may be a 115 Volt (400 Watts

Maximum) inverter located to the right of the

center stack, just below the climate controls. This

inverter can power cellular phones, electronics and

other low power devices requiring power up to

400 Watts. Certain video game consoles exceed

this power limit, as will most power tools.

CAUTION!



Many accessories that can be plugged in draw

power from the vehicle's battery, even when

not in use (i.e., cellular phones, etc.). Eventu

-

ally, if plugged in long enough, the vehicle's

battery will discharge sufficiently to degrade

battery life and/or prevent the engine from

starting.



Accessories that draw higher power (i.e.,

coolers, vacuum cleaners, lights, etc.), will

discharge the battery even more quickly. Only

use these intermittently and with greater

caution.



After the use of high power draw accessories,

or long periods of the vehicle not being started

(with accessories still plugged in), the vehicle

must be driven a sufficient length of time to

allow the generator to recharge the vehicle's

battery.

2

70

GETTING TO KNOW YOUR VEHICLE



(Continued)

Center Stack Power Inverter

To turn on the power outlet, simply plug in the

device. The outlet turns off when the device is

unplugged.

NOTE:



The power inverter only turns on if the ignition is

in the ACC or ON/RUN position.



Due to built-in overload protection, the power

inverter shuts down if the power rating is

exceeded.

W

IRELESS

 C

HARGING

 P

AD

 —

I

F

 E

QUIPPED



Wireless Charging Pad

Your vehicle may be equipped with a 15W 3A Qi

wireless charging pad located inside of the center

console. This charging pad is designed to

wirelessly charge your Qi enabled mobile phone. Qi

is a standard that uses magnetic induction to

transfer power to your mobile device.

Your mobile phone must be designed for Qi

wireless charging. If the phone is not equipped

with Qi wireless charging functionality, an

aftermarket sleeve or a specialized back plate can

be purchased from your mobile phone provider or

a local electronics retailer. Please see your

phone’s owner’s manual for further information.
The wireless charging pad is equipped with an

anti-slip mat to hold your mobile phone in place

and an LED indicator light.
LED Indicator Status:



No Light: Charging pad is idle or searching for a

device.



Blue Light: Device is detected, and is charging.



Red Light/Flashing: Internal error, or foreign

object is detected.

NOTE:

Using a phone case may interfere with wireless

charging.

WARNING!

To avoid serious injury or death:



Do not insert any objects into the receptacles.



Do not touch with wet hands.



Close the lid when not in use.



If this outlet is mishandled, it may cause an

electric shock and failure.

WARNING!

CAUTION!

The key fob should not be placed on the

charging pad or within 6 inches (15 cm) of it.

Doing so can cause excessive heat buildup and

damage to the fob. Placing the fob in close

proximity of the charging pad blocks the fob from

being detected by the vehicle and prevents the

vehicle from starting.

GETTING TO KNOW YOUR VEHICLE

71

WINDOWS

P

OWER

 W

INDOWS

 — I

F

 E

QUIPPED

The window controls on the driver's door control all

the door windows.

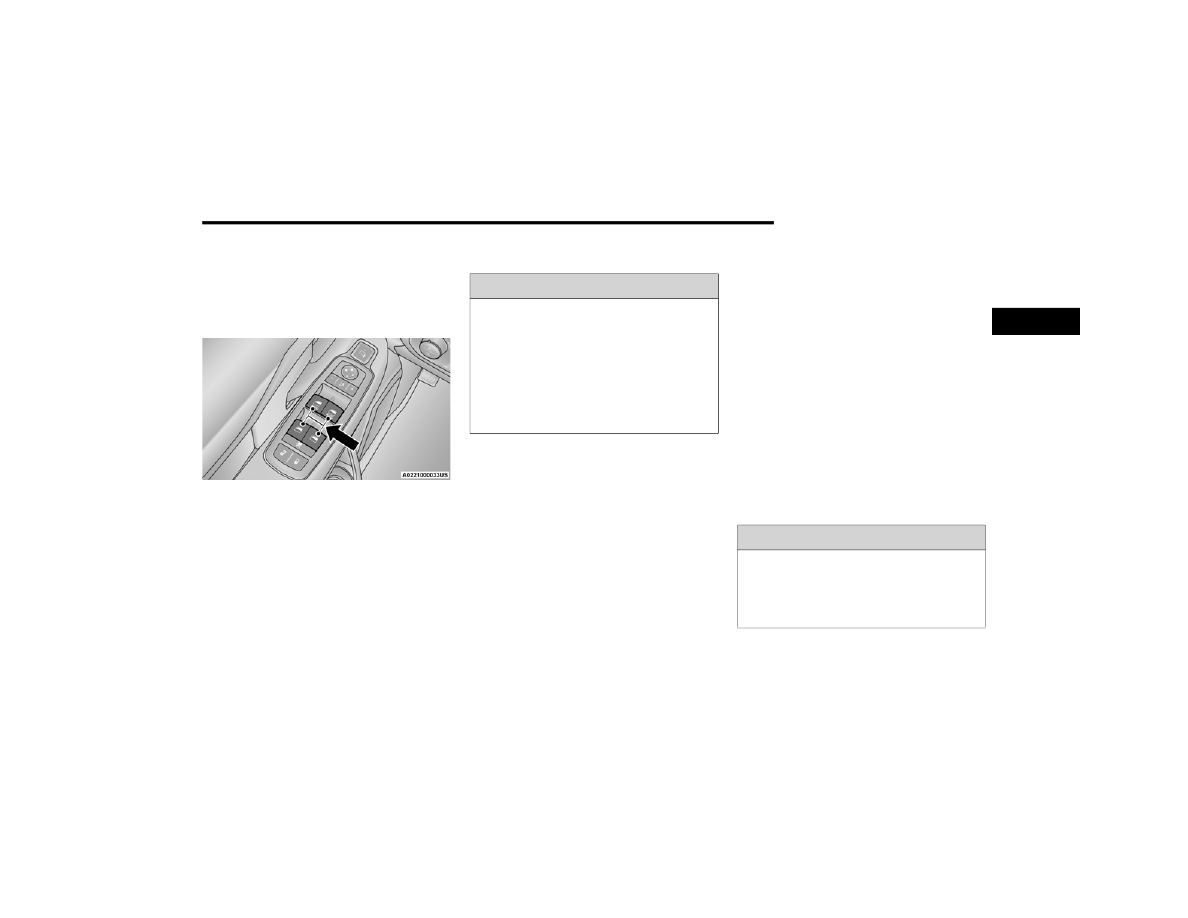

Power Window Switches

The passenger door windows can also be operated

by using the single window controls on the

passenger door trim panel. The window controls

will operate only when the ignition is in the ACC or

ON/RUN position.
To open the window part way (manually), push the

window switch down briefly and release.

NOTE:

The power window switches will remain active for

up to 10 minutes after the ignition is placed in the

OFF position. Opening either front door will cancel

this feature. The timing is programmable within

Uconnect Settings

Ú

page 191.

A

UTOMATIC

 W

INDOW

 F

EATURES

 —

I

F

 E

QUIPPED

Auto-Down Feature
The driver and front passenger door power window

switches have an Auto-Down feature. Push the

window switch down for a short period of time,

then release, and the window will go down

automatically.
To stop the window from going all the way down

during the Auto-Down operation, pull up or push

down on the switch briefly.

Auto-Up Feature With Anti-Pinch Protection
Lift the window switch up for a short period of time

and release; the window will go up automatically.
To stop the window from going all the way up

during the Auto-Up operation, push down on the

switch briefly.
To close the window part way, lift the window

switch briefly and release it when you want the

window to stop.
If the window runs into any obstacle during

auto-closure, it will reverse direction and then go

back down. Remove the obstacle and use the

window switch again to close the window.

NOTE:

Any impact due to rough road conditions may

trigger the auto-reverse function unexpectedly

during auto-closure. If this happens, pull the switch

lightly and hold to close the window manually.

WARNING!

Never leave children unattended in a vehicle. Do

not leave the key fob in or near the vehicle or in

a location accessible to children, and do not

leave the Keyless Enter ‘n Go™ Ignition in the

ACC or ON/RUN position. Occupants, particularly

unattended children, can become entrapped by

the windows while operating the power window

switches. Such entrapment may result in serious

injury or death.

WARNING!

There is no anti-pinch protection when the

window is almost closed. To avoid personal

injury be sure to clear your arms, hands, fingers

and all objects from the window path before

closing.

2

72

GETTING TO KNOW YOUR VEHICLE



R

ESET

 A

UTO

-U

P



Should the Auto-Up feature stop working, the

window probably needs to be reset. To reset

Auto-Up:
1. Pull the window switch up to close the window

completely and continue to hold the switch up

for an additional two seconds after the

window is closed.

2. Push the window switch down firmly to open

the window completely and continue to hold

the switch down for an additional two seconds

after the window is fully open.

W

INDOW

 L

OCKOUT

 S

WITCH

 —

I

F

 E

QUIPPED

The window lockout switch on the driver's door trim

panel allows you to disable the window controls on

the rear passenger doors. To disable the window

controls, push and release the window lockout

button (the indicator light on the button will turn

on). To enable the window controls, push and

release the window lockout button again (the

indicator light on the button will turn off).

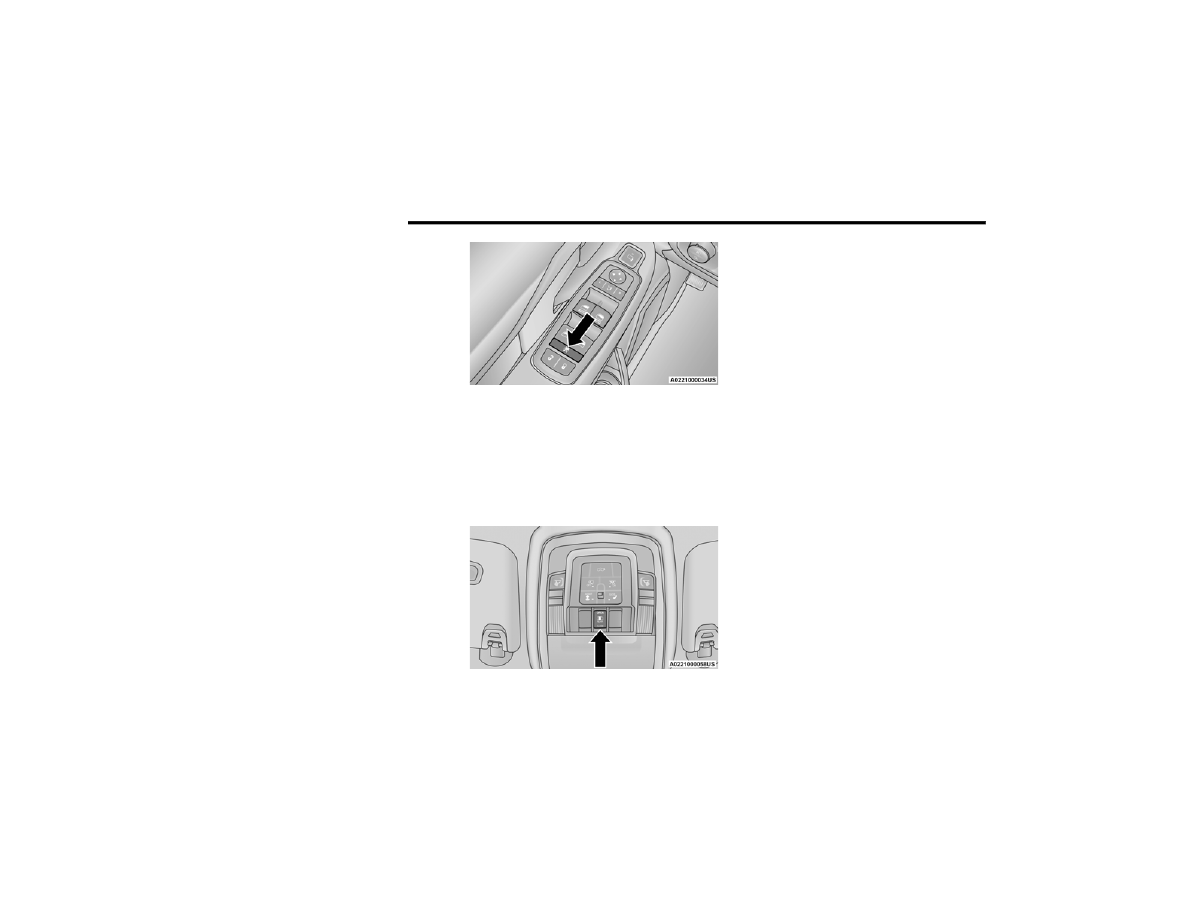

Window Lockout Switch

P

OWER

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED



The switch for the power sliding rear window is

located on the overhead console. Push the switch

rearward to open the glass. Pull the switch forward

to close the glass.

Power Sliding Rear Window Switch

M

ANUAL

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED

A locking device in the center of the window helps

to prevent entry from the rear of the vehicle.

Squeeze the lock to release the window.

W

IND

 B

UFFETING



Wind buffeting can be described as the perception

of pressure on the ears or a helicopter-type sound

in the ears. Your vehicle may exhibit wind buffeting

with the windows down, or the sunroof (if

equipped) in certain open or partially open

positions. This is a normal occurrence and can be

minimized. If the buffeting occurs with the rear

windows open, open the front and rear windows

together to minimize the buffeting. If the buffeting

occurs with the sunroof open, adjust the sunroof

opening to minimize the buffeting or open any

window.

GETTING TO KNOW YOUR VEHICLE

73

HOOD

T

O

 O

PEN

 T

HE

 H

OOD



To open the hood, two latches must be released.
1. Pull the hood release lever located below the

steering wheel at the base of the instrument

panel.

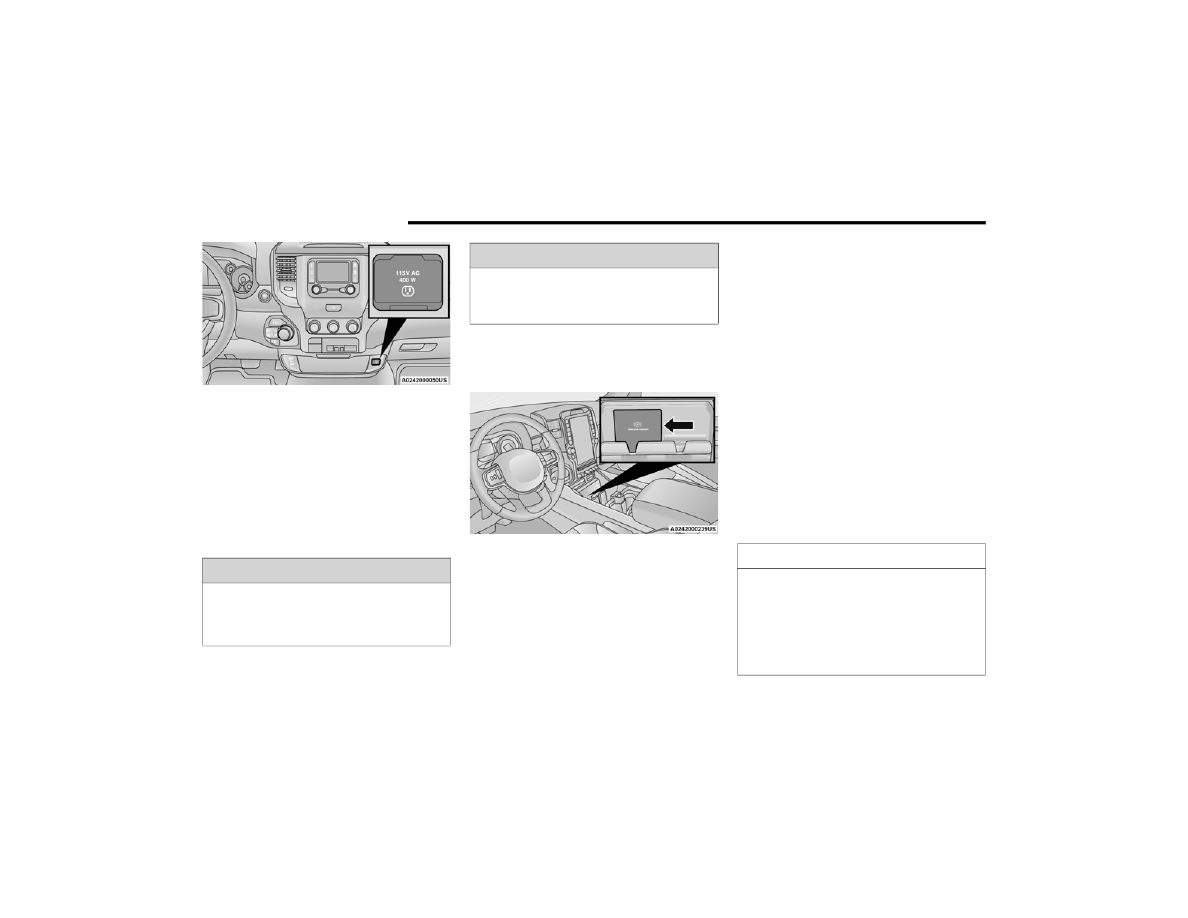

Hood Release

2. Reach into the opening beneath the center of

the hood and push the safety latch lever to the

left to release it, before raising the hood.

Safety Latch Location

T

O

 C

LOSE

 T

HE

 H

OOD

Hoods equipped with gas props are closed from

the point where the props no longer hold the hood

open.

WARNING!

Be sure the hood is fully latched before driving

your vehicle. If the hood is not fully latched, it

could open when the vehicle is in motion and

block your vision. Failure to follow this warning

could result in serious injury or death.

CAUTION!

To prevent possible damage, do not slam the

hood to close it. Use a firm downward push at

the front center of the hood to ensure that both

latches engage.

2

74

GETTING TO KNOW YOUR INSTRUMENT PANEL

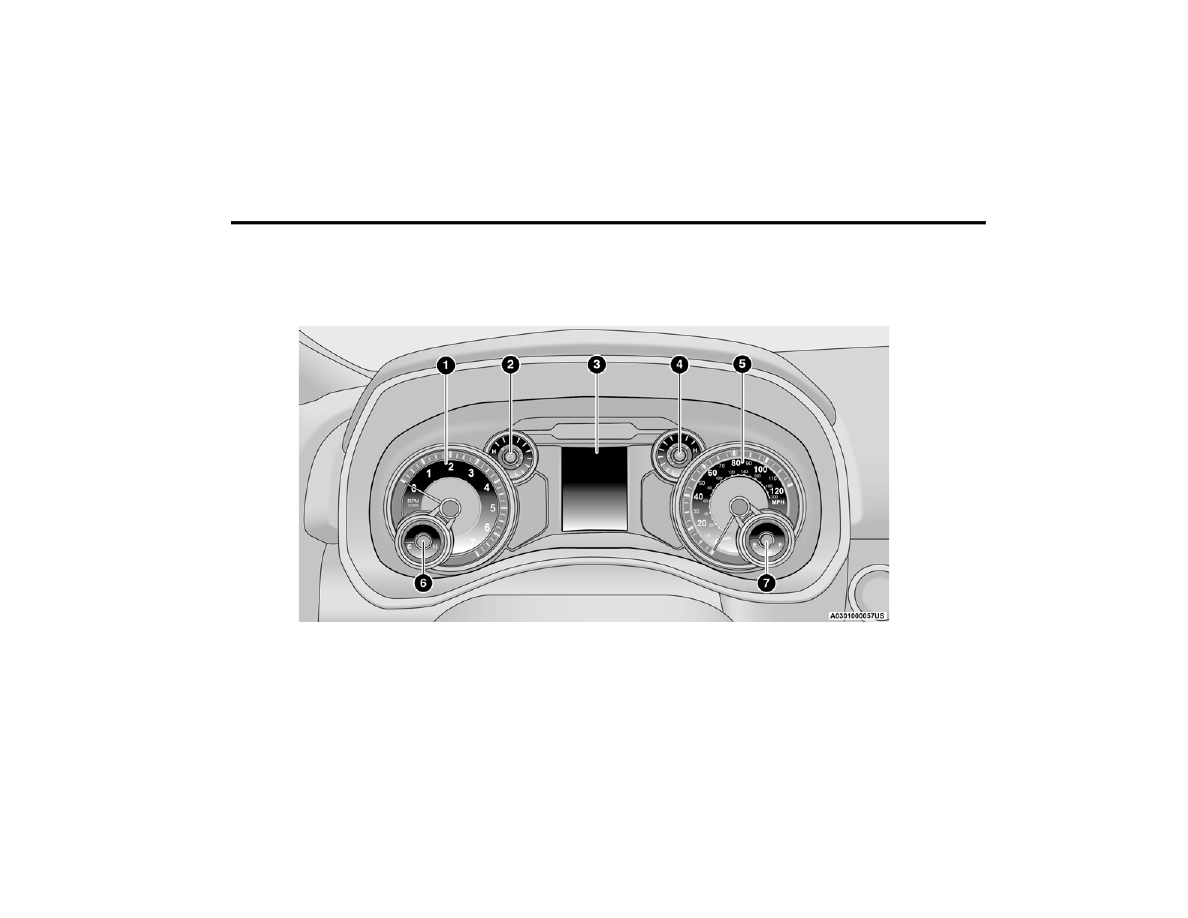

BASE / MIDLINE INSTRUMENT CLUSTER — GASOLINE
