GETTING TO KNOW YOUR VEHICLE

27

C

HILD

-P

ROTECTION

 D

OOR

 L

OCK

 —

I

F

 E

QUIPPED

To provide a safer environment for children riding

in the rear seat, the rear doors (if equipped) of your

vehicle have the Child-Protection Door Lock

system.
To use the system, open each rear door, use a flat

blade screwdriver (or emergency key) and rotate

the dial to engage and disengage the

Child-Protection locks. When the system on a door

is engaged, that door can only be opened by using

the outside door handle even if the inside door lock

is in the unlocked position.

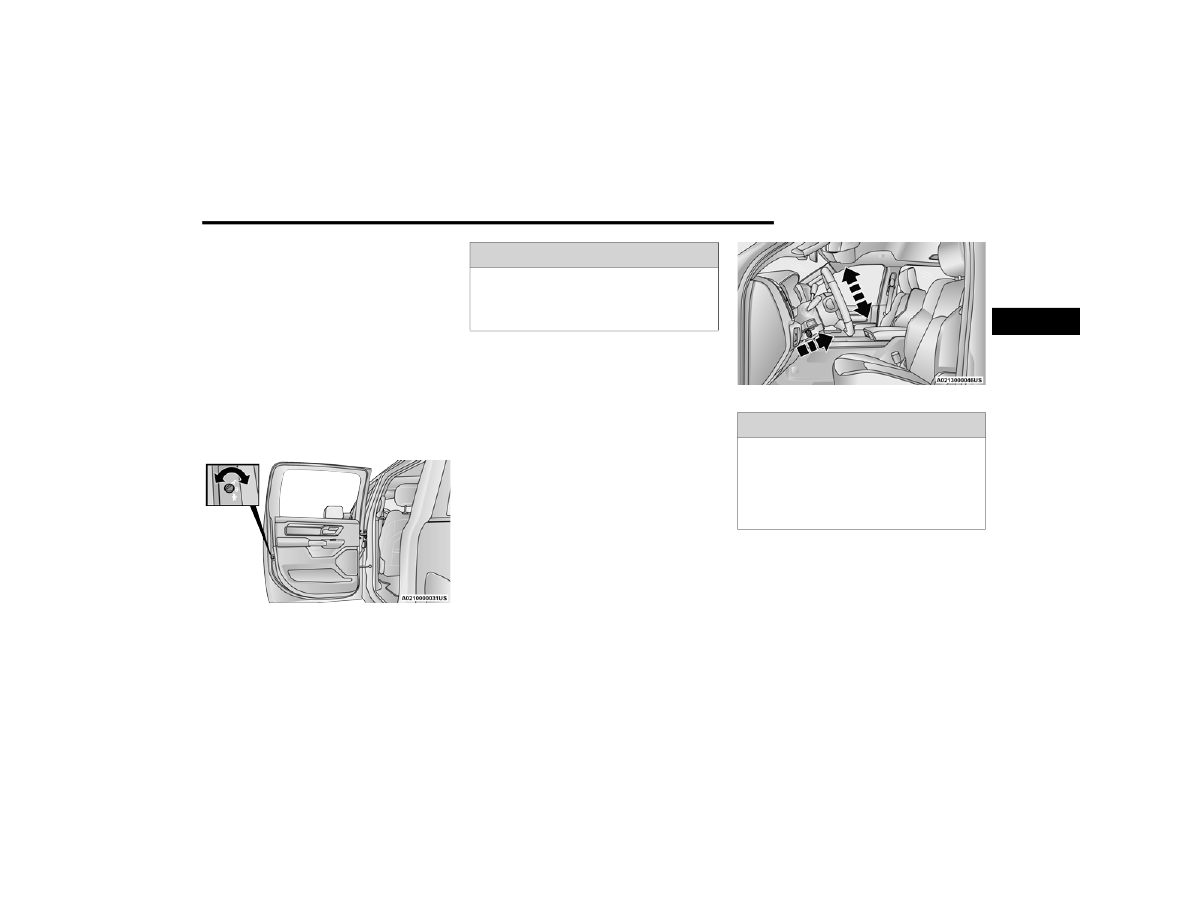

Child Lock Control

NOTE:



After setting the Child-Protection Door Lock

system, always test the door from the inside to

make certain it is in the desired position.



For emergency exit with the system engaged,

move the door lock switch to the unlock posi

-

tion, roll down the window, and open the door

with the outside door handle.

STEERING WHEEL

T

ILT

 S

TEERING

 C

OLUMN



This feature allows you to tilt the steering column

upward or downward. The tilt lever is located on

the steering column, below the multifunction lever.
Pull the lever toward the steering wheel to unlock

the steering column. With one hand firmly on the

steering wheel, move the steering column up or

down, as desired. Release the lever to lock the

steering column firmly in place.

Tilt Steering Lever

WARNING!

Avoid trapping anyone in the vehicle in a

collision. Remember that the rear doors cannot

be opened from the inside door handle when the

Child Protection Door Locks are engaged.

WARNING!

Do not adjust the steering column while driving.

Adjusting the steering column while driving or

driving with the steering column unlocked, could

cause the driver to lose control of the vehicle.

Failure to follow this warning may result in

serious injury or death.

2

28

GETTING TO KNOW YOUR VEHICLE



H

EATED

 S

TEERING

 W

HEEL

 —

I

F

 E

QUIPPED

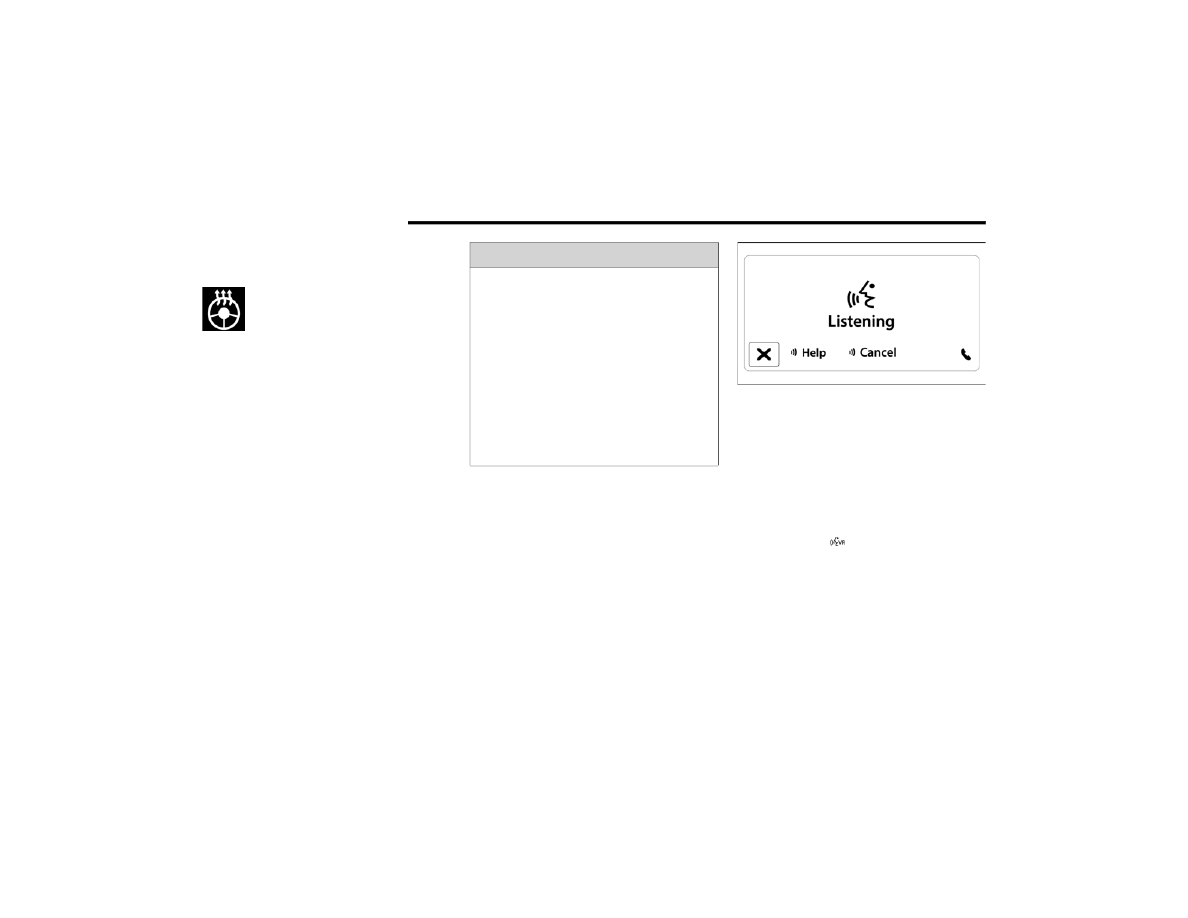

The steering wheel contains a heating

element that helps warm your hands in

cold weather. The heated steering wheel

has only one temperature setting. Once

the heated steering wheel has been turned on, it

will stay on until the operator turns it off. The

heated steering wheel may not turn on when it is

already warm.
The heated steering wheel control button is

located on the center instrument panel below the

touchscreen, as well as within the climate or

controls screen of the touchscreen.



Push the heated steering wheel button once to

turn the heating element on.



Push the heated steering wheel button a second

time to turn the heating element off.

NOTE:

The engine must be running for the heated

steering wheel to operate.
For information on use with the Remote Start

system, see

Ú

page 21.

UCONNECT VOICE RECOGNITION —

IF EQUIPPED

I

NTRODUCING

 V

OICE

 R

ECOGNITION

Start using Uconnect Voice Recognition with these

helpful quick tips. It provides the key Voice

Commands and tips you need to know to control

your vehicle’s Voice Recognition (VR) system.

Uconnect 3 With 5-inch Display

If you see the NAV icon on the bottom bar or in the

Apps menus of your 8.4-inch touchscreen, you

have the Uconnect 5 NAV system. If not, you have

a Uconnect 5 with 8.4-inch display system.

B

ASIC

 V

OICE

 C

OMMANDS

The basic Voice Commands below can be given at

any point while using your Uconnect system.
Push the VR button   or for the Uconnect 5/5 NAV,

say the vehicle’s Wake Up word, “Hey Uconnect”.

After the beep, say:



“Cancel” to stop a current voice session



“Help” to hear a list of suggested Voice

Commands



“Repeat” to listen to the system prompts again

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion, or other physical

conditions must exercise care when using the

steering wheel heater. It may cause burns

even at low temperatures, especially if used

for long periods.



Do not place anything on the steering wheel

that insulates against heat, such as a blanket

or steering wheel covers of any type or mate

-

rial. This may cause the steering wheel heater

to overheat.

GETTING TO KNOW YOUR VEHICLE

29

Notice the visual cues that inform you of your voice

recognition system’s status. Cues appear on the

touchscreen.

NOTE:

On Uconnect 5 systems, the factory default Wake

Up word is set to “Hey Uconnect” and can be repro

-

grammed through the Uconnect Settings.

G

ET

 S

TARTED

All you need to control your Uconnect system with

your voice are the buttons on your steering wheel.
Helpful hints for using Voice Recognition:



Reduce background noise. Wind and passenger

conversations are examples of noise that may

impact recognition.



Speak clearly at a normal pace and volume

while facing straight ahead.



Each time you give a Voice Command, first push

the VR button, wait until after the beep, then say

your Voice Command. You can also say the

vehicle “Wake Up” word and state your

command. Some examples of “Wake up” words

include “Hey Uconnect” or “Hey Ram”.



A passenger can press the VR button shortcut

on the radio status bar to also issue a

command.



You can interrupt the help message or system

prompts by pushing the VR button and saying a

Voice Command from the current category.

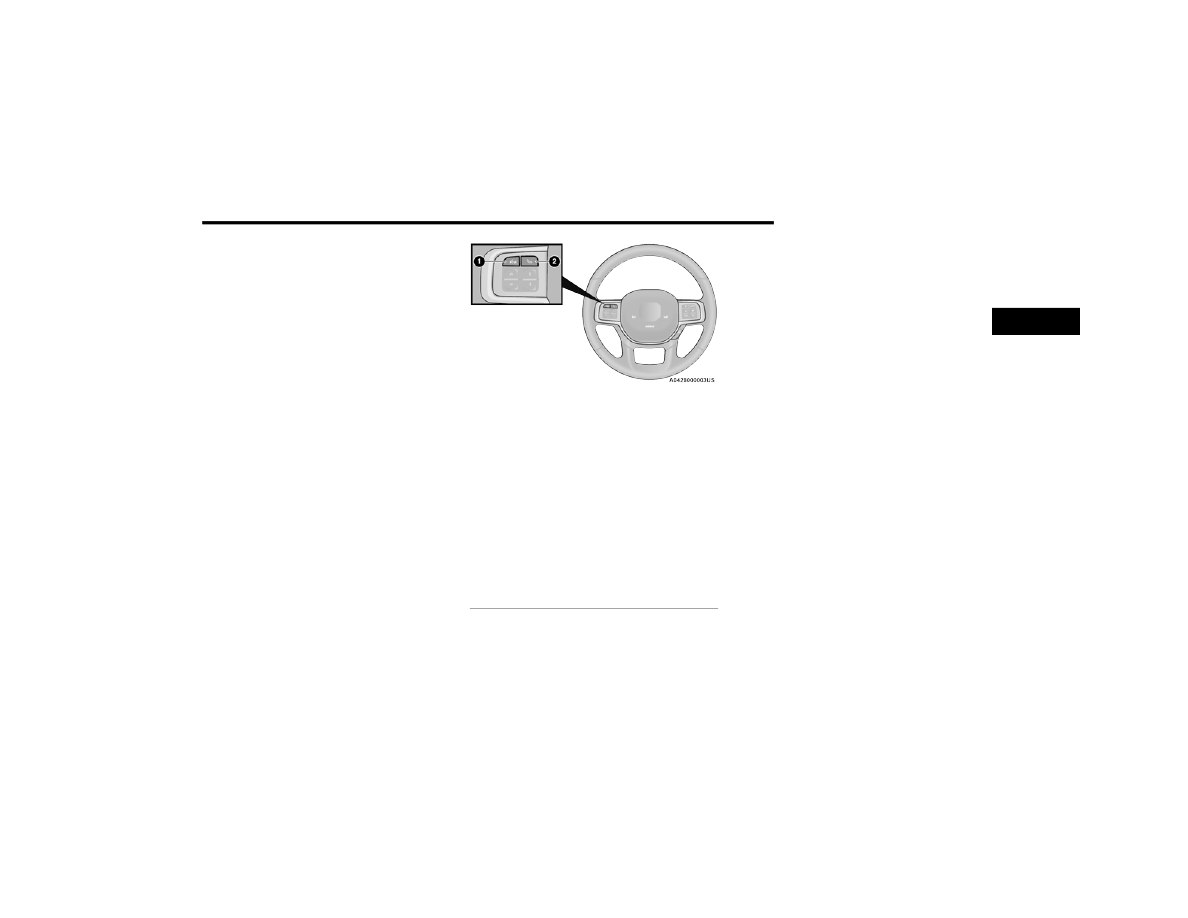

Uconnect Voice Command Buttons

A

DDITIONAL

 I

NFORMATION

Uconnect are registered trademarks and Mopar

Owner Connect is a trademark of FCA US LLC.

SiriusXM® and all related marks and logos are

trademarks of SiriusXM® Radio Inc.

Ú

page 412.

For Uconnect system support, call

1-877-855-8400 (24 hours a day 7 days a week)

or visit DriveUconnect.com (US) or

DriveUconnect.ca (Canada).

DRIVER MEMORY SETTINGS — IF EQUIPPED

This feature allows the driver to save up to two

different memory profiles for easy recall through a

memory switch. Each memory profile saves

desired position settings for the following features:



Driver seat position



Easy Entry/Exit seat operation (if equipped)



Side mirrors



Adjustable pedals (if equipped)



A set of desired radio station presets

NOTE:



If equipped with power convex mirrors, these

mirror positions will not set as part of a memory

profile.



Your vehicle is equipped with two key fobs, each

can be linked to either memory position 1 or 2.

1 — For The Uconnect 3 With 5-inch Display: Push

The Voice Recognition Button To Start A Phone

Call, Begin Radio, Media, And Climate Functions,

Or Send Or Receive A Text

1 — For The Uconnect 5/5 NAV System Vehicles

Equipped With Navigation: Push The Voice

Recognition Button To Begin Radio, Media,

Navigation, Climate, Start Or Answer A Phone Call,

And Send Or Receive A Text

1 — For The Uconnect 5/5 NAV System Vehicles

Not Equipped With Navigation: Push The Phone

Button To Answer An Incoming Phone Call
2 — Push To Answer A Phone Call

2

30

GETTING TO KNOW YOUR VEHICLE



The driver memory settings switch is located on the

driver door, next to the door handle, and consists

of three buttons:



The set (S) button, which is used to activate the

memory save function.



The (1) and (2) buttons which are used to recall

either of two saved memory profiles.

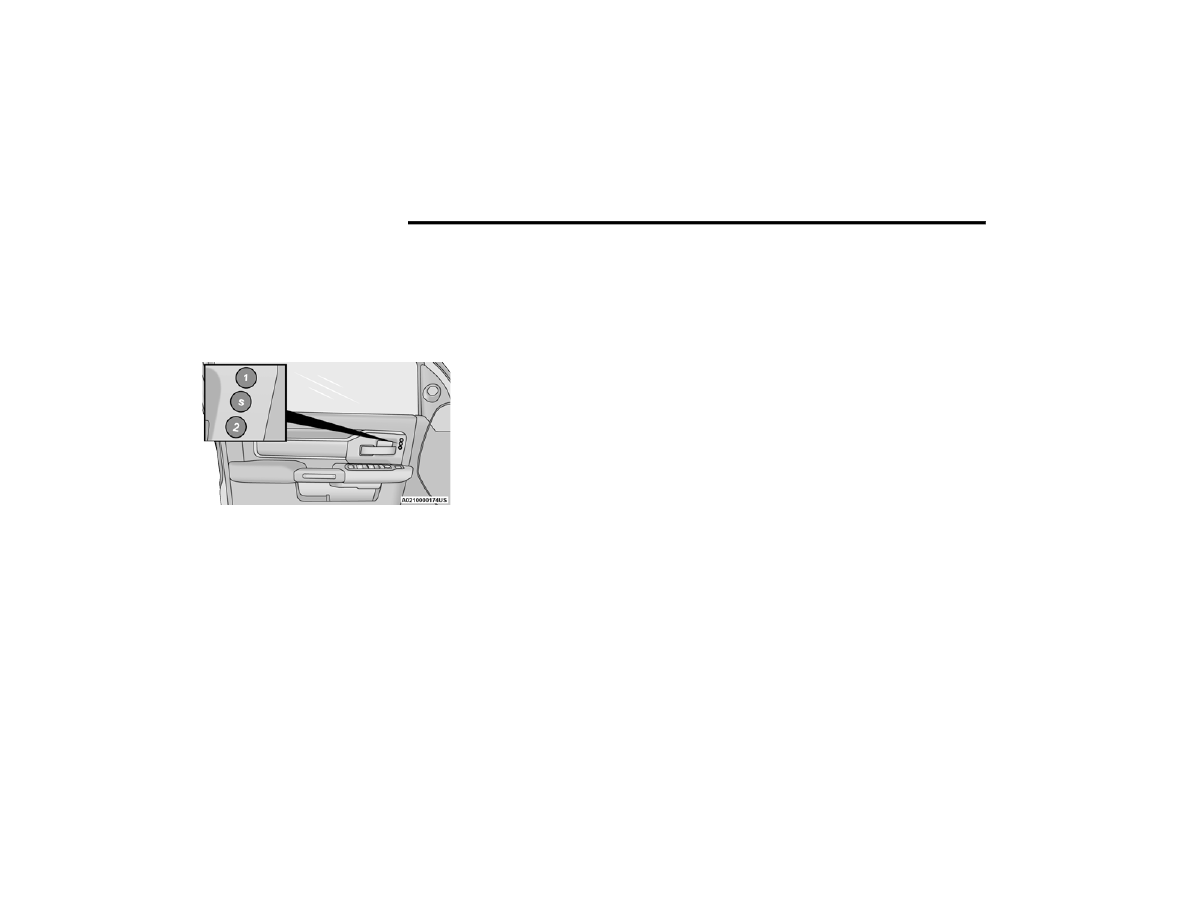

Driver Memory Settings Buttons

P

ROGRAMMING

 T

HE

 M

EMORY

 F

EATURE

To create a new memory profile, perform the

following:
1. Place the vehicle’s ignition in the ON/RUN

position (do not start the engine).

2. Adjust all memory profile settings to desired

preferences (i.e., driver’s seat, outside mirrors,

adjustable pedals (if equipped), and radio

station presets).

3. Push the set (S) button on the memory switch,

and then push the desired memory button (1

or 2) within five seconds. The instrument

cluster display will display which memory

position has been set.

NOTE:

Memory profiles can be set without the vehicle in

PARK.

L

INKING

 A

ND

 U

NLINKING

 T

HE

 R

EMOTE



K

EYLESS

 E

NTRY

 K

EY

 F

OB

 T

O

 M

EMORY

Your key fob can be programmed to recall one of

two saved memory profiles.

NOTE:

Before programming your key fob you must select

the “Personal Settings Linked to Key Fob” feature

through the Uconnect Settings

Ú

page 191.

To program your key fob, perform the following:
1. Place the vehicle’s ignition in the OFF

position.

2. Select a desired memory profile 1 or 2.
3. Once the profile has been recalled, push and

release the set (S) button on the memory

switch.

4. Push and release button (1) or (2) accordingly.

“Memory Profile Set” (1 or 2) will display in the

instrument cluster.

5. Push and release the lock button on the key

fob within 10 seconds.

NOTE:

Your key fob can be unlinked from your memory

settings by pushing the set (S) button, and within

10 seconds, pushing the unlock button on the key

fob.

M

EMORY

 P

OSITION

 R

ECALL

NOTE:

The vehicle speed must be lower than 5 mph

(8 km/h) to recall memory positions. If a recall is

attempted when the vehicle speed is greater than

5 mph (8 km/h), a message will be displayed in the

instrument cluster display.
To recall the memory settings for driver one or two,

push the desired memory button number (1 or 2)

or the unlock button on the key fob linked to the

desired memory position.
A recall can be canceled by pushing any of the

memory buttons during a recall (S, 1, or 2). When

a recall is canceled, the driver's seat and the

adjustable pedals (if equipped) stop moving. A

delay of one second will occur before another

recall can be selected.

GETTING TO KNOW YOUR VEHICLE

31

SEATS

Seats are a part of the Occupant Restraint system

of the vehicle.

M

ANUAL

 F

RONT

 S

EAT

 A

DJUSTMENT

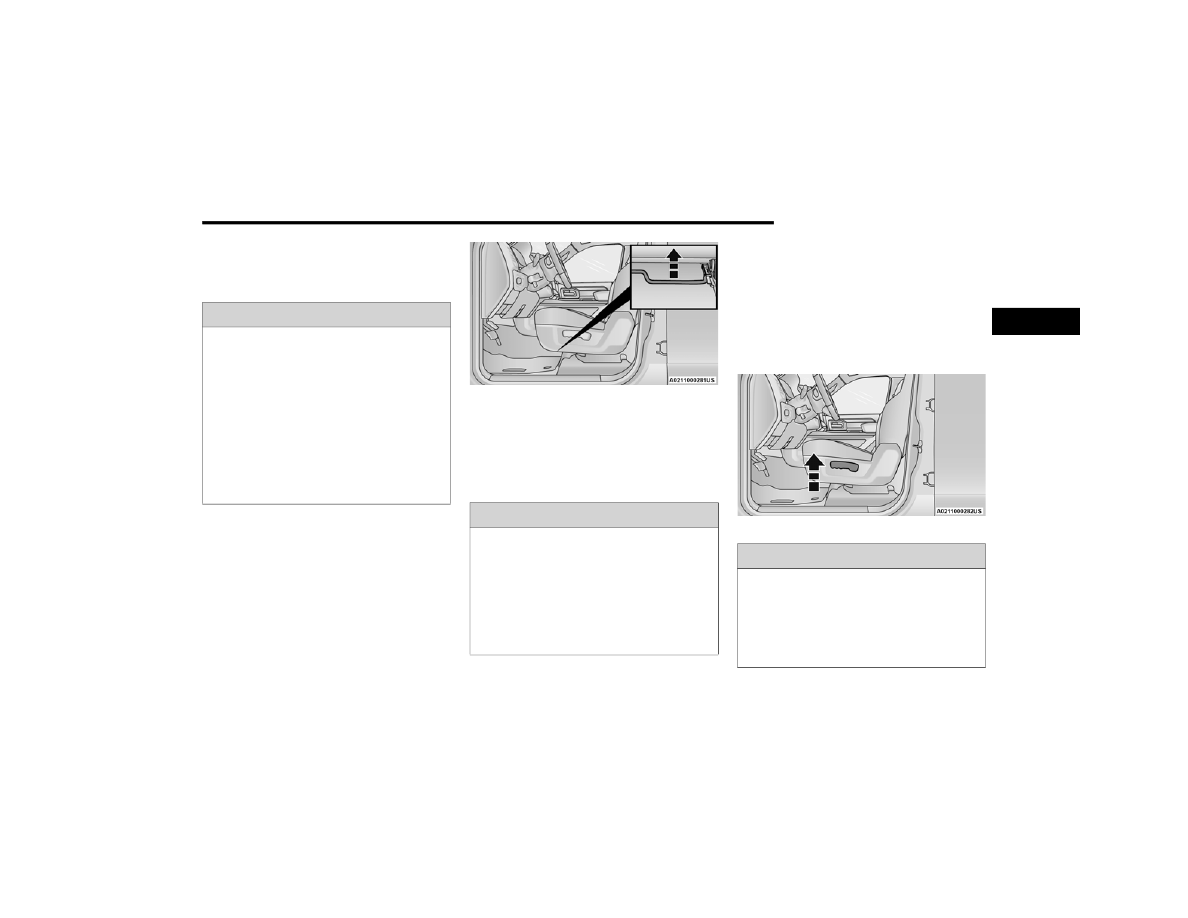

Manual Front Seat Forward/Rearward

Adjustment

Both front seats are adjustable forward or

rearward. The manual seat adjustment handle is

located under the seat cushion at the front edge of

each seat.

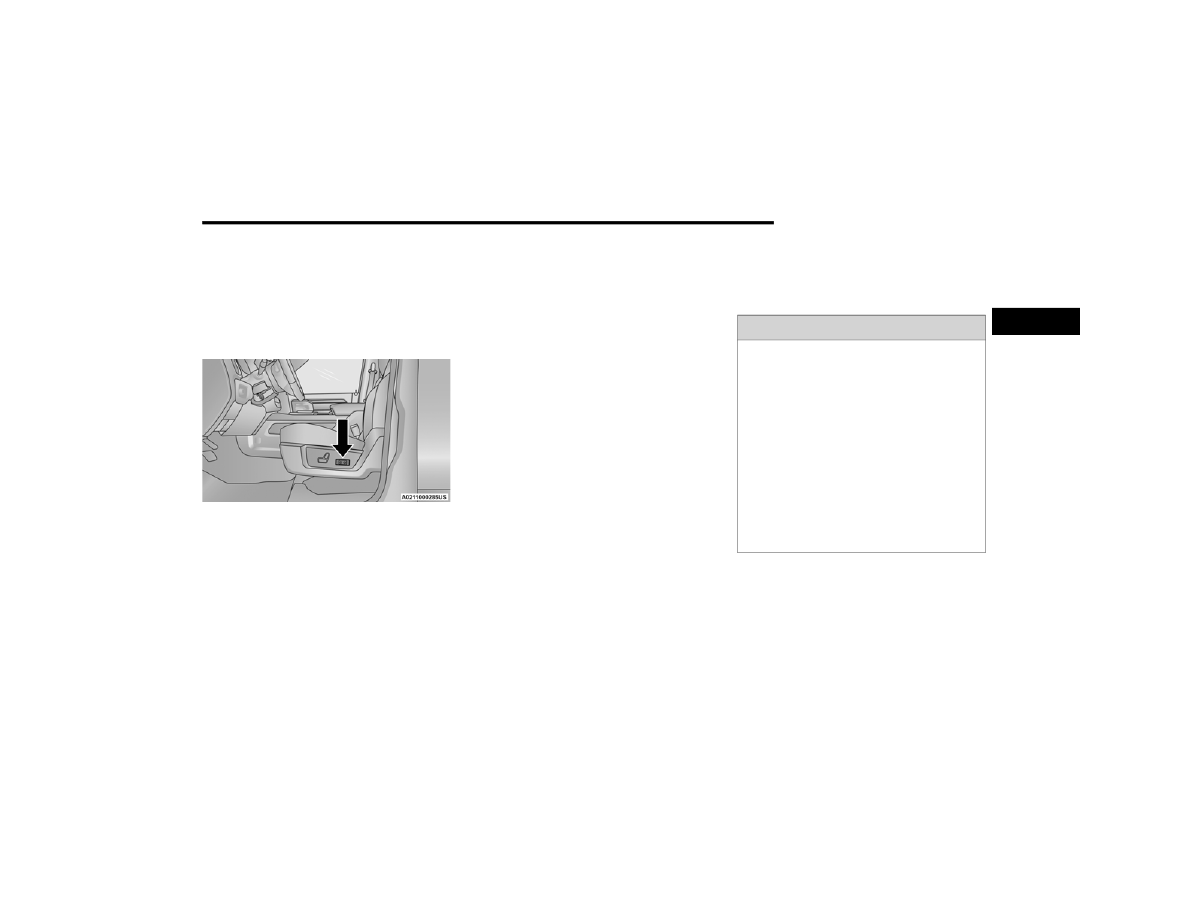

Manual Seat Adjustment Bar

While sitting in the seat, pull up on the handle and

slide the seat forward or rearward. Release the bar

once you have reached the desired position. Then,

using body pressure, move forward and rearward

on the seat to be sure that the seat adjusters have

latched.

Manual Front Seat Recline Adjustment

The recline lever is located on the outboard side of

the seat. To recline the seat, lean forward slightly,

lift the lever, lean back to the desired position and

release the lever. To return the seatback to its

normal upright position, lean forward and lift the

lever. Release the lever once the seatback is in the

upright position.

Manual Recline Lever

WARNING!



It is dangerous to ride in a cargo area, inside

or outside of a vehicle. In a collision, people

riding in these areas are more likely to be seri

-

ously injured or killed.



Do not allow people to ride in any area of your

vehicle that is not equipped with seats and

seat belts. In a collision, people riding in these

areas are more likely to be seriously injured or

killed.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.

WARNING!



Do not stand or lean in front of the seat while

actuating the handle. The seatback may swing

forward and hit you causing injury.



To avoid injury, place your hand on the seat

-

back and actuate the handle, then position

the seatback in the desired position.

2

32

GETTING TO KNOW YOUR VEHICLE



40-20-40 Front Bench Seat — If Equipped

The seat is divided into three segments. The

outboard seat portions are each 40% of the total

width of the seat. On some models, the back of the

center portion (20%) easily folds down to provide

an armrest/center storage compartment.

P

OWER

 D

RIVER

 S

EAT

 A

DJUSTMENT

 —

I

F

 E

QUIPPED

Some models may be equipped with an eight-way

power driver's seat. The power seat switches are

located on the outboard side of the driver's seat

cushion. There are two power seat switches that

are used to control the movement of the seat

cushion and the seatback.

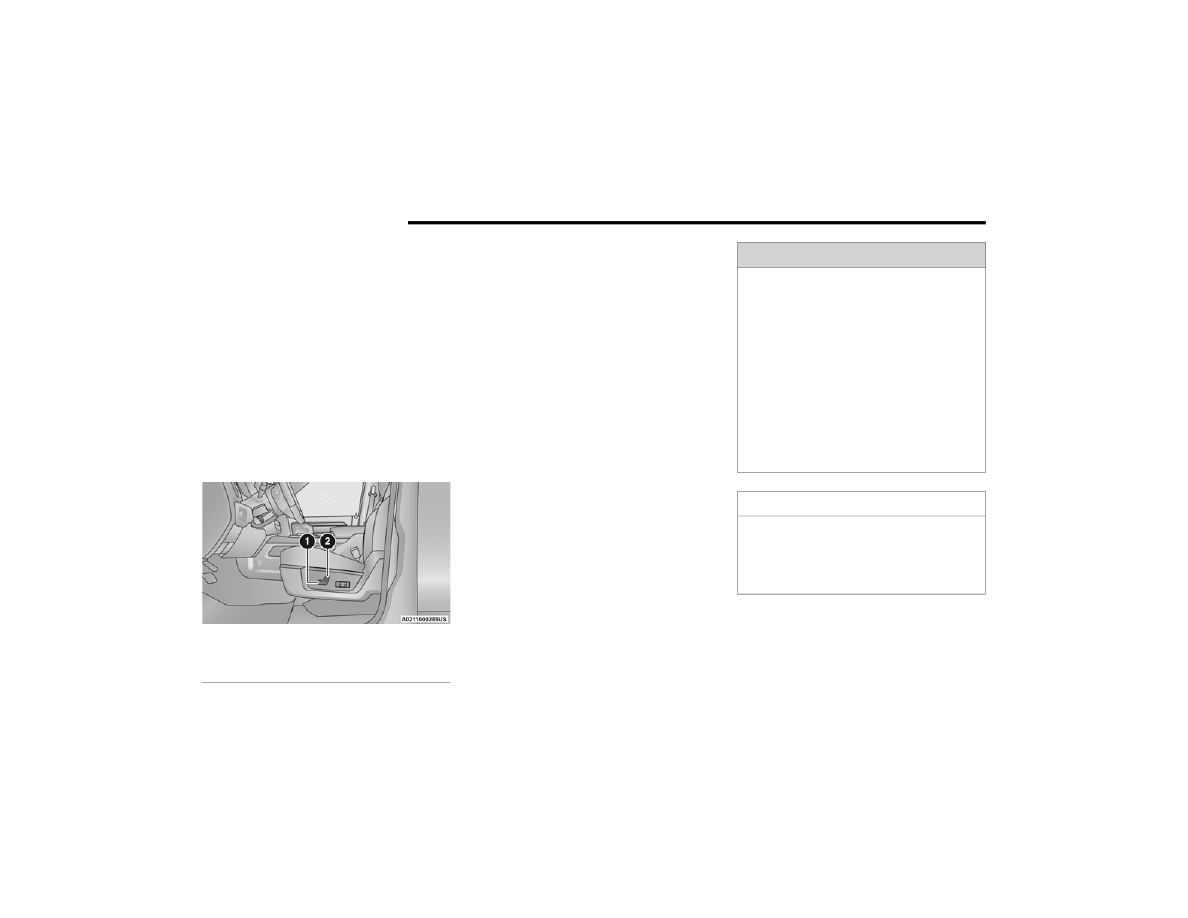

Power Seat Switches

Adjusting The Seat Forward Or Rearward

The seat can be adjusted both forward and

rearward by using the power seat switch. The seat

will move in the direction of the switch. Release the

switch when the desired position has been

reached.

Adjusting The Seat Up Or Down

The height of the seats can be adjusted up or down

by using the power seat switch. The seat will move

in the direction of the switch. Release the switch

when the desired position has been reached.

Tilting The Seat Up Or Down

The angle of the seat cushion can be adjusted up

or down using the power seat switch. The front of

the seat cushion will move in the direction of the

switch. Release the switch when the desired

position has been reached.

Reclining The Seatback

The angle of the seatback can be adjusted forward

or rearward by using the power seat switch. The

seat will move in the direction of the switch.

Release the switch when the desired position is

reached.

1 — Power Seat Switch
2 — Power Seatback Switch

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.



Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious

injury or death.

CAUTION!

Do not place any article under a power seat or

impede its ability to move as it may cause

damage to the seat controls. Seat travel may

become limited if movement is stopped by an

obstruction in the seat’s path.

GETTING TO KNOW YOUR VEHICLE

33

Power Lumbar — If Equipped

Vehicles equipped with power driver or passenger

seats may also be equipped with power lumbar.

The power lumbar switch is located on the

outboard side of the power seat. Push the switch

forward to increase the lumbar support. Push the

switch rearward to decrease the lumbar support.

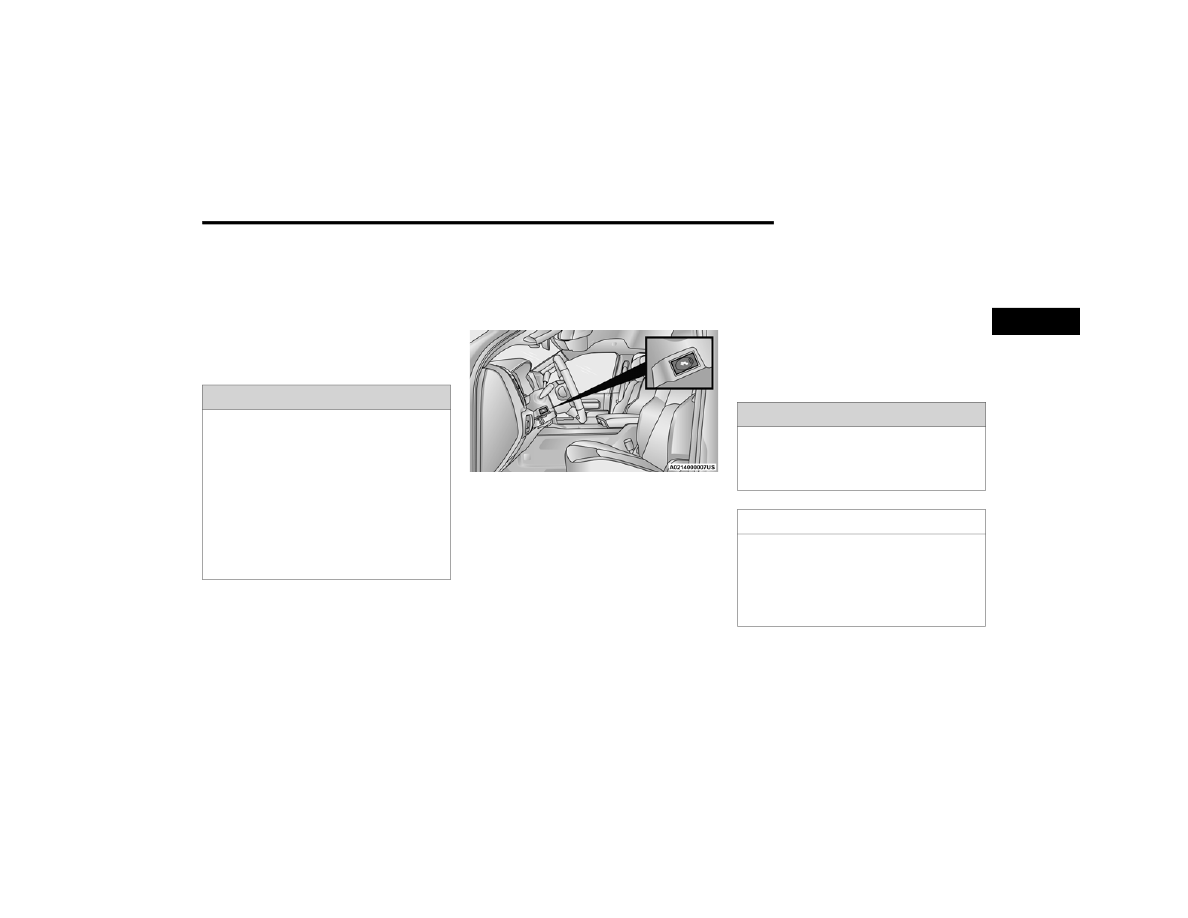

Lumbar Control Switch

Easy Entry/Exit Seat

This feature provides automatic driver’s seat

positioning to enhance driver mobility when

entering and exiting the vehicle.
The distance the driver’s seat moves depends on

where you have the driver’s seat positioned when

you remove the key fob from the ignition.



When you place the ignition in the OFF position,

the driver’s seat will move about 2.4 inches

(60 mm) rearward if the driver’s seat position is

greater than or equal to 2.7 inches (67.7 mm)

forward of the rear stop. The seat will return to

its previously set position when you place the

ignition into the ACC or RUN position.



When you place the ignition in the OFF position,

the driver’s seat will move to a position

0.3 inches (7.7 mm) forward of the rear stop if

the driver’s seat position is between 0.9 inches

and 2.7 inches (22.7 mm and 67.7 mm)

forward of the rear stop. The seat will return to

its previously set position when you place the

ignition to the ACC or RUN position.



The Easy Entry/Exit feature is disabled when the

driver’s seat position is less than 0.9 inches

(22.7 mm) forward of the rear stop. At this posi

-

tion, there is no benefit to the driver by moving

the seat for Easy Exit or Easy Entry.

When enabled in Uconnect Settings, Easy Entry

and Easy Exit positions are stored in each memory

setting profile

Ú

page 29.

NOTE:

The Easy Entry/Exit feature is enabled or disabled

through the programmable features in the

Uconnect system

Ú

page 191.

H

EATED

 S

EATS

 — I

F

 E

QUIPPED

On some models, the front and rear seats may be

equipped with heaters located in the seat cushions

and seatbacks.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion or other physical

condition must exercise care when using the

seat heater. It may cause burns even at low

temperatures, especially if used for long

periods of time.



Do not place anything on the seat or seatback

that insulates against heat, such as a blanket

or cushion. This may cause the seat heater to

overheat. Sitting in a seat that has been over

-

heated could cause serious burns due to the

increased surface temperature of the seat.

2

34

GETTING TO KNOW YOUR VEHICLE



Front Heated Seats

The heated seats control buttons are

located on the center instrument panel

below the touchscreen, and are also

located within the climate or controls

screen of the touchscreen.



Push the heated seat button once to turn the HI

setting on.



Push the heated seat button a second time to

turn the MED setting on.



Push the heated seat button a third time to turn

the LO setting on.



Push the heated seat button a fourth time to

turn the heating elements off.

NOTE:



The engine must be running for the heated

seats to operate.



The level of heat selected will stay on until the

operator changes it.

For information on use with the Remote Start

system, see

Ú

page 21.

Rear Heated Seats

On some models, the two outboard rear

seats are equipped with heated seats. The

heated seat switches for these seats are

located on the rear of the center console.

There are two heated seat switches that allow the

rear passengers to operate the seats

independently. You can choose from HI, MED, LO,

or OFF heat settings. Amber indicator lights in each

switch indicate the level of heat in use.



Push the heated seat button once to turn the HI

setting on.



Push the heated seat button a second time to

turn the MED setting on.



Push the heated seat button a third time to turn

the LO setting on.



Push the heated seat button a fourth time to

turn the heating elements off.

NOTE:



The level of heat selected will stay on until the

operator changes it.



Once a heat setting is selected, heat will be felt

within two to five minutes.



The engine must be running for the heated

seats to operate.

V

ENTILATED

 S

EATS

 — I

F

 E

QUIPPED

Front Ventilated Seats

Located in the seat cushion are small

fans that draw the air from the passenger

compartment and move air through fine

perforations in the seat cover to help

keep the driver and front passenger cooler in

higher ambient temperatures. The fans operate at

three speeds, HI, MED and LO.
The front ventilated seats control buttons are

located on the center instrument panel below the

touchscreen, and are also located within the

climate or controls screen of the touchscreen.



Press the ventilated seat button once to choose

HI.



Press the ventilated seat button a second time

to choose MED.



Press the ventilated seat button a third time to

choose LO.



Press the ventilated seat button a fourth time to

turn the ventilation off.

NOTE:

The engine must be running for the ventilated

seats to operate.
For information on use with the Remote Start

system, see

Ú

page 21.

GETTING TO KNOW YOUR VEHICLE

35

H

EAD

 R

ESTRAINTS



Head restraints are designed to reduce the risk of

injury by restricting head movement in the event of

a rear impact. Head restraints should be adjusted

so that the top of the head restraint is located

above the top of your ear.

NOTE:

Do not reverse the head restraints (making the

rear of the head restraint face forward) in an

attempt to gain additional clearance to the back of

your head.

Front Head Restraints

Four-Way Head Restraints — If Equipped
Your vehicle may be equipped with front four-way

driver and passenger head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of the

head restraint, and push downward on the head

restraint.
To adjust the head restraint forward, pull the top of

the head restraint toward the front of the vehicle

as desired and release. To adjust the head

restraint rearward, pull the top of the head

restraint to the forward most position and release.

The head restraint will return to the rear most

position.

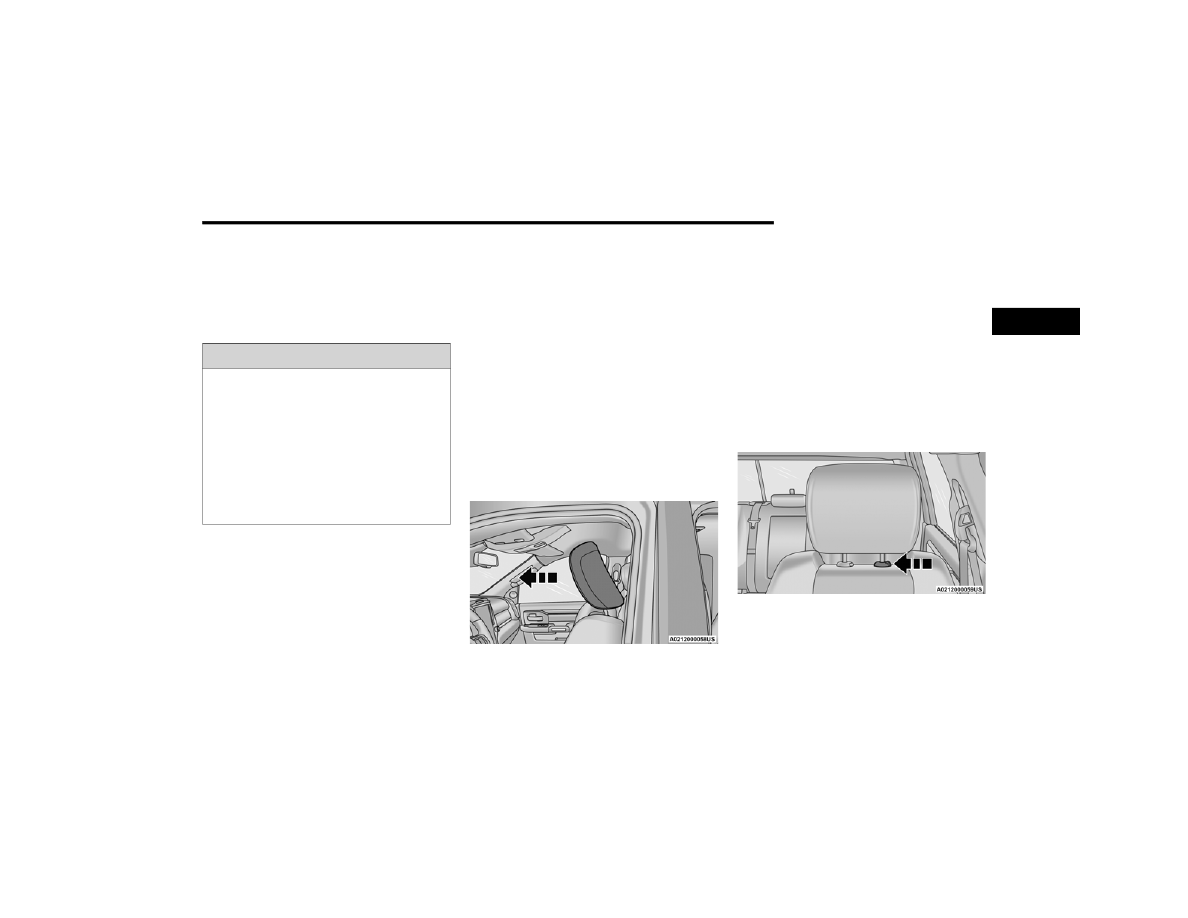

Forward Adjustment

NOTE:

Four-way head restraints have seven tilt/locking

positions. When pulling fully forward, the head

restraint will spring back to the untilted, rearward

most position when released.
Two-Way Head Restraints — If Equipped
Your vehicle may be equipped with front two-way

driver and passenger head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of head

restraint, and push downward on the head

restraint.

Head Restraint Adjustment Button Location

NOTE:

If your vehicle is equipped with a front bench seat,

the center head restraint is not adjustable or

removable.

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

2

36

GETTING TO KNOW YOUR VEHICLE



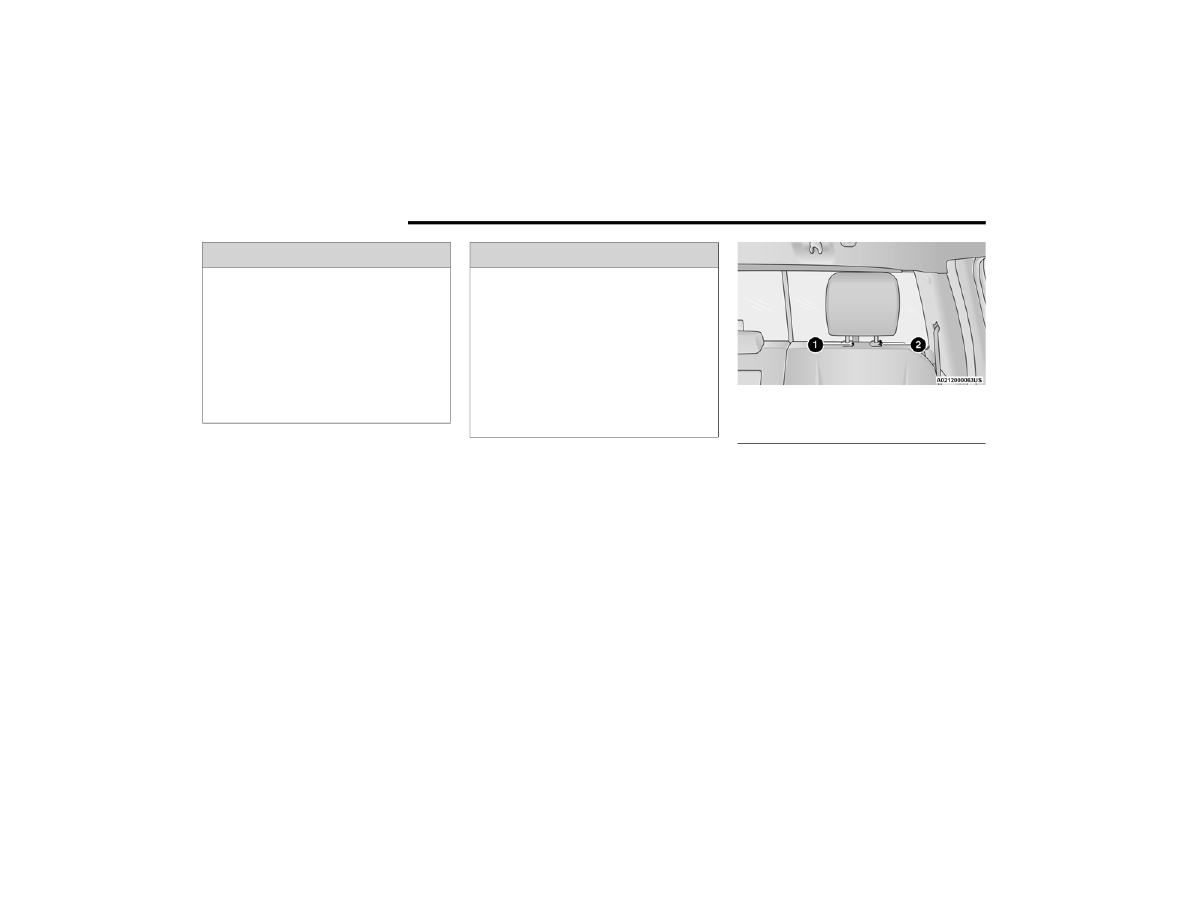

Front Head Restraint Removal

Two-Way Head Restraints — If Equipped
To remove the head restraint, push the adjustment

button and the release button while pulling upward

on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the

holes and adjust it to the appropriate height.
Four-Way Head Restraints — If Equipped
The head restraints should only be removed by

qualified technicians, for service purposes only. If

either of the head restraints require removal, see

an authorized dealer.

Rear Head Restraints

The rear seats are equipped with adjustable and

removable head restraints. To raise the head

restraint, pull upward on the head restraint. To

lower the head restraint, push the adjustment

button located on the base of the head restraint

and push downward on the head restraint.

Release/Adjustment Buttons

NOTE:



The rear center head restraint (Crew Cab) has

only one adjustment position that is used to aid

in the routing of a tether

Ú

page 275.



Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain

additional clearance to the back of the head.

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

1 — Release Button
2 — Adjustment Button

GETTING TO KNOW YOUR VEHICLE

37

Rear Head Restraint Removal

To remove the head restraint, push the adjustment

button and the release button while pulling upward

on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the

holes and adjust it to the appropriate height.

NOTE:

To remove outboard restraints, the rear seat

bottom must be folded up.

DRIVER ADJUSTABLE PEDALS —

IF EQUIPPED

The adjustable pedals system is designed to allow

a greater range of driver comfort for steering wheel

tilt and seat position. This feature allows the brake

and accelerator pedals to move toward or away

from the driver to provide improved position with

the steering wheel.
The adjustable pedal switch is located to the left

side of the steering column.

Adjustable Pedals Switch

The pedals can be adjusted with the ignition in the

OFF position.
The pedals cannot be adjusted when the vehicle is

in REVERSE or when the Cruise Control system is

on. If there is an attempt to adjust the pedals when

the system is locked out, the following messages

will appear (on vehicles equipped with an

instrument cluster display):



Adjustable Pedal Disabled — Cruise Control

Engaged



Adjustable Pedal Disabled — Vehicle In Reverse

NOTE:



Always adjust the pedals to a position that

allows full movement of the pedal.



Further small adjustments may be necessary to

find the best possible seat/pedal position.



For vehicles equipped with Driver Memory

Settings, you can use your remote keyless entry

key fob or the memory switch on the driver’s

door trim panel to return the adjustable pedals

to saved positions

Ú

page 29.

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

WARNING!

Do not adjust the pedals while the vehicle is

moving. You could lose control and have an

accident. Always adjust the pedals while the

vehicle is parked.

CAUTION!

Do not place any article under the adjustable

pedals or impede its ability to move, as it may

cause damage to the pedal controls. Pedal

travel may become limited if movement is

stopped by an obstruction in the adjustable

pedal's path.

2

38

GETTING TO KNOW YOUR VEHICLE



MIRRORS

I

NSIDE

 R

EARVIEW

 M

IRROR

Manual Mirror — If Equipped

The mirror head can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.
Headlight glare from vehicles behind you can be

reduced by moving the small control under the

mirror to the night position (toward the rear of the

vehicle). The mirror should be adjusted while set in

the day position (toward the windshield).

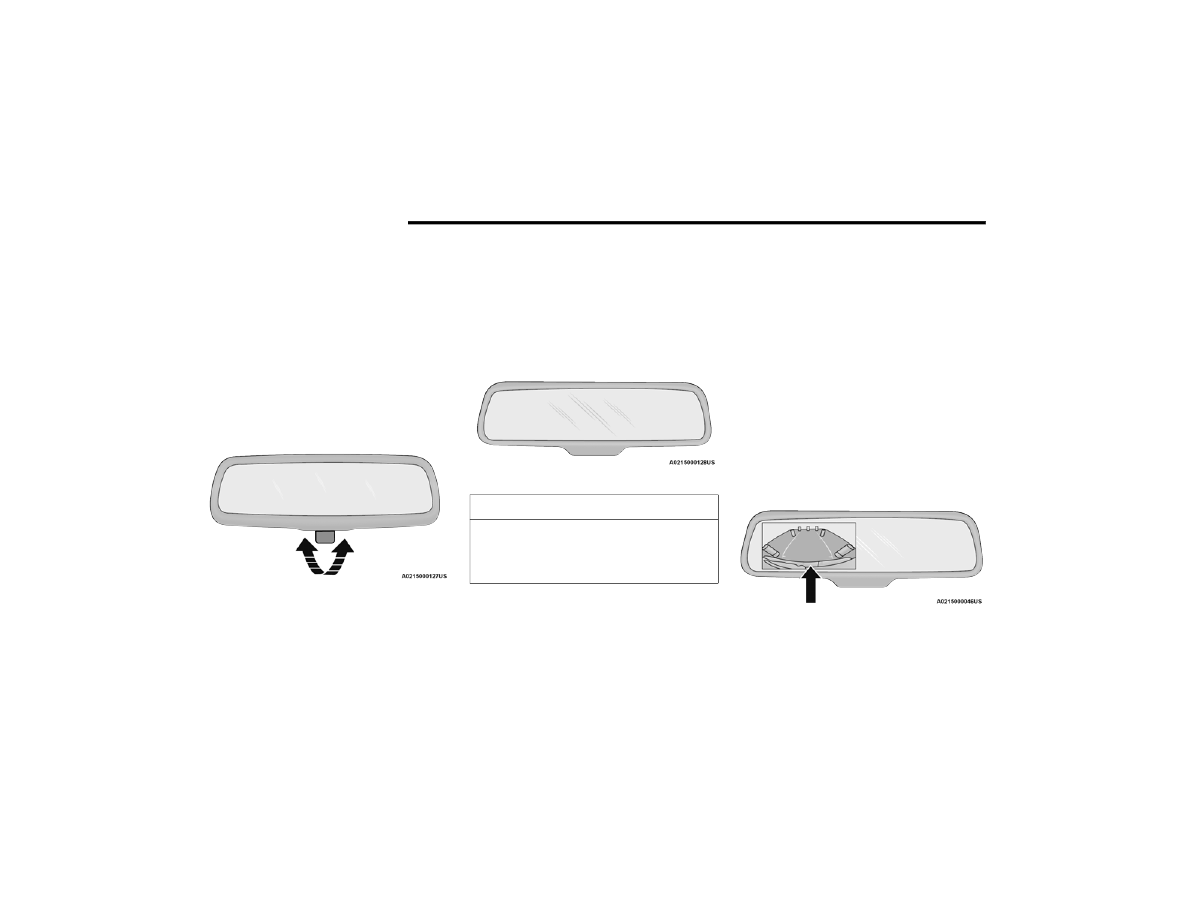

Adjusting Rearview Mirror

Automatic Dimming Mirror — If Equipped

The mirror head can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.

This mirror automatically adjusts for headlight

glare from vehicles behind you.

NOTE:

The Automatic Dimming feature is disabled when

the vehicle is in REVERSE to improve rear view

viewing.
The Automatic Dimming feature can be turned on

or off through the touchscreen.

Automatic Dimming Mirror

Automatic Dimming Mirror With Rear View

Camera Display — If Equipped

A single ball joint mirror is provided in the vehicle.

It is a twist on mirror that has a fixed position at the

windshield. The mirror installs on the windshield

button with a counterclockwise rotation and

requires no tools for mounting. The mirror head

can be adjusted up, down, left, and right for

various drivers. The mirror should be adjusted to

center on the view through the rear window.
This mirror automatically adjusts for headlight

glare from vehicles behind you.
When the vehicle is placed into reverse gear, a

video display illuminates to display the image

generated by the rear view camera. For the 3500,

4500, and 5500 Chassis Cab vehicles, the Rear

Backup Camera is shipped loose and not installed.

Please refer to the Ram Body Builder’s Guide at

https://www.ramtrucks.com/ram-commercial/

body-builders-guide.html for more information.

The auto dimming feature is also disabled to

improve rear view viewing.

Automatic Dimming Mirror With Rear View Camera

CAUTION!

To avoid damage to the mirror during cleaning,

never spray any cleaning solution directly onto

the mirror. Apply the solution onto a clean cloth

and wipe the mirror clean.

GETTING TO KNOW YOUR VEHICLE

39

Digital Rearview Mirror — If Equipped

The Digital Rearview Mirror provides a high

definition, wide and unobstructed view of the road

behind while driving.
Position the mirror in the regular Automatic

Dimming Mirror mode, then activate the Digital

Rearview Mirror mode.
To activate the Digital Rearview Mirror, pull the on/

off control lever on the bottom of the mirror

rearward toward the driver.

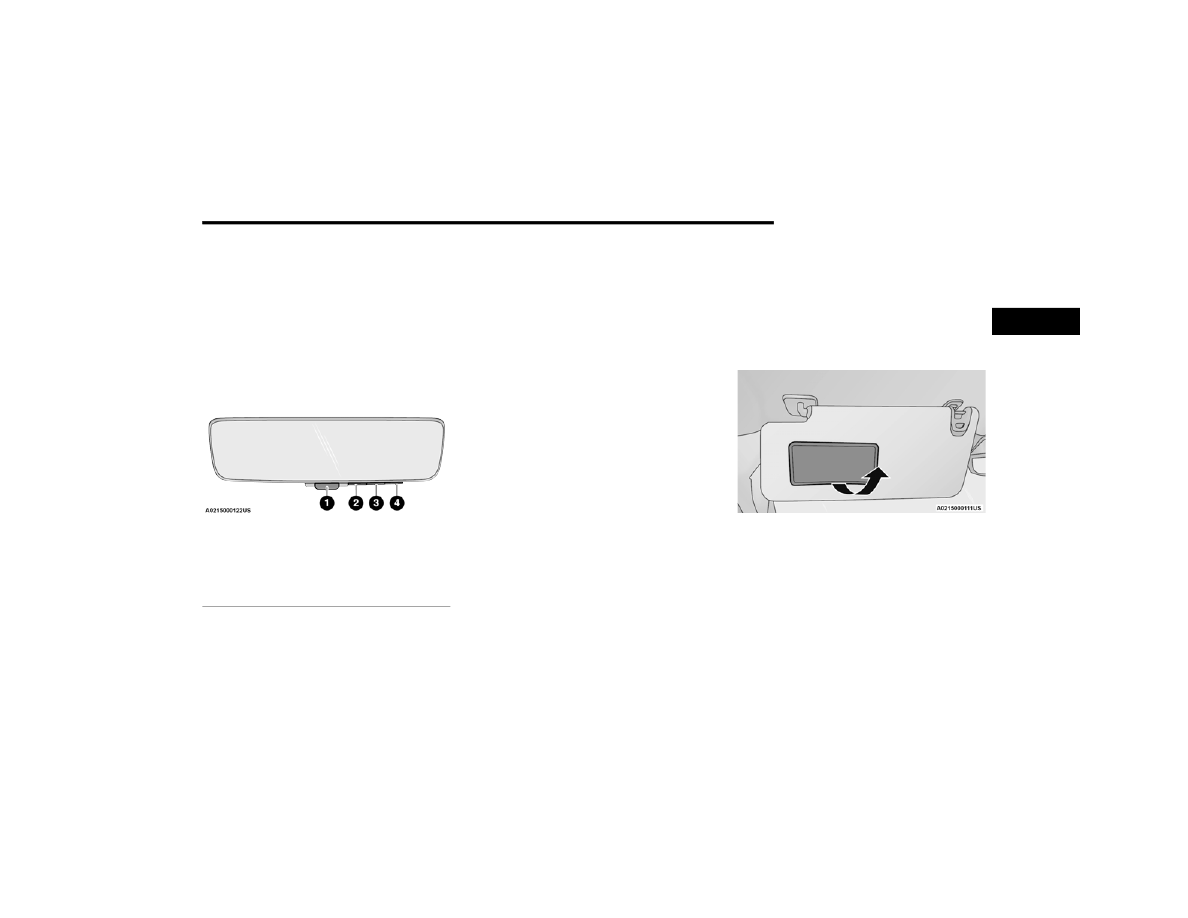

Digital Rearview Mirror

Push the menu button next to the on/off control to

access the following mirror options:



Brightness



Tilt



Tow Mode (if equipped)

Use the left and right buttons to scroll through

menu options.
When not in use, push the on/off forward toward

the windshield to return the mirror to the regular

Automatic Dimming Mirror.

NOTE:

The Digital Rearview Mirror is not as effective

during nighttime driving in low light applications.
Tow Mode
Your vehicle may be equipped with an additional

auxiliary trailer camera to be mounted on the rear

of a trailer. When the camera is connected, the

display in the Digital Rearview Mirror automatically

switches to the trailer camera.
To return to the rear view camera display toggle

through the menu options using the control

buttons on the mirror.
For more information on trailer camera options,

see

Ú

page 165.

I

LLUMINATED

 V

ANITY

 M

IRROR

 —

I

F

 E

QUIPPED

Illuminated vanity mirrors may be located on the

sun visors. To use the mirror, rotate the sun visor

down and swing the mirror cover upward. The

lights will turn on automatically. Closing the mirror

cover turns off the light.

Lift Cover For Illuminated Mirror

1 — On/Off Control
2 — Menu Button
3 — Left Scroll Button
4 — Right Scroll Button

2

40

GETTING TO KNOW YOUR VEHICLE



“Slide-On-Rod” Features Of Sun Visor —

If Equipped

The sun visor “Slide-On-Rod” feature allows for

additional flexibility in positioning the sun visor to

block out the sun.
1. Fold down the sun visor.
2. Unclip the visor from the corner clip.
3. Pivot the sun visor toward the side window.
4. Extend the sun visor for additional sun

blockage.

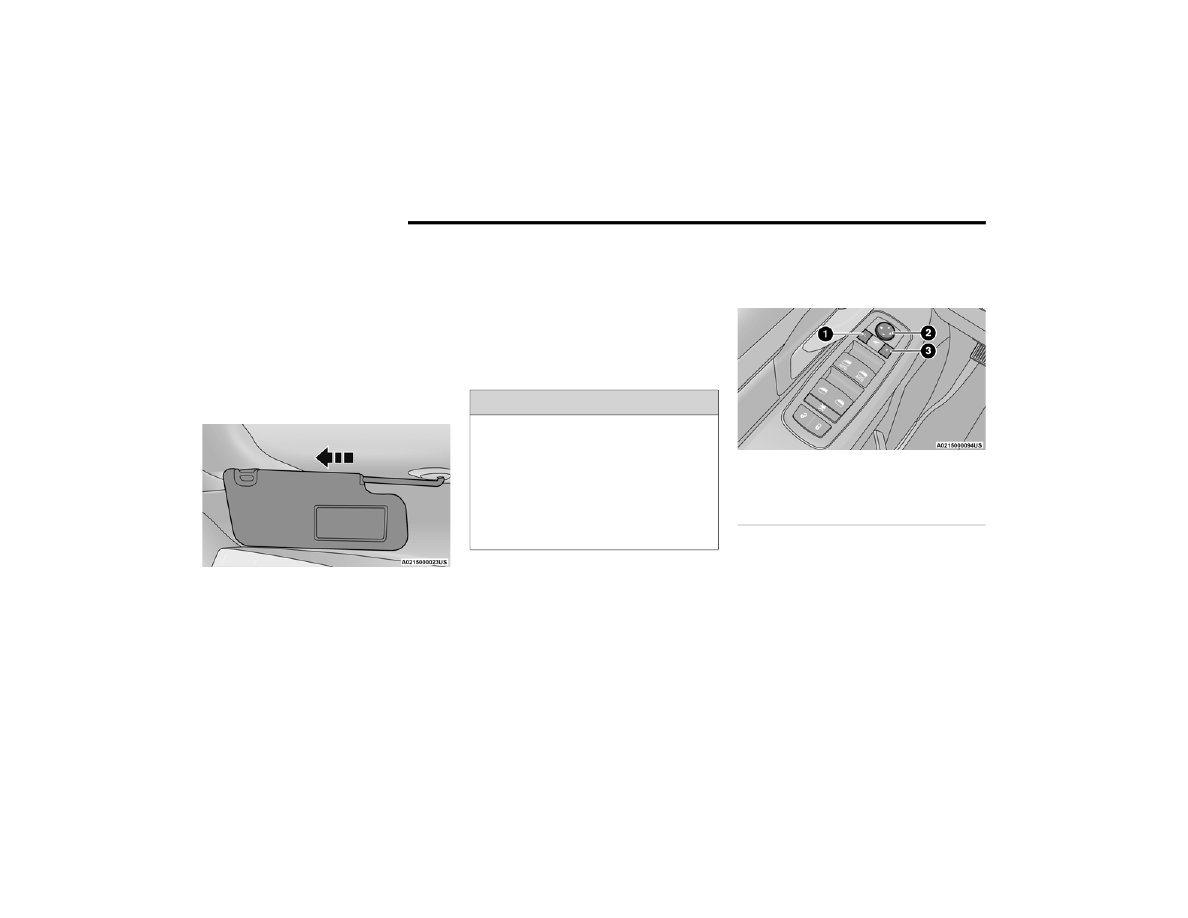

“Slide-On-Rod” Extender

NOTE:

The sun visor can also be extended while the sun

visor is against the windshield for additional sun

blockage through the front of the vehicle.

O

UTSIDE

 M

IRRORS



To receive maximum benefit, adjust the outside

mirrors to center on the adjacent lane of traffic

with a slight overlap of the view obtained on the

inside mirror.

NOTE:

If your vehicle is equipped with puddle lamps

under the outside mirrors, they can be turned off

through the Uconnect system

Ú

page 191.

P

OWER

 M

IRRORS

 — I

F

 E

QUIPPED



The controls for the power mirrors are located on

the driver's door trim panel.

Power Mirror Controls

The power mirror controls consist of mirror select

buttons and a four-way mirror control switch.
To adjust a mirror, push either the L (left) or R

(right) button to select the mirror that you want to

adjust.

WARNING!

Vehicles and other objects seen in the

passenger side convex mirror will look smaller

and farther away than they really are. Relying too

much on your passenger side convex mirror

could cause you to collide with another vehicle

or other object. Use your inside mirror when

judging the size or distance of a vehicle seen in

the passenger side convex mirror. Some vehicles

will not have a convex passenger side mirror.

1 — Left Mirror Selection
2 — Mirror Direction Control
3 — Right Mirror Selection

GETTING TO KNOW YOUR VEHICLE

41

Using the mirror control switch, push on any of the

four arrows for the direction that you want the

mirror to move.

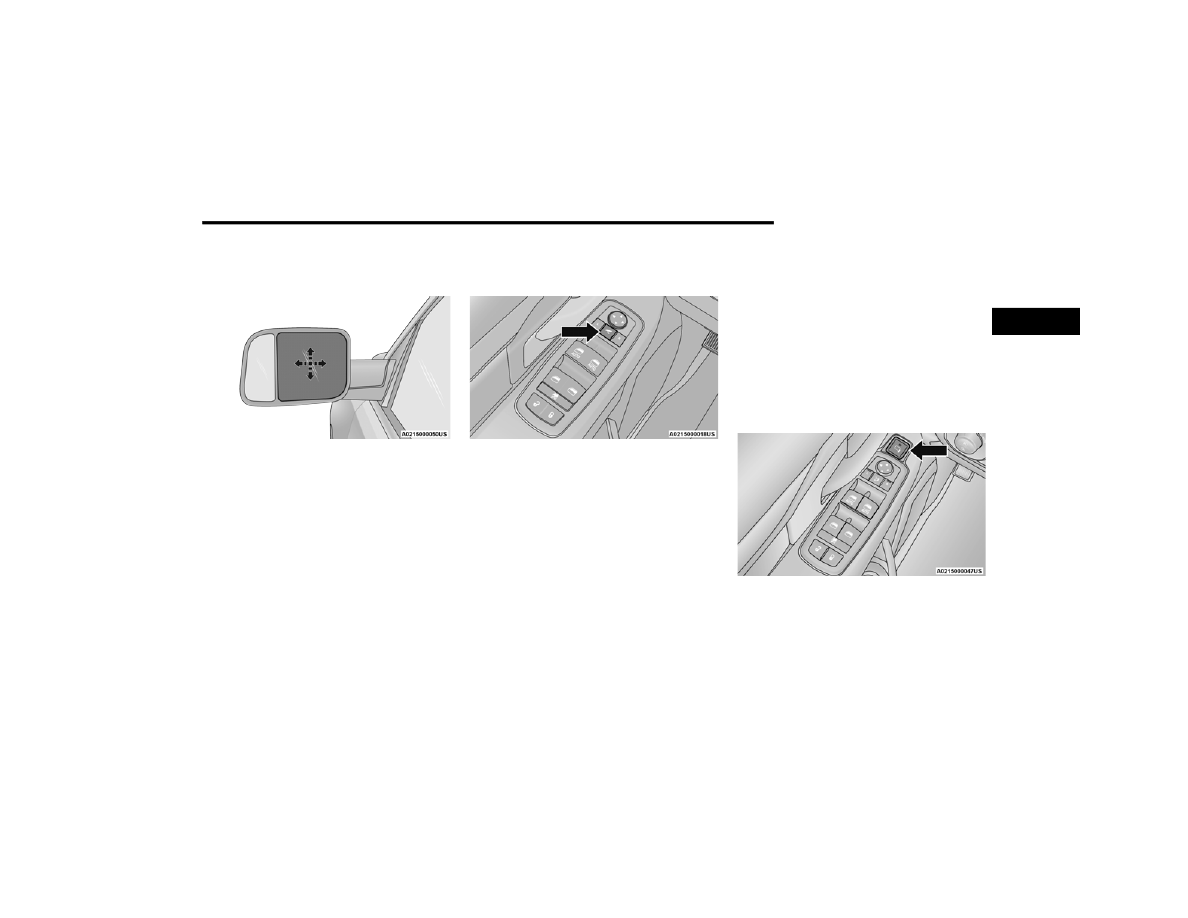

Power Mirror Movement

P

OWER

 F

OLDING

 O

UTSIDE

 M

IRRORS



F

OR

 S

TANDARD

 A

ND

 T

RAILER

 T

OW

 —

I

F

 E

QUIPPED

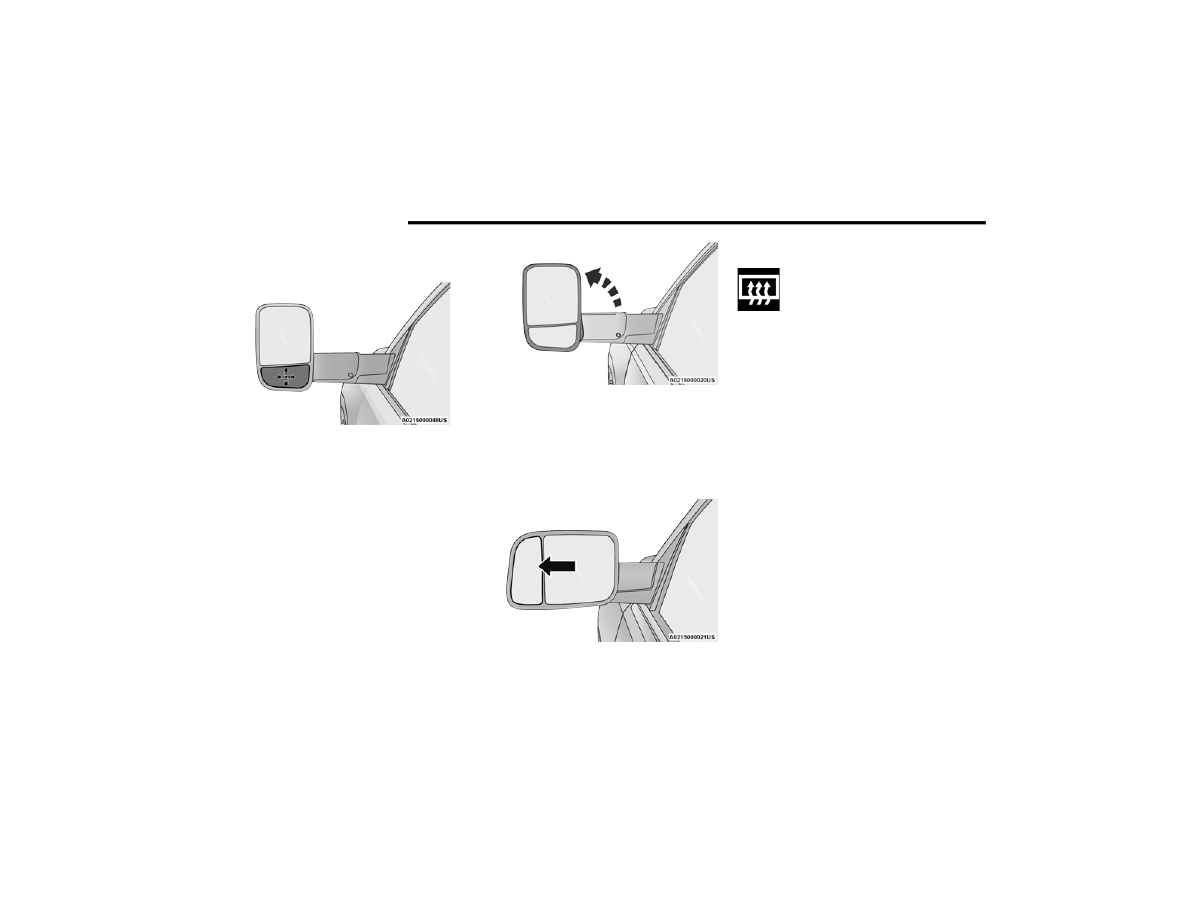

The power folding mirrors can be folded rearward

and unfolded into the normal driving position.
The switch for the power folding mirrors is located

between the power mirror switches L (left) and R

(right). Push the switch once and the mirrors will

fold in, push the switch a second time and the

mirrors will return to the normal driving position.
If the mirror is manually folded after a powered

cycle, a potential extra button push is required to

get the mirrors back to the normal driving position.

If the mirror does not fold automatically, check for

ice or dirt buildup at the pivot area, which can

cause excessive drag.

Power Folding Mirror Switch

Resetting The Power Folding Outside Mirrors
You may need to reset the power folding mirrors if

the following occurs:



The mirrors are accidentally blocked while

folding.



The mirrors are accidentally manually folded/

unfolded (by hand or by pushing the power

folding mirror switch).



The mirrors come out of the unfolded position.



The mirrors shake and vibrate at normal driving

speeds.

To reset the power folding mirrors: Fold and unfold

them by pushing the button (this may require

multiple attempts). This resets them to their

normal driving position.

P

OWER

 C

ONVEX

 M

IRROR

 S

WITCH

 —

I

F

 E

QUIPPED

The Power Convex Mirror Switch is located on the

door trim panel, above the power mirror controls.

The switch enables the movement of the convex

portion of both the driver and passenger outside

mirrors.

Power Convex Mirror Switch

To adjust the convex portion of the outside mirrors,

push the Power Convex Mirror Switch. Then, select

the mirror you want to adjust by using the L (left) or

R (right) buttons.

2

42

GETTING TO KNOW YOUR VEHICLE



To return the control to the large mirror, push the

Power Convex Mirror Switch a second time.

Trailer Tow Power Convex Mirror

NOTE:

If the Power Convex Mirror Switch is not pushed a

second time, the switch will automatically default

back to the larger portion of the outside mirrors

after a period of time.

T

RAILER

 T

OWING

 M

IRRORS

These mirrors are designed with an adjustable

mirror head to provide a greater vision range when

towing extra-wide loads. To change position

inboard or outboard, the mirror head should be

rotated (flipped in or out).

Trailer Towing Position

NOTE:

Fold the trailer towing mirrors rearward prior to

entering an automated car wash.
A small blindspot mirror is located next to the main

mirror and can be adjusted manually.

Blindspot Mirror

H

EATED

 M

IRRORS

 — I

F

 E

QUIPPED



These mirrors are heated to melt frost or

ice. This feature will be activated

whenever you turn on the rear window

defroster (if equipped)

Ú

page 54.

T

ILT

 S

IDE

 M

IRRORS

 I

N

 R

EVERSE

 —

I

F

 E

QUIPPED

This feature provides automatic outside mirror

positioning which will assist with the driver’s

ground visibility. The outside mirrors will move

slightly downward from the present position when

the vehicle is shifted into REVERSE. The outside

mirrors will then return to the original position

when the vehicle is shifted out of REVERSE. If the

vehicle is equipped with Driver Memory Settings,

this feature will be linked to the programmable

settings.

NOTE:

The Tilt Side Mirrors In Reverse feature can be

turned on and off using the Uconnect system

Ú

page 191.
