GETTING TO KNOW YOUR INSTRUMENT PANEL

75

B

ASE

 / M

IDLINE

 I

NSTRUMENT

 C

LUSTER



D

ESCRIPTIONS

1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Voltmeter



When the vehicle is in the RUN state, the

gauge indicates the electrical system

voltage. The pointer should stay within the

normal range if the battery is charged. If the

pointer moves to either extreme left or right

and remains there during normal driving,

the electrical system should be serviced.

3. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 81.



The display always shows one of the main

menu item after the ignition is placed on.

4. Oil Pressure Gauge



The pointer should always indicate the oil

pressure when the engine is running. A

continuous high or low reading under

normal driving conditions may indicate a

lubrication system malfunction. Immediate

service should be obtained from an autho

-

rized dealer.

5. Speedometer



Indicates vehicle speed.

6. Temperature Gauge



The gauge pointer shows engine coolant

temperature. The pointer positioned within

the normal range indicates that the engine

cooling system is operating satisfactorily.



The gauge pointer will likely indicate a

higher temperature when driving in hot

weather, up mountain grades, or when

towing a trailer. It should not be allowed to

exceed the upper limits of the normal oper

-

ating range.

7. Fuel Gauge



The pointer shows the level of fuel in the

fuel tank when the ignition is in the ON/RUN

position.



 The fuel pump symbol points to the

side of the vehicle where the fuel

door is located.

WARNING!

A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling

coolant. It is recommended to call an authorized

dealer for service if your vehicle overheats. If you

decide to look under the hood yourself, Follow

the warnings under the Cooling System Pressure

Cap paragraph

Ú

page 354.

CAUTION!

Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge

reads “H,” pull over and stop the vehicle. Idle the

vehicle with the air conditioner turned off until

the pointer drops back into the normal range. If

the pointer remains on the “H,” turn the engine

off immediately and call an authorized dealer for

service.

3

76

GETTING TO KNOW YOUR INSTRUMENT PANEL



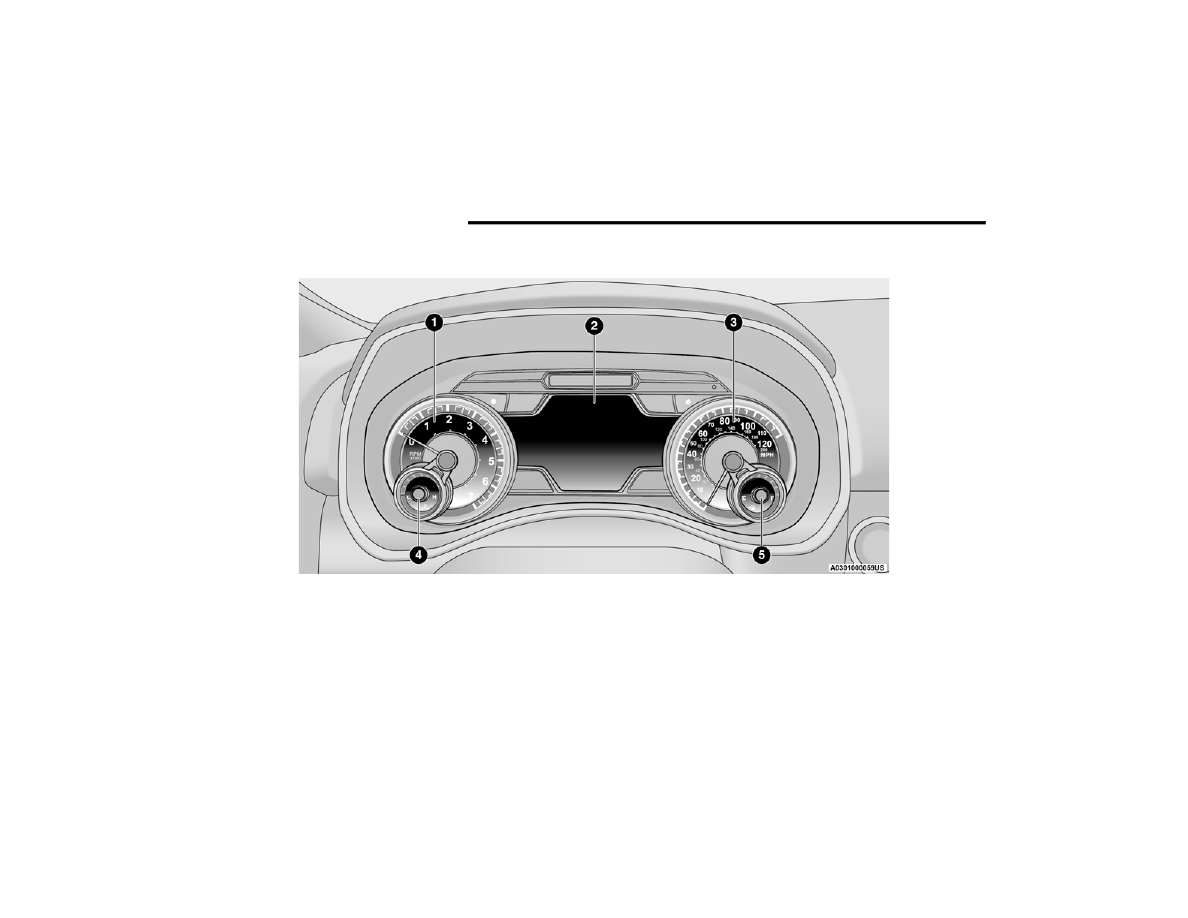

PREMIUM INSTRUMENT CLUSTER — GASOLINE

GETTING TO KNOW YOUR INSTRUMENT PANEL

77

P

REMIUM

 I

NSTRUMENT

 C

LUSTER



D

ESCRIPTIONS

1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 81.



The display always shows one of the main

menu item after the ignition is placed on.

3. Speedometer



Indicates vehicle speed.

4. Temperature Gauge



The gauge pointer shows engine coolant

temperature. The pointer positioned within

the normal range indicates that the engine

cooling system is operating satisfactorily.



The gauge pointer will likely indicate a

higher temperature when driving in hot

weather, up mountain grades, or when

towing a trailer. It should not be allowed to

exceed the upper limits of the normal oper

-

ating range.

5. Fuel Gauge



The pointer shows the level of fuel in the

fuel tank when the ignition is in the ON/RUN

position.



 The fuel pump symbol points to the

side of the vehicle where the fuel

door is located.

WARNING!

A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling

coolant. It is recommended to call an authorized

dealer for service if your vehicle overheats. If you

decide to look under the hood yourself, Follow

the warnings under the Cooling System Pressure

Cap paragraph

Ú

page 354.

CAUTION!

Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge

reads “H,” pull over and stop the vehicle. Idle the

vehicle with the air conditioner turned off until

the pointer drops back into the normal range. If

the pointer remains on the “H,” turn the engine

off immediately and call an authorized dealer for

service.

3

78

GETTING TO KNOW YOUR INSTRUMENT PANEL



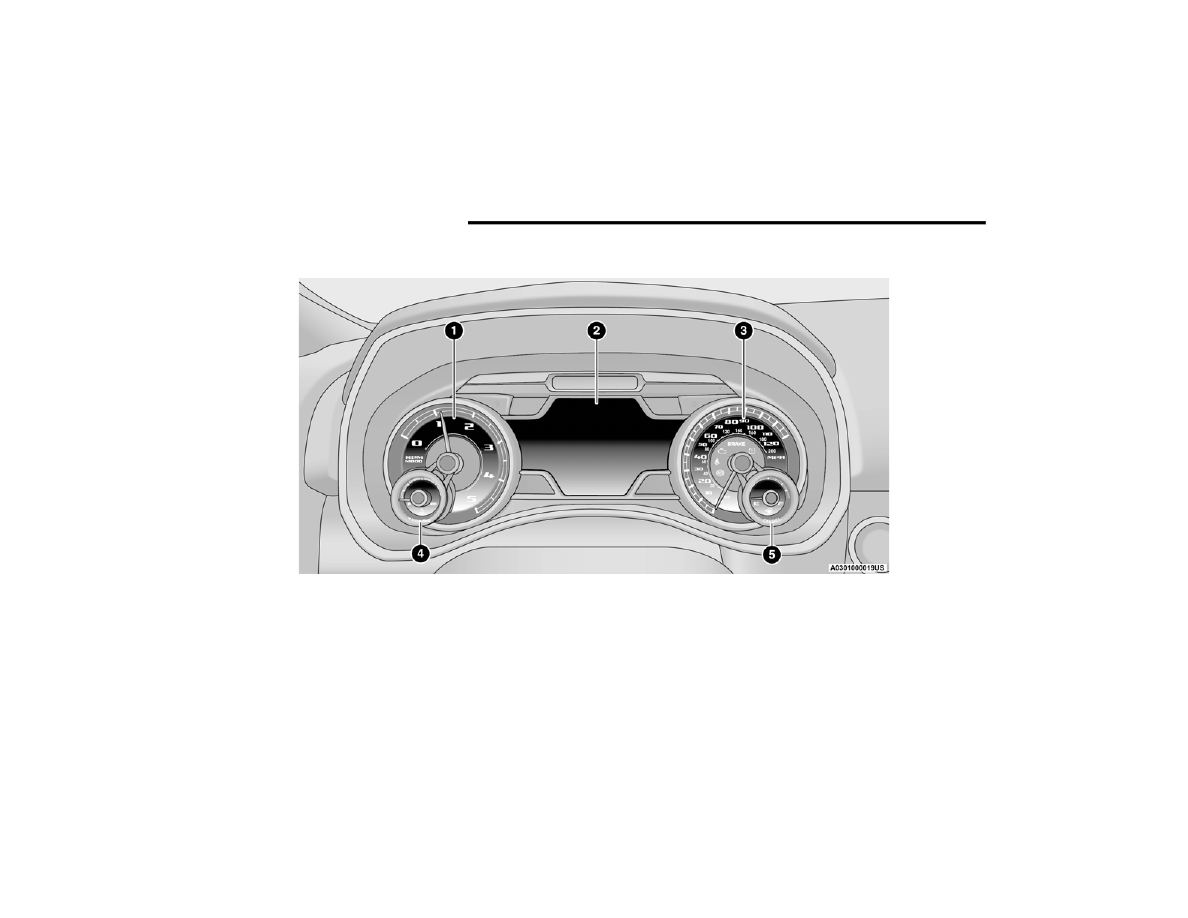

BASE / MIDLINE INSTRUMENT CLUSTER — DIESEL

GETTING TO KNOW YOUR INSTRUMENT PANEL

79

D

IESEL

 I

NSTRUMENT

 C

LUSTER



1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Engine Coolant Temperature



This gauge shows the engine coolant tempera

-

ture. The gauge pointer will likely show higher

temperatures when driving in hot weather, up

mountain grades, or in heavy stop and go

traffic. If the red Warning Light turns on while

driving, safely bring the vehicle to a stop, and

turn off the engine. DO NOT operate the

vehicle until the cause is corrected.

3. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 81.



The display always shows one of the main

menu item after the ignition is placed on.

4. Oil Pressure Gauge



The pointer should always indicate some oil

pressure when the engine is running. A

continuous high or low reading under

normal driving conditions may indicate a

lubrication system malfunction. Immediate

service should be obtained from an autho

-

rized dealer.

5. Speedometer



Indicates vehicle speed.

6. Diesel Exhaust Fluid (DEF) Gauge



The DEF Gauge displays the actual level of

Diesel Exhaust Fluid in the DEF tank. DEF is

required to maintain normal vehicle opera

-

tion and emissions compliance. If some

-

thing is wrong with the gauge, a DEF

Warning Message or Malfunction Indicator

Light (MIL) will be displayed. More informa

-

tion is available in the instrument cluster

display section under the heading of DEF

Warning Messages.

7. Fuel Gauge



The pointer shows the level of fuel in the

fuel tank when the ignition switch is in the

ON/RUN position.



 The fuel pump symbol points to the

side of the vehicle where the fuel

filler door is located.

NOTE:



The gauge may take up to five seconds to

update after adding a gallon or more of DEF to

the DEF tank. If you have a fault related to the

DEF system, the gauge may not update to the

new level. See an authorized dealer for service.



The DEF gauge may also not immediately

update after a refill if the temperature of the

DEF fluid is below 39°F (4°C). The DEF tank

heater will possibly warm up the DEF fluid and

allow the gauge to update after a period of run

time. Under very cold conditions, it is possible

that the gauge may not reflect the new fill level

for several drives.

WARNING!

A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling

coolant. It is recommended to call an authorized

dealer for service if your vehicle overheats.

CAUTION!

Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge

reads greater “H,” pull over and stop the vehicle.

Idle the vehicle with the air conditioner turned

off until the pointer drops back into the normal

range. If the pointer remains on the “h,” turn the

engine off immediately and call an authorized

dealer for service.

3

80

GETTING TO KNOW YOUR INSTRUMENT PANEL



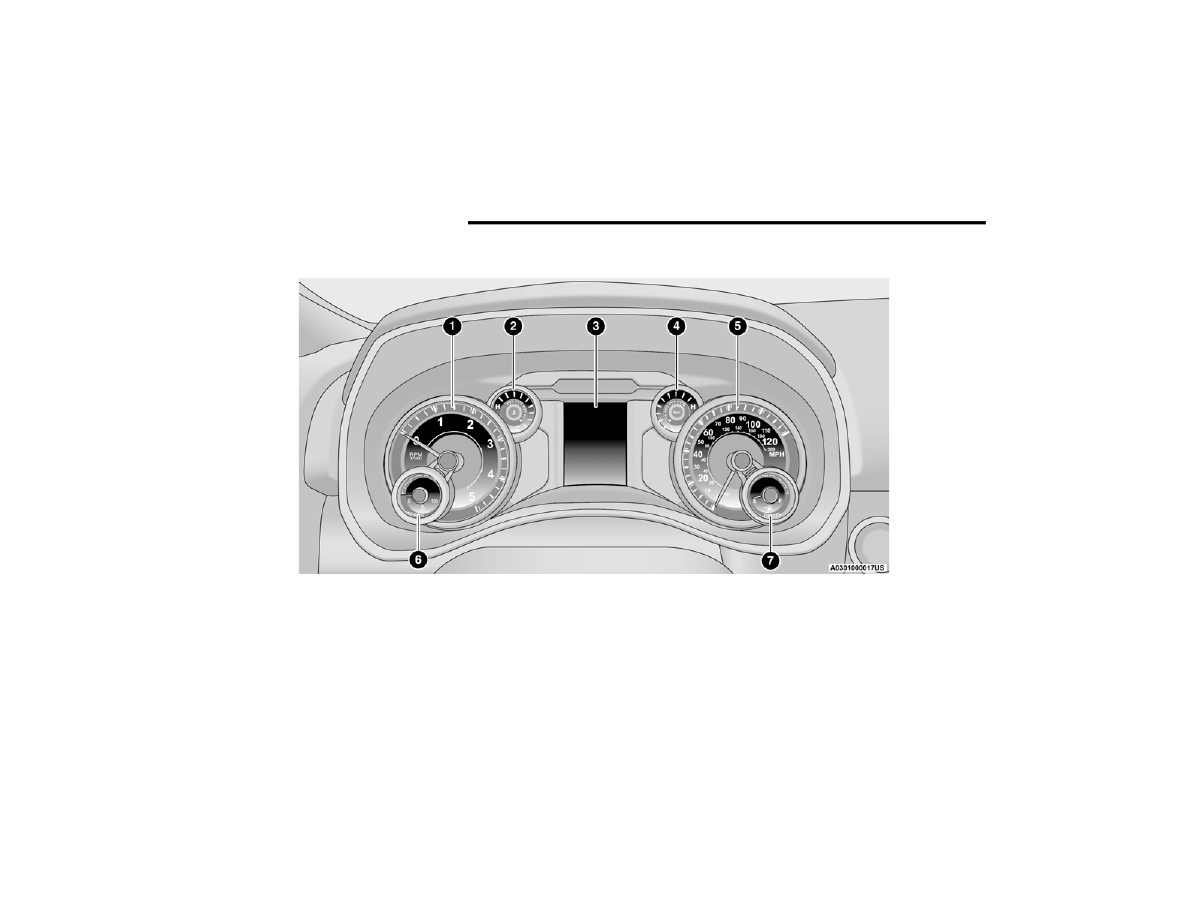

PREMIUM INSTRUMENT CLUSTER — DIESEL

GETTING TO KNOW YOUR INSTRUMENT PANEL

81

D

IESEL

 I

NSTRUMENT

 C

LUSTER



1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 81.



The display always shows one of the main

menu item after the ignition is placed on.

3. Speedometer



Indicates vehicle speed.

4. Diesel Exhaust Fluid (DEF) Gauge



The DEF Gauge displays the actual level of

Diesel Exhaust Fluid in the DEF tank. DEF is

required to maintain normal vehicle opera

-

tion and emissions compliance. If some

-

thing is wrong with the gauge, a DEF

Warning Message or Malfunction Indicator

Light (MIL) will be displayed. More informa

-

tion is available in the instrument cluster

display section under the heading of Diesel

Exhaust Fluid (DEF) Warning Messages.

5. Fuel Gauge



The pointer shows the level of fuel in the

fuel tank when the ignition switch is in the

ON/RUN position.



 The fuel pump symbol points to the

side of the vehicle where the fuel

filler door is located.

NOTE:



The DEF tank on these vehicles is designed with

a large amount of full reserve. So the level

sensor will indicate a full reading even before

the tank is completely full. To put it another way,

there’s additional storage capacity in the tank

above the Full mark that’s not represented in

the gauge. You may not see any movement in

the reading, even after driving up to 200 miles

(321 kilometers) in some cases.



The gauge may take up to five seconds to

update after adding a gallon or more of DEF to

the DEF tank. If you have a fault related to the

DEF system, the gauge may not update to the

new level. See an authorized dealer for service.



The DEF gauge may also not immediately

update after a refill if the temperature of the

DEF fluid is below 39°F (4°C). The DEF tank

heater will possibly warm up the DEF fluid and

allow the gauge to update after a period of run

time. Under very cold conditions, it is possible

that the gauge may not reflect the new fill level

for several drives.

INSTRUMENT CLUSTER DISPLAY

Your vehicle is equipped with an instrument cluster

display, which offers useful information to the

driver. With the ignition in the OFF mode, opening/

closing of a door will activate the display for

viewing, and display the total miles, or kilometers,

in the odometer. Your instrument cluster display is

designed to display important information about

your vehicle’s systems and features. Using a driver

interactive display located on the instrument

panel, your instrument cluster display can show

you how systems are working and give you

warnings when they are not. The steering wheel

mounted controls allow you to scroll through the

main menus and submenus. You can access the

specific information you want and make selections

and adjustments.

3

82

GETTING TO KNOW YOUR INSTRUMENT PANEL



I

NSTRUMENT

 C

LUSTER

 D

ISPLAY

 A

ND



C

ONTROLS

The instrument cluster display features a driver

interactive display that is located in the instrument

cluster.

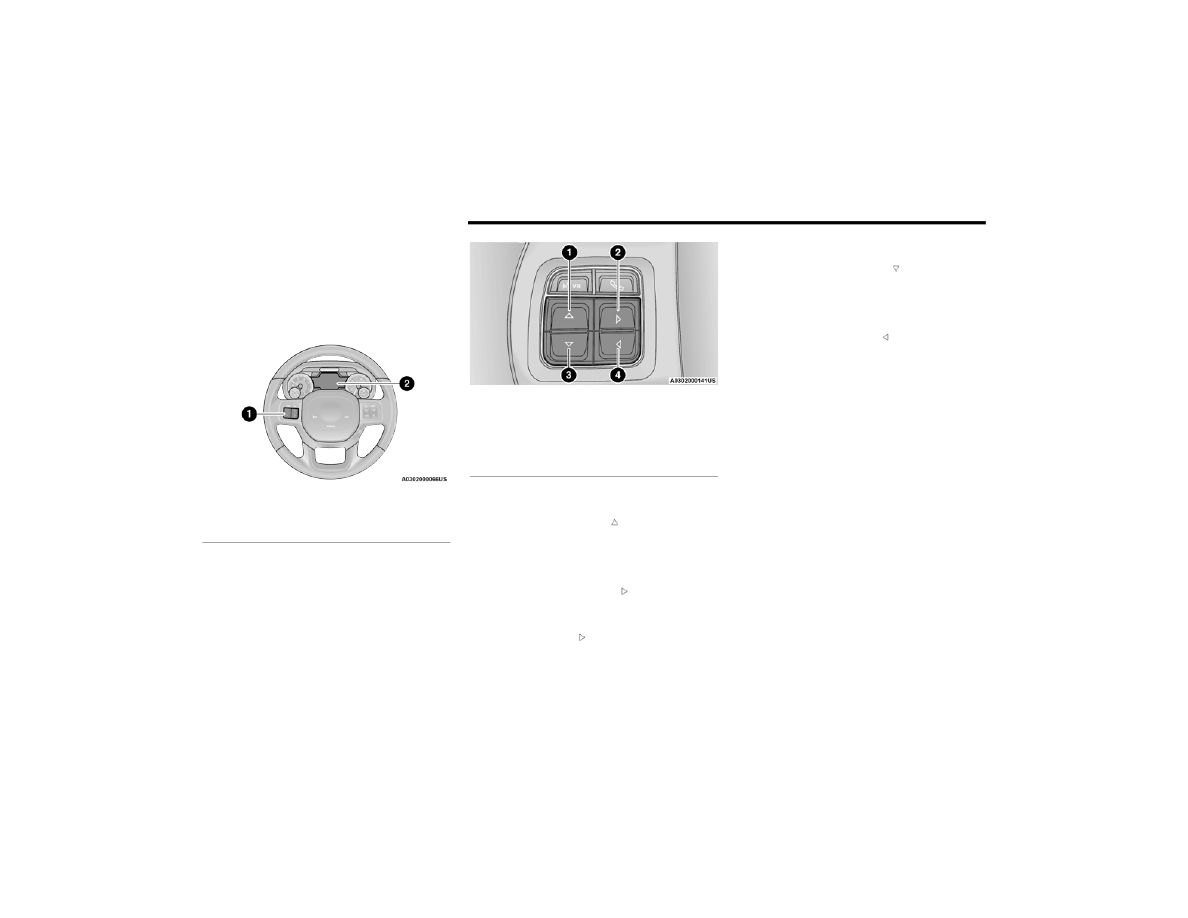

Instrument Cluster Display Location and Controls

The system allows the driver to select information

by pushing the following instrument cluster display

control buttons located on the left side of the

steering wheel:

Instrument Cluster Display Control Buttons



Up Arrow Button
Push and release the up   arrow button to

scroll upward through the main menu items,

submenu screen, and vehicle settings.



Right Arrow Button
Push and release the right   arrow button to

access/select the information screens or

submenu screens of a main menu item. Push
and hold the right   arrow button for two

seconds to reset displayed/selected features

that can be reset.



Down Arrow Button
Push and release the down   arrow button to

scroll downward through the main menu items,

submenu screen, and vehicle settings.



Left Arrow Button
Push and release the left   arrow button to

access/select the information screens,

submenu screens of a main menu item, or to

return to the main menu.

O

IL

 L

IFE

 R

ESET



Your vehicle is equipped with an engine oil change

indicator system. The “Oil Change Required”

message will display in the instrument cluster

display after a single chime has sounded, to

indicate the next scheduled oil change interval.

The engine oil change indicator system is duty

cycle based, which means the engine oil change

interval may fluctuate, dependent upon your

personal driving style.

NOTE:

Use the steering wheel instrument cluster display

controls for the following procedure.

1 – Instrument Cluster Display Controls
2 – Instrument Cluster Display Screen

1 – Up Arrow Button
2 – Right Arrow Button
3 – Down Arrow Button
4 – Left Arrow Button

GETTING TO KNOW YOUR INSTRUMENT PANEL

83

Oil Life Reset Procedure
1. Without pushing the brake pedal, push the

ENGINE START/STOP button and place the

ignition to the ON/RUN position (do not start

the engine).

2. Push and release the down   arrow button to

scroll downward through the main menu to

“Vehicle Info.”

3. Push and release the right   arrow button to

access the ”Vehicle Info” screen, then scroll up

or down to select “Oil Life.”

4. Push and hold the right   arrow button to

select “Reset”.

5. Push and release the down   arrow button to

select “Yes,” then push and release the
right   arrow button to reset the Oil Life to

100%.

6. Push and release the up   arrow button to

exit the instrument cluster display screen.

Secondary Method Of Resetting Engine Oil Life
1. Without pressing the brake pedal, push the

ENGINE START/STOP button and place the

ignition to the ON/RUN position (do not start

the engine).

2. Fully press the accelerator pedal, slowly, three

times within ten seconds.

3. Without pushing the brake pedal, push the

ENGINE START/STOP button once to return the

ignition to the OFF position.

NOTE:

If the indicator message illuminates when you start

the vehicle, the oil change indicator system did not

reset. If necessary, repeat this procedure.

D

ISPLAY

 M

ENU

 I

TEMS

Push and release the up   or down   arrow

button until the desired selectable menu icon is

highlighted in the instrument cluster display.
The instrument cluster display menu items may

consist of the following:

Speedometer

Push and release the up   or down   arrow

button until the speedometer menu item is

highlighted in the instrument cluster display. Push
and release the right   arrow button to cycle the

display between mph and km/h.

Vehicle Info

Push and release the up   or down   arrow

button until the Vehicle Info menu item is

highlighted in the instrument cluster display. Push
and release the right   arrow button to enter the

submenus items of Vehicle Info. Follow the

directional prompts to access or reset any of the

following Vehicle Info submenu items:

Speedometer

Vehicle Info

Off Road —

If Equipped

Driver Assist —

If Equipped

Fuel Economy

Trip A/Trip B

Screen Set Up

Vehicle

Settings —

If Equipped

Commercial

Settings —

If Equipped

Trailer Tow

Audio

Messages

Tire Pressure

Coolant

Temperature

Transmission

Temperature —

If Equipped

Oil

Temperature

Oil Pressure

Exhaust Brake

— If Equipped

Boost

Pressure —

If Equipped

Diesel

Particulate

Filter (DPF) —

If Equipped

Oil Life

Fuel Filter Life

— If Equipped

Battery

Voltage

Gauge

Summary

Engine Hours

3

84

GETTING TO KNOW YOUR INSTRUMENT PANEL



Off Road

Push and release the up   or down   arrow

button until the Off Road menu icon is displayed in

the instrument cluster display. Push and release
the left   or right   arrow button to scroll

through the information submenus.



Drivetrain



Front Wheel Angle: displays the graphical

and numerical value of calculated average

front wheel angle from the steering wheel

orientation.



Transfer Case Lock Status: displays “Lock”

graphic only during 4WD High, 4WD High

Part Time, 4WD Low status.



Axle Lock And Sway Bar Status (If

Equipped): displays front and rear or rear

only axle locker graphic, and sway bar

connection graphic with text message

(connected or disconnected).



Pitch And Roll



Displays the pitch and roll of the vehicle in

the graphic with the angle number on the

screen.

NOTE:

When vehicle speed becomes too high to display

the pitch and roll, “- -” will display in place of the

numbers, and the graphic will be greyed out. A

message indicating the necessary speed for the

feature to become available will also display.

Driver Assist — If Equipped

The Driver Assist menu displays the status of the

ACC system.
Push and release the up   or down   arrow

button until the Driver Assist menu is displayed in

the instrument cluster display.
Adaptive Cruise Control (ACC) Feature
The instrument cluster display displays the current

ACC system settings. The information displayed

depends on ACC system status.
Push the ACC on/off button (located on the

steering wheel) until one of the following displays

in the instrument cluster display:
Adaptive Cruise Control Off
When ACC is deactivated, the display will read

“Adaptive Cruise Control Off.”
Adaptive Cruise Control Ready
When ACC is activated but the vehicle speed

setting has not been selected, the display will read

“Adaptive Cruise Control Ready.”

Push the SET + or the SET- button (located on the

steering wheel) and the following will display in the

instrument cluster display:
ACC SET
When ACC is set, the set speed will display in the

instrument cluster.
The ACC screen may display once again if any ACC

activity occurs, which may include any of the

following:



Distance Setting Change



System Cancel



Driver Override



System Off



ACC Proximity Warning



ACC Unavailable Warning

NOTE:

The instrument cluster display will return to the last

display selected after five seconds of no ACC

display activity

Ú

page 143.

LaneSense — If Equipped
The instrument cluster display displays the current

LaneSense system settings. The information

displayed depends on LaneSense system status

and the conditions that need to be met

Ú

page 156.

GETTING TO KNOW YOUR INSTRUMENT PANEL

85

Fuel Economy

Push and release the up   or down   arrow

button until the Fuel Economy menu item is

highlighted in the instrument cluster display. Push
and Hold the right   arrow button to reset

Average Fuel Economy.



Current Fuel Economy Gauge



Average Fuel Economy Value



Range To Empty



Fuel Tank Levels — If Equipped

Trip A/Trip B

Push and release the up   or down   arrow

button until the Trip menu item is highlighted in the

instrument cluster display. Push and release the
right   arrow button to enter the submenus of

Trip A and Trip B. The Trip A or Trip B information

will display the following:



Distance



Average Fuel Economy



Elapsed Time

Push and hold right   arrow button to reset all

information.

Trailer Tow

Push and release the up   or down   arrow

button until the Trailer Tow menu item is

highlighted in the instrument cluster display. Push
and release the right   or left   arrow button to

cycle through the following trailer tow information:



Trip (trailer specific) Distance: Push and hold

the OK button to reset the distance.



Integrated Trailer Brake Module (ITBM):



Braking Output



Trailer Type



ITBM Gain



Trailer Light Check: Push and hold the OK

button to begin the Trailer Light Test sequence

Ú

page 181.



Trailer Tire Pressure Monitoring: The Instrument

Cluster Display will display the Trailer Tire Pres

-

sure for a connected trailer with sensors that

match the active trailer profile. When a low tire

is present, the low tire value will be displayed in

red, and the affected low tire will have a red

glow. “Trailer Tire Low“ will be displayed on the

center bottom of the Instrument Cluster Display

screen.

Audio

Push and release the up   or down   arrow

button until the Audio Menu icon/title is

highlighted in the instrument cluster display. This

menu will display the audio source information,

including the Song name, Artist name, and audio

source with an accompanying graphic.
Phone Call Status
When a call is incoming, a Phone Call Status

pop-up will display on the screen. The pop-up will

remain until the phone is answered or ignored.

NOTE:

The call status will temporarily replace the

previous media source information displayed on

the screen. When the pop-up is no longer

displayed, the display will return to the last used

screen.

Stored Messages

Push and release the up   or down   arrow

button until the Messages Menu item is

highlighted. This feature shows the number of

stored warning messages. Push and release the
right   or left   arrow button to cycle through

stored messages.

3

86

GETTING TO KNOW YOUR INSTRUMENT PANEL



Screen Setup Menu Item

Push and release the up   or down   arrow

button until the Screen Setup menu item is

highlighted in the instrument cluster display. Push
and release the right   arrow button to enter the

Screen Setup submenu. The Screen Setup feature

allows you to change what information is displayed

in the instrument cluster as well as the location

that information is displayed.
Current Gear — If Equipped



Off



On

Odometer



Unit Without Decimal



Unit With Decimal

NOTE:

Menus with (Show/Hide) can push the right

arrow button to choose whether to show or hide

this menu in the instrument cluster display.

Favorite Menu

Speedometer

Screen Setup

Vehicle Info

Driver Assist

(Show/Hide) —

If Equipped

Commercial

Settings —

If Equipped

Fuel Economy

(Show/Hide)

Trip Info

(Show/Hide)

Trailer Tow

(Show/Hide)

Messages

Audio

(Show/Hide)

Vehicle

Settings —

If Equipped

Upper Left or Upper Right — If Equipped

None

Compass —

If Equipped

Time

Outside Temp

— If Equipped

Range To

Empty

Average Econ

Current Econ Trailer Brake —

If Equipped

Battery

Voltage —

If Equipped

Trip B Distance

Coolant

Temperature —

If Equipped

Trip A Distance

Trailer Trip — If

Equipped

Oil Pressure —

If Equipped

Oil

Temperature —

If Equipped

Transmission

Temperature —

If Equipped

Oil Life —

If Equipped

Turbo Boost —

If Equipped

Exhaust Brake

— If Equipped

Fuel Filter Life

— If Equipped

Center

None

Outside Temp

Compass

Range To

Empty

Average Econ

Time

Current Econ Trip B Distance Trip A Distance

Audio

Speedometer

Trailer Trip —

If Equipped

Menu Title

Left Side or Right Side — If Equipped

None

Fuel Filter Life

— If Equipped

Menu Icon

Average Econ

Range

Oil

Temperature

Coolant

Temperature

Oil Life

Transmission

Temperature

Lower Left and Lower Right — If Equipped

None

Range To

Empty

Compass

Outside Temp

Time

Average Econ

Trip A Distance Trip B Distance

Trailer Trip

Current Econ

Trailer Brake

Coolant

Temperature

GETTING TO KNOW YOUR INSTRUMENT PANEL

87

Restore Defaults



Cancel



Restore

Settings — If Equipped

Personal Settings allows the driver to set and recall

features when the transmission is in PARK.
Push and release the up   or down   arrow

button until Settings displays in the instrument

cluster display.

Follow the prompts to display and set any of the

following Vehicle Settings.

NOTE:

Your vehicle may be equipped with the following

settings.



If equipped with a base radio (Non-Touch

-

screen) Vehicle Settings will be included in the

instrument cluster display.



If equipped with a Touchscreen radio, the

Vehicle Settings will be included in the radio

head unit.

Oil Pressure

Oil

Temperature

Battery

Voltage

Transmission

Temperature

Oil Life

Turbo Boost —

If Equipped

Exhaust Brake

— If Equipped

Fuel Filter Life

— If Equipped

Lower Left and Lower Right — If Equipped

Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

Language Select

Language

English, Spanish, French, Arabic

Units

Units

U.S.; Metric

ParkSense

ParkSense



Front Volume — Low; Medium; High



Rear Volume — Low; Medium; High

Tilt Mirror in Reverse

Tilt Mirror in R

On; Off

Rain Sensing Wipers

Auto Wipers

On; Off

Hill Start Assist

Hill Start Assist

On; Off

Headlights Off Delay

Lights Off Delay

0 seconds; 30 seconds; 60 seconds; 90 seconds

Illuminated Approach

Lights w/ Unlock

0 seconds; 30 seconds; 60 seconds; 90 seconds

Headlights On with Wipers

Lights w/ Wipers

On; Off

Automatic High beams

Auto High beams

On; Off

Daytime Running Lights

Daytime Lights

On; Off

3

88

GETTING TO KNOW YOUR INSTRUMENT PANEL



Flash Lights with Lock

Lights w/ Lock

On; Off

Auto Lock Doors

Auto Lock Doors

On; Off

Auto Unlock Doors

Auto Unlock Doors

On; Off

Sound Horn with Remote Start

Horn w/ Rmt Start

On; Off

Sound Horn with Remote Lock

Horn w/ Rmt Lock

Off; 1st Press; 2nd Press

Remote Unlock Sequence

Remote Unlock

Driver Door; All Doors

Key Fob Linked to Memory

Key in Memory

On; Off

Passive Entry

Passive Entry

On; Off

Remote Start Comfort System

Rmt Start Comfort

Off; Remote Start; All starts

Easy Exit Seat

Easy Exit Seat

On; Off

Key-off Power Delay

Power Off Delay

Off; 45 seconds; 5 minutes; 10 minutes

Commercial Settings

Commercial



Aux Switches



Power Take-Off



PIN Setup

NOTE:

If the vehicle’s PIN is forgotten or not known, see an

authorized dealer to have the PIN reset.

Trailer Select

Trailer Select

Trailer 1; Trailer 2; Trailer 3; Trailer 4

Brake Type

Brake Type

Light Electric; Heavy Electric; Light EOH; Heavy EOH

Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

GETTING TO KNOW YOUR INSTRUMENT PANEL

89

Trailer Name

Trailer Name



Trailer # (# is equal to slot position)



Boat



Car



Cargo



Dump



Equipment



Flatbed



Gooseneck



Horse



Livestock



Motorcycle



Snowmobile



Travel



Utility



5th Wheel

Compass Variance

Compass Var

1-15 increments of 1

Calibrate Compass

Compass Cal

Cancel; Calibrate

Fuel Saver Display

Fuel Saver

On; Off

Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

3

90

GETTING TO KNOW YOUR INSTRUMENT PANEL



Commercial Settings — If Equipped

Commercial Settings allows the driver to set and

recall additional features when the transmission is

in PARK.
Push and release the up   or down   arrow

button until Commercial Settings displays in the

instrument cluster display.
Follow the prompts to enter the required PIN and

enter the Commercial Settings submenu.

NOTE:

If your vehicle is equipped with a touchscreen

radio, “Commercial Settings” will replace “Vehicle

Settings” in the instrument cluster display. The

Commercial Settings menu will only include the

settings below

Ú

page 191.

Commercial Settings allows you to access the

following features (if equipped):



Power Take Off (PTO)



Remote Ignition



Idle Control



Backup Alarm



ParkSense



Aux Switches



PIN Setup

NOTE:

If the vehicle’s PIN is forgotten or not known, see

an authorized dealer to have the PIN reset.

D

IESEL

 M

ESSAGES

 A

ND

 W

ARNINGS

Diesel Particulate Filter (DPF) Messages

The Cummins® diesel engine meets all diesel

emissions standards, resulting in one of the lowest

emitting diesel engines ever produced. To achieve

these emissions standards, your vehicle is

equipped with a state-of-the-art engine and

exhaust system. These systems are seamlessly

integrated into your vehicle and managed by the

Powertrain Control Module (PCM). The PCM

manages engine combustion to allow the exhaust

system’s catalyst to trap and burn Particulate

Matter (PM) pollutants, with no input or interaction

on your part.

Your vehicle has the ability to alert you to

additional maintenance required on your vehicle or

engine. The following messages may display in

your instrument cluster display:



Perform Service — Your vehicle will require emis

-

sions maintenance at a set interval. To help

remind you when this maintenance is due, the

instrument cluster display will display “Perform

Service”. When the “Perform Service” message

is displayed in the instrument cluster display it is

necessary to have the emissions maintenance

performed. Emissions maintenance may

include replacing the Closed Crankcase Ventila

-

tion (CCV) filter element. The procedure for

clearing and resetting the "Perform Service"

indicator message is located in the appropriate

Service Information.



Exhaust System — Regeneration Required

Now — "Exhaust Filter XX% Full Safely Drive at

Highway Speeds to Remedy" will be displayed in

the instrument cluster display if the exhaust

particulate filter reaches 80% of its maximum

storage capacity. Under conditions of exclusive

short duration and low speed driving cycles,

your Cummins® diesel engine and exhaust

after-treatment system may never reach the

conditions required to remove the trapped PM.

If this occurs, the “Exhaust Filter XX% Full Safely

Drive at Highway Speeds to Remedy” message

will be displayed in the instrument cluster

display. If this message is displayed, you will

hear one chime to assist in alerting you of this

condition

WARNING!

A hot exhaust system can start a fire if you park

over materials that can burn. Such materials

might be grass or leaves coming into contact

with your exhaust system. Do not park or

operate your vehicle in areas where your

exhaust system can contact anything that can

burn.
