SERVICING AND MAINTENANCE

299

Some conditions can be caused by a faulty

component such as a belt pulley. Belt pulleys

should be carefully inspected for damage and

proper alignment.
Belt replacement on some models requires the

use of special tools, we recommend having your

vehicle serviced at an authorized dealer.

B

ODY

 L

UBRICATION



Locks and all body pivot points, including such

items as seat tracks, door hinge pivot points and

rollers, liftgate, tailgate, decklid, sliding doors and

hood hinges, should be lubricated periodically with

a lithium based grease, such as Mopar® Spray

White Lube to ensure quiet, easy operation and to

protect against rust and wear. Prior to the

application of any lubricant, the parts concerned

should be wiped clean to remove dust and grit;

after lubricating, excess oil and grease should be

removed. Particular attention should also be given

to hood latching components to ensure proper

function. When performing other underhood

services, the hood latch release mechanism, and

safety catch should be cleaned and lubricated.
The external lock cylinders should be lubricated

twice a year, preferably in the Autumn and Spring.

Apply a small amount of a high quality lubricant,

such as Mopar® Lock Cylinder Lubricant directly

into the lock cylinder.

W

INDSHIELD

 W

IPER

 B

LADES



Clean the rubber edges of the wiper blades and the

windshield periodically with a sponge or soft cloth

and a mild nonabrasive cleaner. This will remove

accumulations of salt or road film.
Operation of the wipers on dry glass for long

periods may cause deterioration of the wiper

blades. Always use washer fluid when using the

wipers to remove salt or dirt from a dry windshield.
Avoid using the wiper blades to remove frost or ice

from the windshield. Keep the blade rubber out of

contact with petroleum products such as engine

oil, gasoline, etc.

NOTE:

Life expectancy of wiper blades varies depending

on geographical area and frequency of use. Poor

performance of blades may be present with chat

-

tering, marks, water lines or wet spots. If any of

these conditions are present, clean the wiper

blades or replace as necessary.
The wiper blades and wiper arms should be

inspected periodically, not just when wiper

performance problems are experienced. This

inspection should include the following points:



Wear or uneven edges



Foreign material



Hardening or cracking



Deformation or fatigue

If a wiper blade or wiper arm is damaged, replace

the affected wiper blade or arm with a new unit. Do

not attempt to repair a wiper blade or arm that is

damaged.

Wiper Blade Removal/Installation

1. Lift the wiper arm to raise the wiper blade off

of the glass, until the wiper arm is in the full

up position.

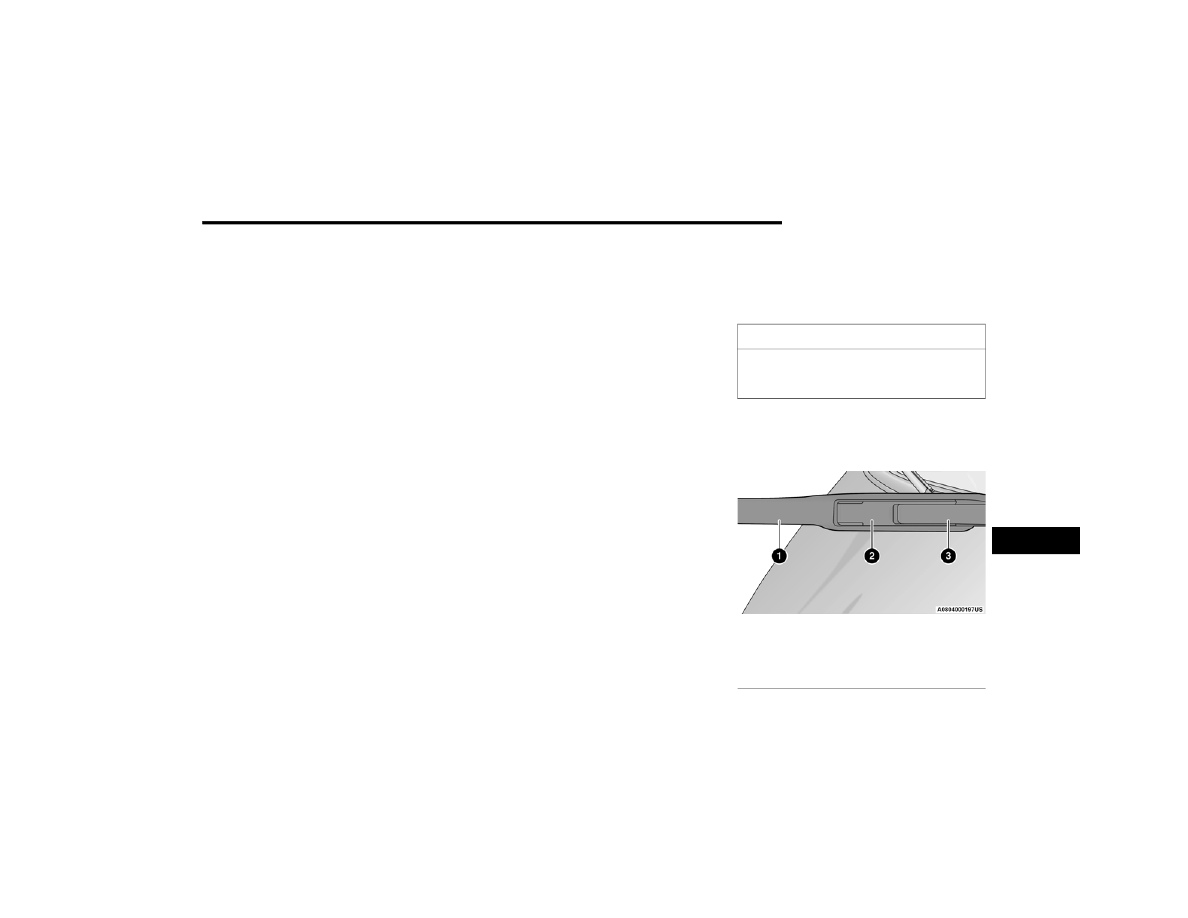

Windshield Wiper Arm And Blade

CAUTION!

Do not allow the wiper arm to spring back

against the glass without the wiper blade in

place or the glass may be damaged.

1 — Wiper
2 — Locking Tab
3 — Wiper Arm

8

300

SERVICING AND MAINTENANCE



2. To disengage the wiper blade from the wiper

arm, flip up the locking tab.

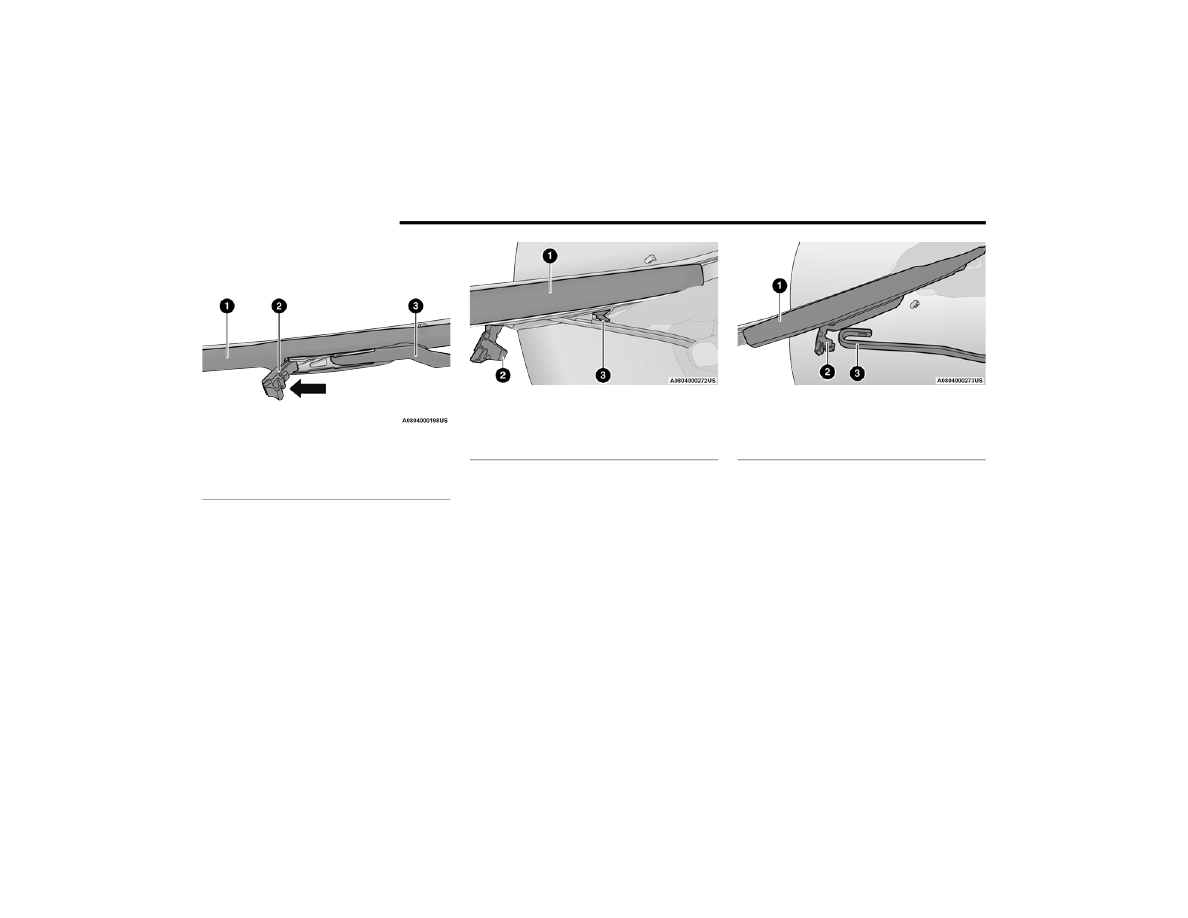

Wiper Locking Assembly

3. Tilt the lower end of the wiper blade away from

the arm and with one finger push the release

tab toward the wiper arm.

Wiper Disengaging

4. Slide the wiper blade down towards the base

of the wiper arm.

5. With the wiper blade disengaged, remove the

wiper blade from the wiper arm by holding the

wiper arm with one hand and separating the

wiper blade from the wiper arm with the other

hand (move the wiper blade down toward the

base of the wiper arm and away from the J

hook in the end of the wiper arm).

Removing Wiper From Wiper Arm

6. Gently lower the wiper arm onto the glass.

Installing The Front Wipers
1. Lift the wiper arm off of the glass, until the

wiper arm is in the full up position.

2. Position the wiper blade under the hook on the

tip of the wiper arm with the wiper locking tab

open.

3. Insert the receiver bracket on the wiper

assembly into the hook on the tip of the arm

through the opening in the wiper blade under

the locking tab.

1 — Wiper
2 — Locking Tab
3 — Wiper Arm

1 — Wiper
2 — Locking Tab
3 — Release Tab

1 — Wiper
2 — Locking Tab
3 — Wiper Arm J Hook

SERVICING AND MAINTENANCE

301

(Continued)

4. Slide the wiper blade up into the hook on the

wiper arm until it is latched (engagement will

be accompanied by an audible click). Fold

down the latch release tab and snap it into its

locked position.

5. Gently lower the wiper blade onto the glass.

E

XHAUST

 S

YSTEM



The best protection against carbon monoxide entry

into the vehicle body is a properly maintained

engine exhaust system.
If you notice a change in the sound of the exhaust

system; or if the exhaust fumes can be detected

inside the vehicle; or when the underside or rear of

the vehicle is damaged; have an authorized

technician inspect the complete exhaust system

and adjacent body areas for broken, damaged,

deteriorated, or mispositioned parts. Open seams

or loose connections could permit exhaust fumes

to seep into the passenger compartment. In

addition, have the exhaust system inspected each

time the vehicle is raised for lubrication or oil

change. Replace as required.

Under normal operating conditions, the catalytic

converter will not require maintenance. However, it

is important to keep the engine properly tuned to

ensure proper catalyst operation and prevent

possible catalyst damage.

NOTE:

Intentional tampering with emissions control

systems can result in civil penalties being

assessed against you.
In unusual situations involving grossly

malfunctioning engine operation, a scorching odor

may suggest severe and abnormal catalyst

overheating. If this occurs, stop the vehicle, turn off

the engine and allow it to cool. Service, including a

tune-up to manufacturer's specifications, should

be obtained immediately.

WARNING!



Exhaust gases can injure or kill. They contain

carbon monoxide (CO), which is colorless and

odorless. Breathing it can make you uncon

-

scious and can eventually poison you. To

avoid breathing CO see

Ú

page 263.



A hot exhaust system can start a fire if you

park over materials that can burn. Such mate

-

rials might be grass or leaves coming into

contact with your exhaust system. Do not park

or operate your vehicle in areas where your

exhaust system can contact anything that can

burn.

CAUTION!



The catalytic converter requires the use of

unleaded fuel only. Leaded gasoline will

destroy the effectiveness of the catalyst as an

emissions control device and may seriously

reduce engine performance and cause

serious damage to the engine.



Damage to the catalytic converter can result if

your vehicle is not kept in proper operating

condition. In the event of engine malfunction,

particularly involving engine misfire or other

apparent loss of performance, have your

vehicle serviced promptly. Continued opera

-

tion of your vehicle with a severe malfunction

could cause the converter to overheat,

resulting in possible damage to the converter

and vehicle.

CAUTION!

8

302

SERVICING AND MAINTENANCE



(Continued)

To minimize the possibility of catalytic converter

damage:



Do not interrupt the ignition when the transmis

-

sion is in gear and the vehicle is in motion.



Do not try to start the vehicle by pushing or

towing the vehicle.



Do not idle the engine with any ignition compo

-

nents disconnected or removed, such as when

diagnostic testing, or for prolonged periods

during very rough idle or malfunctioning oper

-

ating conditions.

C

OOLING

 S

YSTEM



Engine Coolant Checks

Check the engine coolant (antifreeze) protection

every 12 months (before the onset of freezing

weather, where applicable). If the engine coolant is

dirty or rusty in appearance, the system should be

drained, flushed and refilled with fresh coolant.

Check the front of the A/C condenser (if equipped)

or radiator for any accumulation of bugs, leaves,

etc. If dirty, clean by gently spraying water from a

garden hose vertically down the face of the A/C

condenser (if equipped) or the back of the radiator

core.
Check the engine cooling system hoses for brittle

rubber, cracking, tears, cuts and tightness of the

connection at the coolant recovery bottle and

radiator. Inspect the entire system for leaks.
DO NOT REMOVE THE COOLANT PRESSURE CAP

WHEN THE COOLING SYSTEM IS HOT.

Cooling System — Drain, Flush And Refill

NOTE:

Some vehicles require special tools to add coolant

(antifreeze) properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system please contact an authorized dealer.
If the engine coolant (antifreeze) is dirty or

contains visible sediment, have an authorized

dealer clean and flush with Organic Additive

Technology (OAT) coolant (conforming to

MS.90032).
For the proper maintenance intervals

Ú

page 286.

Selection Of Coolant

For further information

Ú

page 347.

NOTE:



Mixing of engine coolant (antifreeze) other than

specified Organic Additive Technology (OAT)

engine coolant, may result in engine damage

and may decrease corrosion protection. OAT

engine coolant is different and should not be

mixed with Hybrid Organic Additive Technology

(HOAT) engine coolant or any “globally compat

-

ible” coolant. If a non-OAT engine coolant is

introduced into the cooling system in an emer

-

gency, the cooling system will need to be

drained, flushed, and refilled with fresh OAT

coolant (conforming to MS.90032), by an autho

-

rized dealer as soon as possible.

WARNING!



You or others can be badly burned by hot

engine coolant (antifreeze) or steam from your

radiator. If you see or hear steam coming from

under the hood, do not open the hood until the

radiator has had time to cool. Never open a

cooling system pressure cap when the radi

-

ator or coolant bottle is hot.



Keep hands, tools, clothing, and jewelry away

from the radiator cooling fan when the hood is

raised. The fan starts automatically and may

start at any time, whether the engine is

running or not.



When working near the radiator cooling fan,

disconnect the fan motor lead or turn the igni

-

tion to the OFF mode. The fan is temperature

controlled and can start at any time the igni

-

tion is in the ON mode.

WARNING!

SERVICING AND MAINTENANCE

303



Do not use water alone or alcohol-based engine

coolant products. Do not use additional rust

inhibitors or anti-rust products, as they may not

be compatible with the radiator engine coolant

and may plug the radiator.



This vehicle has not been designed for use with

propylene glycol-based engine coolant. Use of

propylene glycol-based engine coolant is not

recommended.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system please contact an authorized dealer.

Adding Coolant

Your vehicle has been built with an improved

engine coolant (OAT coolant conforming to

MS.90032) that allows extended maintenance

intervals. This engine coolant (antifreeze)

can be used up to 10 years or 150,000 miles

(240,000 km) before replacement. To prevent

reducing this extended maintenance period, it is

important that you use the same engine coolant

(OAT coolant conforming to MS.90032) throughout

the life of your vehicle.

Please review these recommendations for using

Organic Additive Technology (OAT) engine coolant

that meets the requirements of the manufacturer

Material Standard MS.90032. When adding

engine coolant:



We recommend using Mopar® Antifreeze/

Coolant 10 Year/150,000 Mile (240,000 km)

Formula OAT that meets the requirements of the

manufacturer Material Standard MS.90032.



Mix a minimum solution of 50% OAT engine

coolant that meets the requirements of the

manufacturer Material Standard MS.90032

and distilled water. Use higher concentrations

(not to exceed 70%) if temperatures below

−34°F (−37°C) are anticipated. Please contact

an authorized dealer for assistance.



Use only high purity water such as distilled or

deionized water when mixing the water/engine

coolant solution. The use of lower quality water

will reduce the amount of corrosion protection

in the engine cooling system.

NOTE:



It is the owner's responsibility to maintain the

proper level of protection against freezing

according to the temperatures occurring in the

area where the vehicle is operated.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system, please contact an authorized

dealer.



Mixing engine coolant types is not recom

-

mended and can result in cooling system

damage. If HOAT and OAT coolant are mixed in

an emergency, have an authorized dealer drain,

flush, and refill with OAT coolant (conforming to

MS.90032) as soon as possible.

Cooling System Pressure Cap

The cap must be fully tightened to prevent loss of

engine coolant (antifreeze), and to ensure that

engine coolant will return to the radiator from the

coolant expansion bottle/recovery tank

(if equipped).

8

304

SERVICING AND MAINTENANCE



The cap should be inspected and cleaned if there

is any accumulation of foreign material on the

sealing surfaces.

Disposal Of Used Coolant

Used ethylene glycol-based coolant (antifreeze) is

a regulated substance requiring proper disposal.

Check with your local authorities to determine the

disposal rules for your community. To prevent

ingestion by animals or children, do not store

ethylene glycol-based coolant in open containers

or allow it to remain in puddles on the ground,

clean up any ground spills immediately. If ingested

by a child or pet, seek emergency assistance

immediately.

Checking Coolant Level

With the engine off and cold, the level of the engine

coolant should be between the ADD and SAFE

range on the dipstick.
To check the coolant level:
1. Open the coolant reservoir.
2. Lift and remove the plastic dipstick from the

reservoir neck.

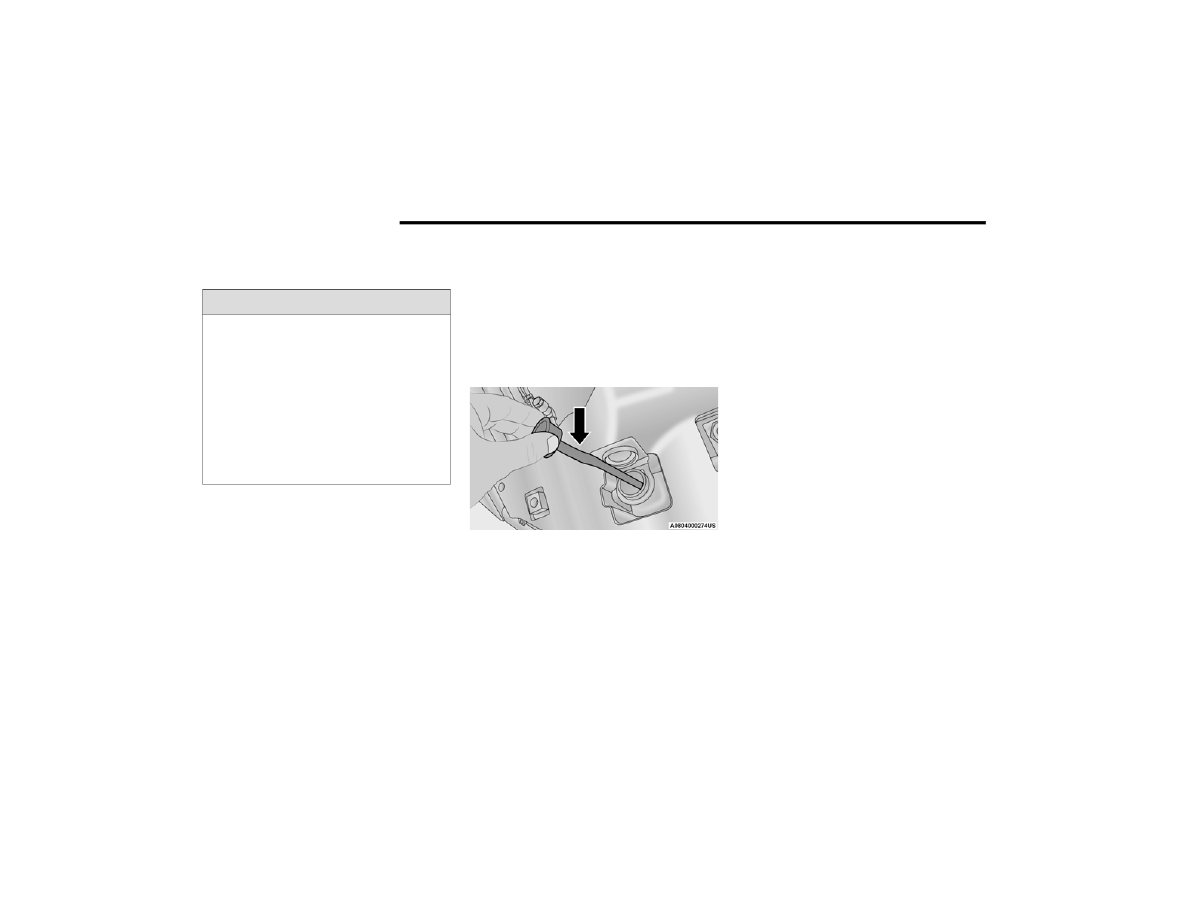

Coolant Reservoir Dipstick

3. Check the coolant level on the dipstick.

The radiator normally remains completely full, so

there is no need to remove the radiator cap unless

checking for engine coolant (antifreeze) freeze

point or replacing engine coolant. Advise your

service attendant of this. As long as the engine

operating temperature is satisfactory, the coolant

bottle need only be checked once a month.

When additional engine coolant is needed to

maintain the proper level, it should be added to the

coolant bottle. Do not overfill.

Cooling System Notes

NOTE:

When the vehicle is stopped after a few miles/kilo

-

meters of operation, you may observe vapor

coming from the front of the engine compartment.

This is normally a result of moisture from rain,

snow, or high humidity accumulating on the

radiator and being vaporized when the thermostat

opens, allowing hot engine coolant (antifreeze) to

enter the radiator.
If an examination of your engine compartment

shows no evidence of radiator or hose leaks, the

vehicle may be safely driven. The vapor will soon

dissipate.



Do not overfill the coolant expansion bottle.



Check the coolant freeze point in the radiator

and in the coolant expansion bottle. If engine

coolant needs to be added, the contents of the

coolant expansion bottle must also be protected

against freezing.



If frequent engine coolant additions are

required, the cooling system should be pressure

tested for leaks.

WARNING!



Do not open hot engine cooling system. Never

add engine coolant (antifreeze) when the

engine is overheated. Do not loosen or

remove the cap to cool an overheated engine.

Heat causes pressure to build up in the

cooling system. To prevent scalding or injury,

do not remove the pressure cap while the

system is hot or under pressure.



Do not use a pressure cap other than the one

specified for your vehicle. Personal injury or

engine damage may result.

SERVICING AND MAINTENANCE

305

(Continued)



Maintain engine coolant concentration at a

minimum of 50% OAT coolant (conforming to

MS.90032) and distilled water for proper corro

-

sion protection of your engine which contains

aluminum components.



Make sure that the coolant expansion bottle

overflow hoses are not kinked or obstructed.



Keep the front of the radiator clean. If your

vehicle is equipped with air conditioning, keep

the front of the condenser clean.



Do not change the thermostat for Summer or

Winter operation. If replacement is ever neces

-

sary, install ONLY the correct type thermostat.

Other designs may result in unsatisfactory

engine cooling performance, poor gas mileage,

and increased emissions.

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically

Ú

page 286.

Fluid Level Check — Brake Master Cylinder

The fluid level of the brake master cylinder should

be checked whenever the vehicle is serviced, or

immediately if the Brake System Warning Light is

on. If necessary, add fluid to bring level within the

designated marks on the side of the reservoir of

the brake master cylinder. Be sure to clean the top

of the master cylinder area before removing cap.

With disc brakes, fluid level can be expected to fall

as the brake pads wear. Brake fluid level should be

checked when pads are replaced. If the brake fluid

is abnormally low, check the system for leaks

Ú

page 349.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting

or riding on the brake pedal can result in

abnormally high brake temperatures, excessive

lining wear, and possible brake damage. You

would not have your full braking capacity in an

emergency.

WARNING!



Use only manufacturer's recommended brake

fluid

Ú

page 349. Using the wrong type of

brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in an open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure. This

could result in a collision.

8

306

SERVICING AND MAINTENANCE



A

UTOMATIC

 T

RANSMISSION



Special Additives

The manufacturer strongly recommends against

using any special additives in the transmission.

Automatic Transmission Fluid (ATF) is an

engineered product and its performance may be

impaired by supplemental additives. Therefore, do

not add any fluid additives to the transmission. The

only exception to this policy is the use of special

dyes for diagnosing fluid leaks in transmissions.

Avoid using transmission sealers as they may

adversely affect seals.

Fluid Level Check

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required, therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.
If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid And Filter Changes

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.
Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only the recommended transmission fluid

Ú

page 349. It is important to maintain the

transmission fluid at the correct level using the

recommended fluid. No chemical flushes should

be used in any transmission; only the approved

lubricant should be used.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces, care should be taken to avoid its

contact with these surfaces.



Do not allow petroleum based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

WARNING!

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

CAUTION!

Using a transmission fluid other than the

manufacturer’s recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder

Ú

page 349.

SERVICING AND MAINTENANCE

307

(Continued)

R

EAR

 A

XLE

 A

ND

 4

X

4 F

RONT

 D

RIVING



A

XLE

 F

LUID

 L

EVEL



For normal service, periodic fluid level checks are

not required. When the vehicle is serviced for other

reasons the exterior surfaces of the axle assembly

should be inspected. If gear oil leakage is

suspected inspect the fluid level. This inspection

should be made with the vehicle in a level position.
The fluid level should be even with the bottom of

the fill hole (within 1/4 inch (6.4 mm) of edge of

hole) for the front axle and rear axle.

Drain And Refill

For the proper maintenance intervals

Ú

page 286.

Lubricant Selection

For further information

Ú

page 349.

NOTE:

The presence of water in the gear lubricant will

result in corrosion and possible failure of differ

-

ential components. Operation of the vehicle in

water, as may be encountered in some off-highway

types of service, will require draining and refilling

the axle to avoid damage.

Limited-Slip Differentials
Rear axles equipped with a Limited Slip Differential

require that 5 oz. (148 ml) Mopar® Limited Slip

Additive be added to the gear lubricant

Ú

page 349. The Mopar® Limited Slip Additive

should be added to the gear lubricant whenever a

fluid change is made to an axle equipped with a

Limited Slip Differential.

NOTE:

When refilling an axle with a Limited Slip Differ

-

ential, (which requires a Limited Slip Additive),

the Limited Slip Additive should be added before

the gear lubricant is added to insure proper

additive fill.

T

RANSFER

 C

ASE



Fluid Level Check

This fluid level can be checked by removing

the filler plug. The fluid level should be to the

bottom edge of the filler plug hole (or at least

within 1/8 inch of the bottom) with the vehicle

in a level position.

Drain And Refill

For the proper maintenance intervals

Ú

page 286.

Selection Of Lubricant

Use only the recommended fluid

Ú

page 349.

F

USES

General Information

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

The use of a fuse with a rating other than indi

-

cated may result in a dangerous electrical

system overload. If a properly rated fuse

continues to blow, it indicates a problem in the

circuit that must be corrected. Never replace a

blown fuse with metal wires or any other mate

-

rial. Do not place a fuse inside a circuit

breaker cavity or vice versa. Failure to use

proper fuses may result in serious personal

injury, fire and/or property damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.

8

308

SERVICING AND MAINTENANCE



The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/

melt.

Also, please be aware that using power outlets for

extended periods of time with the engine off may

result in vehicle battery discharge.

Blade Fuses

Power Distribution Center

The Power Distribution Center is located in the

engine compartment near the battery. This center

contains cartridge fuses, micro fuses, relays, and

circuit breakers. A description of each fuse and

component may be stamped on the inside cover,

otherwise the cavity number of each fuse is

stamped on the inside cover that corresponds to

the following chart.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, transmission

system) or steering system blows, contact an

authorized dealer.

CAUTION!

If it is necessary to wash the engine

compartment, take care not to directly hit the

fuse box, and the windshield wiper motors with

water.

WARNING!

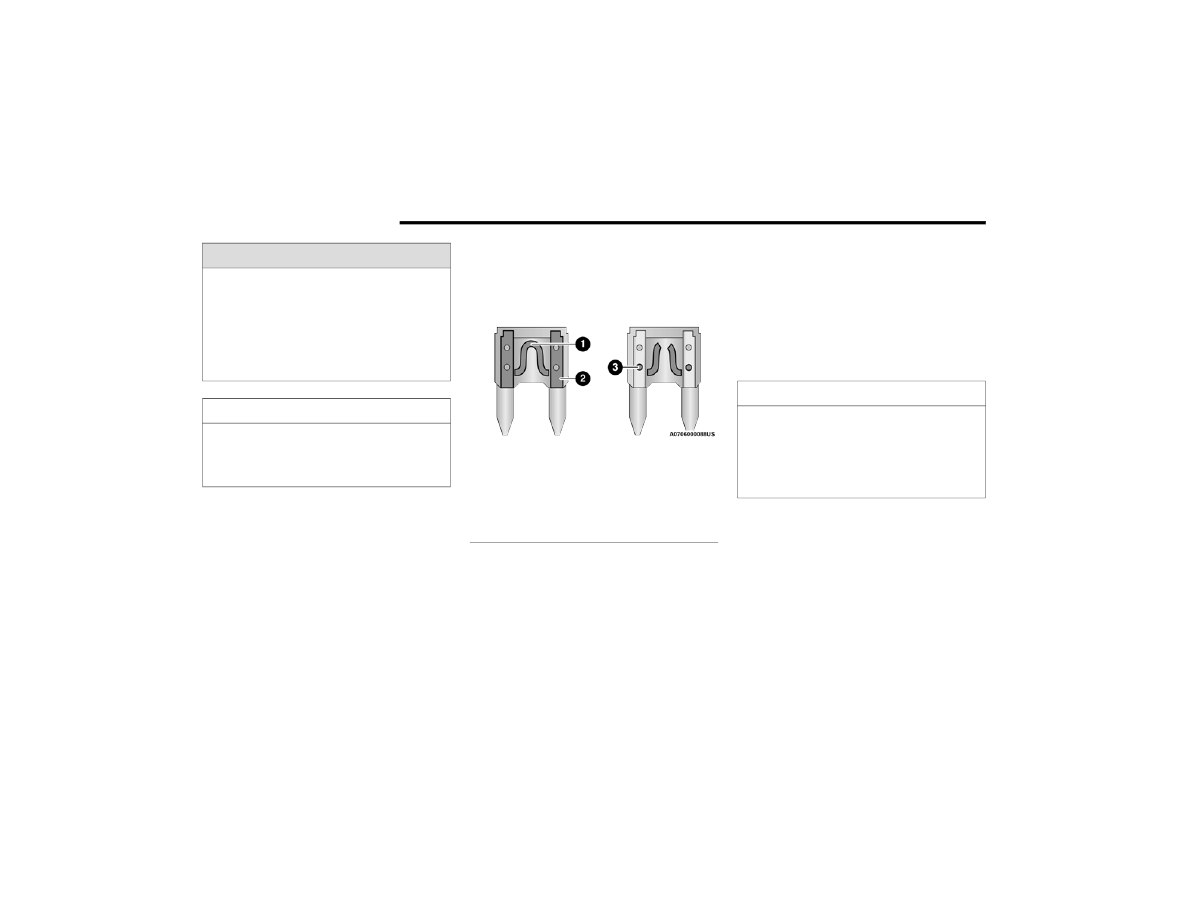

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

CAUTION!

When installing the power distribution center

cover, it is important to ensure the cover is

properly positioned and fully latched. Failure to

do so may allow water to get into the power

distribution center and possibly result in an

electrical system failure.

SERVICING AND MAINTENANCE

309

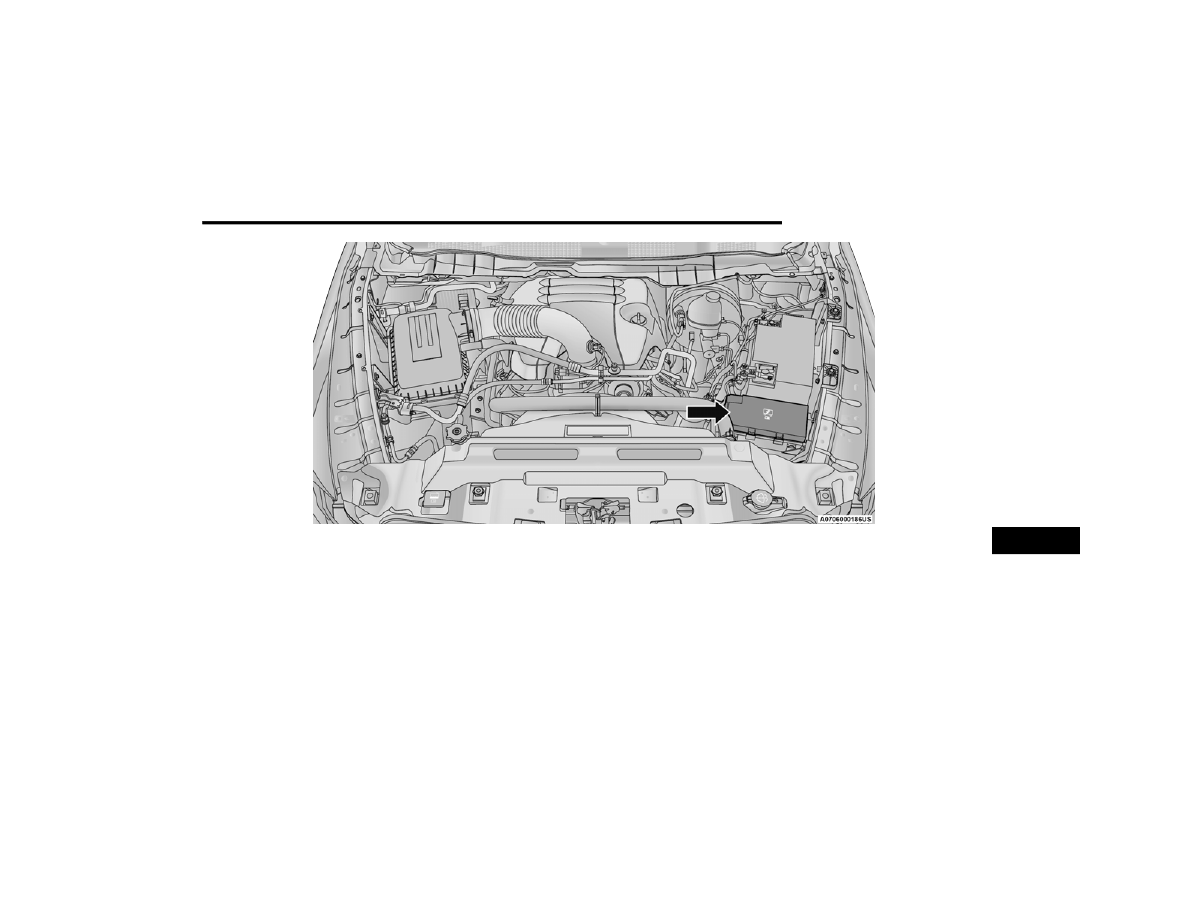

Power Distribution Center Location

8

310

SERVICING AND MAINTENANCE



Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped

F01

80 Amp Black

–

Rad Fan PWM *

F02

–

–

Spare

F03

60 Amp Yellow

–

Rad Fan HI / LO *

F04

–

–

Spare

F05

–

–

Spare

F06

40 Amp Green

–

ABS Pump Mtr

F07

40 Amp Green

–

Starter Solenoid

F08

–

–

Spare

F09

–

–

Spare

F10

40 Amp Green

–

CBC #2 / EXT Light *

F11

30 Amp Pink

–

ITBM / TRLR Tow Brake *

F12

40 Amp Green

–

CBC #3 / PWR Locks *

F13

40 Amp Green

–

HVAC BLWR MTR

F14

40 Amp Green

–

CBC #4 / EXT Light *

F15

–

–

Spare

F16

–

–

Spare

F17

–

–

Spare

F18

–

–

Spare

F19

–

–

Spare

F20

30 Amp Pink

–

Pass Door Mod

SERVICING AND MAINTENANCE

311

F21

30 Amp Pink

–

DTCM

F22

20 Amp Blue

–

ECM

F23

30 Amp Pink

–

CBC #1 / INT Light

F24

30 Amp Pink

–

Driver Door Mod

F25

30 Amp Pink

–

FT Wiper

F26

30 Amp Pink

–

ABS / BSM ECU / Valves

F27

–

–

Spare

F28

20 Amp Blue

–

TRLR Tow B / U *

F29

20 Amp Blue

–

TRLR Tow Park *

F30

30 Amp Pink

–

TRLR Tow *

F31

–

–

Spare

F32

–

–

Spare

F33

–

–

Spare

F34

–

–

Spare

F35

30 Amp Pink

–

Sunroof *

F36

30 Amp Pink

–

EBL *

F37

–

–

Spare

F38

30 Amp Pink

–

Power Inverter *

F39

–

–

Spare

F40

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped

8

312

SERVICING AND MAINTENANCE



F41

–

10 Amp Red

Act Grille Shutter *

F42

–

20 Amp Yellow

Horn

F43

–

–

Spare

F44

–

10 Amp Red

Diagnostic Port

F45

–

–

Spare

F46

–

10 Amp Red

Upfitters *

F47

–

–

Spare

F48

–

–

Spare

F49

–

10 Amp Red

ICS / HVAC

F50

–

–

Spare

F51

–

10 Amp Red

Ign Mod

F52

–

5 Amp Tan

Batt Snsr

F53

–

20 Amp Yellow

TRLR Tow– Lt Turn / Stop *

F54

–

20 Amp Yellow

Adj Pedals *

F55

–

–

Spare

F56

–

–

Spare

F57

–

20 Amp Yellow

Transmission

F58

–

–

Spare

F59

–

–

Spare

F60

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped

SERVICING AND MAINTENANCE

313

F61

–

–

Spare

F62

–

10 Amp Red

A/C Clutch

F63

–

20 Amp Yellow

Ignition Coils

F64

–

25 Amp Clear

Fuel Injectors / PCM

F65

–

–

Spare

F66

–

10 Amp Red

Sunroof / LRSM

F67

–

10 Amp Red

Bluetooth® / CDM *

F68

–

–

Spare

F69

–

–

Spare

F70

–

30 Amp Green

Fuel Pump MTR

F71

–

25 Amp Clear

Amplifier *

F72

–

–

Spare

F73

–

–

Spare

F74

–

20 Amp Yellow

Vac Pump *

F75

–

10 Amp Red

Cool Temp *

F76

–

10 Amp Red

BSM / Stp LP SW / EPB / ESC *

F77

–

10 Amp Red

DTCM / ELSD / PTU / RDM

F78

–

10 Amp Red

ECM / PCM / EPS

F79

–

–

Spare

F80

–

10 Amp Red

UGDO / COMP / ITM

Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped

8

314

SERVICING AND MAINTENANCE



F81

–

20 Amp Yellow

Trlr Tow RT Turn / Stop *

F82

–

10 Amp Red

SCCM / Cruise Control

F83

–

–

Spare

F84

–

15 Amp Blue

ICS

F85

–

10 Amp Red

ORC (AIRBAG)

F86

–

10 Amp Red

ORC (AIRBAG)

F87

–

10 Amp Red

TT / SCCM

F88

–

15 Amp Blue

IPC

F89

–

–

Spare

F90

–

20 Amp Yellow

Power Outlet RR-BATT

F91

–

–

Power Outlet RR-ACC

F92

–

–

Spare

F93

–

20 Amp Yellow

Cigar Lighter *

F94

–

10 Amp Red

SBW / TCASE SW

F95

–

10 Amp Red

RR Cam / Park Assist *

F96

–

10 Amp Red

RR Seat Heater SW *

F97

–

25 Amp Clear

Rear HTD STS & HTD STR Wheel *

F98

–

25 Amp Clear

Front HTD STS *

F99

–

10 Amp Red

HVAC / DASM

F100

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped
